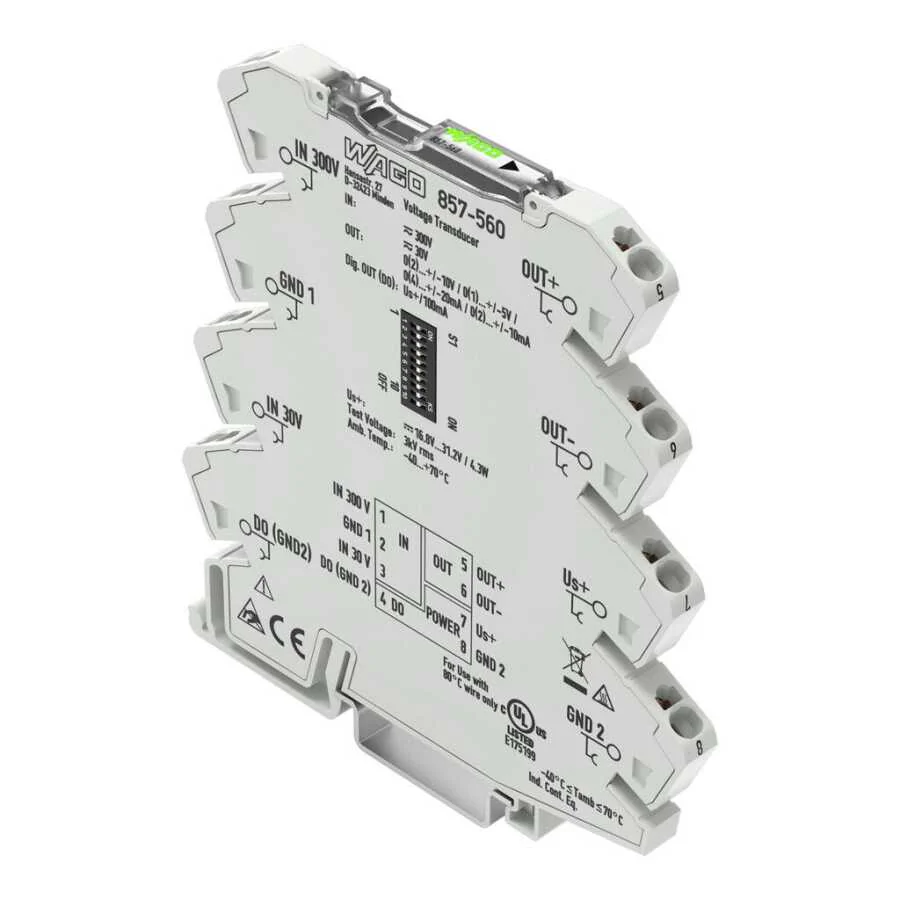

Wago 857-560 Gerilim Çevirici Giriş: 300 Vac/Dc Çıkış: 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V

Name: Wago 857-560 Gerilim Çevirici Giriş: 300 Vac/Dc Çıkış: 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V
Brand: WAGO
SKU: 857-560
Price: 17875.70 TRY
Availability: InStock

Ürün Kodu : 857-560

Stokta Son 200 Adet

47.041,32 TL

17.875,70 TL

Kazancınız

29.165,62TL

Fiyat Alarmı

Kredi kartı ile ayda 1.817,21 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 149,00 TL değerinde 745 Parapuan kazanacaksınız.

Min. Sip. Miktarı 1 Adet

Beğen

Tahmini Kargoya Teslim: 02.05.2026 tarihine kadar kargoda

Tavsiye Et

Listeye Ekle Yorum Yap

Ürün Detayı

Kısa açıklama:

WAGO'nun voltaj sinyali koşullandırıcısı, 300 V'ye kadar AC/DC voltajlarını ölçerek giriş sinyalini çıkışta standart bir analog sinyale dönüştürür.

Özellikler:

Teknik Veriler

Yapılandırma Seçenekleri	DIP switch WAGO Arayüz Konfigürasyon Yazılımı

Giriş Sinyali Türü	Gerilim Voltage
Giriş Sinyali Voltajı	300 V AC/DC (IN 1) 30 V AC/DC (IN 2)
Ölçüm Frekansı	10 … 100 Hz (AC)
Frekans Aralığı	10 … 100 Hz (AC)
Giriş Direnci (giriş/voltaj)	≥ 300kΩ
Yanıt Eşiği	300 mV (IN 1); 30 mV (IN 2)
Çözünürlük (gerilim)	30 mV (IN 1) 3 mV (IN 2)

Çıkış Sinyali Türü	Akım Gerilim Current Voltage
Çıkış Sinyali Voltajı	0 … 5 V 1 … 5 V 0 … 10 V 2 … 10 V (invertible, also bipolar)
Çıkış Sinyali Akımı	0 … 10 mA 2 … 10 mA 0 … 20 mA 4 … 20 mA (invertable, also bipolar)
Yük Empedansı (çıkış/voltaj)	≥ 1 kΩ
Yük Empedansı (çıkış/akım)	≤ 600 Ω

Maks. Anahtarlama Gerilimi (do)	Supply voltage applied
Maks. Sürekli Akım (do)	100 mA (dahili kısıtlama yok)
Anahtarlama Eşiklerinin Sayısı (do)	1 veya 2 (ayarlanabilir)
Yapılandırılabilir Yükselme/düşme Gecikme Süresi (do)	0 … 60 s (yazılım aracılığıyla)

Ölçme Prosedürü	RMS ölçümü; Aritmetik ortalama değer
Maks. Çalışma Frekansı	2 kHz
Filtre (t 10-90)	Hareketli ortalama değer (filtre seviyesi: 30)
Adım Yanıtı (tip.)	30 ms

İletim Hatası (tam Skala)	≤ %0,5 (tam ölçek değerinin)
Sıcaklık Katsayısı	≤ %0,01/K

Güç Kaynağı Türü	24 VDC
Nominal Besleme Gerilimi U S	24 VDC
Besleme Voltajı Aralığı	±30 %
Besleme Voltajında akım Tüketimi	≤ 46 mA (+ I DO)

Yapılandırma

Yapılandırma Seçenekleri	DIP switch WAGO Arayüz Konfigürasyon Yazılımı

Giriş

Giriş Sinyali Türü	Gerilim Voltage
Giriş Sinyali Voltajı	300 V AC/DC (IN 1) 30 V AC/DC (IN 2)
Ölçüm Frekansı	10 … 100 Hz (AC)
Frekans Aralığı	10 … 100 Hz (AC)
Giriş Direnci (giriş/voltaj)	≥ 300kΩ
Yanıt Eşiği	300 mV (IN 1); 30 mV (IN 2)
Çözünürlük (gerilim)	30 mV (IN 1) 3 mV (IN 2)

Çıkış

Çıkış Sinyali Türü	Akım Gerilim Current Voltage
Çıkış Sinyali Voltajı	0 … 5 V 1 … 5 V 0 … 10 V 2 … 10 V (invertible, also bipolar)
Çıkış Sinyali Akımı	0 … 10 mA 2 … 10 mA 0 … 20 mA 4 … 20 mA (invertable, also bipolar)
Yük Empedansı (çıkış/voltaj)	≥ 1 kΩ
Yük Empedansı (çıkış/akım)	≤ 600 Ω

Çıkış – Dijital:

Maks. Anahtarlama Gerilimi (do)	Supply voltage applied
Maks. Sürekli Akım (do)	100 mA (dahili kısıtlama yok)
Anahtarlama Eşiklerinin Sayısı (do)	1 veya 2 (ayarlanabilir)
Yapılandırılabilir Yükselme/düşme Gecikme Süresi (do)	0 … 60 s (yazılım aracılığıyla)

Sinyal Işleme

Ölçme Prosedürü	RMS ölçümü; Aritmetik ortalama değer
Maks. Çalışma Frekansı	2 kHz
Filtre (t 10-90)	Hareketli ortalama değer (filtre seviyesi: 30)
Adım Yanıtı (tip.)	30 ms

Ölçüm Hatası

İletim Hatası (tam Skala)	≤ %0,5 (tam ölçek değerinin)
Sıcaklık Katsayısı	≤ %0,01/K

Güç Kaynağı

Güç Kaynağı Türü	24 VDC
Nominal Besleme Gerilimi U S	24 VDC
Besleme Voltajı Aralığı	±30 %
Besleme Voltajında akım Tüketimi	≤ 46 mA (+ I DO)

Güvenlik ve Koruma

Anma Gerilimi	300 V; 150 V (UL)
En/ul 61010-2-030'a Göre Ölçüm Kategorisi	CAT II (input)
Yalıtım Parametrelerine Ilişkin Not	Danger: Configuration via the service interface must only be performed with a voltage-free measurement input! The digital output (DO) operates at the supply potential.
Koruma Türü	IP20

Test Voltajı (giriş/analog Çıkış/besleme/servis Arayüzü)	2.5 kVAC; 50 … 60 Hz; 1 min

Aşırı Gerilim Kategorisi	II
Kirlilik Derecesi	2
Yalıtım Türü (giriş/analog Çıkış/besleme/servis Arayüzü)	Reinforced insulation (safe isolation)

Aşırı Gerilim Kategorisi	II
Kirlilik Derecesi	2
Yalıtım Türü (giriş/analog Çıkış/besleme/servis Arayüzü)	Double insulation (impedance and basic insulation); Requirement: The GND 1 input must not become hazardous when active and the measurement is performed as a low-side measurement!

Test Voltajı

Test Voltajı (giriş/analog Çıkış/besleme/servis Arayüzü)	2.5 kVAC; 50 … 60 Hz; 1 min

Yalıtım Koordinasyonu (ul)

Aşırı Gerilim Kategorisi	II
Kirlilik Derecesi	2
Yalıtım Türü (giriş/analog Çıkış/besleme/servis Arayüzü)	Reinforced insulation (safe isolation)

Yalıtım Koordinasyonu

Aşırı Gerilim Kategorisi	II
Kirlilik Derecesi	2
Yalıtım Türü (giriş/analog Çıkış/besleme/servis Arayüzü)	Double insulation (impedance and basic insulation); Requirement: The GND 1 input must not become hazardous when active and the measurement is performed as a low-side measurement!

Bağlantı Verisi

Bağlantı Teknolojisi	İtmeli CAGE CLAMP ®
Tek Damarlı Boylar	0,08 … 2,5 mm² / 28 … 14 AWG
İnce Bükümlü Kablolar	0,34 … 2,5 mm² / 22 … 14 AWG
Sıyırma Uzunluğu	9 … 10 mm / 0.35 … 0.39 inches

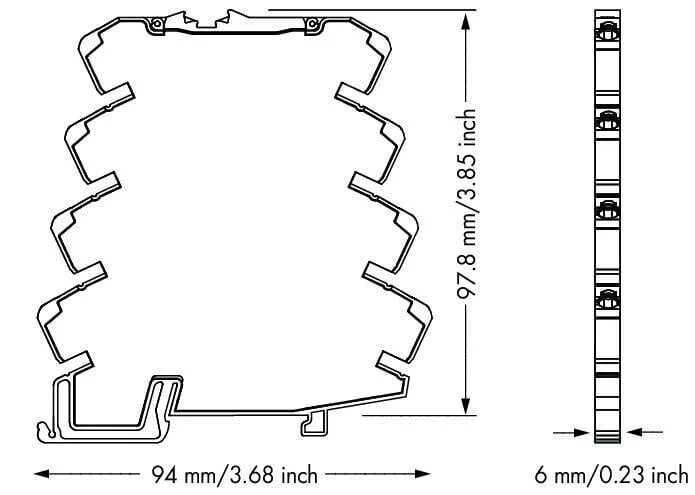

Geometrik Veriler

Genişlik	6 mm / 0.236 inches
Yükseklik	94 mm / 3.701 inches
Din-35 Rayının Üst Kenarından Itibaren Uzunluk	97,8 mm / 3.85 inches

Mekanik Veri

Montaj Tipi	DIN-35 ray DIN 35 ray

Malzeme Verileri

İzolasyon Malzemesi	Poliamid 66 (PA 66)
Ul 94'e Göre Tutuşabilirlik Değeri	V0
Yangın Yükü	0,013 MJ
Ağırlık	34 g

Çevresel Gereksinimler

Çevre Hava (çalışma) Sıcaklığı	-40 … +70 °C (nominal akımda)
Çevreleyen Hava (depolama) Sıcaklığı	-40 … +85 °C
Temperature Range Of Connection Cable	≥ (T çevreleyen hava + 10 K)
Bağlantı Kablosunun Sıcaklık Aralığı (ul)	80 °C
Bağıl Nem	5 … 95 % (yoğunlaşmaya izin verilmez)
Maks. Çalışma Yüksekliği	2000 m

Standartlar ve Spesifikasyonlar

Uygunluk Işareti	CE
Emc'nin Parazite Karşı Bağışıklığı	EN 61000-6-2; EN 61326-2-3; EN 50121-3-2
Emu: 1 - Enterferans Emisyonu	EN 61000-6-3; EN 61326-2-3; EN 50121-3-2
Standartlar/spesifikasyonlar	EN 61010-1 EN 61373 EN 50121-3-2

Ticari Veri

Ambalaj. Birim	1 Adet
Sap'nin Tipik Paketlemesi	bag
Sap Tesis 01'den Menşei	DE
Gtin	4055143481571
Sap Tesis 01'den Gümrük Tarifesi No.	85437090300

Ürün Sınıflandırması

Unspsc	41113630
Ecl@ss 10.0	27-21-01-25
Ecl@ss 9.0	27-21-01-25
Etm 9.0	EC002477
Etm 10.0	EC002477
Eccn	NO US CLASSIFICATION

Çevresel Ürün Uygunluğu

Cas-no.	11120-22-2 1303-86-2 1317-36-8 7439-92-1 75980-60-8
Reach Aday Listesi Maddesi	Diboron trioxide Lead Lead monoxide Lead silicate Phosphine oxide, diphenyl(2,4,6-trimethylbenzoyl)-
Rohs Uyumluluk Durumu	Compliant,With Exemption
Rohs Muafiyeti	6(c) 7(a) 7(c)-I 7(c)-II
Scip Bildirim Numarası (avusturya)	e39ffb15-f554-4816-a577-82f294898011
Scip Bildirim Numarası (belçika)	4e3c29de-9839-4487-8450-21e290cce428
Scip Bildirim Numarası (bulgaristan)	a62309da-6e93-49d0-9ca6-31ee2cbbee05
Scip Bildirim Numarası (çek Cumhuriyeti)	4e179792-6d82-43e7-a0bc-61c1bbf5190b
Scip Bildirim Numarası (danimarka)	d9e51cec-dd28-4094-8511-04bde8b72d54
Scip Bildirim Numarası (finlandiya)	bfe296bd-7c71-4597-9172-90001c8c8f8c
Scip Bildirim Numarası (fransa)	396a94fe-cc62-47b3-ae66-2fa168881435
Scip Bildirim Numarası (almanya)	fbcf3bd8-1c98-48b5-a7db-5e8e81acb7f1
Scip Bildirim Numarası (macaristan)	2b23d5cf-8881-40dc-b708-8ad82f781d25
Scip Bildirim Numarası (i̇talya)	a6a805df-791f-45bb-b670-7af08d995145
Scip Bildirim Numarası (hollanda)	9cd592c7-c51d-4742-a863-2d13dd0e889c
Scip Bildirim Numarası (polonya)	2b299cf8-7127-49b5-ba48-13995ec4bfb6
Scip Bildirim Numarası (romanya)	d8ac266d-97e5-40de-a3e4-c13eda02beb5
Scip Bildirim Numarası (i̇sveç)	02e70fdd-434e-4d94-91a6-1e9375b034c3
