Elektrik motorları, aydınlatma sistemleri ve endüstriyel otomasyon uygulamalarında güvenli anahtarlama için kullanılan en önemli ekipmanlardan biri kontaktörlerdir. Özellikle yüksek akımlı sistemlerin kontrol edilmesinde büyük avantaj sağlayan bu ürünler, pano sistemlerinin temel bileşenleri arasında yer alır.
Peki kontaktör bağlantısı nasıl yapılır, hangi bağlantı tipleri vardır ve bağlantı sırasında nelere dikkat edilmelidir? Bu yazımızda kontaktör bağlantılarıyla ilgili temel bilgileri detaylı şekilde inceleyeceğiz.
Kontaktör Nedir ve Ne İşe Yarar?
Öncelikle temel soruyla başlayalım: Kontaktör ne işe yarar?
Kontaktör; elektrik devrelerini uzaktan açıp kapatmak için kullanılan elektromekanik anahtarlama elemanıdır. Özellikle yüksek güçlü yüklerin güvenli şekilde kontrol edilmesini sağlar.
Kontaktörlerin kullanım alanları:
- Elektrik motorları
- Pompa sistemleri
- Aydınlatma otomasyonları
- Kompresör sistemleri
- Endüstriyel makineler
- Fan ve havalandırma sistemleri
olarak sıralanabilir.
Kontaktör Bağlantısı Nasıl Yapılır?
“Kontaktör bağlantısı nasıl yapılır?” sorusunun cevabı sistem tipine göre değişiklik göstermektedir. Ancak temel olarak bağlantılar güç devresi ve kumanda devresi olmak üzere iki bölümden oluşur.
Genel bağlantı yapısı şu şekildedir:
- Giriş fazları kontaktörün üst terminallerine bağlanır
- Çıkış hatları alt terminallerden yük tarafına gönderilir
- Bobin uçları ise kumanda devresine bağlanır
Bağlantı sırasında mutlaka uygun kesitte kablo kullanılmalı ve enerji tamamen kesilmiş olmalıdır.
Kontaktör Bağlantı Şeması Neden Önemlidir?
Kurulum sırasında doğru kontaktör bağlantı şeması kullanılması oldukça önemlidir. Yanlış bağlantılar:
- Faz hatalarına
- Motor arızalarına
- Kısa devreye
- Kontaktör yanmasına
neden olabilir.
Bu nedenle üretici teknik şemaları dikkate alınmalı ve profesyonel bağlantı yapılmalıdır.
Monofaze Kontaktör Bağlantısı
Tek fazlı sistemlerde kullanılan monofaze kontaktör bağlantısı, genellikle küçük motorlar ve aydınlatma sistemlerinde tercih edilmektedir.
Bu bağlantıda:
- Faz hattı kontaktör üzerinden geçirilir
- Nötr doğrudan yük tarafına bağlanabilir
- Bobin enerjisi kontrol anahtarı üzerinden verilir
Özellikle ev tipi otomasyon uygulamalarında yaygın şekilde kullanılmaktadır.
Tek Faz Kontaktör Bağlantısı Nerelerde Kullanılır?
Tek faz kontaktör bağlantısı genellikle:
- Hidrofor sistemlerinde
- Bahçe aydınlatmalarında
- Küçük motor uygulamalarında
- Ev otomasyon sistemlerinde
tercih edilmektedir.
Düşük güçlü sistemlerde güvenli kontrol avantajı sağlar.
Trifaze Kontaktör Bağlantısı
Sanayi tesislerinde en sık kullanılan bağlantı tipi trifaze kontaktör bağlantısı sistemleridir.
Bu bağlantı yapısında:
- 3 faz hattı kontaktör girişine bağlanır
- Çıkışlar motora veya yük sistemine aktarılır
- Termik röle ile koruma sağlanabilir
Özellikle motor kontrol sistemlerinde trifaze kontaktör kullanımı standart hale gelmiştir.
3 Fazlı Motor Kontaktör Bağlantısı
Endüstriyel uygulamalarda kullanılan 3 fazlı motor kontaktör bağlantısı, motorların güvenli şekilde çalıştırılması için oldukça önemlidir.
Bu sistemlerde genellikle:
- Kontaktör
- Termik röle
- Sigorta
- Start-stop butonları
birlikte kullanılmaktadır.
Doğru bağlantı sayesinde motorlar aşırı akıma karşı korunabilir.
Termik Röle Kontaktör Bağlantısı
Motor koruma sistemlerinde kullanılan termik röle kontaktör bağlantısı, aşırı akım durumlarında motoru korumak amacıyla yapılır.
Termik röle sayesinde:
- Motor aşırı yükten korunur
- Yanma riski azaltılır
- Sistem güvenliği artırılır
Özellikle sürekli çalışan motor sistemlerinde büyük önem taşır.
220V Kontaktör Bağlantısı
Küçük ölçekli sistemlerde sık tercih edilen 220V kontaktör bağlantısı, monofaze enerjiyle çalışan kontaktörlerde kullanılmaktadır.
Bu tip kontaktörler genellikle:
- Aydınlatma kontrolü
- Ev otomasyonu
- Küçük makine sistemleri
için tercih edilir.
Fotosel Kontaktör Bağlantısı
Otomatik aydınlatma sistemlerinde kullanılan fotosel kontaktör bağlantısı, ışık seviyesine göre kontaktörün devreye girmesini sağlar.
Bu sistem sayesinde:
- Enerji tasarrufu sağlanır
- Otomatik kontrol yapılır
- Dış aydınlatmalar otomatik çalışır
Özellikle sokak ve bahçe aydınlatmalarında yaygın olarak kullanılmaktadır.
Sessiz Kontaktör Nedir?
Son yıllarda özellikle konut projelerinde tercih edilen sessiz kontaktör modelleri, çalışma sırasında düşük ses seviyesi sunar.
Avantajları:
- Sessiz çalışma
- Konforlu kullanım
- Titreşim azaltma
- İç mekan uygulamalarına uygunluk
olarak öne çıkmaktadır.

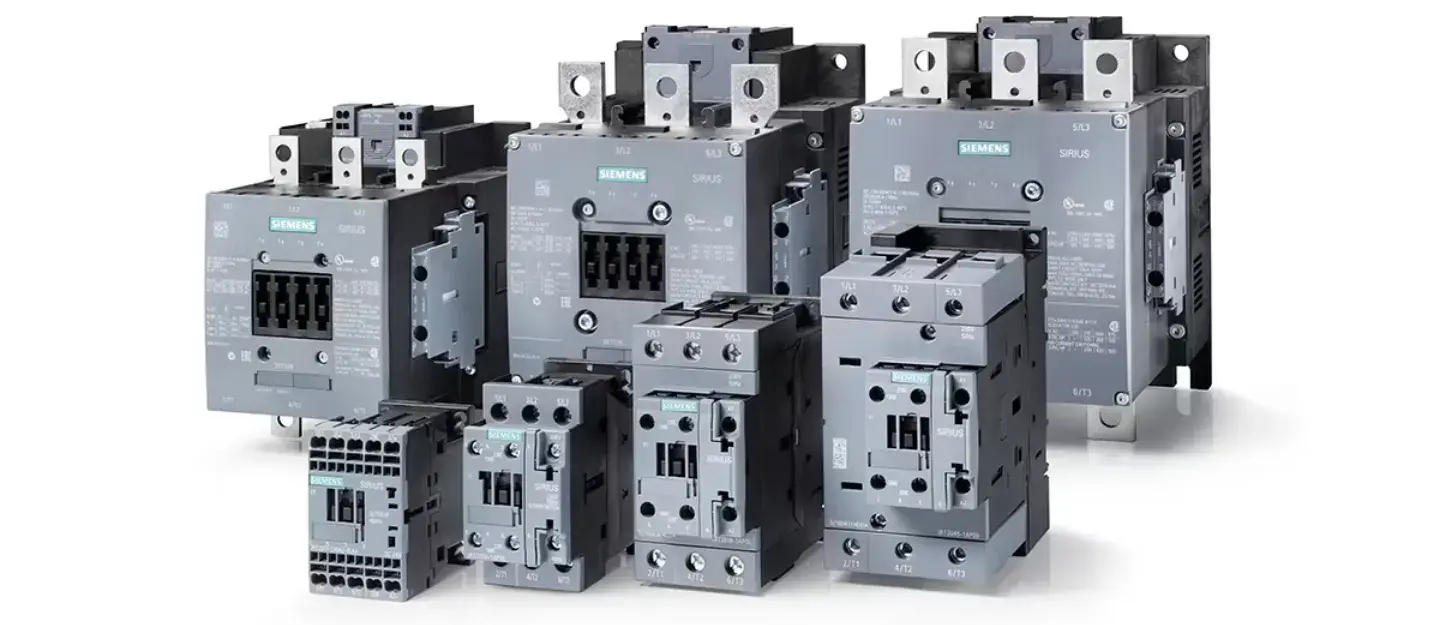

Schneider ve Siemens Kontaktör Çözümleri
Sektörde kaliteli ürünleriyle öne çıkan markalar arasında:
çözümleri yaygın şekilde tercih edilmektedir.
Bu markalar:
- Yüksek anahtarlama performansı
- Uzun ömürlü kullanım
- Güvenli çalışma
- Geniş ürün çeşitliliği
sunmaktadır.
Sonuç
Elektrik ve otomasyon sistemlerinde güvenli anahtarlama için doğru kontaktör seçimi ve doğru bağlantı büyük önem taşır. Özellikle kontaktör bağlantısı nasıl yapılır sorusunun doğru şekilde uygulanması, sistem güvenliği açısından kritik rol oynar.
İster monofaze kontaktör bağlantısı, ister trifaze kontaktör bağlantısı, ister 3 fazlı motor kontaktör bağlantısı olsun; bağlantı işlemlerinde uygun şema ve kaliteli ekipman kullanılması gerekir.
Ayrıca Schneider kontaktör, Siemens kontaktör ve diğer profesyonel çözümler sayesinde sistemlerde daha güvenli ve uzun ömürlü kullanım elde edilebilir.
