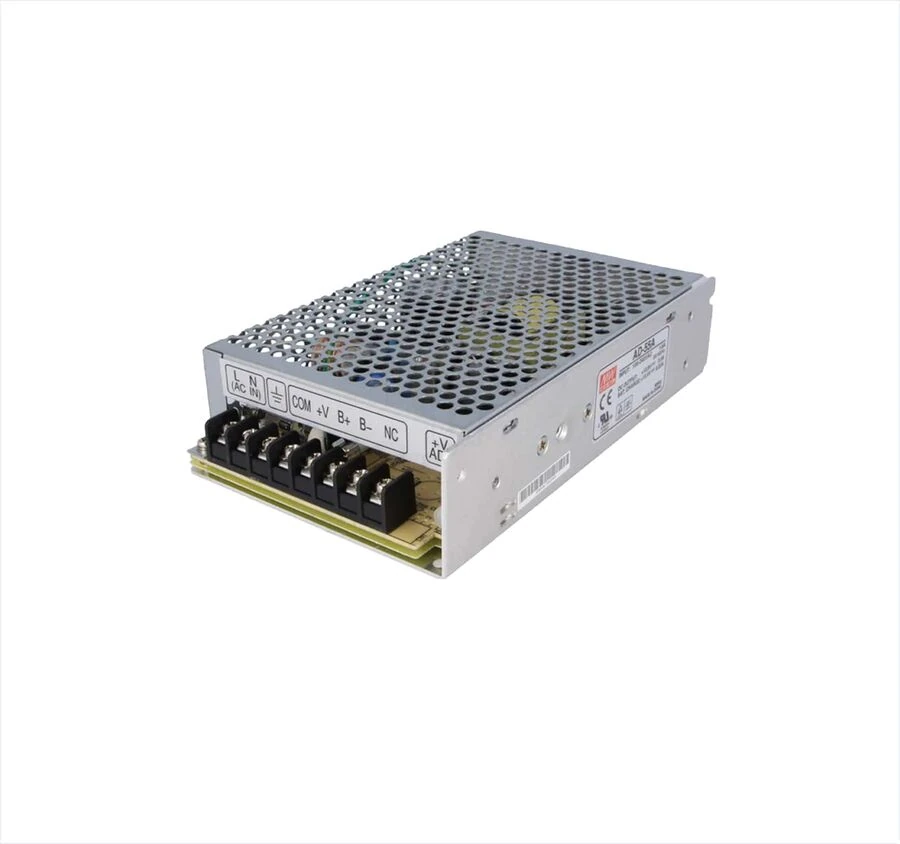

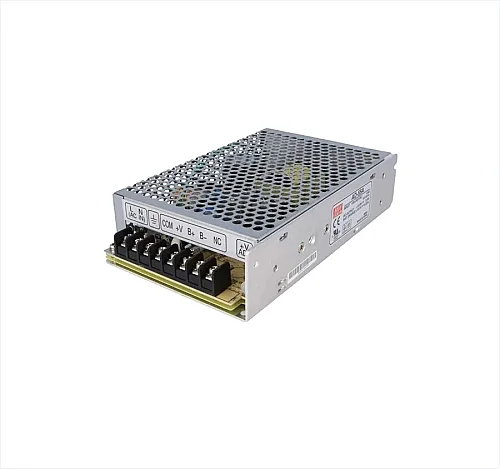

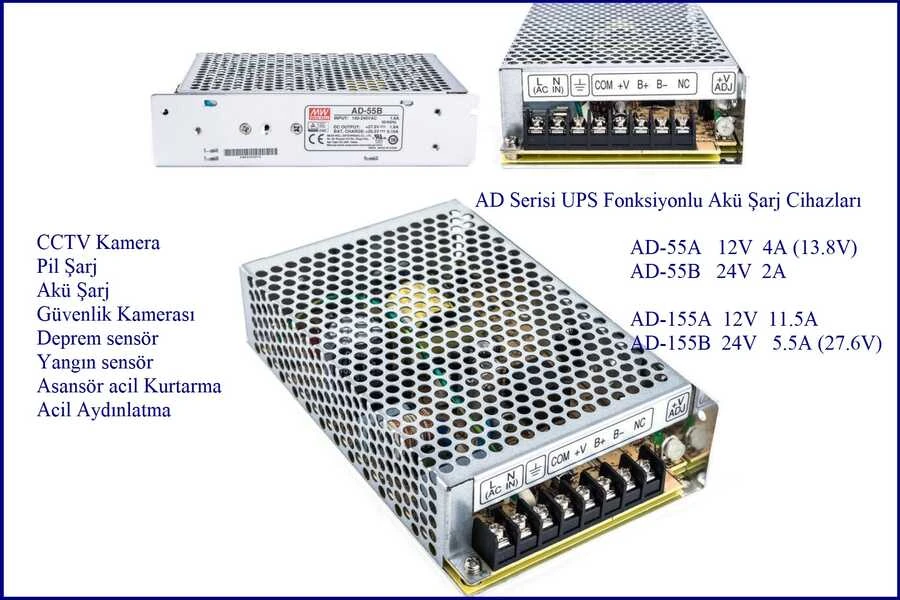

Meanwell Ad-55A 13.8VDC 3.5A Ups Fonksiyonlu Akü Şarj Güç Kaynağı

Mean Well AD-55A 13.8V 3.5A UPS Fonksiyonlu Akü Şarj Güç Kaynağı

Mean Well AD-55A, güç kaynağı ve akü şarj fonksiyonunu bir arada sunan, UPS destekli 55W sınıfı endüstriyel güç kaynağıdır. Elektrik kesintisi durumunda bağlı akü üzerinden sistemi beslemeye devam edebilmek üzere tasarlanmıştır.

AD-55A modelinde iki ayrı çıkış kanalı bulunur. Ana çıkış olan CH1, 13.8V DC ve 3.5A nominal çıkış sağlarken, akü şarjı için kullanılan CH2 çıkışı 13.4V DC ve 0.23A nominal akım sunar.

Ürünün toplam nominal çıkış gücü 51.38W seviyesindedir. Geniş giriş gerilimi aralığı sayesinde 88–264V AC veya 124–370V DC besleme ile çalışabilir.

Çıkış Özellikleri

CH1 – Ana DC Çıkışı

• Çıkış Gerilimi: 13.8V DC

• Nominal Çıkış Akımı: 3.5A

• Çıkış Akımı Aralığı: 0–4A

• Çıkış Gerilimi Ayar Aralığı: 12–14.5V DC

• Ripple & Noise: 100mVp-p

• Gerilim Toleransı: ±%1

• Line Regulation: ±%0.5

• Load Regulation: ±%0.5

CH2 – Akü Şarj Çıkışı

• Çıkış Gerilimi: 13.4V DC

• Nominal Çıkış Akımı: 0.23A

Toplam Nominal Çıkış Gücü: 51.38W

Giriş Özellikleri

Mean Well AD-55A geniş giriş gerilimi aralığında çalışacak şekilde tasarlanmıştır.

• AC Giriş Gerilimi: 88–264V AC

• DC Giriş Gerilimi: 124–370V DC

• Frekans Aralığı: 47–63Hz

• Verim: %71

• AC Giriş Akımı: 1.6A / 115V AC, 1A / 230V AC

• Ani Giriş Akımı: 40A / 115V AC, 40A / 230V AC

• Kaçak Akım: <1mA / 240V AC

UPS ve Akü Şarj Fonksiyonu

AD-55A'nın öne çıkan özelliklerinden biri UPS fonksiyonunun dahili olarak bulunmasıdır. Normal çalışma sırasında güç kaynağı yükü beslerken aynı zamanda bağlı akünün şarj edilmesine olanak sağlar.

Şebeke enerjisinin kesilmesi durumunda sistem, bağlı akü üzerinden beslenmeye devam edebilir. Bu yapı; güvenlik sistemleri, kontrol sistemleri ve enerji kesintisinden etkilenmemesi gereken düşük voltajlı elektronik uygulamalarda kullanılabilir.

Akü Düşük Gerilim Koruması

Mean Well AD-55A, bağlı akünün aşırı deşarj edilmesini önlemeye yardımcı olan akü düşük gerilim korumasına sahiptir.

Akü düşük gerilim seviyesi: 9.5–11V

Bu özellik, UPS modunda çalışan sistemlerde akünün geriliminin kritik seviyelerin altına düşmesi durumunda koruma sağlamaya yardımcı olur.

Koruma Özellikleri

Kısa Devre Koruması:
Çıkışta meydana gelebilecek kısa devre durumlarına karşı dahili koruma özelliğine sahiptir.

Aşırı Yük Koruması:
Nominal çıkış gücünün yaklaşık %105–150 seviyesinde aşırı yük koruması devreye girer.

AC şarj modunda hiccup mode koruma yöntemi kullanılır ve arıza durumu ortadan kalktığında cihaz otomatik olarak normal çalışmasına döner.

UPS modunda ise koruma dahili sigorta üzerinden sağlanır.

Aşırı Gerilim Koruması:
CH1 ana çıkışında aşırı gerilim koruması yaklaşık 15.87–18.63V aralığında devreye girer.

DC Alarm Sinyali

AD-55A, sistem durumunun izlenebilmesi amacıyla opsiyonel DC alarm sinyali desteğine sahiptir.

• AC Fail: CN1 PIN2

• Battery Low: Şarj geriliminin yaklaşık %82.5 ±%2 seviyesinin altı, CN1 PIN1

• Normal Sinyal: Maksimum 0.8V

• Alarm Durumu: 5V ±0.5V

Bu özellik, güç ve akü durumunun harici kontrol sistemleri tarafından takip edilmesini sağlar.

Soğutma ve Çalışma Koşulları

AD-55A fan gerektirmeden serbest hava konveksiyonu ile soğutulur.

• Çalışma Sıcaklığı: -10°C ile +60°C

• Çalışma Nem Aralığı: %20–90 RH, yoğuşmasız

• Depolama Sıcaklığı: -20°C ile +85°C

• Depolama Nem Aralığı: %10–95 RH

Fiziksel Özellikler

• Boyutlar: 159 × 97 × 38 mm

• Soğutma: Serbest hava konveksiyonu

• Anahtarlama Frekansı: 45kHz

Mean Well AD-55A Teknik Özeti

Mean Well AD-55A; 13.8V DC ana çıkış, 3.5A nominal çıkış akımı ve dahili akü şarj/UPS fonksiyonu sunan endüstriyel güç kaynağıdır. Ana yük için 13.8V DC çıkış sağlarken, ikinci kanal üzerinden 13.4V DC akü şarj çıkışı sunar.

Geniş 88–264V AC giriş aralığı, UPS fonksiyonu, akü düşük gerilim koruması, kısa devre, aşırı yük ve aşırı gerilim korumaları sayesinde kesintisiz DC besleme gerektiren sistemlerde kullanılmaya uygundur.

Marka: Mean Well
Model: AD-55A
Seri: AD-55
Ana Çıkış (CH1): 13.8V DC / 3.5A
Akü Çıkışı (CH2): 13.4V DC / 0.23A
Nominal Güç: 51.38W
Giriş: 88–264V AC / 124–370V DC
Fonksiyon: Akü Şarj + UPS
