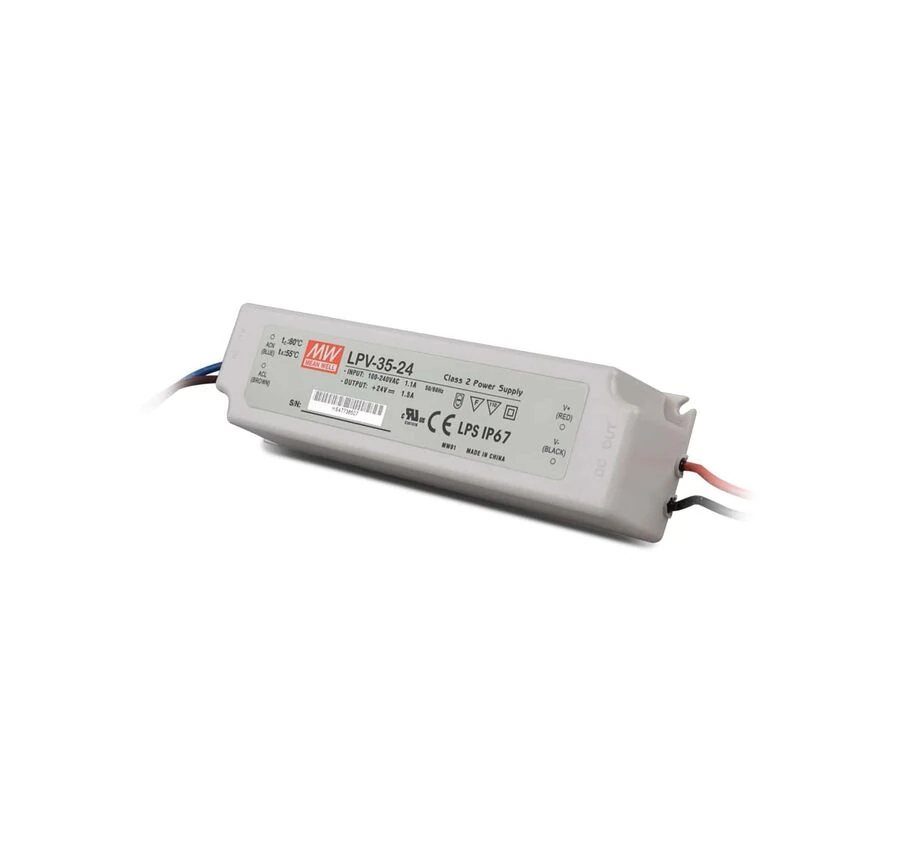

Meanwell LPV-35-24 24VDC 1.5A IP67 Güç Kaynağı

Mean Well LPV-35-24 24V 1.5A 36W IP67 Güç Kaynağı

Mean Well LPV-35-24, dış ortam ve neme karşı koruma gerektiren düşük voltajlı uygulamalar için geliştirilmiş, 24V DC çıkış gerilimi, 1.5A nominal çıkış akımı ve 36W çıkış gücüne sahip IP67 korumalı AC-DC switching güç kaynağıdır.

Tamamen izole edilmiş plastik gövdesi ve IP67 koruma sınıfı sayesinde tozlu ve nemli çalışma ortamlarında kullanılabilir. Geniş 90–264V AC giriş gerilimi ile çalışan LPV-35-24; kısa devre, aşırı yük ve aşırı gerilim korumalarına sahiptir.

Fan gerektirmeyen serbest hava konveksiyonlu yapısı, Class II tasarımı ve kompakt gövdesi sayesinde LED uygulamaları, elektronik ekipmanlar ve sabit 24V DC besleme gerektiren sistemlerde kullanılabilir.

Temel Teknik Özellikler

• Marka: Mean Well

• Model: LPV-35-24

• Seri: LPV-35

• Ürün Tipi: Sabit Gerilim AC-DC Güç Kaynağı

• Çıkış Gerilimi: 24V DC

• Nominal Çıkış Akımı: 1.5A

• Çıkış Akımı Aralığı: 0–1.5A

• Nominal Çıkış Gücü: 36W

• AC Giriş Gerilimi: 90–264V AC

• DC Giriş Gerilimi: 127–370V DC

• Frekans Aralığı: 47–63Hz

• Verim: %85

• Ripple & Noise: 150mVp-p

• Koruma Sınıfı: IP67

• Elektriksel Sınıf: Class II

• Soğutma: Serbest hava konveksiyonu

24V DC 1.5A Çıkış

Mean Well LPV-35-24 modelinin doğru nominal çıkış değerleri:

• 24V DC

• 1.5A

• 36W

şeklindedir.

Ürün 15A çıkış sağlayan bir güç kaynağı değildir. Doğru nominal akım değeri 1.5A'dir.

Bu nedenle ürün başlığı, teknik özellikler ve açıklama alanlarında akım değeri mutlaka 1.5A olarak gösterilmelidir.

36W Nominal Çıkış Gücü

LPV-35 seri adını taşımasına rağmen LPV-35-24 modelinin datasheette belirtilen nominal çıkış gücü:

36W

seviyesindedir.

Bu nedenle teknik özelliklerde 24V × 1.5A = 36W değeri kullanılmalıdır.

Geniş Giriş Gerilimi

Mean Well LPV-35-24 geniş giriş gerilimi aralığında çalışabilir.

• AC Giriş: 90–264V AC

• DC Giriş: 127–370V DC

• Frekans: 47–63Hz

Bu geniş giriş aralığı farklı şebeke koşullarında kullanım kolaylığı sağlar.

%85 Verimlilik

LPV-35-24 modelinin tipik verim değeri:

%85

seviyesindedir.

Bu değer, 24V DC besleme uygulamalarında enerji kayıplarının azaltılmasına yardımcı olur.

IP67 Korumalı Gövde

Mean Well LPV-35-24, tamamen izole edilmiş IP67 korumalı plastik gövdeye sahiptir.

IP67 yapısı sayesinde cihazın elektronik bileşenleri toz ve su girişine karşı korunur. Bu nedenle uygun montaj koşullarında nem ve toz bulunan ortamlarda kullanılabilir.

Üretici ayrıca dış ortam veya iç mekân kullanımında doğrudan güneş ışığına maruz bırakılmamasını ve su içerisinde sürekli olarak kullanılmamasını belirtmektedir.

Class II Yapı

LPV-35 serisi Class II güç kaynağı olarak tasarlanmıştır ve koruyucu topraklama bağlantısı gerektirmeyen çift yalıtımlı bir yapıya sahiptir.

Üründe FG (Frame Ground / koruyucu toprak) bağlantısı bulunmaz.

Koruma Özellikleri

Mean Well LPV-35-24 üzerinde dahili olarak:

• Kısa devre koruması

• Aşırı yük koruması

• Aşırı gerilim koruması

bulunur.

Aşırı Yük Koruması

Aşırı yük koruması nominal çıkış gücünün yaklaşık:

%110–150

seviyesinde devreye girer.

Koruma hiccup mode yöntemi ile çalışır. Hata veya aşırı yük durumu ortadan kalktığında güç kaynağı otomatik olarak normal çalışma durumuna döner.

Aşırı Gerilim Koruması

LPV-35-24 modelinde aşırı gerilim koruma aralığı:

27.6–32.4V DC

seviyesindedir.

Aşırı gerilim koruması devreye girdiğinde çıkış kapatılır ve cihazın yeniden çalışması için enerjinin kesilip tekrar verilmesi gerekir.

Soğutma

Mean Well LPV-35-24 fan kullanmadan:

serbest hava konveksiyonu

ile soğutulur.

Fansız yapı hareketli parça gerektirmediğinden kompakt ve sessiz çalışma sağlar.

Çalışma Koşulları

• Çalışma Sıcaklığı: -30°C ile +65°C

• Çalışma Nem Aralığı: %20–90 RH, yoğuşmasız

• Depolama Sıcaklığı: -40°C ile +80°C

• Depolama Nem Aralığı: %10–95 RH

Yük ve ortam sıcaklığına bağlı çalışma koşullarında üreticinin derating eğrisi dikkate alınmalıdır.

Fiziksel Özellikler

• Boyutlar: 148 × 40 × 30 mm

• Kasa: Tam izole plastik gövde

• Koruma: IP67

• Soğutma: Serbest hava konveksiyonu

• Garanti: 2 yıl

Kullanım Alanları

Mean Well LPV-35-24;

• 24V DC LED sistemleri

• LED tabela ve hareketli tabela uygulamaları

• Elektronik kontrol sistemleri

• Düşük voltajlı elektronik ekipmanlar

• Nem ve toza karşı koruma gerektiren uygulamalar

• Sabit 24V DC besleme gerektiren sistemler

gibi uygulamalarda kullanılabilir.

Mean Well LPV-35-24 Teknik Özeti

Mean Well LPV-35-24, 90–264V AC giriş gerilimini 24V DC'ye dönüştüren, 1.5A nominal çıkış akımı ve 36W çıkış gücüne sahip IP67 korumalı sabit gerilim güç kaynağıdır.

Tam izole plastik kasa, Class II yapı, %85 tipik verimlilik ve kısa devre, aşırı yük ile aşırı gerilim korumaları sayesinde farklı 24V DC uygulamalarında kullanılabilir.

Marka: Mean Well
Model: LPV-35-24
Seri: LPV-35
Çıkış: 24V DC / 1.5A
Nominal Güç: 36W
AC Giriş: 90–264V AC
DC Giriş: 127–370V DC
Verim: %85
Koruma Sınıfı: IP67
Elektriksel Sınıf: Class II
Boyutlar: 148 × 40 × 30 mm
