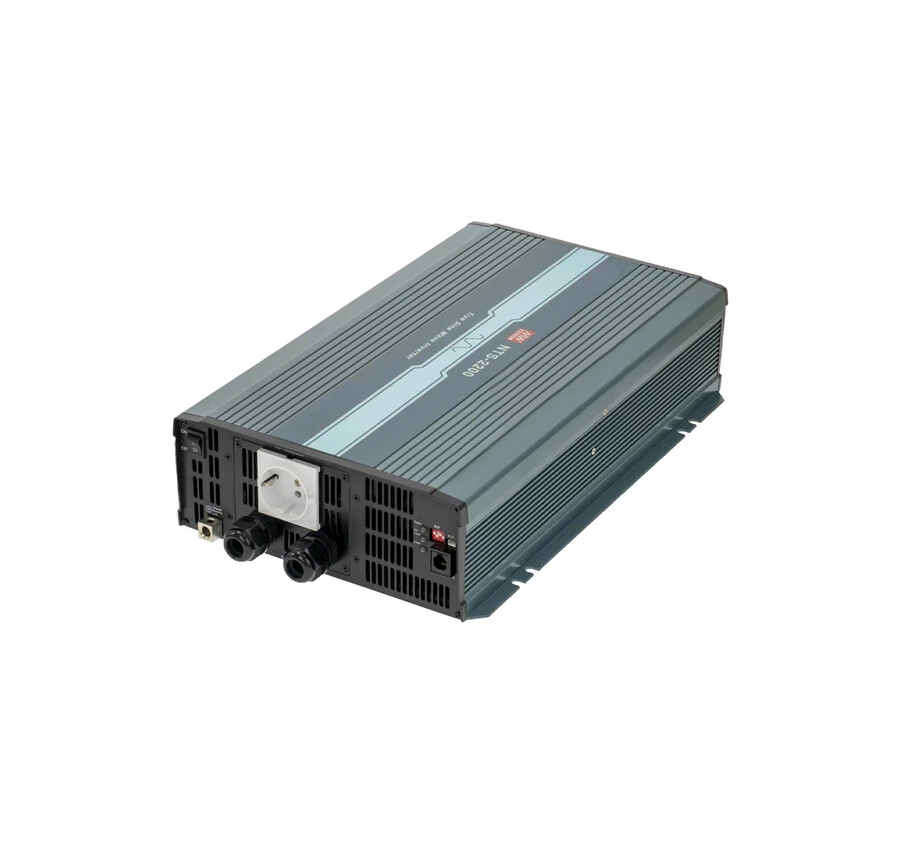

Meanwell Nts-2200-212 Inverter 2200 W 12-220 Çevirici Power Inverter

Mean Well NTS-2200-212 12V DC 230V AC 2200W Tam Sinüs İnverter

Mean Well NTS-2200-212, 12V DC akü veya DC enerji sistemlerinden aldığı enerjiyi yüksek kaliteli AC enerjiye dönüştüren, 2200W sürekli çıkış gücüne sahip profesyonel gerçek sinüs (True Sine Wave) DC-AC inverterdir.

Ürün 12V DC nominal giriş gerilimine sahiptir ve 10–16.5V DC giriş aralığında çalışabilir. AC çıkış gerilimi DIP switch üzerinden 200V, 220V, 230V veya 240V AC olarak seçilebilir. Fabrika varsayılan çıkış ayarı 230V AC'dir.

NTS-2200-212; yüksek kısa süreli güç kapasitesi, sıcaklık kontrollü çift fanlı soğutma sistemi, düşük gerilim ve aşırı gerilim korumaları, uzaktan kontrol desteği ve gerçek sinüs çıkışı sayesinde yüksek güçlü mobil ve sabit DC-AC enerji uygulamalarında kullanılabilir.

Temel Teknik Özellikler

• Marka: Mean Well

• Model: NTS-2200-212

• Seri: NTS-2200

• Ürün Tipi: DC-AC Gerçek Sinüs İnverter

• Nominal DC Giriş: 12V DC

• DC Giriş Gerilimi Aralığı: 10–16.5V DC

• Varsayılan AC Çıkış: 230V AC

• Seçilebilir AC Çıkış: 200 / 220 / 230 / 240V AC

• Sürekli Çıkış Gücü: 2200W

• 180 Saniyelik Maksimum Güç: 2530W

• 10 Saniyelik Tepe Güç: 3300W

• Surge Gücü: 4400W / 30 çevrim

• Dalga Şekli: Gerçek Sinüs / True Sine Wave

• THD: <%3

• Tipik Verim: %90

• Tipik DC Giriş Akımı: 250A

12V DC Giriş

Mean Well NTS-2200-212, 12V DC nominal enerji sistemleri için tasarlanmıştır.

• Nominal Giriş Gerilimi: 12V DC

• Çalışma Gerilimi Aralığı: 10–16.5V DC

• Tipik DC Giriş Akımı: 250A

Yüksek çıkış gücü nedeniyle 12V giriş tarafında oldukça yüksek akım çekilebilir. Bu nedenle akü kapasitesi, kablo kesiti, bağlantı elemanları ve koruma ekipmanlarının uygulamanın maksimum akımına uygun seçilmesi önemlidir.

Ayarlanabilir AC Çıkış Gerilimi

NTS-2200-212'nin çıkışı yalnızca 220V AC ile sınırlı değildir.

DIP switch üzerinden:

• 200V AC

• 220V AC

• 230V AC

• 240V AC

çıkış değerlerinden biri seçilebilir.

Fabrika varsayılan ayarı 230V AC'dir.

Bu nedenle ürün 12V DC'den 220V AC'ye dönüştürücü olarak kullanılabilir, ancak teknik olarak sabit 220V çıkışlı bir inverter değildir.

Gerçek Sinüs Çıkışı

Mean Well NTS-2200-212, True Sine Wave gerçek sinüs çıkışı sağlar.

Çıkış dalga formunun toplam harmonik bozulma değeri:

THD <%3

seviyesindedir.

Gerçek sinüs yapısı; hassas elektronik ekipmanlar, motorlu cihazlar, haberleşme sistemleri ve standart AC şebeke kalitesine yakın besleme gerektiren yükler için önemli bir avantaj sağlar.

2200W Sürekli Güç ve 4400W Surge Kapasitesi

NTS-2200-212, 2200W sürekli çıkış gücü sağlayabilir ve kısa süreli yüksek güç gereksinimlerini karşılamak üzere ek kapasite sunar.

• Sürekli Güç: 2200W

• 180 saniye: 2530W

• 10 saniye: 3300W

• 30 çevrim Surge: 4400W

Bu özellik, ilk kalkış sırasında nominal çalışma gücünün üzerinde enerji talep eden bazı cihazların beslenmesinde avantaj sağlar.

Çıkış Frekansı

AC çıkış frekansı DIP switch üzerinden seçilebilir.

• 50Hz

• 60Hz

Fabrika varsayılan ayarı 50Hz ±0.1Hz'dir.

%90 Verimlilik

Mean Well NTS-2200-212'nin tipik verim değeri:

%90

seviyesindedir.

Yüksek güçlü akü sistemlerinde verimlilik, kullanılabilir enerji miktarı ve çalışma süresi açısından önemli bir parametredir.

Enerji Tasarruf Modu

NTS-2200 serisi, düşük yük veya bekleme durumlarında enerji tüketimini azaltmak için standby saving mode özelliğine sahiptir.

12V modelde tasarruf modundaki tüketim yaklaşık:

1.7W

seviyesindedir.

Normal yüksüz güç tüketimi ise yaklaşık 45W olarak belirtilmiştir.

Düşük Akü Gerilimi Koruması

12V girişli NTS-2200-212 modelinde akünün aşırı deşarj edilmesini önlemeye yardımcı olan düşük gerilim koruması bulunur.

• Düşük Gerilim Alarmı: 11V ±0.3V

• Düşük Gerilim Kapanma: 10V ±0.3V

• Yeniden Başlama: 12.5V ±0.3V

Akü geriliminin kritik seviyeye düşmesi halinde inverter AC çıkışını kapatarak sistemi korumaya yardımcı olur.

Yüksek DC Gerilim Koruması

Giriş geriliminin izin verilen seviyenin üzerine çıkması durumunda da koruma devreye girer.

• Yüksek Gerilim Alarmı: 15.5V ±0.3V

• Yüksek Gerilim Kapanma: 16.5V ±0.3V

• Yeniden Başlama: 15V ±0.3V

Koruma Özellikleri

Mean Well NTS-2200-212 üzerinde kapsamlı dahili koruma fonksiyonları bulunur:

• DC giriş ters polarite koruması

• DC düşük gerilim alarmı

• DC düşük gerilim kapanması

• DC aşırı gerilim koruması

• Akü aşırı deşarj koruması

• AC çıkış kısa devre koruması

• Aşırı yük koruması

• Aşırı sıcaklık koruması

Bu özellikler inverterin, akü sisteminin ve bağlı ekipmanların güvenli çalışmasına yardımcı olur.

Aşırı Yük Koruması

Ürün yüksek yük durumunda belirli bir süre çalışabilir.

Datasheete göre yaklaşık:

• %105–115 yükte 180 saniye

• %115–150 yükte 10 saniye

çalışabilir.

Bu sürelerin sonunda cihaz AC çıkışını kapatarak korumaya geçer. Hata durumu giderildikten sonra yeniden çalıştırılabilir.

Sıcaklık Kontrollü Soğutma

Mean Well NTS-2200 serisi, sıcaklık kontrollü fanlı soğutma sistemine sahiptir.

Cihazın sıcaklığına ve çalışma koşullarına göre fanlar devreye girerek yüksek güç altında uygun çalışma sıcaklığının korunmasına yardımcı olur.

Uzaktan Açma/Kapama Kontrolü

NTS-2200-212, Remote ON/OFF fonksiyonunu destekler.

Harici kuru kontak üzerinden inverterin çalışma durumu kontrol edilebilir. Ayrıca Mean Well tarafından sunulan uyumlu uzaktan kontrol aksesuarları ayrı olarak kullanılabilir.

RS-232 Haberleşme

NTS-2200 serisi RS-232 haberleşme bağlantısı sunar.

Bu özellik inverterin harici kontrol ve izleme sistemleri ile haberleşmesine olanak sağlayabilir.

Akü Uyumluluğu

Datasheete göre ürün:

• Kurşun-asit aküler

• Li-ion aküler

ile kullanılan sistemlere uygundur.

Akü tipi, kapasitesi, BMS yapısı ve bağlantı ekipmanlarının inverterin yüksek giriş akımına uygun olması gerekir.

Çalışma Koşulları

• Çalışma Sıcaklığı: -25°C ile +70°C

• Çalışma Nem Aralığı: %20–90 RH, yoğuşmasız

• Depolama Sıcaklığı: -30°C ile +70°C

• Depolama Nem Aralığı: %10–95 RH

• Soğutma: Sıcaklık kontrollü fan

Yüksek sıcaklıklarda üreticinin derating eğrisi dikkate alınmalıdır.

Fiziksel Özellikler

• Boyutlar: 420 × 270 × 98 mm

• Garanti: 3 yıl

AC priz tipi, NTS-2200 serisinde seçilen ürün varyantına göre değişebilir.

Kullanım Alanları

Mean Well NTS-2200-212;

• Karavan ve mobil yaşam sistemleri

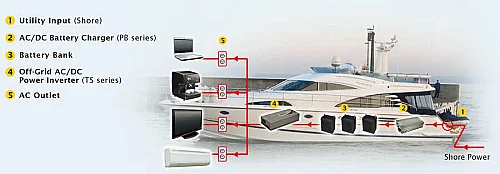

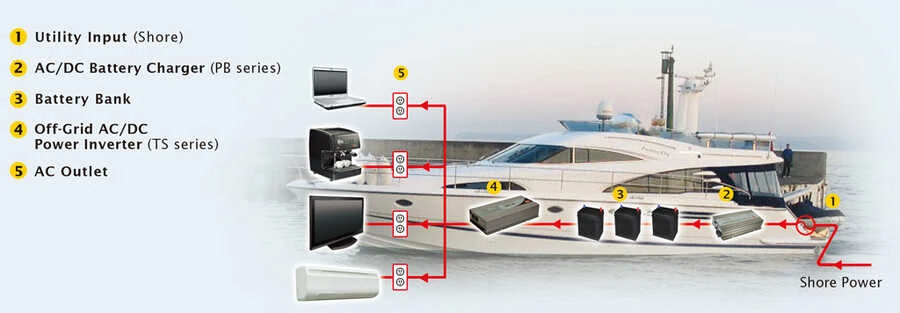

• Tekne ve yat uygulamaları

• Özel amaçlı araçlar

• Off-grid enerji sistemleri

• Elektrikli el aletleri

• Ev ve ofis ekipmanları

• Taşınabilir elektrikli cihazlar

• Haberleşme sistemleri

• Şebeke elektriğinin bulunmadığı alanlar

gibi yüksek güçlü DC-AC enerji dönüşümünün gerekli olduğu uygulamalarda kullanılabilir.

Mean Well NTS-2200-212 Teknik Özeti

Mean Well NTS-2200-212, 12V DC giriş enerjisini gerçek sinüs AC enerjiye dönüştüren, 2200W sürekli çıkış gücüne sahip profesyonel DC-AC inverterdir.

Ürün 10–16.5V DC giriş aralığında çalışır. AC çıkış gerilimi 200V, 220V, 230V veya 240V AC olarak seçilebilir ve fabrika varsayılanı 230V AC'dir.

NTS-2200-212; 2200W sürekli güç, 2530W / 180 saniye, 3300W / 10 saniye ve 4400W surge güç kapasitesi sunar. Gerçek sinüs çıkışı, <%3 THD değeri, düşük ve yüksek DC gerilim koruması, sıcaklık kontrollü fan, Remote ON/OFF ve RS-232 desteği ile yüksek güçlü DC-AC dönüşüm uygulamalarına yönelik geliştirilmiştir.

Marka: Mean Well
Model: NTS-2200-212
Seri: NTS-2200
Nominal DC Giriş: 12V DC
DC Giriş Aralığı: 10–16.5V DC
Varsayılan AC Çıkış: 230V AC
Seçilebilir AC Çıkış: 200 / 220 / 230 / 240V AC
Sürekli Çıkış Gücü: 2200W
Maksimum Güç: 3300W / 10 sn
Surge Güç: 4400W / 30 çevrim
Dalga Şekli: Gerçek Sinüs, THD <%3
Verim: %90
