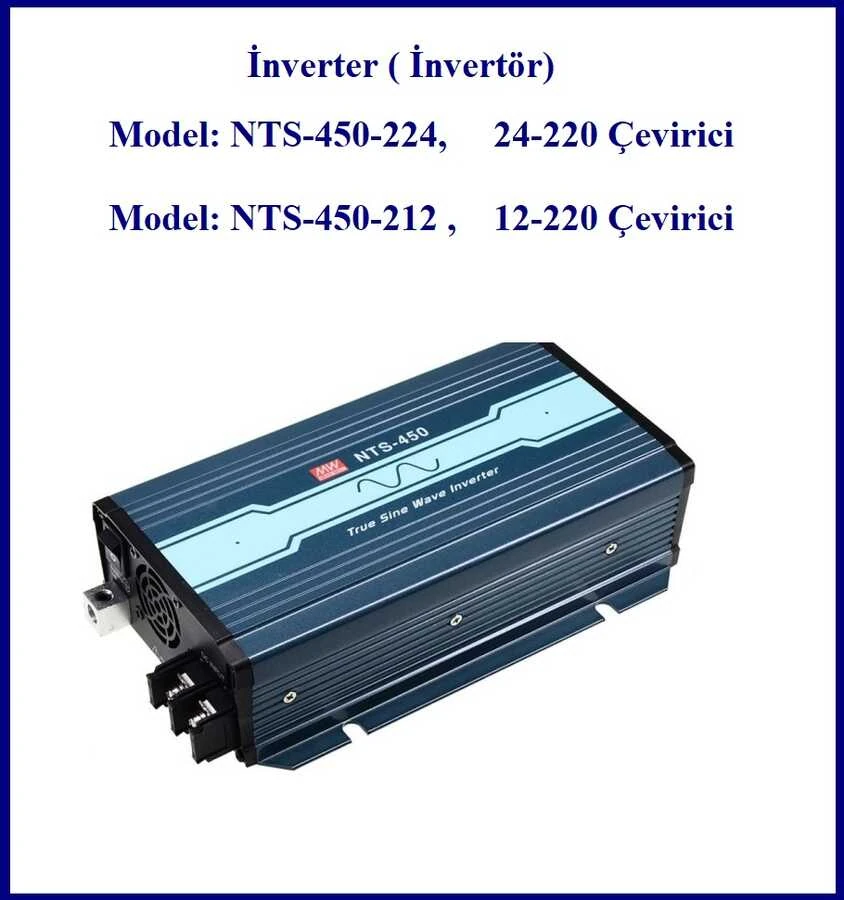

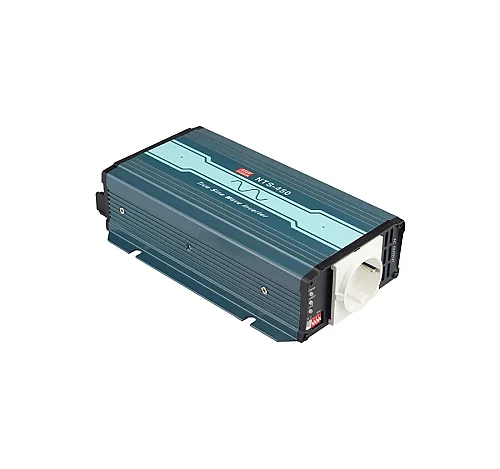

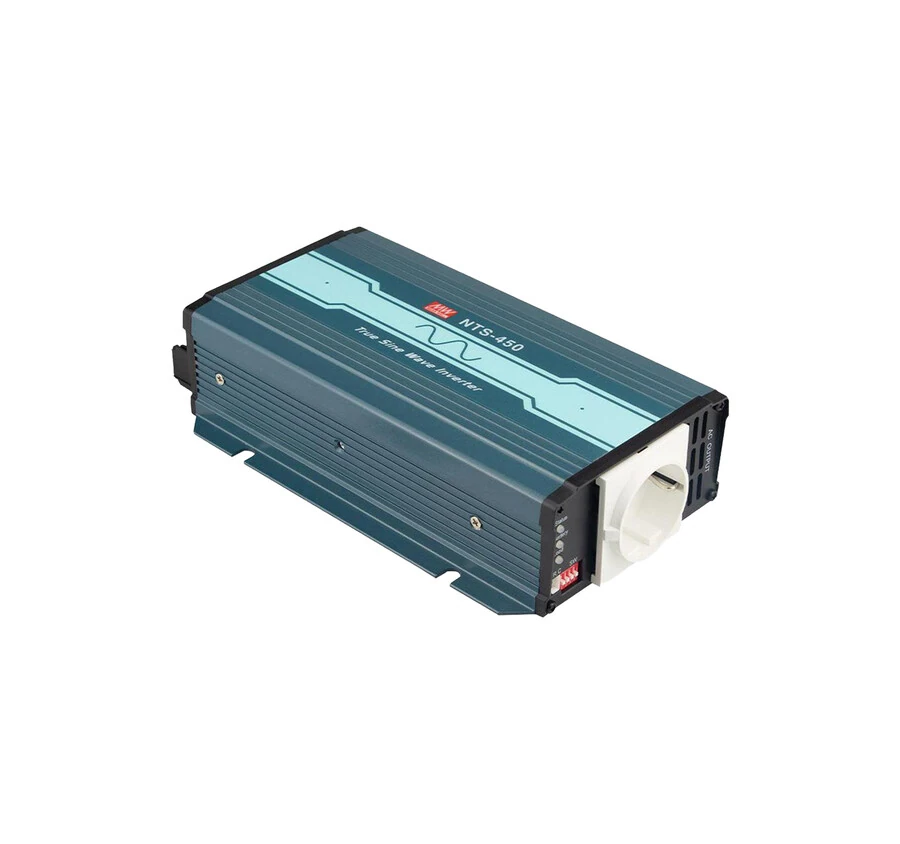

Meanwell Nts-450-224 Inverter 450 W Dönüştürücü 24-220V Çevirici

Mean Well NTS-450-224 24V DC 230V AC 450W Tam Sinüs İnverter

Mean Well NTS-450-224, 24V DC akü veya DC enerji sistemlerinden aldığı enerjiyi yüksek kaliteli AC enerjiye dönüştüren 450W sürekli çıkış gücüne sahip gerçek sinüs (True Sine Wave) DC-AC inverterdir.

Ürün 24V DC nominal giriş gerilimine sahiptir ve 20–33V DC giriş aralığında çalışabilir. AC çıkış gerilimi DIP switch üzerinden 200V, 220V, 230V veya 240V AC olarak seçilebilir. Fabrika varsayılan çıkış ayarı 230V AC'dir.

Gerçek sinüs çıkışı, %3'ün altındaki THD değeri, yüksek kısa süreli güç kapasitesi, sıcaklık kontrollü fanı ve kapsamlı koruma fonksiyonları sayesinde mobil, off-grid ve profesyonel DC-AC dönüşüm uygulamalarında kullanılabilir.

Temel Teknik Özellikler

• Marka: Mean Well

• Model: NTS-450-224

• Seri: NTS-450

• Ürün Tipi: DC-AC Gerçek Sinüs İnverter

• Nominal DC Giriş: 24V DC

• DC Giriş Aralığı: 20–33V DC

• Varsayılan AC Çıkış: 230V AC

• Seçilebilir AC Çıkış: 200 / 220 / 230 / 240V AC

• Sürekli Çıkış Gücü: 450W

• 3 Dakikalık Aşırı Güç: 517,5W

• 10 Saniyelik Tepe Güç: 675W

• 30 Çevrimlik Surge Gücü: 900W

• Dalga Şekli: Gerçek Sinüs / True Sine Wave

• THD: <%3

• Verim: %93

• Tipik DC Giriş Akımı: 25A

24V DC Giriş

Mean Well NTS-450-224, 24V DC nominal gerilimli sistemler için tasarlanmıştır.

• Nominal Giriş Gerilimi: 24V DC

• Çalışma Gerilimi Aralığı: 20–33V DC

• Tipik DC Giriş Akımı: 25A

• Yüksüz Güç Tüketimi: 10W

• Tasarruf Modu Tüketimi: 1,3W

• Kapalı Mod Akım Tüketimi: ≤1mA

Ürün, kurşun-asit veya Li-ion akü kullanılan 24V DC enerji sistemlerinde kullanılabilir.

Ayarlanabilir AC Çıkış Gerilimi

NTS-450-224 modelinin AC çıkışı sabit 220V değildir.

DIP switch üzerinden:

• 200V AC

• 220V AC

• 230V AC

• 240V AC

çıkış gerilimlerinden biri seçilebilir.

Cihazın fabrika varsayılan ayarı 230V AC'dir.

Bu nedenle ürün, ihtiyaca göre 24V DC'den 220V AC'ye veya 24V DC'den 230V AC'ye dönüşüm sağlayacak şekilde yapılandırılabilir.

Gerçek Sinüs Çıkışı

Mean Well NTS-450-224, True Sine Wave yani gerçek sinüs dalga çıkışı sağlar.

Çıkış dalga formunun toplam harmonik bozulma değeri:

THD <%3

seviyesindedir.

Bu özellik; hassas elektronik cihazlar, motorlu ekipmanlar, haberleşme sistemleri ve standart AC enerji kalitesine ihtiyaç duyan cihazların beslenmesi açısından önemlidir.

Çıkış Gücü

NTS-450-224 yalnızca 450W sürekli güç sağlamakla kalmaz, kısa süreli yüksek güç gereksinimlerini karşılayabilecek kapasiteye de sahiptir.

• Sürekli Güç: 450W

• 3 dakika: 517,5W

• 10 saniye: 675W

• 30 çevrim Surge: 900W

Bu özellik özellikle ilk çalışma anında normalden daha yüksek güç talep eden cihazların beslenmesine yardımcı olur.

Çıkış Frekansı

AC çıkış frekansı DIP switch üzerinden seçilebilir.

• 50Hz

• 60Hz

Fabrika varsayılan ayarı 50Hz ±0,1Hz'dir.

Yüksek Verimlilik

Mean Well NTS-450-224 modelinin tipik verim değeri %93 seviyesindedir.

Yüksek verimlilik özellikle akü üzerinden çalışan sistemlerde enerji kayıplarının azaltılmasına ve akünün daha verimli kullanılmasına yardımcı olur.

Enerji Tasarruf Modu

NTS-450-224, düşük yük veya bekleme durumlarında enerji tüketimini azaltmak amacıyla tasarruf moduna sahiptir.

• Normal yüksüz tüketim: 10W

• Tasarruf modunda: 1,3W

Tasarruf modu devre dışı bırakılabilir.

Düşük DC Gerilim Koruması

24V girişli NTS-450-224 modelinde düşük akü gerilimine karşı koruma bulunur.

• Düşük Gerilim Alarmı: 22V ±0,5V

• Düşük Gerilim Kapanma: 20V ±0,5V

• Yeniden Başlama: 25V ±0,5V

Bu fonksiyon, özellikle akü ile çalışan sistemlerde akünün aşırı deşarj edilmesini önlemeye yardımcı olur.

Yüksek DC Gerilim Koruması

Giriş geriliminin normal çalışma aralığının üzerine çıkması durumunda da inverter korumaya geçer.

• Yüksek Gerilim Alarmı: 31V ±0,5V

• Yüksek Gerilim Kapanma: 33V ±0,5V

• Yeniden Başlama: 30V ±0,5V

Koruma Özellikleri

Mean Well NTS-450-224 üzerinde birden fazla dahili koruma fonksiyonu bulunur:

• DC giriş ters polarite koruması

• DC düşük gerilim alarmı

• DC düşük gerilim kapanması

• DC aşırı gerilim koruması

• Akü aşırı deşarj koruması

• AC çıkış kısa devre koruması

• Aşırı yük koruması

• Aşırı sıcaklık koruması

Aşırı yük durumunda cihaz yaklaşık:

• %105–115 yükte 180 saniye

• %115–150 yükte 10 saniye

çalıştıktan sonra koruma amacıyla çıkışı kapatır.

Sıcaklık Kontrollü Fan

NTS-450-224 üzerinde sıcaklık kontrollü soğutma fanı bulunur.

Fan çalışma hızı inverterin iç sıcaklığına göre otomatik olarak kontrol edilir. Böylece ihtiyaç olmadığı durumlarda fanın gereksiz yere yüksek hızda çalışması önlenir ve çalışma gürültüsü azaltılır.

Uzaktan Açma/Kapama

Ürün Remote ON/OFF kontrol özelliğine sahiptir.

Harici kuru kontak bağlantısı üzerinden inverter uzaktan açılıp kapatılabilir. Bu özellik özellikle cihazın kolay erişilemeyen bir noktaya monte edildiği sistemlerde avantaj sağlar.

Çalışma Koşulları

• Çalışma Sıcaklığı: -25°C ile +70°C

• Çalışma Nem Aralığı: %20–90 RH, yoğuşmasız

• Depolama Sıcaklığı: -30°C ile +70°C

• Depolama Nem Aralığı: %10–95 RH

• Soğutma: Sıcaklık kontrollü fan

• Conformal Coating: Var

Fiziksel Özellikler

• Boyutlar: 210 × 103 × 55 mm

• Ağırlık: Yaklaşık 1,3 kg

AC priz tipi, seçilen NTS-450 ürün varyantına göre değişebilir.

Kullanım Alanları

Mean Well NTS-450-224;

• Karavan ve mobil yaşam sistemleri

• Off-grid güneş enerjisi sistemleri

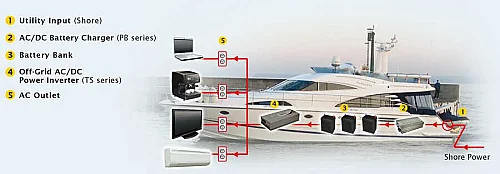

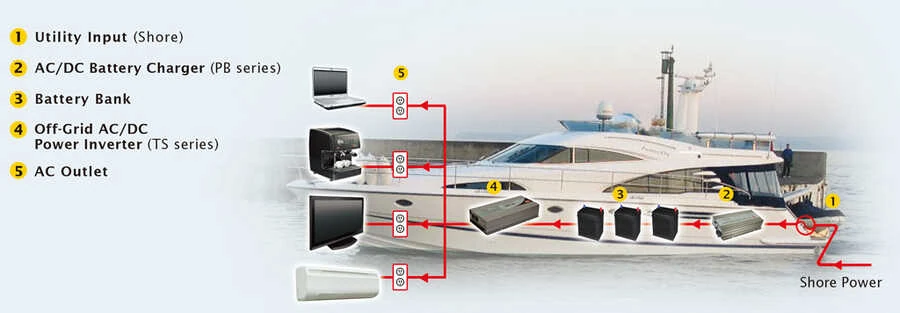

• Tekne ve yat uygulamaları

• Otomobil ve mobil enerji sistemleri

• Taşınabilir elektrikli ekipmanlar

• Elektrikli el aletleri

• Ev ve ofis cihazları

• Kablosuz haberleşme sistemleri

• Telekomünikasyon sistemleri

• Şebeke elektriğine erişimin olmadığı uygulamalar

gibi 24V DC enerjinin AC enerjiye dönüştürülmesi gereken sistemlerde kullanılabilir.

Mean Well NTS-450-224 Teknik Özeti

Mean Well NTS-450-224, 24V DC giriş enerjisini gerçek sinüs AC enerjiye dönüştüren 450W profesyonel inverterdir.

Ürün 20–33V DC giriş aralığında çalışır. Fabrika varsayılan AC çıkışı 230V AC olup, DIP switch üzerinden 200V, 220V, 230V veya 240V AC olarak ayarlanabilir.

450W sürekli güç, 517,5W üç dakikalık aşırı güç, 675W on saniyelik tepe güç ve 900W surge kapasitesi sunar. %93'e varan verimliliği, gerçek sinüs çıkışı, enerji tasarruf modu, sıcaklık kontrollü fanı ve kapsamlı koruma özellikleri sayesinde profesyonel DC-AC dönüşüm uygulamaları için geliştirilmiştir.

Marka: Mean Well
Model: NTS-450-224
Seri: NTS-450
Nominal DC Giriş: 24V DC
DC Giriş Aralığı: 20–33V DC
Varsayılan AC Çıkış: 230V AC
Seçilebilir AC Çıkış: 200 / 220 / 230 / 240V AC
Sürekli Güç: 450W
Tepe Güç: 675W / 10 sn
Surge Güç: 900W / 30 çevrim
Dalga Şekli: Gerçek Sinüs, THD <%3
Verim: %93
