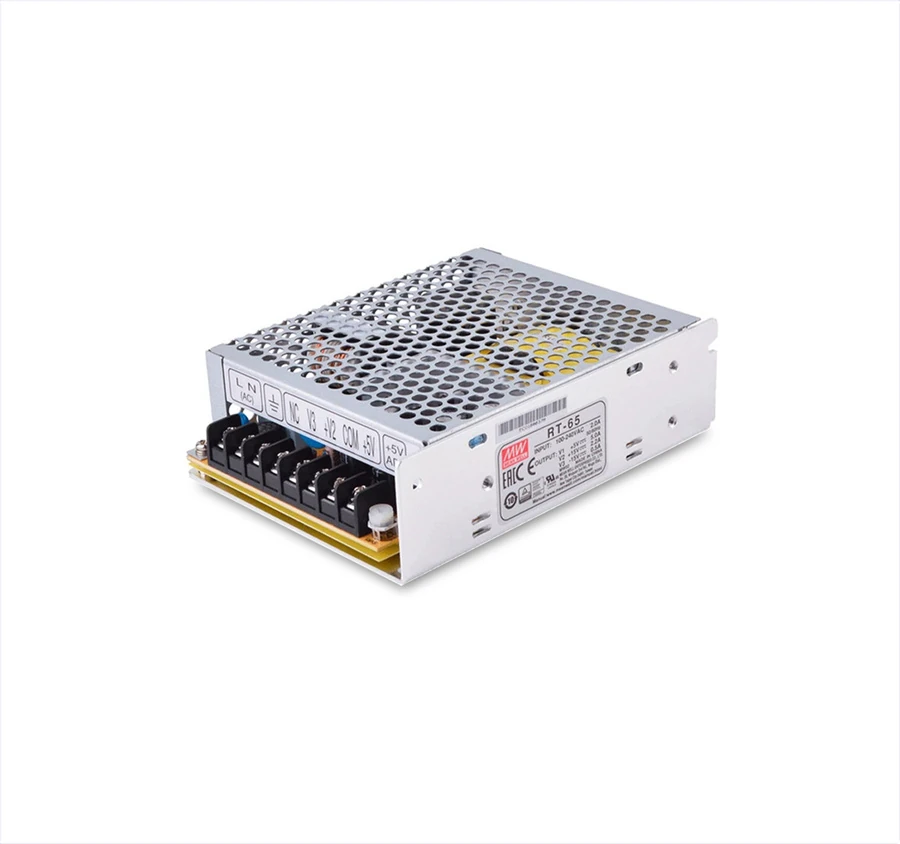

Meanwell Rt-65AÜç Çıkışlı Smps +5V +12V -5V Dc Güç Kaynağı 3 Çıkışlı

CH1 – Ana Çıkış

• Çıkış Gerilimi: 5V DC

• Nominal Çıkış Akımı: 6A

• Çıkış Akımı Aralığı: 0.5–8A

• Çıkış Gerilimi Ayar Aralığı: 4.75–5.5V DC

• Ripple & Noise: 80mVp-p

• Gerilim Toleransı: ±%2

• Line Regulation: ±%0.5

• Load Regulation: ±%0.5

CH2

• Çıkış Gerilimi: 12V DC

• Nominal Çıkış Akımı: 2.8A

• Çıkış Akımı Aralığı: 0.2–3.5A

• Ripple & Noise: 120mVp-p

• Gerilim Toleransı: ±%6

• Line Regulation: ±%1.5

• Load Regulation: ±%3

CH3

• Çıkış Gerilimi: -5V DC

• Nominal Çıkış Akımı: 0.5A

• Çıkış Akımı Aralığı: 0–1A

• Ripple & Noise: 80mVp-p

• Gerilim Toleransı: ±%5

• Line Regulation: ±%0.5

• Load Regulation: ±%1

Mean Well RT-65A modelinin datasheette belirtilen nominal toplam çıkış gücü:

66.1W

seviyesindedir.

Ürün adı RT-65 serisi olarak geçse de RT-65A modelinin teknik tabloda belirtilen toplam nominal gücü 66.1W'tır.

• AC Giriş Gerilimi: 88–264V AC

• DC Giriş Gerilimi: 125–373V DC

• Frekans Aralığı: 47–63Hz

• Verim: %77

• AC Giriş Akımı: 2A / 115V AC, 1.2A / 230V AC

• Ani Giriş Akımı: Soğuk başlangıçta 40A / 230V AC

• Kaçak Akım: <2mA / 240V AC

Geniş giriş gerilimi aralığı sayesinde ürün farklı AC şebeke koşullarında kullanılabilir.

Mean Well RT-65A üzerinde dahili olarak:

• Kısa devre koruması

• Aşırı yük koruması

• Aşırı gerilim koruması

bulunur.

Aşırı yük koruması nominal çıkış gücünün yaklaşık:

%110–150

seviyesinde devreye girer.

Koruma sistemi hiccup mode yöntemiyle çalışır. Arıza veya aşırı yük koşulu ortadan kalktığında güç kaynağı otomatik olarak normal çalışma durumuna geri döner.

Aşırı gerilim koruması ana çıkış olan CH1 üzerinden uygulanır.

Koruma devreye girdiğinde cihaz hiccup mode ile çalışır ve hata durumu ortadan kalktığında otomatik olarak normal çalışma durumuna döner.

RT-65A, fan gerektirmeden serbest hava konveksiyonu ile soğutulur.

• Çalışma Sıcaklığı: -25°C ile +70°C

• Çalışma Nem Aralığı: %20–90 RH, yoğuşmasız

• Depolama Sıcaklığı: -40°C ile +85°C

• Depolama Nem Aralığı: %10–95 RH

• Titreşim Dayanımı: 5G

• Soğutma: Serbest hava konveksiyonu

Yük ve ortam sıcaklığına bağlı çalışma koşullarında üreticinin derating eğrisi dikkate alınmalıdır.

Mean Well RT-65 serisinde:

• 105°C uzun ömürlü elektrolitik kapasitörler

• %100 tam yük burn-in testi

• Power ON LED göstergesi

• 300V AC giriş darbesine 5 saniye dayanım

• Dahili EMI filtresi

• Düşük ripple & noise

• Yüksek güvenilirlik

özellikleri bulunur.

• Boyutlar: 129 × 98 × 38 mm

• Ağırlık: Yaklaşık 0.44 kg

• Kasa Tipi: Metal kasa

Mean Well RT-65A; 5V DC, 12V DC ve -5V DC olmak üzere üç farklı çıkış sağlayan, toplam 66.1W nominal güce sahip çok çıkışlı AC-DC switching güç kaynağıdır.

Ana 5V çıkışı 6A, 12V çıkışı 2.8A, negatif 5V çıkışı ise 0.5A nominal akım sağlar. 88–264V AC geniş giriş gerilimi, kısa devre, aşırı yük ve aşırı gerilim korumaları, serbest hava soğutması ve kompakt metal kasası ile çoklu DC gerilim gerektiren elektronik sistemler için geliştirilmiştir.

Marka: Mean Well
Model: RT-65A
Seri: RT-65
Çıkış 1: 5V DC / 6A
Çıkış 2: 12V DC / 2.8A
Çıkış 3: -5V DC / 0.5A
Toplam Nominal Güç: 66.1W
Giriş: 88–264V AC / 125–373V DC
Verim: %77
