Meanwell Sd-100A-24 9.5-18VDC 24VDC 4.2A Güç Kaynağı

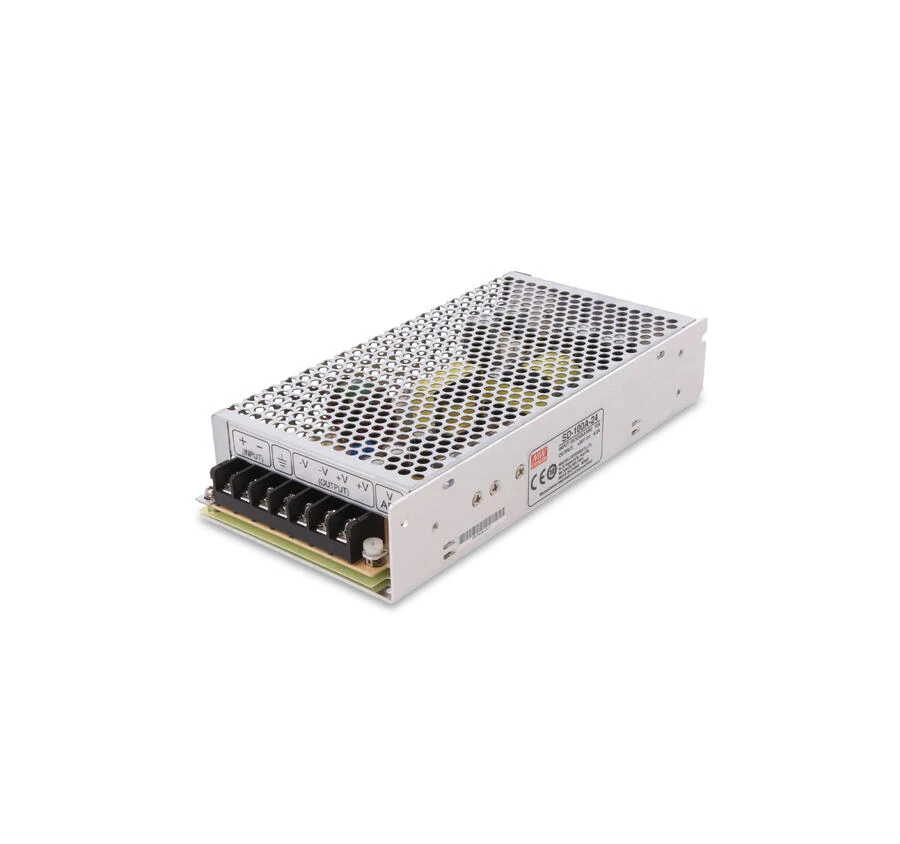

Mean Well SD-100A-24 9.5-18V DC Giriş 24V 4.2A 100.8W DC-DC Dönüştürücü

Mean Well SD-100A-24, düşük DC giriş gerilimini daha yüksek ve kararlı bir DC çıkış seviyesine dönüştürmek için geliştirilmiş 100W sınıfı endüstriyel DC-DC dönüştürücüdür.

Ürün 9.5–18V DC giriş gerilimi ile çalışır ve 24V DC nominal çıkış gerilimi, 4.2A nominal çıkış akımı ve 100.8W çıkış gücü sağlar. Bu özelliği sayesinde özellikle nominal 12V DC enerji sistemlerinden 24V DC besleme elde edilmesi gereken uygulamalarda kullanılabilir.

Kısa devre, aşırı yük ve aşırı gerilim korumalarının yanı sıra giriş ve çıkış arasında 1500V AC izolasyon sunar.

Temel Teknik Özellikler

• Marka: Mean Well

• Model: SD-100A-24

• Seri: SD-100

• Ürün Tipi: DC-DC Dönüştürücü

• Giriş Gerilimi: 9.5–18V DC

• Nominal Çıkış Gerilimi: 24V DC

• Nominal Çıkış Akımı: 4.2A

• Çıkış Akımı Aralığı: 0–4.2A

• Nominal Çıkış Gücü: 100.8W

• Çıkış Gerilimi Ayar Aralığı: 23–30V DC

• Verim: %84

• Ripple & Noise: 150mVp-p

• Giriş / Çıkış İzolasyonu: 1500V AC

9.5–18V DC Giriş

Mean Well SD-100A-24, 9.5–18V DC giriş gerilimi aralığında çalışacak şekilde tasarlanmıştır.

Bu giriş aralığı sayesinde özellikle 12V nominal DC sistemlerde, gerilimin 24V DC seviyesine yükseltilmesi gereken uygulamalar için uygun bir çözüm sunar.

Datasheette belirtilen tipik giriş akımı:

10A / 12V DC

seviyesindedir.

24V DC 4.2A Çıkış

SD-100A-24 modelinin nominal çıkış değerleri:

• Çıkış Gerilimi: 24V DC

• Nominal Çıkış Akımı: 4.2A

• Akım Aralığı: 0–4.2A

• Nominal Güç: 100.8W

şeklindedir.

Dolayısıyla ürün 42A çıkış sağlayan bir güç kaynağı değildir. Doğru nominal çıkış akımı 4.2A'dir.

Ayarlanabilir Çıkış Gerilimi

Ürünün 24V DC nominal çıkış gerilimi belirli bir aralıkta ayarlanabilir.

Çıkış Gerilimi Ayar Aralığı: 23–30V DC

Bu özellik, bağlı ekipmanın ihtiyaçlarına göre DC çıkış geriliminde hassas ayar yapılmasına olanak sağlar.

Çıkış Performansı

Mean Well SD-100A-24 için datasheette belirtilen temel çıkış performans değerleri:

• Ripple & Noise: 150mVp-p

• Gerilim Toleransı: ±%1

• Line Regulation: ±%0.2

• Load Regulation: ±%0.2

şeklindedir.

Yüksek Verimlilik

SD-100A-24 modelinin tipik verim değeri %84 seviyesindedir.

Bu değer, DC-DC dönüşümü sırasında enerji kayıplarının azaltılmasına ve güç sisteminin daha verimli çalışmasına yardımcı olur.

Elektriksel İzolasyon

Mean Well SD-100A-24, giriş ve çıkış devreleri arasında:

1500V AC izolasyon

sağlar.

Giriş ve çıkış taraflarının elektriksel olarak izole edilmesi, endüstriyel DC güç sistemlerinde sistem güvenilirliğinin artırılmasına yardımcı olur.

Koruma Özellikleri

Mean Well SD-100A-24 üzerinde dahili olarak:

• Kısa devre koruması

• Aşırı yük koruması

• Aşırı gerilim koruması

bulunur.

Aşırı Yük Koruması

Aşırı yük koruması nominal çıkış gücünün yaklaşık:

%105–135

seviyesinde devreye girer.

Koruma sistemi hiccup mode yöntemiyle çalışır. Arıza veya aşırı yük durumu ortadan kalktığında cihaz otomatik olarak normal çalışma durumuna geri döner.

Aşırı Gerilim Koruması

SD-100A-24 modelinin çıkış aşırı gerilim koruması yaklaşık:

31.5–37.5V DC

aralığındadır.

Çıkış geriliminin güvenli çalışma seviyesinin üzerine çıkması durumunda koruma devresi devreye girerek bağlı ekipmanın korunmasına yardımcı olur.

Çalışma Koşulları

SD-100A-24 endüstriyel çalışma ortamları için tasarlanmıştır.

• Çalışma Sıcaklığı: -15°C ile +60°C

• Çalışma Nem Aralığı: %20–90 RH, yoğuşmasız

• Depolama Sıcaklığı: -20°C ile +85°C

• Depolama Nem Aralığı: %10–95 RH

• Sıcaklık Katsayısı: ±%0.03/°C

Yük ve ortam sıcaklığına bağlı çalışma sınırları için üreticinin derating eğrisi dikkate alınmalıdır.

EMC ve Güvenlik

Mean Well SD-100A-24, endüstriyel elektronik uygulamalarında elektromanyetik uyumluluk açısından çeşitli standartları karşılayacak şekilde tasarlanmıştır.

• EMC Emisyon: EN55032 (CISPR32) Class B

• EMC Bağışıklık: EN61000-4-2, 3, 4, 6, 8

• İzolasyon Dayanımı: Giriş/Çıkış 1.5kV AC

Fiziksel Özellikler

• Boyutlar: 199 × 98 × 38 mm

• Kasa Tipi: Metal kasa

Kullanım Alanları

Mean Well SD-100A-24;

• 12V DC'den 24V DC'ye gerilim dönüşümü

• Endüstriyel otomasyon sistemleri

• Araç içi elektronik sistemler

• Akü beslemeli uygulamalar

• Kontrol ve haberleşme sistemleri

• Mobil DC güç sistemleri

• Elektronik kontrol ekipmanları

• DC enerji altyapıları

gibi DC gerilim dönüşümünün gerekli olduğu uygulamalarda kullanılabilir.

Mean Well SD-100A-24 Teknik Özeti

Mean Well SD-100A-24, 9.5–18V DC giriş gerilimini 24V DC seviyesine dönüştüren, 4.2A nominal çıkış akımına ve 100.8W çıkış gücüne sahip endüstriyel DC-DC dönüştürücüdür.

24V nominal çıkış gerilimi 23–30V DC arasında ayarlanabilir. %84 tipik verimlilik, 1500V AC giriş/çıkış izolasyonu ve kısa devre, aşırı yük ve aşırı gerilim korumaları sayesinde farklı endüstriyel DC güç uygulamalarında kullanılabilir.

Marka: Mean Well
Model: SD-100A-24
Seri: SD-100
Ürün Tipi: DC-DC Dönüştürücü
Giriş: 9.5–18V DC
Çıkış: 24V DC
Nominal Çıkış Akımı: 4.2A
Ayarlanabilir Çıkış: 23–30V DC
Nominal Güç: 100.8W
Verim: %84
İzolasyon: 1500V AC
