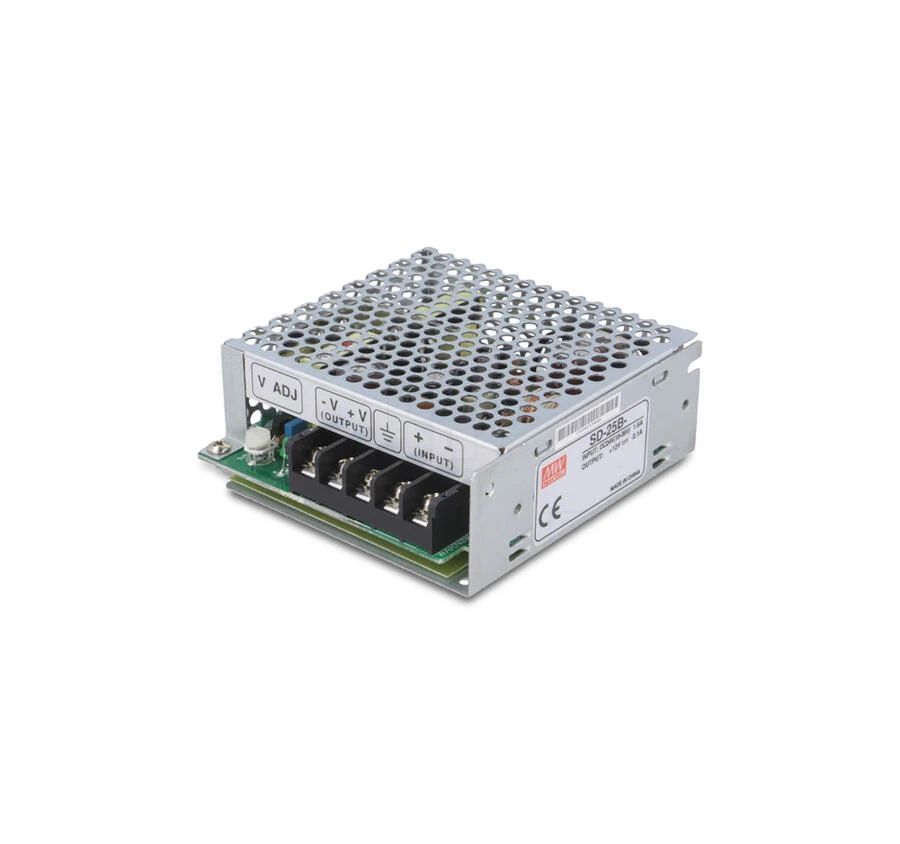

Meanwell Sd-25B-5 18-36VDC 5VDC 5.0A Güç Kaynağı

Mean Well SD-25B-5 19-36V DC Giriş 5V 5A 25W DC-DC Dönüştürücü

Mean Well SD-25B-5, DC gerilimi farklı bir DC gerilim seviyesine dönüştürmek için tasarlanmış 25W gücünde endüstriyel DC-DC dönüştürücüdür. Ürün, 19–36V DC giriş gerilimini 5V DC çıkış gerilimine dönüştürür ve 5A nominal çıkış akımı sağlar.

SD-25B-5; kısa devre, aşırı yük ve aşırı gerilim korumaları, 1500V AC giriş/çıkış izolasyonu ve kompakt metal kasasıyla endüstriyel DC güç uygulamalarında kullanılmak üzere geliştirilmiştir.

Temel Teknik Özellikler

• Marka: Mean Well

• Model: SD-25B-5

• Seri: SD-25

• Ürün Tipi: DC-DC Dönüştürücü

• Giriş Gerilimi: 19–36V DC

• Çıkış Gerilimi: 5V DC

• Nominal Çıkış Akımı: 5A

• Çıkış Akımı Aralığı: 0–5A

• Nominal Çıkış Gücü: 25W

• Çıkış Gerilimi Ayar Aralığı: 4,5–5,5V DC

• Verim: %72

• Ripple & Noise: 100mVp-p

• Anahtarlama Frekansı: 83kHz

• Giriş / Çıkış İzolasyonu: 1500V AC

19–36V DC Giriş

Mean Well SD-25B-5, 19–36V DC giriş gerilimi aralığında çalışacak şekilde tasarlanmıştır.

Bu nedenle ürün özellikle nominal 24V DC sistemlerde, giriş geriliminin 5V DC seviyesine düşürülmesi gereken uygulamalarda kullanılabilir.

Datasheet üzerinde belirtilen tipik DC giriş akımı:

1,6A / 24V DC

seviyesindedir.

5V DC 5A Çıkış

SD-25B-5 modelinin nominal çıkış değerleri:

• Çıkış Gerilimi: 5V DC

• Nominal Akım: 5A

• Akım Aralığı: 0–5A

• Nominal Güç: 25W

şeklindedir.

Dolayısıyla ürün 50A çıkış sağlayan bir güç kaynağı değildir. Doğru nominal çıkış akımı 5A'dir.

Ayarlanabilir Çıkış Gerilimi

Ürünün 5V DC nominal çıkışı belirli bir aralıkta ayarlanabilir.

Çıkış Gerilimi Ayar Aralığı: 4,5–5,5V DC

Bu özellik, bağlı yükün veya uygulamanın gerektirdiği küçük gerilim ayarlamalarının yapılmasına olanak sağlar.

Çıkış Performansı

Mean Well SD-25B-5 için datasheette belirtilen çıkış performans değerleri:

• Ripple & Noise: 100mVp-p

• Gerilim Toleransı: ±%2

• Line Regulation: ±%0,5

• Load Regulation: ±%0,5

şeklindedir.

2:1 Geniş Giriş Aralığı

SD-25 serisinin öne çıkan özelliklerinden biri 2:1 geniş giriş gerilimi aralığıdır.

SD-25B-5 modeli için bu aralık:

19–36V DC

olarak tanımlanmıştır.

Bu yapı, giriş geriliminde belirli seviyelerde değişiklik yaşanan DC sistemlerde ürünün çalışma aralığını korumasına yardımcı olur.

Elektriksel İzolasyon

Mean Well SD-25B-5, giriş ve çıkış devreleri arasında 1500V AC izolasyon sağlar.

Bu izolasyon, DC-DC dönüşüm uygulamalarında giriş ve çıkış taraflarının elektriksel olarak birbirinden ayrılmasına yardımcı olur.

Koruma Özellikleri

Mean Well SD-25B-5 üzerinde dahili olarak:

• Kısa devre koruması

• Aşırı yük koruması

• Aşırı gerilim koruması

bulunur.

Aşırı Yük Koruması

Aşırı yük koruması nominal çıkış gücünün yaklaşık:

%105–150

seviyesinde devreye girer.

Koruma sistemi hiccup mode yöntemiyle çalışır. Hata veya aşırı yük durumu ortadan kalktığında cihaz otomatik olarak normal çalışma durumuna döner.

Aşırı Gerilim Koruması

SD-25B-5 modelinin aşırı gerilim koruma aralığı:

5,75–6,75V DC

seviyesindedir.

Koruma, çıkış geriliminin güvenli çalışma değerinin üzerine çıkması durumunda bağlı yükün ve güç kaynağının korunmasına yardımcı olur.

Soğutma ve Çalışma Koşulları

Ürün kompakt metal kasaya sahiptir ve endüstriyel kullanım koşullarına uygun olarak tasarlanmıştır.

• Çalışma Sıcaklığı: -10°C ile +60°C

• Çalışma Nem Aralığı: %20–90 RH, yoğuşmasız

• Depolama Sıcaklığı: -20°C ile +85°C

• Depolama Nem Aralığı: %10–95 RH

• Anahtarlama Frekansı: 83kHz

Fiziksel Özellikler

• Boyutlar: 99 × 97 × 36 mm

• Kasa Tipi: Metal kasa

• Garanti: 2 yıl

Kullanım Alanları

Mean Well SD-25B-5;

• 24V DC kontrol sistemleri

• Endüstriyel otomasyon sistemleri

• Elektronik kontrol devreleri

• Telekomünikasyon ekipmanları

• DC beslemeli makine sistemleri

• Araç içi elektronik sistemler

• 24V DC'den 5V DC'ye gerilim dönüşümü gereken uygulamalar

gibi DC gerilim dönüşümüne ihtiyaç duyulan sistemlerde kullanılabilir.

Mean Well SD-25B-5 Teknik Özeti

Mean Well SD-25B-5, 19–36V DC giriş gerilimini 5V DC seviyesine dönüştüren, 5A nominal çıkış akımına ve 25W çıkış gücüne sahip endüstriyel DC-DC dönüştürücüdür.

Çıkış gerilimi 4,5–5,5V DC arasında ayarlanabilir. %72 verimlilik, 1500V AC giriş/çıkış izolasyonu ve kısa devre, aşırı yük ve aşırı gerilim korumaları sayesinde farklı endüstriyel DC güç uygulamalarında kullanılabilir.

Marka: Mean Well
Model: SD-25B-5
Seri: SD-25
Ürün Tipi: DC-DC Dönüştürücü
Giriş: 19–36V DC
Çıkış: 5V DC
Nominal Çıkış Akımı: 5A
Ayarlanabilir Çıkış: 4,5–5,5V DC
Nominal Güç: 25W
Verim: %72
İzolasyon: 1500V AC
