Meanwell Tdr-960-24 Trifaz Smps 24V 40A Güç Kaynağı 380V 3 Fazlı Güç Kaynağı

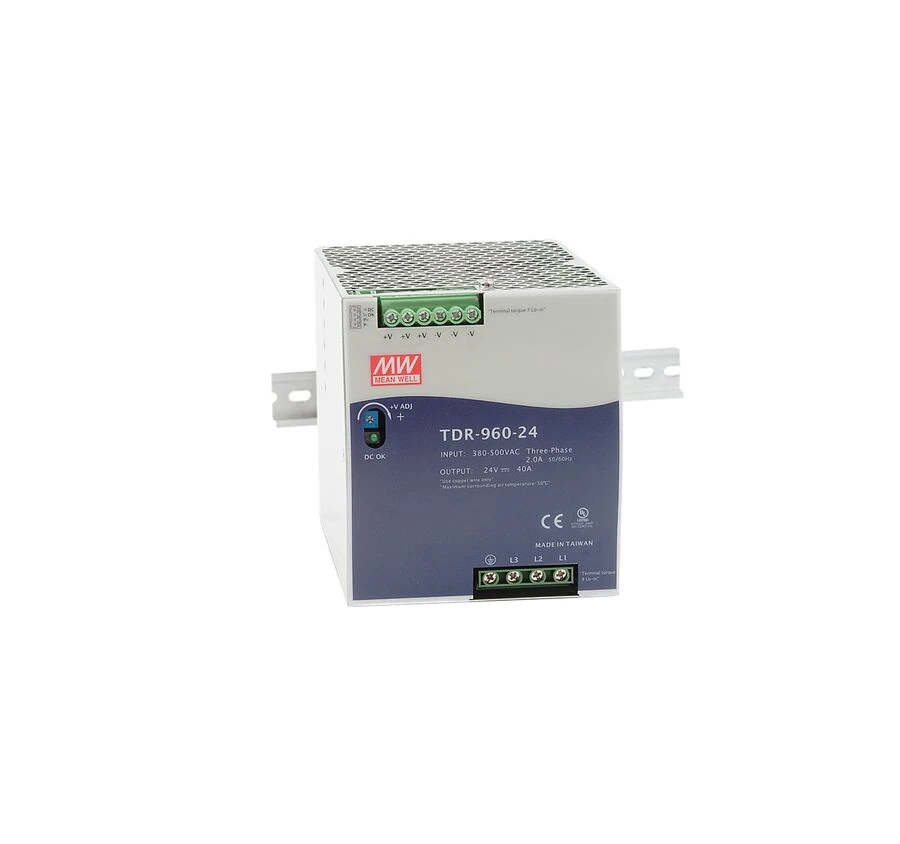

Mean Well TDR-960-24 24V 40A 960W Trifaze DIN Ray Güç Kaynağı

Mean Well TDR-960-24, yüksek güç gerektiren endüstriyel uygulamalar için geliştirilmiş, 960W gücünde trifaze DIN ray tipi güç kaynağıdır. Ürün 24V DC nominal çıkış gerilimi ve 40A nominal çıkış akımı sağlar.

TDR-960-24, 340–550V AC üç faz giriş gerilimi aralığında çalışabilir. Datasheet bilgisine göre iki faz ile çalışma da mümkündür. Ayrıca 480–780V DC giriş desteğine sahiptir. Bu geniş giriş aralığı sayesinde endüstriyel otomasyon panoları, makine sistemleri ve yüksek güç gerektiren kontrol uygulamalarında kullanılabilir.

Çıkış gerilimi 24V ile 28V DC arasında ayarlanabilir. Dahili aktif PFC fonksiyonu, yüksek verimlilik ve düşük güç kaybı sağlarken kısa devre, aşırı yük, aşırı gerilim ve aşırı sıcaklık korumaları sistem güvenliğini destekler.

Öne Çıkan Özellikler

• Model: TDR-960-24

• Seri: TDR-960

• Çıkış Gerilimi: 24V DC

• Nominal Çıkış Akımı: 40A

• Çıkış Akımı Aralığı: 0–40A

• Nominal Güç: 960W

• Çıkış Gerilimi Ayar Aralığı: 24–28V DC

• AC Giriş Gerilimi: 340–550V AC, üç faz

• DC Giriş Gerilimi: 480–780V DC

• İki Faz Çalışma: Desteklenir

• Frekans Aralığı: 47–63Hz

• Verim: %94

• Ripple & Noise: 180mVp-p

• Gerilim Toleransı: ±%1

• Line Regulation: ±%0,5

• Load Regulation: ±%1

• Soğutma: Serbest hava konveksiyonu

• Montaj: TS-35/7.5 veya TS-35/15 DIN ray

• PFC: Dahili aktif PFC

• DC OK: Dahili röle kontağı

• Çalışma Sıcaklığı: -30°C ile +70°C

Giriş Özellikleri

Mean Well TDR-960-24, 340–550V AC üç fazlı şebeke sistemlerinde kullanılmak üzere tasarlanmıştır. Geniş giriş gerilimi aralığı sayesinde farklı endüstriyel enerji altyapılarına uyum sağlar.

Ürünün tipik AC giriş akımı:

• 400V AC'de: 2A

• 500V AC'de: 1,4A

Soğuk başlangıç ani giriş akımı 60A seviyesindedir.

Koruma Özellikleri

Kısa Devre Koruması:
Çıkış tarafında meydana gelebilecek kısa devre durumlarına karşı dahili koruma sağlar.

Aşırı Yük Koruması:
Nominal çıkış gücünün yaklaşık %105–130 aralığında koruma devreye girer. Sabit akım sınırlama yöntemi uygulanır ve aşırı yük durumunun devam etmesi halinde güç kaynağı kapanır. Yeniden enerji verilerek normal çalışmaya döndürülebilir.

Aşırı Gerilim Koruması:
TDR-960-24 modelinde aşırı gerilim koruması yaklaşık 29–33V aralığında devreye girer.

Aşırı Sıcaklık Koruması:
Güç anahtarının soğutucusunda sıcaklık yaklaşık 90°C ±5°C seviyesine ulaştığında koruma devreye girer. Sıcaklık normale döndüğünde cihaz otomatik olarak tekrar çalışabilir.

Dahili Aktif PFC

TDR-960-24, EN61000-3-2 standardına uygun dahili aktif PFC fonksiyonuna sahiptir. Bu özellik özellikle yüksek güçlü endüstriyel güç kaynaklarında şebekeden çekilen enerjinin daha verimli kullanılmasına yardımcı olur.

DIN Ray Montajı

Ürün, TS-35/7.5 ve TS-35/15 DIN ray sistemlerine monte edilebilir. Yaklaşık 110 mm genişliğindeki kompakt endüstriyel tasarımı sayesinde pano içerisinde yüksek güç kapasitesine rağmen alanın verimli kullanılmasına yardımcı olur.

DC OK Röle Kontağı

Mean Well TDR-960-24 üzerinde güç kaynağının DC çıkış durumunu takip etmek amacıyla DC OK röle kontağı bulunur. Bu özellik otomasyon sistemlerinde güç kaynağının durumunun PLC, kontrol sistemi veya diğer izleme ekipmanları üzerinden takip edilmesini kolaylaştırır.

Mean Well TDR-960-24 Teknik Özeti

Mean Well TDR-960-24; 24V DC, 40A ve 960W çıkış sağlayan, trifaze girişli yüksek güçlü DIN ray güç kaynağıdır. 340–550V AC üç faz giriş aralığı, 24–28V ayarlanabilir çıkışı, %94'e varan verimliliği, aktif PFC fonksiyonu ve kapsamlı koruma özellikleri ile endüstriyel otomasyon ve pano uygulamalarında güçlü bir DC besleme çözümü sunar.

Marka: Mean Well
Model: TDR-960-24
Seri: TDR-960
Çıkış: 24V DC / 40A
Güç: 960W
Giriş: 340–550V AC üç faz / 480–780V DC
Montaj Tipi: DIN Ray
