Gelince Haber Ver| Montaj açıklaması | NOT: Kabloları döşerken izin verilen eğme yarıçaplarına uyun, zira eğme kuvvetleri çok yüksek olursa, koruma sınıfı tehlike altına girebilir. Örneğin kablo bağları kullanarak konnektörün öncesindeki mekanik yükleri azaltın. |
| Uygulamaya yönelik not | Kullanılmayan slotlar, ilk işletime almadan önce yalıtılarak kapatılmalıdır. Uygun yalıtım elemanları, "Aksesuarlar" başlığı altında bulunabilir. |
| Uygulama | Standart |
| Kutup sayısı | 4 |

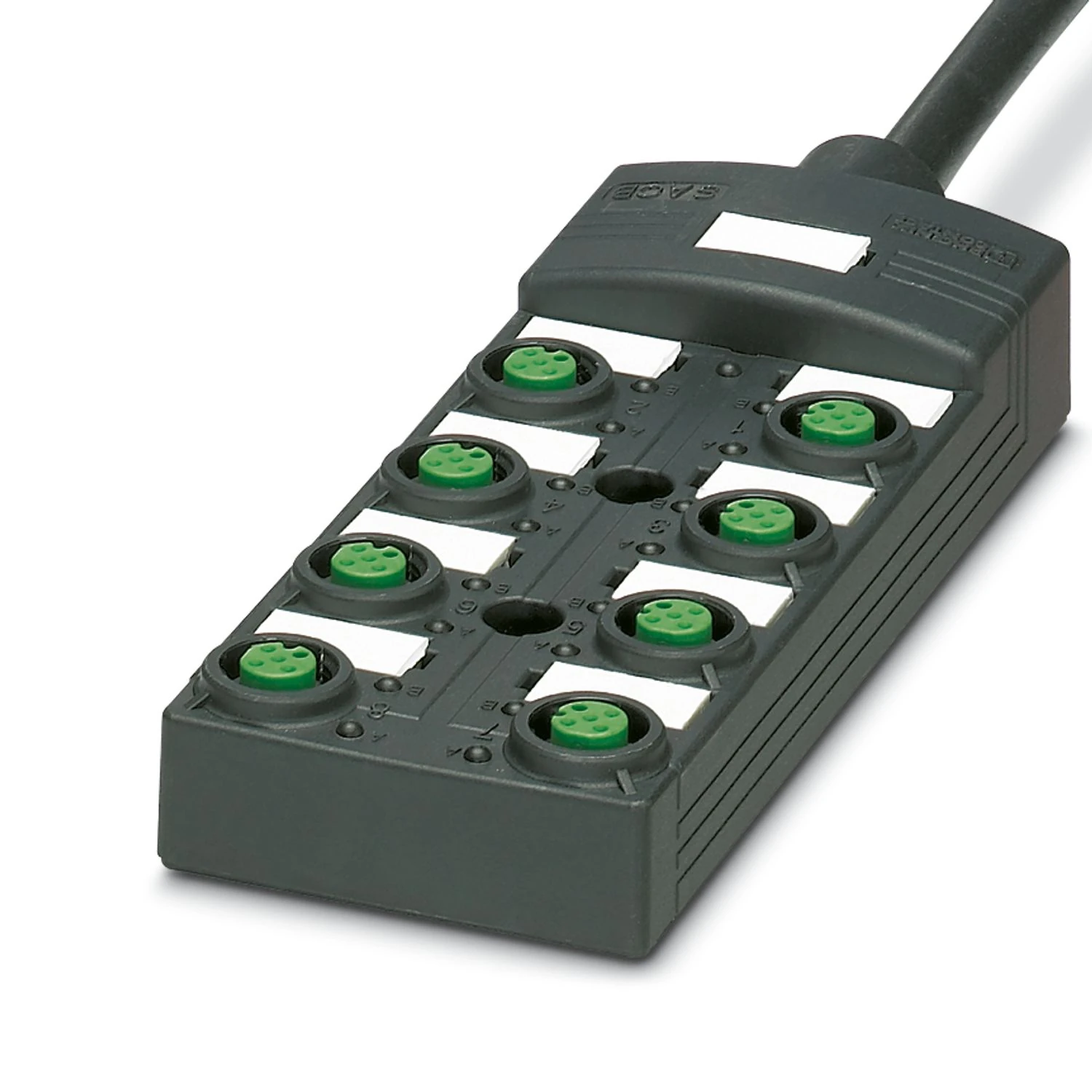

| Slot sayısı | 8 |
| Kodlama | A |
| LED | evet |
| İzlenen fonksiyon | Besleme gerilimi |
| Görsel temsil | yeşil LED |
| Maks. işletme gerilimi U max | 30 V DC |
| Lokal diyagnostikler | Besleme gerilimi yeşil LED |
| I/O durum göstergesi Sarı LED | |
| Nominal gerilim U N | 24 V DC |
| Nominal akım, toplam | 12 A |
| Slot başına maks. akım taşıma kapasitesi | 2 A |
| Slot başına akım taşıma kapasitesi | 4 A |
| Sensör/aktüatör bağlantı sistemi | M12 dişi konnektör |
| Sensör/aktüatör kablosu sıkma torku | 0,4 Nm |
| Muhafazayı tespit etmek için bağlantı vidasını sıkma torku. | 0,5 Nm |
| Slot/konum = Kablo rengi veya bağlantı | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 5 / 4 (A) = PK | |
| 6 / 4 (A) = RD | |
| 7 / 4 (A) = BK | |
| 8 / 4 (A) = VT | |
| 1-8 / 1 (+ 24 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GNYE |
| Durum göstergesi mevcut | evet |
| Boyutlu çizim | |
| Genişlik | 54 mm |
| Yükseklik | 23 mm |
| Uzunluk | 149 mm |
| Malzeme Dişli kovan | PBT |
| Malzeme Muhafaza | PBT |
| Malzeme Kalıp bileşeni | PUR |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Sızdırmaz malzeme O-ring | NBR |
| Kontak malzemesi | Cu alaşımı |
| Kontak yüzey malzemesi | altın kaplı |
| Kontak taşıyıcı malzemesi | PA |
| Kablo uzunluğu | 5 m |
| Boyutlu çizim | |
| Kablo ağırlığı | 107,4 kg/km |
| UL AWM Tipi | 20549 (80°C/300 V) |
| Kutup sayısı | 11 |
| Ekranlı | hayır |
| Kablo tipi | PUR/PVC siyah [PUR] |
| İletken yapısı, sinyal hattı | 19x 0,15 mm |
| AWG sinyal hattı | 22 |
| İletken yapısı, besleme gerilimi | 42x 0,15 mm |
| AWG enerji besleme | 18 |
| Kablo kesiti | 8x 0,34 mm² (Sinyal hattı) |
| 3x 0,75 mm² (Güç kablosu) | |
| İzolasyon dahil kablo çapı | 1,3 mm ±0,1 mm (Sinyal hattı) |
| 1,8 mm ±0,1 mm (Güç kablosu) | |
| Dış kablo çapı | 8,50 mm ±0,2 mm |
| Dış kılıf, malzeme | PUR |
| Dış kılıf, renk | siyah RAL 9005 |
| İletken malzeme | Çıplak Cu litz telleri |
| Kablo izolasyon malzemesi | PVC |
| Tek tel, renk | kahverengi, mavi, yeşil/sarı, beyaz, yeşil, sarı, gri, pembe, kırmızı, siyah, mor |
| İç kılıf kalınlığı | ≥ 0,15 mm |
| Kalınlık, dış kılıf | ≥ 0,38 mm |
| Genel bükülme | Katmanlı kıvrılmış kablolar |
| Maks. iletken direnci | ≤ 53 Ω/km (Sinyal hattı) |
| ≤ 26 Ω/km (Güç kablosu) | |
| İzolasyon direnci | ≥ 5 MΩ*km |
| Nominal gerilim, kablo | 300 V AC |
| Test gerilimi İletken/İletken | 2000 V (50 Hz, 5 dk) |
| Minimum eğilme yarıçapı, sabit kurulum | 7,5 x D |
| Minimum eğilme yarıçapı, esnek kurulum | 10 x D |
| En küçük eğilme yarıçapı, sabit montaj | 64 mm |
| En küçük eğilme yarıçapı, hareketli montaj | 85 mm |
| Dinamik yük kapasitesi (eğme) | Maks. eğilme yarıçapları: 1500000, Eğilme yarıçapı: 10 x D, Travers yolu: 2 m, Travers oranı: 2 m/s |
| Ateşe dayanıklılık | DIN EN 50265 |
| Yağa dayanıklılık | VDE 0472 Kısım 803'e uygun |
| Diğer direnç | Asid, alkalin çözeltileri ve solventlere yüksek dayanım |
| Önemli özellikler | silikon içermez |
| Ortam sıcaklığı (çalışma) | -40 °C ... 90 °C (kablo, sabit montaj) |
| -5 °C ... 80 °C (Kablo, sabit montaj) |
| Koruma sınıf | IP65 |
| IP67 | |
| Ortam sıcaklığı (çalışma) | -25 °C ... 80 °C |
| Standart tanımlama | M12 fiş konnektör |
| Standartlar/spesifikasyonlar | IEC 61076-2-101 |
| Ürün numarası | 1452699 |
| Ambalaj birimi | 1 pc |
| Satış Kodu | AF3 |
| Ürün Kodu | AF3CBA |
|
