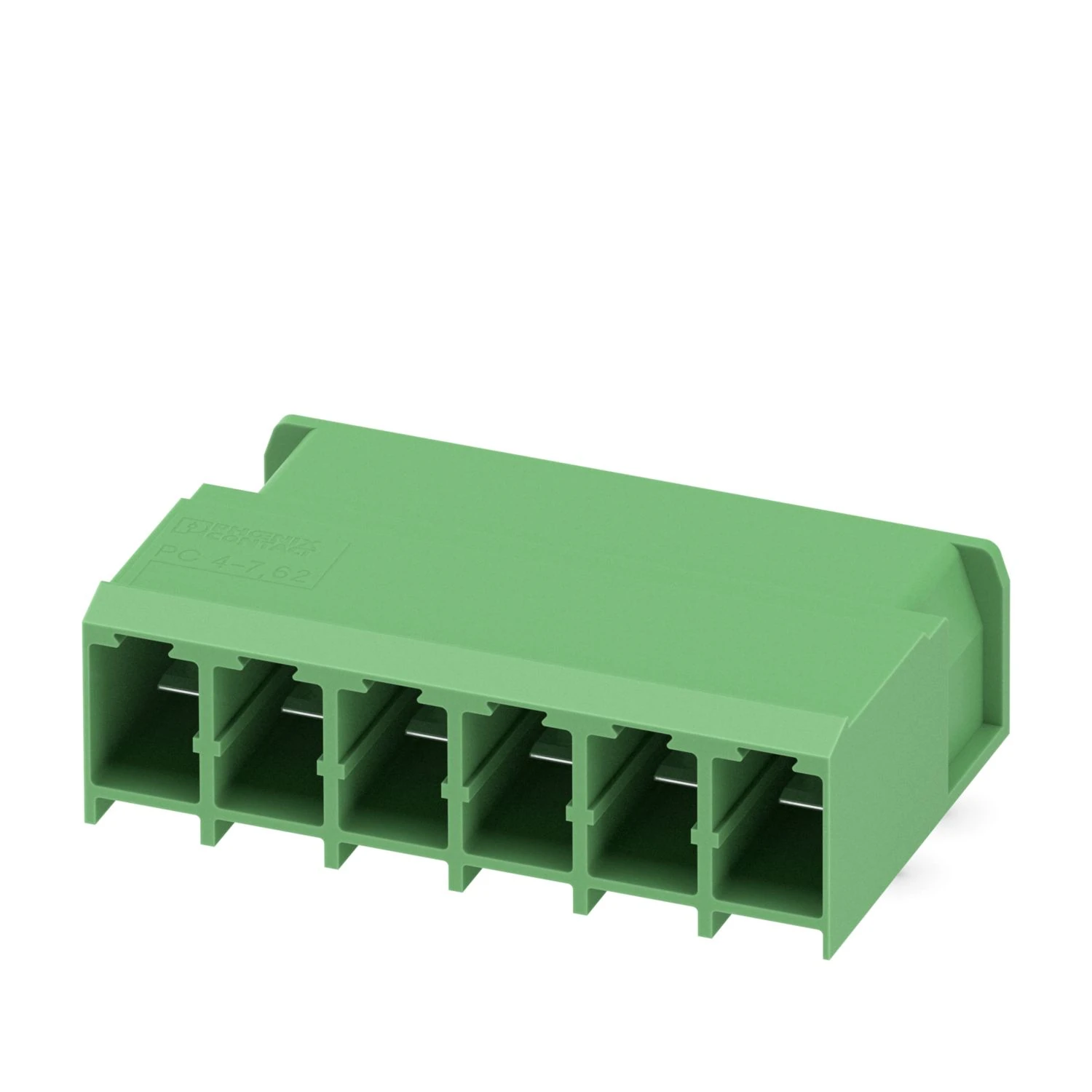

Gelince Haber VerBu ürün, baskılı devre kartı gövde yapısında olup PC 4/..-G ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Baskılı devre kartı gövde; Ürün Gamı: PC 4/..-G; Kutup Sayısı: 6; Pin Aralığı: 7,62 mm Ek bilgi: Çalışma Durumu: IEC 61984'e uygun olarak COMBICON konnektörlerinde anahtarlama gücü (COC) yoktur. Gerilim taşırken veya yük altında sökülüp takılmamalıdırlar.
| Ürün Tipi | Baskılı devre kartı gövde |
|---|---|
| Ürün Gamı | PC 4/..-G |
| Ürün Grubu | COMBICON Connectors L |
| Tasarım | Standart |
| Kutup Sayısı | 6 |
| Pin Aralığı | 7,62 mm |
| Bağlantı Sayısı | 6 |
| Satır Sayısı | 1 |
| Potansiyel Sayısı | 6 |
| Montaj Tipi | onsuz |
| Pin Dizilimi | Lineer pinleme |
| Potansiyel Başına Lehim Pini | 2 |
| Özellikler | |
| Nominal Akım I N | 20 A |
|---|---|
| Nominal Gerilim U N | 630 V |
| Kontak Direnci | 0,5 mΩ |
| Nominal Gerilim (III/3) | 400 V |
| Nominal Aşırı Gerilim (III/3) | 6 kV |
| Nominal Gerilim (III/2) | 630 V |
| Nominal Aşırı Gerilim (III/2) | 6 kV |
| Anma Gerilimi (II/2) | 630 V |
| Nominal Aşırı Gerilim (II/2) | 6 kV |
| Montaj Tipi | Dalga lehimleme |
|---|---|
| Pin Dizilimi | Lineer pinleme |
| Malzeme Verisi - Kontak | |
| Not | WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz |
|---|---|
| Kontak Malzemesi | Cu alaşımı |
| Yüzey Özellikleri | Kalay kaplı |
| Metal Yüzey Temas Alanı (Üst Katman) | Kalay (5 µm - 7 µm Sn) |
| Metal Yüzey Temas Alanı (Orta Katman) | Nikel (2 µm - 5 µm Ni) |
| Metal Yüzey Lehim Alanı (Üst Katman) | Kalay (5 µm - 7 µm Sn) |
| Metal Yüzey Lehim Alanı (Orta Katman) | Nikel (2 µm - 5 µm Ni) |
| Malzeme Verisi - Muhafaza | |
| Renk (Muhafaza) | yeşil (6021) |
| Yalıtım Malzemesi | PA |
| İzolasyon Malzeme Grubu | I |
| IEC 60112'Ye Göre CTI | 600 |
| UL 94'E Uygun Yanmazlık Sınıfı | V0 |
| EN 60695-2-12'Ye Göre Akkor Tel Yanmazlık İndisi GWFI | 850 |
| EN 60695-2-13'E Göre Akkor Tel Tutuşma Sıcaklığı GWIT | 775 |
| EN 60695-10-2'Ye Göre Küre Basınç Testi İçin Sıcaklık | 125 °C |
| Çalışma Durumu | IEC 61984'e uygun olarak COMBICON konnektörlerinde anahtarlama gücü (COC) yoktur. Gerilim taşırken veya yük altında sökülüp takılmamalıdırlar. |
|---|
| Boyutlu Çizim | |
| Pin Aralığı | 7,62 mm |
|---|---|
| Genişlik [G] | 45,7 mm |
| Yükseklik [Y] | 19,25 mm |
| Uzunluk [L] | 29 mm |
| Kurulu Durumda Yükseklik | 14,25 mm |
| Lehim Pin Uzunluğu [P] | 5 mm |
| Pin Ölçüleri | 1 x 0,8 mm |
| PCB Tasarımı | |
| Delik Çapı | 1,3 mm |
| Gözle Muayene | |
| Spesifikasyon | DIN EN 60512-1-1:2003-01 |
|---|---|
| Sonuç | Test geçildi |
| Boyut İncelemesi | |
| Spesifikasyon | DIN EN 60512-1-2:2003-01 |
| İnskripsiyonların Direnci | |
| Spesifikasyon | DIN EN 60068-2-70:1996-07 |
| Polarizasyon Ve Kodlama | |
| Spesifikasyon | IEC 60512-13-5:2006-02 |
| Ara Parçadaki Kontak Taşıyıcı | |
| Spesifikasyon | IEC 60512-15-1:2008-05 |
| Ara Parçadaki Kontak Taşıyıcı Gereklilikler > 20 N | Test geçildi |
| Sökme Ve Takma Kuvvetleri | |
| Spesifikasyon | IEC 60512-13-2:2006-02 |
| Çevrim Sayısı | 50 |
| Kutup Başına Bağlantı Kuvveti, Yaklaşık | 8 N |
| Kutup Başına Çekme Kuvveti, Yaklaşık | 5 N |
| Termal Test | Test Grubu C | |
| Spesifikasyon | IEC 60512-5-1:2002-02 |
|---|---|
| Test Edilen Kutup Sayısı | 12 |
| İzolasyon Direnci | |
| Spesifikasyon | DIN EN 60512-3-1:2003-01 |
| İzolasyon Direnci, Bitişik Kutuplar | > 5 MΩ |
| Hava Klerans Ve Sürünme Mesafeleri | | |
| Spesifikasyon | IEC 60664-1:2007-04 |
| İzolasyon Malzeme Grubu | I |
| Karşılaştırmalı İzleme Dizini (IEC 60112) | CTI 600 |
| Nominal İzolasyon Gerilimi (III/3) | 400 V |
| Nominal Aşırı Gerilim (III/3) | 6 kV |
| Minimum Klerans Değeri - Homojen Olmayan Saha (III/3) | 5,5 mm |
| Minimum Krepaj Mesafesi (III/3) | 5,5 mm |
| Nominal İzolasyon Gerilimi (III/2) | 630 V |
| Nominal Aşırı Gerilim (III/2) | 6 kV |
| Minimum Klerans Değeri - Homojen Olmayan Saha (III/2) | 5,5 mm |
| Minimum Krepaj Mesafesi (III/2) | 5,5 mm |
| Nominal İzolasyon Gerilimi (II/2) | 630 V |
| Nominal Aşırı Gerilim (II/2) | 6 kV |
| Minimum Klerans Değeri - Homojen Olmayan Saha (II/2) | 5,5 mm |
| Minimum Krepaj Mesafesi (II/2) | 5,5 mm |
| Dayanım Testi | |
| Spesifikasyon | IEC 60512-9-1:2010-03 |
|---|---|
| Deniz Seviyesinde Darbe Dayanım Gerilimi | 7,3 kV |
| Kontak Direnci R 1 | 0,5 mΩ |
| Kontak Direnci R 2 | 0,6 mΩ |
| Takma/Sökme Çevrimi | 50 |
| İklim Testi | |
| Spesifikasyon | ISO 6988:1985-02 |
| Aşındırıcı Stres | 0.2 dm 3 SO 2 on 300 dm /40 °C/1 çevrim |
| İsıl Stres | 100 °C/168 h |
| Güç Frekansı Dayanım Gerilimi | 3,31 kV |
| Titreşim Testi | |
| Spesifikasyon | IEC 60068-2-6:2007-12 |
| Frekans | 10 - 150 - 10 Hz |
| Süpürme Hızı | 1 oktav/dk |
| Büyüklük | 0,35 mm (10 Hz ... 60,1 Hz) |
| Hızlanma | 5g (60,1 Hz ... 150 Hz) |
| Her Eksen İçin Test Süresi | 2,5 h |
| Test Talimatları | X-, Y- ve Z-eksenleri |
| Şoklar | |
| Spesifikasyon | IEC 60068-2-27:2008-02 |
| Pals Şekli | Yarı sinüs eğrisi |
| Hızlanma | 30g |
| Şok Süresi | 18 ms |
| Test Talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Ortam Koşulları | |
| Ortam Sıcaklığı (Stok/Nakliye) | -40 °C ... 70 °C |
| Göreceli Nem (Stok/Nakliye) | 30 % ... 70 % |
| Ortam Sıcaklığı (Montaj) | -5 °C ... 100 °C |
| Ortam Sıcaklığı (Çalışma) | -40 °C ... 100 °C (zayıflama eğrisine bağlıdır) |
| Ambalaj Tipi | karton ambalajlı |
|---|
| Ürün Numarası | 1804836 |
|---|---|
| Ambalaj Birimi | 50 pc |
| Satış Kodu | AAD |
| Ürün Kodu | AADSAA |
| GTIN (Küresel Ticari Ürün Numarası) | 4017918046279 |
| Adet Ağırlığı (Ambalaj Dahil) | 10,708 g |
| Adet Ağırlığı (Ambalaj Hariç) | 10,042 g |
| Gümrük Tarife No | 85366930 |
| Menşe Ülke | DE |
| Eclass-13.0 | 27460201 |
|---|---|
| Eclass-15.0 | 27460201 |
| ETIM 10.0 | EC002637 |
| UNSPSC 21.0 | 39121400 |
| B | |
| 300 V | 20 A |
|---|---|
| B | |
| 300 V | 30 A |
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet (Muafiyet Yok) |
|---|---|
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | %0,1 wt oranını aşan hiçbir madde yok |
