Gelince Haber Ver| Seri | Acti 9 |
|---|---|

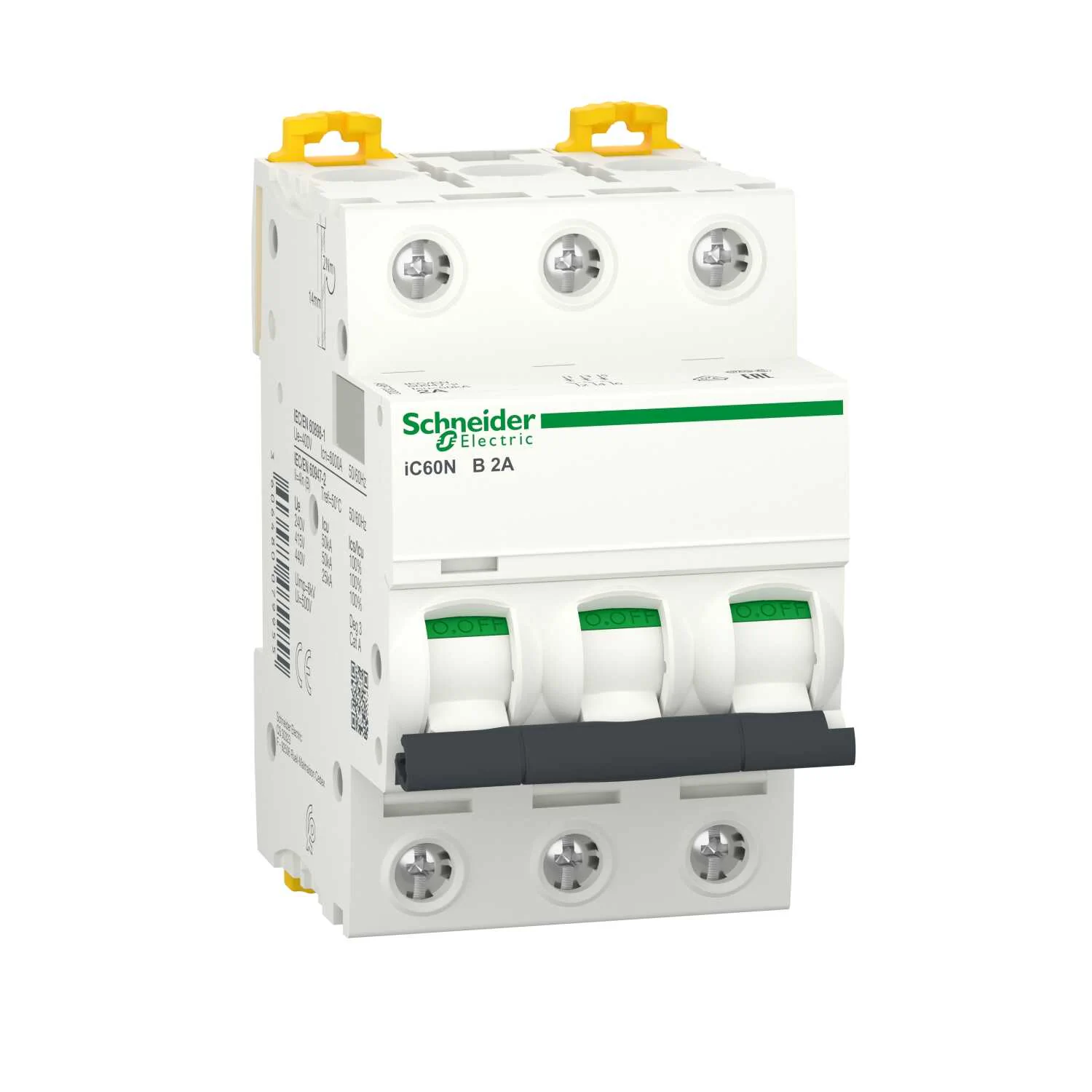

| Ürün Adı | Acti9 iC60 |
| Ürün Ya Da Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | IC60N |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 3P |
| Korumalı Kutupların Sayısı | 3 |
| [in] Nominal Akım | 2 A |
| Şebeke Tipi | DC AC |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Eğim Kodu | B |
| Kullanım Kategorisi | Kategori A 'e uygunEN/IEC 60947-2 |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60898-1 Evet 'e uygunEN/IEC 60947-2 |
| Standartlar | EN/IEC 60947-2 EN/IEC 60898-1 |
| Şebeke Frekansı | 50/60 Hz |
|---|---|
| [ue] Nominal Çalışma Voltajı | 12...133 V AC 50/60 Hz 220...240 V AC 50/60 Hz 380...415 V AC 50/60 Hz 440 V AC 50/60 Hz <= 180 V DC |
| Manyetik Açma Limiti | 4 x In +/- %20 |
| Kesme Kapasitesi | 50 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 25 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2 6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
| [ics] Nominal Hizmet Kesme Kapasitesi | 50 kA 100 % x Icu at 12...133 V AC 50/60 Hz conforming to EN/IEC 60947-2 50 kA 100 % x Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2 50 kA 100 % x Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-2 25 kA 100 % x Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2 10 kA 100 % x Icu at <= 180 V DC conforming to EN/IEC 60947-2 |
| Sınırlama Sınıfı | 3 'e uygunEN/IEC 60898-1 |
| [ui] Nominal Yalıtım Voltajı | 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| [uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunEN/IEC 60947-2 |
| Kontak Konum Göstergesi | Evet |
| Kontrol Tipi | Geçiş |
| Cihaz Üzerii Sinyalizasyon | Açma göstergesi |
| Montaj Tipi | Takılabilir Çıkarılabilir comb busbar kurulu |
| Montaj Desteği | 35 mm DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Üst veya alt: EVET |
| Bağlantı Aralığı | 18 mm fazlar arasında |
| 9 Mm Vida Adımı | 6 |
| Yükseklik | 85 mm |
| Genişlik | 54 mm |
| Derinlik | 78,5 mm |
| Ürün Ağırlığı | 0,375 kg |
| Renk | Beyaz |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 10000 cycles |
| Bağlantılar - Terminaller | Tek terminal (üst veya alt) , for 1 cable(s) , 1…25 mm², sert, bakır Tek terminal (üst veya alt) , for 1 cable(s) , 1…16 mm², esnek, bakır Tek terminal (üst veya alt) , for 1 cable(s) , 1…16 mm², halkalı ve esnek, bakır Tek terminal (üst veya alt) , for 1,0 cable(s) , esnek, bakır veya alüminyum, with ring terminal and accessory |
| Tel Sıyırma Uzunluğu | 14 mm for üst veya alt connection |
| Sıkma Torku | 2 N.m üst veya alt |
| Toprak Kaçağı Koruması | Ayrı blok |
| Ip Koruma Derecesi | IP20 'e uygunIEC 60529 IP40 modüler muhafaza sınıf II) 'e uygunIEC 60529 |
|---|---|
| Kirletme Derecesi | 3 'e uygunEN/IEC 60947-2 |
| Aşırı Gerilim Kategorisi | IV |
| Tropik Iklim | 2 'e uygunIEC 60068-1 |
| Bağıl Nem | 95 % -de 55 °C |
| Çalışma Yüksekliği | 0...2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -35…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Package 1 | PCE, 1 Adet, 5,500 cm x 7,300 cm x 9,500 cm, 334,000 g |
|---|---|
| Package 2 | BB1, 4 Adet, 8,500 cm x 10,000 cm x 22,500 cm, 1,398 kg |
| Package 3 | S03, 44 Adet, 30,000 cm x 30,000 cm x 40,000 cm, 15,780 kg |
| Garanti (Ay Olarak) | 18 |
|---|
