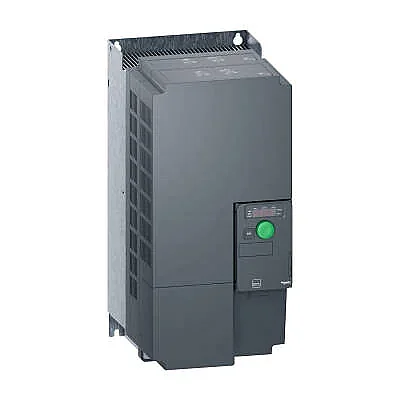

Schneider Electric ATV320D18N4C 18,5kW Hız Kontrol Cihazı
Tükendi
Gelince Haber VerÜrün Detayı
Schneider Electric ATV320D18N4C Değişken Hız Sürücüsü, Altivar Makine ATV320, 18,5 kW, 400 V, 3 Faz, Kompakt. Ürün Ya da Bileşen Tipi: Değişken hızlı sürücü. Montaj Tipi: Duvara monte. Motor Gücü kW: 18,5 kW için Ağı rşart. Dijital giriş tipi STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm DI1...DI6 lojik girişler, 24 V DC (30 V) DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V).
Schneider Electric ATV320D18N4C Değişken Hız Sürücüsü, Altivar Makine ATV320, 18,5 kW, 400 V, 3 Faz, Kompakt. Ürün Ya da Bileşen Tipi: Değişken hızlı sürücü. Ürün Ya da Bileşen Tipi: Değişken hızlı sürücü | ürüne özel uygulama Yüksek güçlü makineler | Model Standart tip | sürücü biçimi Kompakt | Montaj Tipi: Duvara monte | Haberleşme Port Protokolü Modbus seri | seçenek kartı Iletişim modülü, CANopen Iletişim modülü, Profibus DP V1 Iletişim modülü, Profinet Iletişim modülü, Ethernet Powerlink Iletişim modülü, Ethernet/IP Iletişim modülü, DeviceNet | [Us] nominal besleme gerilimi 380…500 V % - 15...10 | Motor Gücü kW: 18,5 kW için Ağı rşart | IP koruma sınıfı IP20 | Dijital giriş sayısı 7 | Dijital giriş tipi STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm DI1...DI6 lojik girişler, 24 V DC (30 V) DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) | Dijital giriş lojiği Pozitif lojik (kaynak) Negatif lojik (blok) | Dijital çıkış sayısı 3 | Dijital çıkış tipi Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA | analog giriş sayısı 3 | analog giriş tipi AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit | analog çıkış sayısı 1 | analog çıkış tipi Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit | röle çıkış tipi Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 çevrim Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 çevrim Yapılandırılabilir röle lojiki R1C Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 çevrim Yapılandırılabilir röle lojiki R2C | maksimum anahtarlama akımı Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A değerinde 250 V AC Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A değerinde 30 V DC Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A değerinde 250 V AC Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A değerinde 30 V DC Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A değerinde 250 V AC Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A değerinde 30 V DC | minimum anahtarlama akımı Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA değerinde 24 V DC | erişim yöntemi Slave CANopen | 4 kadranlı çalışma mümkün Doğru
Teknik Özellikler
| Ürün Ya da Bileşen Tipi | Değişken hızlı sürücü | ürüne özel uygulama Yüksek güçlü makineler | Model Standart tip | sürücü biçimi Kompakt | Montaj Tipi: Duvara monte | Haberleşme Port Protokolü Modbus seri | seçenek kartı Iletişim modülü, CANopen Iletişim modülü, Profibus DP V1 Iletişim modülü, Profinet Iletişim modülü, Ethernet Powerlink Iletişim modülü, Ethernet/IP Iletişim modülü, DeviceNet | [Us] nominal besleme gerilimi 380…500 V % - 15...10 | Motor Gücü kW: 18,5 kW için Ağı rşart | IP koruma sınıfı IP20 | Dijital giriş sayısı 7 | Dijital giriş tipi STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm DI1...DI6 lojik girişler, 24 V DC (30 V) DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) | Dijital giriş lojiği Pozitif lojik (kaynak) Negatif lojik (blok) | Dijital çıkış sayısı 3 | Dijital çıkış tipi Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA | analog giriş sayısı 3 | analog giriş tipi AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit | analog çıkış sayısı 1 | analog çıkış tipi Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit | röle çıkış tipi Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 çevrim Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 çevrim Yapılandırılabilir röle lojiki R1C Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 çevrim Yapılandırılabilir röle lojiki R2C | maksimum anahtarlama akımı Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A değerinde 250 V AC Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A değerinde 30 V DC Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A değerinde 250 V AC Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A değerinde 30 V DC Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A değerinde 250 V AC Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A değerinde 30 V DC | minimum anahtarlama akımı Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA değerinde 24 V DC | erişim yöntemi Slave CANopen | 4 kadranlı çalışma mümkün Doğru | asenkron motor kontrol Profili Gerilim/frekans oranı, 5 nokta Sensörsüz akı vektör kontrolü, standart Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Sensörsüz vektör akı kontrolü - Enerji Tasarrufu Gerilim/frekans oranı, 2 nokta | senkron motor kontrol Profili Sensörsüz vektör kontrolü | Maksimum çıkış frekansı 0,599 kHz | hızlanma ve yavaşlama rampaları Lineer USCUS Rampa anahtarlama Hızlanma/yavaşlama rampası uyarlaması | DC enjeksiyonlu hızlanma/yavaşlama otomatik durdurma | motor kayma kompanzasyonu Otomatik her türlü yük Ayarlanabilir % 0...300 Gerilim/frekans oranında (2 veya 5 puan) geçerli değil | anahtarlama frekansı 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile | nominal anahtarlama frekansı 4 kHz | durana kadar frenleme DC enjeksiyon ile | Fren kesici entegre Doğru | hat akımı 55,3 A değerinde 380 V (Ağı rşart) 42,4 A değerinde 500 V (Ağı rşart) | Maksimum Giriş Akımı 55,3 A | Maksimum çıkış voltajı 500 V | görünen güç 36,7 kVA değerinde 500 V (Ağı rşart) | Şebeke Frekansı: 50...60 Hz | Bağı l simetrik ağ frekansı | toleransı | 5 % | muhtemel hat Isc 22 kA | Yüksek aşırı yükte temel yük akımı 40,0 A | Güvenlik fonksiyonu Güvenli Yön (SDI) ile | Doğru | Güvenlik fonksiyonu ile Güvenli çalışma Durdurma (SOS) | Yanlış | Güvenlik fonksiyonu Güvenli Konum (SP) ile | Güvenlik fonksiyonu ile Güvenli programlanabilir lojik | Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM) | Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile | Sft fct Güvenli Durdurma 2 (SS2) ile | Güvenlik fonksiyonu ile Güvenli tork kapalı (STO) | Kapalı göstergeli Doğru |
|---|
Ticari Veriler
| Ürün Kodu | ATV320D18N4C |
|---|---|
| Marka | Schneider Electric |
