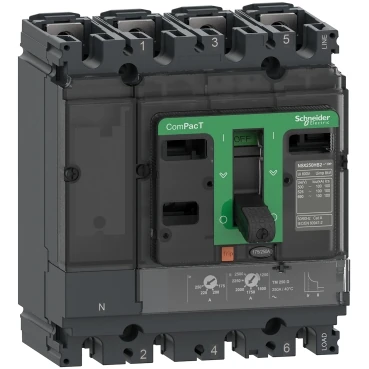

Schneider Electric C10F4TM016 4P 16A Kompakt Şalter
Tükendi
Gelince Haber VerÜrün Detayı
Schneider Electric C10F4TM016 ComPacT Şalter NSX100F 36kA AC 4P4D 16A TMD. Ürün Ya da Bileşen Tipi: Devre kesici. Cihaz Uygulaması: Dağıtım. Kutup Tanımı: 4P. Korumalı Kutup Açıklaması: 4d.
Schneider Electric C10F4TM016 ComPacT Şalter NSX100F 36kA AC 4P4D 16A TMD. Ürün Ya da Bileşen Tipi: Devre kesici. Ürün Adı: ComPacT NSX yeni nesil | Ürün Grubu NSX100F | Ürün Ya da Bileşen Tipi: Devre kesici | Cihaz Uygulaması: Dağıtım | Kutup Tanımı: 4P | Korumalı Kutup Açıklaması: 4d | nötr konum Sol | [In] Nominal Akım: 16 A değerinde 40 °C | [Ue] nominal çalışma voltajı: 690 V AC 50/60 Hz | Şebeke Tipi: AC | Şebeke Frekansı: 50/60 Hz | Yalıtıma Uygunluk: Evet'e uygun EN/IEC 60947-2 | Kullanım Kategorisi: Kategori A | Kesme Kapasitesi: 85 kA Icu değerinde 220/240 V AC 50/60 Hz'e uygun IEC 60947-2 36 kA Icu değerinde 380/415 V AC 50/60 Hz'e uygun IEC 60947-2 35 kA Icu değerinde 440 V AC 50/60 Hz'e uygun IEC 60947-2 25 kA Icu değerinde 500 V AC 50/60 Hz'e uygun IEC 60947-2 22 kA Icu değerinde 525 V AC 50/60 Hz'e uygun IEC 60947-2 8 kA Icu değerinde 660/690 V AC 50/60 Hz'e uygun IEC 60947-2 85 kA Icu değerinde 240 V AC 50/60 Hz'e uygun UL 60947-4-1 25 kA Icu değerinde 480 V AC 50/60 Hz'e uygun UL 60947-4-1 10 kA Icu değerinde 600 V AC 50/60 Hz'e uygun UL 60947-4-1 | Kesme Kapasitesi: F 36 kA 415 V AC | Açma Birimi Adı: TM-D | Açma Birimi Teknolojisi: Termik Manyetik | Açma Birimi Koruma Fonksiyonları: LI | Kontrol Tipi: Geçiş | Circuit breaker mounting mode Sabit | [Ui] nominal yalıtım voltajı: 800 V AC 50/60 Hz | [Uimp] nominal darbe dayanımvoltajı: 8 kV | [Ics] Nominal Hizmet Kesme Kapasitesi: 85 kA değerinde 220/240 V AC 50/60 Hz'e uygun IEC 60947-2 36 kA değerinde 380/415 V AC 50/60 Hz'e uygun IEC 60947-2 35 kA değerinde 440 V AC 50/60 Hz'e uygun IEC 60947-2 12 kA değerinde 500 V AC 50/60 Hz'e uygun IEC 60947-2 11 kA değerinde 525 V AC 50/60 Hz'e uygun IEC 60947-2 4 kA değerinde 660/690 V AC 50/60 Hz'e uygun IEC 60947-2 | Mekanik dayanıklılık: 50000 çevrim
Teknik Özellikler
| Ürün Adı | ComPacT NSX yeni nesil | Ürün Grubu NSX100F | Ürün Ya da Bileşen Tipi: Devre kesici | Cihaz Uygulaması: Dağıtım | Kutup Tanımı: 4P | Korumalı Kutup Açıklaması: 4d | nötr konum Sol | [In] Nominal Akım: 16 A değerinde 40 °C | [Ue] nominal çalışma voltajı: 690 V AC 50/60 Hz | Şebeke Tipi: AC | Şebeke Frekansı: 50/60 Hz | Yalıtıma Uygunluk: Evet'e uygun EN/IEC 60947-2 | Kullanım Kategorisi: Kategori A | Kesme Kapasitesi: 85 kA Icu değerinde 220/240 V AC 50/60 Hz'e uygun IEC 60947-2 36 kA Icu değerinde 380/415 V AC 50/60 Hz'e uygun IEC 60947-2 35 kA Icu değerinde 440 V AC 50/60 Hz'e uygun IEC 60947-2 25 kA Icu değerinde 500 V AC 50/60 Hz'e uygun IEC 60947-2 22 kA Icu değerinde 525 V AC 50/60 Hz'e uygun IEC 60947-2 8 kA Icu değerinde 660/690 V AC 50/60 Hz'e uygun IEC 60947-2 85 kA Icu değerinde 240 V AC 50/60 Hz'e uygun UL 60947-4-1 25 kA Icu değerinde 480 V AC 50/60 Hz'e uygun UL 60947-4-1 10 kA Icu değerinde 600 V AC 50/60 Hz'e uygun UL 60947-4-1 | Kesme Kapasitesi: F 36 kA 415 V AC | Açma Birimi Adı: TM-D | Açma Birimi Teknolojisi: Termik Manyetik | Açma Birimi Koruma Fonksiyonları: LI | Kontrol Tipi: Geçiş | Circuit breaker mounting mode Sabit | [Ui] nominal yalıtım voltajı: 800 V AC 50/60 Hz | [Uimp] nominal darbe dayanımvoltajı: 8 kV | [Ics] Nominal Hizmet Kesme Kapasitesi: 85 kA değerinde 220/240 V AC 50/60 Hz'e uygun IEC 60947-2 36 kA değerinde 380/415 V AC 50/60 Hz'e uygun IEC 60947-2 35 kA değerinde 440 V AC 50/60 Hz'e uygun IEC 60947-2 12 kA değerinde 500 V AC 50/60 Hz'e uygun IEC 60947-2 11 kA değerinde 525 V AC 50/60 Hz'e uygun IEC 60947-2 4 kA değerinde 660/690 V AC 50/60 Hz'e uygun IEC 60947-2 | Mekanik dayanıklılık: 50000 çevrim | elektrik dayanıklılığı: 50000 çevrim değerinde 440 V In/2 30000 çevrim değerinde 440 V In 20000 çevrim değerinde 690 V In/2 10000 çevrim değerinde 690 V In | kutup başı na güç dağı lımı 2,92 W | Montaj Desteği: Arka plaka | Montaj Konumu: Yatay ve dikey Sırtında düz | Üst Bağlantı: Ön | Aşağı Bağlantı: Ön | Bağlantı Aralığı: 35 mm | koruma tipi: L: for aşırı yük koruma (termik) I: for kısa devre koruması (manyetik) | Açma Birimi Derecesi: 16 A değerinde 40 °C | Long-time pick-up adjustment type Ir (thermal protection): Ayarlanabilir | [Ir] long-time protection pick-up adjustment range: 0,7...1 x In | Long-time protection delay adjustment type tr: Sabit | [tr] uzun süreli gecikme ayari: 120…400 s değerinde 1,5 x In 15 s değerinde 6 x Ir | nötr koruma ayarı 1 x Ir (4d) | Instantaneous protection pick-up adjustment type Ii | Sabit | [Ii] instantaneous protection pick-up adjustment range | 190 A | toprak kaçağı koruması Yok | slotların sayısı 5 slot(lar) | Width (W) 140 mm | Height (H) 161 mm | Depth (D) 86 mm | Ürün Ağırlığı: 2,4 kg | aşırı gerilim kategorisi III | elektrik çarpmasına karşı koruma sınıfı | Sınıf II üzerinde ön yüz | kirletme derecesi 3'e uygun IEC 60664-1 | IP Koruma Derecesi: IP40 conforming to IEC 60529 | IK Koruma Derecesi: IK07 conforming to IEC 62262 | Nominal Çalışma Ortam Sıcaklığı: -25…70 °C |
|---|
Ticari Veriler
| Ürün Kodu | C10F4TM016 |
|---|---|
| Marka | Schneider Electric |
