Gelince Haber Ver| Seri | PowerLogic |
|---|---|

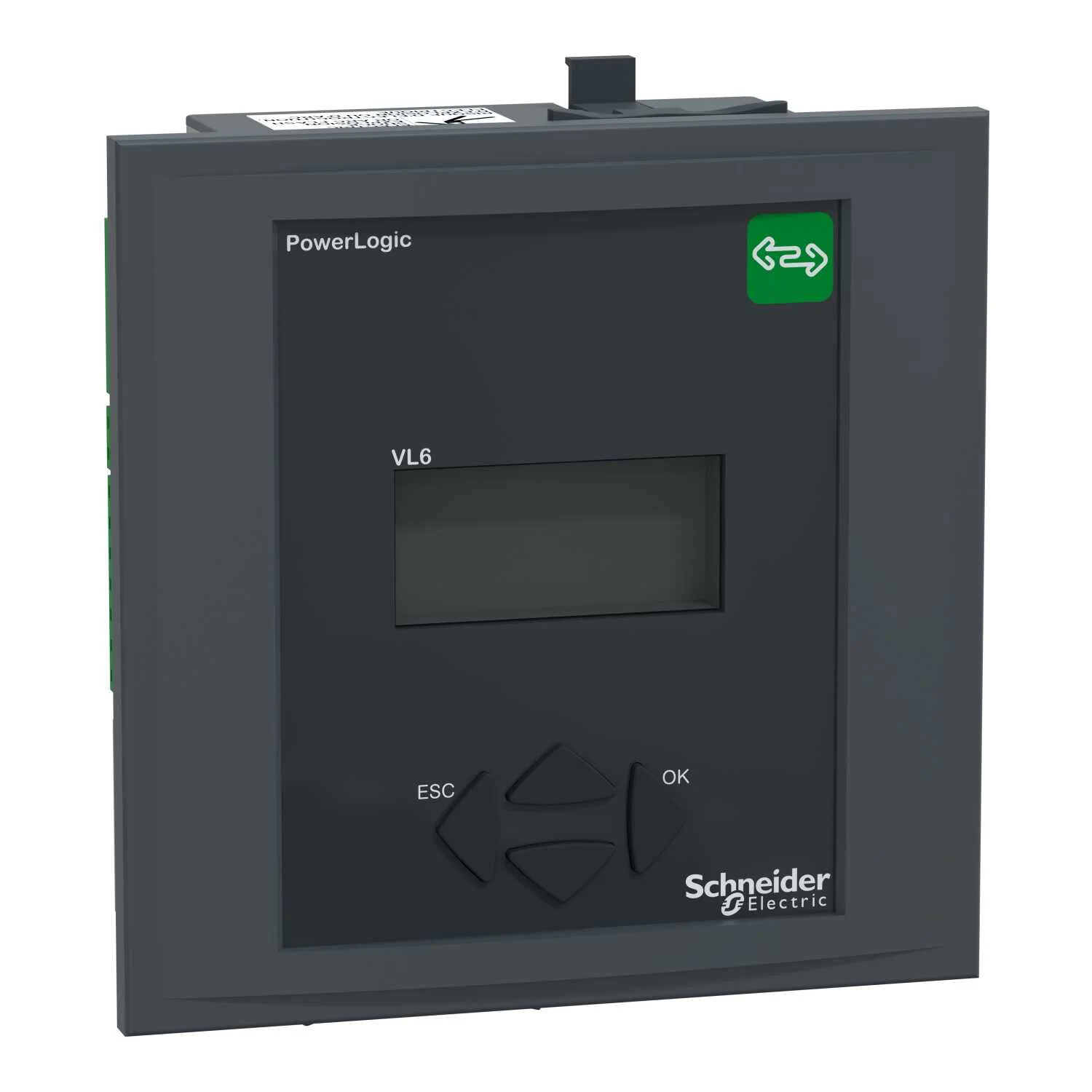

| Ürün Adı | PowerLogic PFC Denetleyicisi |
| Ürün Ya Da Bileşen Tipi | Güç Faktör Kontrolörü |
| Ürün Grubu | VPL6 |
| Kademe Çıkış Kontak Sayısı | 6 |
|---|---|
| [us] Nominal Besleme Gerilimi | 90...550 V AC <= 999 kV AC harici VT ile |
| Ölçüm Akımı | 0…5 A |
| Ölçüm Gerilimi | 90…550 V AC 50/60 Hz |
| Çalışma Modu | Manuel veya otomatik |
| Number Of Quadrant Operation For Generator Application | 4 |
| Cihaz Bağlantısı | Haberleşme protokol: Modbus arayüz: RS485 |
| Giriş Işlevi | Açma-kapama: 1 x kuru kontak |
| Renk Kodu | Ön: koyu gri RAL 7016 |
| Ekran Tipi | Arkadan aydınlatmalı LCD |
| Ekran Boyutu | 56 x 25 mm |
| Kullanılabilir Işlev | Otomatik keşif Ileri düzey programlama (uzman) Manuel programlama Herhangi bir kademe sıralaması Otomatik başlatma |
| Ölçüm Tipi | Güç faktörü ve toplam cos phi (4-kadran) Toplam harmonik akım bozulma THD I Güç faktörü ortalama çalışma Sıcaklık maksimum Faz akımı I1, I2, I3 RMS yükte Etkin güç P, P1, P2, P3 yükte Reaktif güç Q, Q1, Q2, Q3 yükte Görünen güç S, S1, S2, S3 yükte Gerilim U21, U32, U13, V1, V2, V3 yükte |
| Ölçüm Türü | Pano içi sıcaklık Tan φ Tekli gerilim harmonikleri Cos φ Çalışma süresi Güç faktörü Kondansatör aşırı akım yüklemesi (Irms/I1) |
| Görüntülenen Bilgiler | Kademe başı devreye alma-çıkma sayısı Kalan kademe kapasitesi % Kademe büyüklüğü kVAr |
| Alarm Tipleri | Kademe güç kaybı ( 6 A CT) / İşlem: mesaj ve alarm kontağı Kırpışma (düzensiz gerilim kaynağı) / İşlem: mesaj ve alarm kontağı + kademe bloklandı Düşük akım ( 130 % I1) / İşlem: mesaj ve alarm kontağı + kademe iptal edildi Aşırı sıcaklık (50 °C) / İşlem: mesaj ve alarm kontağı + kademe iptal edildi Aşırı sıcaklık (30 °C) / İşlem: fan kontağı Aşırı gerilim (+/- 10 %) / İşlem: mesaj ve alarm kontağı + kontrol engellendi Toplam harmonik bozulma (> 7 %) / İşlem: mesaj ve alarm kontağı + kademe iptal edildi |
| Veri Kaydı | 5 alarm |
| Operational Hours Alarm | 100000 h bakım olmadan |
| Operational Counter Alarm | 65000 cycles bakım olmadan |
| Giriş Tipi | Faz yönü kutbuna duyarsız CT kutbuna duyarsız Faz-nötr Akım giriş CT...X/5 A and X/1 A Faz-faz |
| Çıkış Tipi | Kontrol rölesi: 0.2 A 110 V DC Kontrol rölesi: 1 A 48 V DC Kontrol rölesi: 2 A 400 V AC 50/60 Hz Kontrol rölesi: 1 A 24 V DC Kontrol rölesi: 5 A 250 V AC 50/60 Hz Kontrol rölesi: 5 A 120 V AC 50/60 Hz Fan: 5 A 250 V AC 50/60 Hz Fan: 1 A 48 V DC Alarm rölesi: 5 A 250 V AC 50/60 Hz Alarm rölesi: 1 A 48 V DC |
| Maximum At The Common Terminal | 10 A |
| Ayarlar Uygulama Modu | Manuel Otomatik |
| Ayarın Tipi | Kademe programı seçimi: otomatik Kademe programı seçimi: LIFO Kademe programı seçimi: lineer Aynı kademe içi 2 devreye alma arası gecikme: 5...1200 s Kademe konfigürasyon programlama: otomatik Kademe konfigürasyon programlama: kapalı Kademe konfigürasyon programlama: sabit Hedef cos phi: 0.7 endüktif...0.7 kapasitif Hedef cos phi: çift cos φ |
| Ölçüm Doğruluğu | Gerilim +/- 1 % Akım +/- 1 % Frekans +/- 1 % Enerji (P,Q,S) +/- %2 Cos φ +/- %2 Toplam gerilim harmonik bozulması THD (U) +/- %2 Tekli gerilim harmonikleri +/- 3 % Sıcaklık +/- 3 °C |
| Gecikme Süresi Aralığı | 1...6500 s (yeniden bağlantı) 1...6500 s (yanıtlama) |
| Tedarik Edilen Ekipman | Kullanım kılavuzu |
| Montaj Tipi | Sıva altı monte |
| Montaj Desteği | Panel 1…3 mm |
| Montaj Konumu | Kabin içinde |
| Kesim Boyutları | 138 x 138 mm |
| Yükseklik | 144 mm |
| Genişlik | 144 mm |
| Derinlik | 58 mm |
| Ürün Ağırlığı | 0,6 kg |
| Uyumluluk Kodu | VPL 6 |
| Standartlar | IEC 61000-6-2 EN 61010-1 IEC 61000-6-4 IEC 61326-1 UL 61010-1 |
|---|---|
| Ürün Sertifikaları | EAC NRTL cNRTL CE |
| Ip Koruma Derecesi | Ön yüz: IP41 Arka yüz: IP20 |
| Çalışma Yüksekliği | <= 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -20…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Package 1 | PCE, 1 Adet, 9,200 cm x 17,800 cm x 18,400 cm, 696,000 g |
|---|---|
| Package 2 | S03, 8 Adet, 30,000 cm x 30,000 cm x 40,000 cm, 6,050 kg |
| Package 3 | P06, 64 Adet, 75,000 cm x 60,000 cm x 80,000 cm, 60,348 kg |
| Garanti (Ay Olarak) | 18 |
|---|
