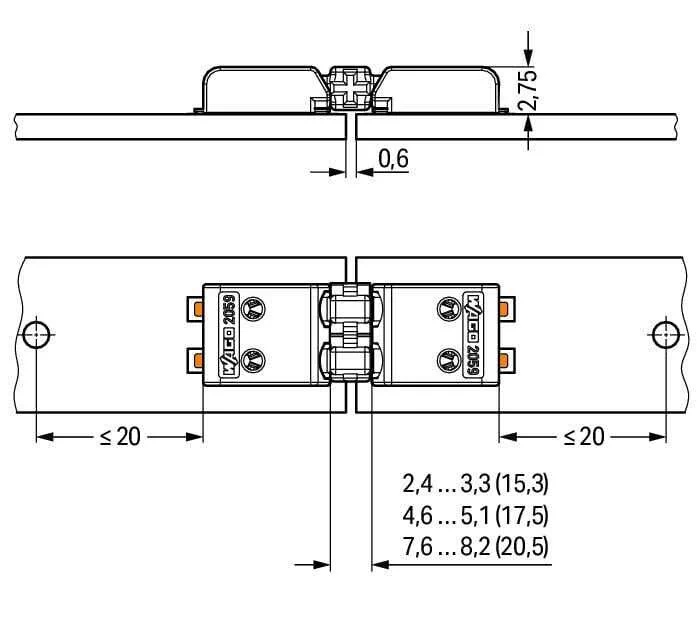

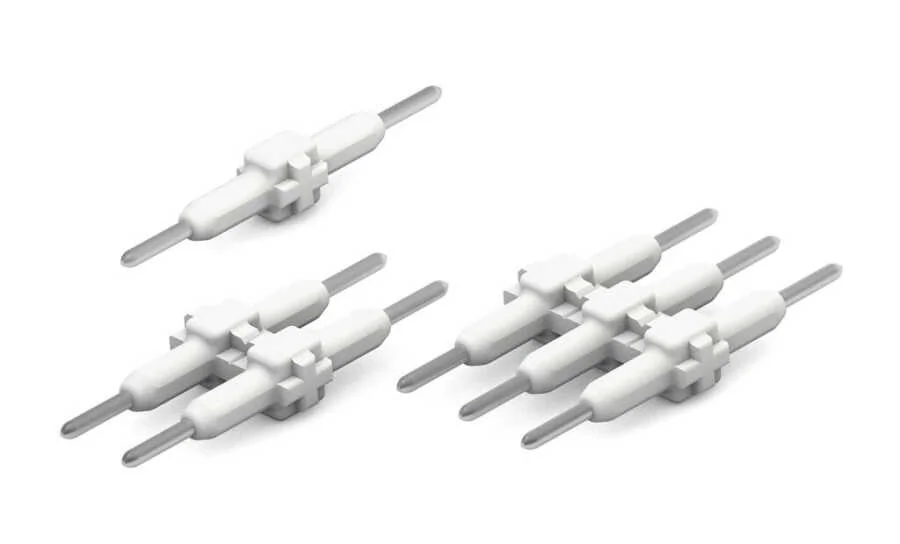

Karttan karta bağlantılar LED module montajını kolaylaştırır Kolay iterek bağlama ve bağlantı kesme
Hesabım
Sepetim
Yukarı
.png)
Tükendi
Gelince Haber VerKarttan karta bağlantılar LED module montajını kolaylaştırır Kolay iterek bağlama ve bağlantı kesme
| 1'e Göre Derecelendirme | IEC/EN 60664-1 | ||
|---|---|---|---|
| Aşırı Gerilim Kategorisi | III | III | II |
| Kirlilik Derecesi | 3 | 2 | 2 |
| Anma Gerilimi | 63 V | 160 V | 320 V |
| Şok Gerilimi | 2.5 kV | ||
| Nominal Akım | 3 A |
| 1'e Göre Derecelendirme | IEC/EN 60664-1 | ||
|---|---|---|---|
| Aşırı Gerilim Kategorisi | III | III | II |
| Kirlilik Derecesi | 3 | 2 | 2 |
| Anma Gerilimi | 63 V | 160 V | 320 V |
| Şok Gerilimi | 2.5 kV | ||
| Nominal Akım | 3 A |
| Toplam Potansiyel Sayısı | 1 |
|---|
| Kutup Sayısı | 1 |
|---|
| Kutup Sayısı | 1 |
|---|

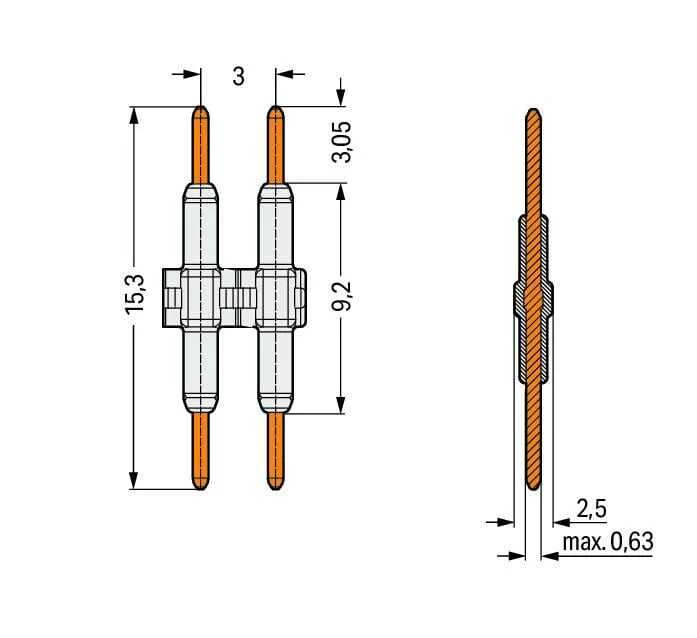

| Pin Aralığı | 3 mm / 0.118 inches |
|---|---|
| Genişlik | 2,7 mm / 0.106 inches |
| Yükseklik | 2,5 mm / 0.098 inches |
| Derinlik | 15,3 mm / 0.602 inches |
| Takıp Çıkarma Sayısı | 10 |
|---|---|
| Takıp Çıkarma Sayısı | 10 connections/disconnections (max.) |
| Uygun | SMD PCB klemensleri için; 2059 Serisi |
| Renk | beyaz |
|---|---|
| Malzeme Grubu | I |
| İzolasyon Malzemesi | Poliamid 66 (PA 66) |
| Ul 94'e Göre Tutuşabilirlik Değeri | V0 |
| Kontak Materyali | Bakır alaşım |
| Kontak Kaplaması | gümüş kaplamalı |
| Yangın Yükü | 0,001 MJ |
| Ağırlık | 0,1 g |
| Sınır Sıcaklık Aralığı | -60 … +105 °C |
|---|
| Test Spesifikasyonu Demiryolu Uygulamaları Demiryolu Taşıtları Elektronik Ekipman | DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Test Prosedürü Demiryolu Uygulamaları – Demiryolu Taşıt Ekipmanları – Şok ve Titreşim Testleri | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spectrum / Montaj Yeri | Hizmet ömrü testi, Kategori 1, A/B Sınıfı |
| Gürültü Benzeri Titreşim ile Fonksiyon Testi | Standardın 8. Bölümüne göre test geçildi |
| Sıklık | f 1 = 5 Hz ila f 2 = 150 Hz |
| İvme | 0,101g (tüm eksenler için kullanılan en yüksek test seviyesi) |
| Her Eksen için Test Süresi | 10 dakika |
| Test Yönergeleri | X, Y ve Z eksenleri |
| Izleme Kontağı | Geçti |
| Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü | Geçti |
| Artırılmış Gürültü Benzeri Titreşim Seviyeleri ile Simüle Edilmiş Hizmet Ömrü Testi | Standardın 9. Bölümüne göre test geçildi |
| Sıklık | f 1 = 5 Hz ila f 2 = 150 Hz |
| İvme | 0,572g (tüm eksenler için kullanılan en yüksek test seviyesi) |
| Her Eksen için Test Süresi | 5 h |
| Test Yönergeleri | X, Y ve Z eksenleri |
| Genişletilmiş Test Kapsamı: Kontak Arızaları/kesintileri için Izleme | Geçti |
| Genişletilmiş Test Kapsamı: Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü | Geçti |
| Şok Testi | Standardın 10. Bölümüne göre test geçildi |
| Şok Şekli | Yarım sinüs |
| İvme | 5g (tüm eksenler için kullanılan en yüksek test seviyesi) |
| Şok Süresi | 30 ms |
| Eksen Başına Şok Sayısı | 3 pos. ve 3 neg. |
| Test Yönergeleri | X, Y ve Z eksenleri |
| Genişletilmiş Test Kapsamı: Kontak Arızaları/kesintileri için Izleme | Geçti |
| Genişletilmiş Test Kapsamı: Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü | Geçti |
| Demiryolu Araçları için Titreşim ve Şok Stresi | Geçti |
| Test Spesifikasyonu Demiryolu Uygulamaları Demiryolu Taşıtları Elektronik Ekipman | DIN EN 50155 (VDE 0115-200):2022-06 |
|---|---|
| Test Prosedürü Demiryolu Uygulamaları – Demiryolu Taşıt Ekipmanları – Şok ve Titreşim Testleri | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spectrum / Montaj Yeri | Hizmet ömrü testi, Kategori 1, A/B Sınıfı |
| Gürültü Benzeri Titreşim ile Fonksiyon Testi | Standardın 8. Bölümüne göre test geçildi |
| Sıklık | f 1 = 5 Hz ila f 2 = 150 Hz |
| İvme | 0,101g (tüm eksenler için kullanılan en yüksek test seviyesi) |
| Her Eksen için Test Süresi | 10 dakika |
| Test Yönergeleri | X, Y ve Z eksenleri |
| Izleme Kontağı | Geçti |
| Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü | Geçti |
| Artırılmış Gürültü Benzeri Titreşim Seviyeleri ile Simüle Edilmiş Hizmet Ömrü Testi | Standardın 9. Bölümüne göre test geçildi |
| Sıklık | f 1 = 5 Hz ila f 2 = 150 Hz |
| İvme | 0,572g (tüm eksenler için kullanılan en yüksek test seviyesi) |
| Her Eksen için Test Süresi | 5 h |
| Test Yönergeleri | X, Y ve Z eksenleri |
| Genişletilmiş Test Kapsamı: Kontak Arızaları/kesintileri için Izleme | Geçti |
| Genişletilmiş Test Kapsamı: Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü | Geçti |
| Şok Testi | Standardın 10. Bölümüne göre test geçildi |
| Şok Şekli | Yarım sinüs |
| İvme | 5g (tüm eksenler için kullanılan en yüksek test seviyesi) |
| Şok Süresi | 30 ms |
| Eksen Başına Şok Sayısı | 3 pos. ve 3 neg. |
| Test Yönergeleri | X, Y ve Z eksenleri |
| Genişletilmiş Test Kapsamı: Kontak Arızaları/kesintileri için Izleme | Geçti |
| Genişletilmiş Test Kapsamı: Her Eksenden Önce ve Sonra Voltaj Düşüşü Ölçümü | Geçti |
| Demiryolu Araçları için Titreşim ve Şok Stresi | Geçti |
| Ambalaj. Birim | 1500 Adet |
|---|---|
| Sap'nin Tipik Paketlemesi | box |
| Sap Tesis 01'den Menşei | CN |
| Gtin | 4055143610100 |
| Sap Tesis 01'den Gümrük Tarifesi No. | 85369010000 |
| Unspsc | 39121409 |
|---|---|
| Ecl@ss 10.0 | 27-14-11-92 |
| Ecl@ss 9.0 | 27-14-11-92 |
| Etm 9.0 | EC002848 |
| Etm 10.0 | EC002848 |
| Eccn | NO US CLASSIFICATION |
| Rohs Uyumluluk Durumu | Compliant,No Exemption |
|---|
