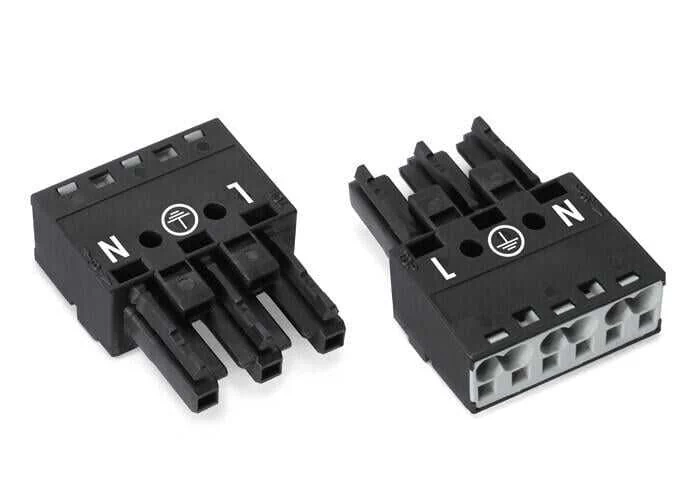

Wago 770-203 3 Kutuplu L-Pe-N Baskılı Erkek 4,00 mm² Siyah Konnektör - 1

Wago 770-203 3 Kutuplu L-Pe-N Baskılı Erkek 4,00 mm² Siyah Konnektör - 2

%62

WAGO

Wago 770-203 3 Kutuplu L-Pe-N Baskılı Erkek 4,00 mm² Siyah Konnektör

Name: Wago 770-203 3 Kutuplu L-Pe-N Baskılı Erkek 4,00 mm² Siyah Konnektör
Brand: WAGO
SKU: 770-203
Price: 86.58 TRY
Availability: InStock

Ürün Kodu : 770-203

Stokta Son 900 Adet

227,83 TL

86,58 TL

Kazancınız

141,25TL

Fiyat Alarmı

Kredi kartı ile ayda 8,80 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,80 TL değerinde 4 Parapuan kazanacaksınız.

Min. Sip. Miktarı 100 Adet

Beğen

Tahmini Kargoya Teslim: 02.05.2026 tarihine kadar kargoda

Tavsiye Et

Listeye Ekle Yorum Yap

Ürün Açıklaması

Kutup Sayısı

3

Renk

Siyah

Kesit

4 mm²

Ürün Detayı

Dişi konnektör/soket WINSTA ® MIDI nominal akımı 25 A Zahmetli vida bağlantıları yerine etkili takılabilir bağlantılar kullanın: IP20 koruma tipine sahip WINSTA ® MIDI dişi konnektör/soket ile.

PCB'lerde, kontrol kabinlerinde veya ışıkları bağlamak için olsun, WAGO'nun takılabilir kurulum konnektörleri birçok farklı gereksinime göre bağlantıları saniyeler içinde kurmanıza olanak tanır.

Kodlama seçenekleri kurulum hatalarını azaltarak tüm bileşenlerin hızlı ve güvenli kablolanmasına olanak tanır.

Takılabilir kurulum konnektörü, IP20 koruma tipine uygun olarak korunur (gerginlik önleyici muhafaza ile birleştirildiğinde ve sabitlendiğinde: IP2xC (Bu kompakt konnektörler açık, kolayca erişilebilen alanlarda kullanılmak üzere tasarlanmamıştır!).

Bu, kullanıcıların parmaklarının hiçbir zaman enerjili temas elemanlarıyla temas etmeyeceği gerçeğine dayanmaktadır.

Beyaz veya siyah A kodlu WINSTA ® MIDI takılabilir kurulum konektörü genellikle güç dağıtımındaki genel şebeke uygulamaları için kullanılır.

Bu takılabilir kurulum konektörü, 25 A'ye kadar voltaj yükü için kullanılabilir.

Bu nedenle yüksek güç yüklerinde de kullanılabilir.

Push-in CAGE CLAMP® yay basıncı bağlantı teknolojisine sahip WINSTA ® MIDI Takılabilir Bağlantı Sistemi, örnek niteliğindeki elektrifikasyonu kolaylaştırır.

Dahili test yuvası sayesinde bağlantılar fişe takılıyken bile kontrol edilebilir.

Bu sayede zamandan, emekten ve paradan tasarruf sağlanır.

Elektrik tesisatınız için WINSTA ® MIDI çözümleri – yanlış eşleşmeye karşı korumalı ve bakım gerektirmez WINSTA®, elektrik tesisatının katı gereksinimlerine mükemmel şekilde uyarlanmış tak-çıkar bağlantı sistemidir.

Kabloların ve bileşenlerin hatasız, hızlı ve güvenilir bir şekilde kurulmasına olanak tanır.

Artık güvenlik ve kaliteden ödün vermeden kurulum maliyetlerini de azaltabilirsiniz: IP20 koruma türüyle servis ihtiyacını ortadan kaldırır ve gereksiz kesintileri önler.

her türlü şebeke uygulaması için basit devrelerin hatalı eşleşmesine karşı etkili koruma özel tasarlanmış çözümler kolay kurulum ve devreye alma

Notlar

Genel Güvenlik Bilgileri

1. Only to be used by a qualified electrician or by a person electrically instructed for the task (EIP per DIN VDE 0105‑100). 2. Do not install while energized or under load. 3. Use only for its intended purpose. 4. Observe applicable national regulations, standards and directives. 5. Observe the technical specifications of the products. 6. Ensure correct polarity assignment. 7. Do not use damaged or contaminated components. 8. Observe conductor types, conductor cross-sections, strip lengths and cable diameters. 9. Insert conductors up to the stop. 10. Use only with locking lever and strain relief. 11. Use original accessories only. Sadece montaj kılavuzu ile satılmalıdır!

1. Yalnızca kalifiye bir elektrikçi veya bu görev için elektrik eğitimi almış bir kişi tarafından kullanılmalıdır (DIN VDE 0105‑100'e göre EIP).

2. Enerji varken veya yük altındayken kurulum yapmayın.

3. Yalnızca amacına uygun olarak kullanın.

4. Geçerli ulusal düzenlemelere, standartlara ve direktiflere uyun.

5. Ürünlerin teknik özelliklerine dikkat edin.

6. Doğru kutup atamasını sağlayın.

7. Hasarlı veya kirlenmiş bileşenleri kullanmayın.

8. İletken tiplerine, iletken kesitlerine, şerit uzunluklarına ve kablo çaplarına dikkat edin.

9. İletkenleri sonuna kadar sokun.

10. Yalnızca kilitleme kolu ve gerilim azaltıcıyla kullanın.

11. Yalnızca orijinal aksesuarları kullanın.

Elektrik Verisi

Kontak Direnci Hakkında Not	yaklaşık 1mΩ kontak direnci yaklaşık 0,25mΩ kontak geçişi fiş/soket

1'e Göre Derecelendirme	IEC/EN 60664-1
Aşırı Gerilim Kategorisi	III	III	II
Kirlilik Derecesi	3	2	2
Anma Gerilimi	250 V	-	-
Şok Gerilimi	4 kV	-	-
Nominal Akım	25 A	-	-
Onay Sayısı	UL 1977
Anma Gerilimi	600 V
Anma Akımı	23 A

Iec/en Değerleri

1'e Göre Derecelendirme	IEC/EN 60664-1
Aşırı Gerilim Kategorisi	III	III	II
Kirlilik Derecesi	3	2	2
Anma Gerilimi	250 V	-	-
Şok Gerilimi	4 kV	-	-
Nominal Akım	25 A	-	-

Ul 1977'ye Göre Onaylar

Onay Sayısı	UL 1977
Anma Gerilimi	600 V
Anma Akımı	23 A

Genel

Kontak Direnci Hakkında Not	yaklaşık 1mΩ kontak direnci yaklaşık 0,25mΩ kontak geçişi fiş/soket

yaklaşık 1mΩ kontak direnci

yaklaşık 0,25mΩ kontak geçişi fiş/soket

Bağlantı Verisi

Toplam Bağlantı Noktası Sayısı	6
Toplam Potansiyel Sayısı	3
Test Yuvası Sayısı	3

Bağlantı Teknolojisi	İtmeli CAGE CLAMP ®
Çalıştırma Türü	El aleti Bastırmalı
Nominal Kesit	4 mm² / 12 AWG
Tek Damarlı Boylar	0,5 … 4 mm² / 20 … 12 AWG
Tek Damarlı, Doğrudan Takılabilir	1,5 … 4 mm² / 16 … 12 AWG
Bükümlü, Bağlanabilir	0,5 … 2,5 mm² / 20 … 14 AWG
İnce Bükümlü Kablolar	0,5 … 4 mm² / 20 … 12 AWG
İnce Bükümlü Kablolar, Yalıtımlı Yüksüklü	0,25 … 1,5 mm² / 20 … 16 AWG
İnce Bükümlü Kablolar, Yalıtımsız Yüksüklü	0,25 … 2,5 mm² / 20 … 14 AWG
Min. Ince Bükümlü, Yalıtımlı Yüksüklü, Bastırarak Sonlandırma	1,5 mm² / 16 AWG
Sıyırma Uzunluğu	9 mm / 0.35 inches
Kutup Sayısı	3
İletken Giriş Yönünden Çiftleşme Yönüne	0 °

Bağlantı 1

Bağlantı Teknolojisi	İtmeli CAGE CLAMP ®
Çalıştırma Türü	El aleti Bastırmalı
Nominal Kesit	4 mm² / 12 AWG
Tek Damarlı Boylar	0,5 … 4 mm² / 20 … 12 AWG
Tek Damarlı, Doğrudan Takılabilir	1,5 … 4 mm² / 16 … 12 AWG
Bükümlü, Bağlanabilir	0,5 … 2,5 mm² / 20 … 14 AWG
İnce Bükümlü Kablolar	0,5 … 4 mm² / 20 … 12 AWG
İnce Bükümlü Kablolar, Yalıtımlı Yüksüklü	0,25 … 1,5 mm² / 20 … 16 AWG
İnce Bükümlü Kablolar, Yalıtımsız Yüksüklü	0,25 … 2,5 mm² / 20 … 14 AWG
Min. Ince Bükümlü, Yalıtımlı Yüksüklü, Bastırarak Sonlandırma	1,5 mm² / 16 AWG
Sıyırma Uzunluğu	9 mm / 0.35 inches
Kutup Sayısı	3
İletken Giriş Yönünden Çiftleşme Yönüne	0 °

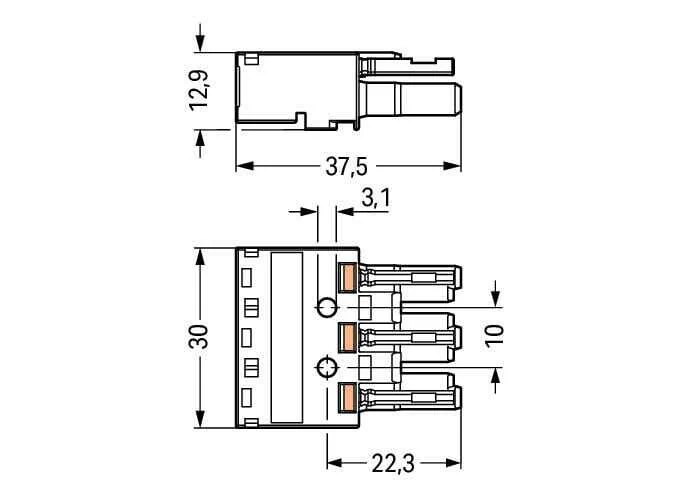

Geometrik Veriler

Pin Aralığı	10 mm / 0.394 inches
Genişlik	30 mm / 1.181 inches
Yükseklik	12,9 mm / 0.508 inches
Derinlik	37,5 mm / 1.476 inches

Mekanik Veri

Uygulama	Genel şebeke uygulamaları
Kodlama	A
Değişken Kodlama	Evet
Etiketleme	L ⏚ K
Potansiyel Işaretleme	L ⏚ K
Tak-çıkar Bağlantı Takma Gücü	yaklaşık 20–70N (kutup sayısına bağlı olarak)
Tak-çıkar Bağlantı Tutma Gücü	kilitlendiğinde: > 80N
Tak-çıkar Bağlantı Çıkarma Gücü	açıldığında: yaklaşık 20–70N (kutup sayısına bağlı olarak)
Takıp Çıkarma Sayısı	200, rezistif yüksüz
Koruma Türü	IP20; Gerilim azaltıcı muhafaza ile eşleştirilmiş durumda: IP2xC (Bu kompakt konektörler, açık, kolay erişilebilir alanlarda kullanım için tasarlanmamıştır.)

Takılabilir Bağlantı

Kontak Tipi (takılabilir Konnektör)	Dişi konnektör/soket
Konektör Bağlantı Türü	iletken için
Yanlış Eşleştirme Koruması	Evet
Hatalı Takmaya Karşı Koruma Hakkında Not	Tüm WINSTA ® bileşenleri, aşağıdaki durumlarda hatalı eşlemeye karşı% 100 korunur: a.) farklı sayıda kutbu takmak b.) 180 döndürülürken tıkanma c.) yanal olarak kademeli olarak takılma d.) bir kutbu takmak
Kilitleme Kolu	güçlendirilebilir
Eklenti Bağlantısının Kilitlenmesi	Kilitleme kolu
Kilitleme Sistemi Hakkında Not	All connectors for mounted installations (snap-in versions for lighting fixtures or devices, all types of PCB and distribution connectors) are factory-equipped with locking levers to ensure plugs and sockets are securely locked. Additional locking levers are only required for flying leads (plug/socket).

Malzeme Verileri

Renk	siyah
Kapak Rengi	gri
Malzeme Grubu	I
İzolasyon Malzemesi	Poliamid 66 (PA 66)
Ul 94'e Göre Tutuşabilirlik Değeri	V0
Sıkıştırma Yayı Malzemesi	Krom nikel yay çeliği (CrNi)
Kontak Materyali	Bakır veya bakır alaşımı, yüzey işlemeli
Kontak Kaplaması	kalay kaplamalı
Yangın Yükü	0,165 MJ
Ağırlık	9,7 g

Çevresel Gereksinimler

İşleme Sıcaklığı	-5 … +40 °C
Sürekli Çalışma Sıcaklığı	-35 … +85 °C
Kesintisiz Servis Sıcaklığı Hakkında Not	≤ 105 °C sıcaklıklar için yalıtımlı kısımlar

Ticari Veri

Ürün Grubu	20 (Winsta)
Ambalaj. Birim	100 Adet
Sap'nin Tipik Paketlemesi	box
Sap Tesis 01'den Menşei	PL
Gtin	4044918252225
Sap Tesis 01'den Gümrük Tarifesi No.	85366990990

Ürün Sınıflandırması

Unspsc	39121421
Ecl@ss 10.0	27-44-06-05
Ecl@ss 9.0	27-44-06-05
Etm 9.0	EC002560
Etm 10.0	EC002560
Eccn	NO US CLASSIFICATION

Çevresel Ürün Uygunluğu

Rohs Uyumluluk Durumu	Compliant,No Exemption
