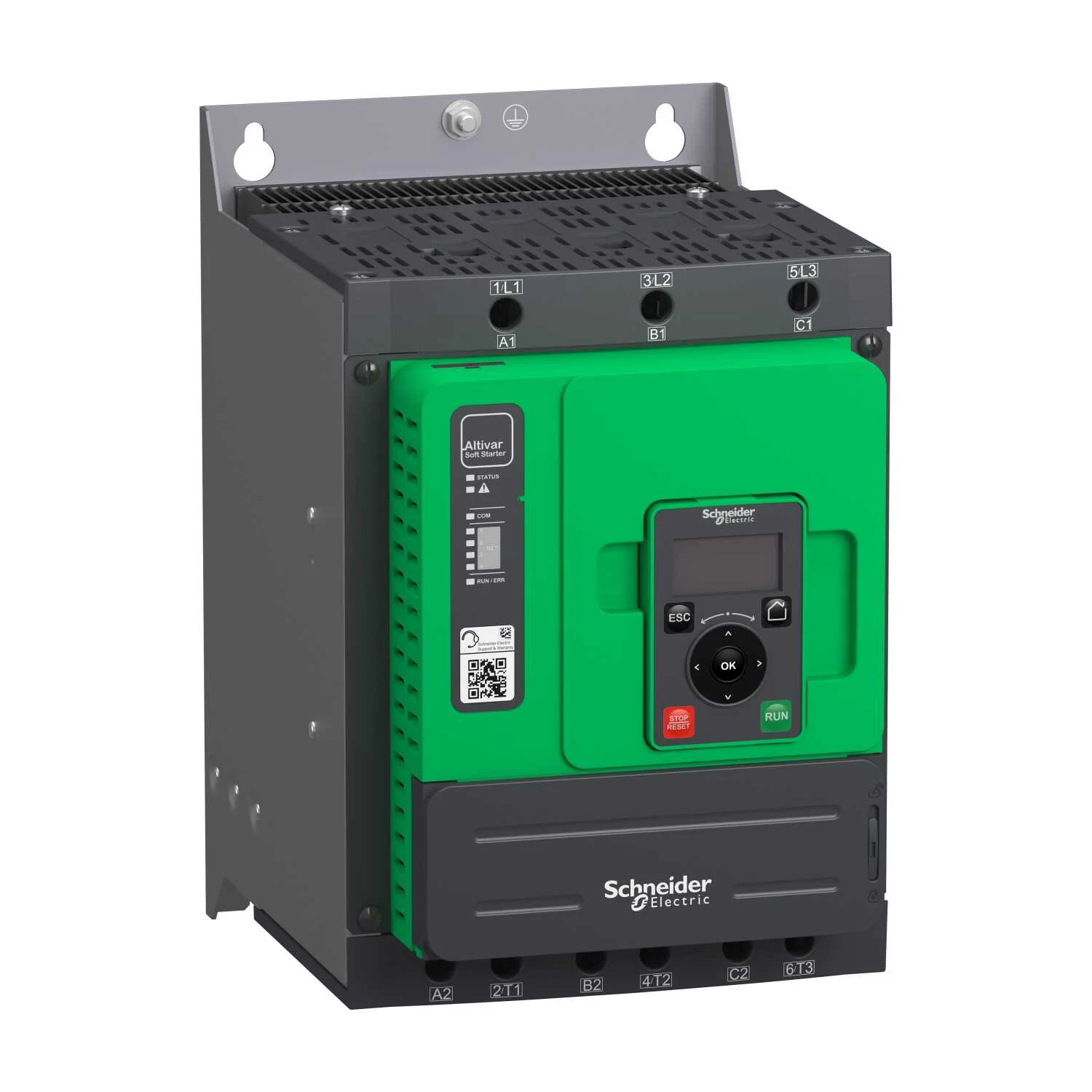

Gelince Haber Ver| Ürün Serisi | Altivar Yumuşak Yol Verici ATS480 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Yumuşak yolverici |
| Ürün Varış Yeri | Asenkron motorlar |
| Ürüne Özel Uygulama | Proses ve altyapı |
| Ürün Grubu | ATS480 |
| Fazların Ağ Sayısı | 3 faz |
| Kullanım Kategorisi | AC-3A AC-53A |
| Güç Kaynağı Gerilimini Kullanın | 208...690 V % - 15...10 |
| Güç Kaynağı Frekansı | 50...60 Hz - 20...20 % |
| [ie] Nominal Çalışma Akımı | Normal duty: 110,0 A 40 °C) |
| Ağır Görevde Nominal Akım | 88,0 A at 40 °C için heavy duty |
| Ip Koruma Derecesi | IP20 |
| Motor Gücü Kw | 30,0 kW -de 230 V motor besleme hattında normal şart 22,0 kW -de 230 V motor besleme hattında Ağır şart 55,0 kW -de 400 V motor besleme hattında normal şart 45,0 kW -de 400 V motor besleme hattında Ağır şart 55,0 kW -de 440 V motor besleme hattında normal şart 45,0 kW -de 440 V motor besleme hattında Ağır şart 75,0 kW -de 500 V motor besleme hattında normal şart 55,0 kW -de 500 V motor besleme hattında Ağır şart 75,0 kW -de 525 V motor besleme hattında normal şart 55,0 kW -de 525 V motor besleme hattında Ağır şart 90,0 kW -de 660 V motor besleme hattında normal şart 75,0 kW -de 660 V motor besleme hattında Ağır şart 90,0 kW -de 690 V motor besleme hattında normal şart 75,0 kW -de 690 V motor besleme hattında Ağır şart 55,0 kW -de 230 V motor delta terminallerine normal şart 45,0 kW -de 230 V motor delta terminallerine Ağır şart 90,0 kW -de 400 V motor delta terminallerine normal şart 75,0 kW -de 400 V motor delta terminallerine Ağır şart |
| Motor Gücü Hp | 30,0 hp -de 208 V normal şart 25,0 hp -de 208 V Ağır şart 40,0 hp -de 230 V normal şart 30,0 hp -de 230 V Ağır şart 75,0 hp -de 460 V normal şart 60,0 hp -de 460 V Ağır şart 100,0 hp -de 575 V normal şart 75,0 hp -de 575 V Ağır şart |
| Seçenek Kartı | Iletişim modülü için Profibus DP V1 Iletişim modülü için Modbus TCP/EtherNet/IP Iletişim modülü için CANopen daisy zinciri Iletişim modülü için CANopen Sub-D Iletişim modülü için CANopen açık stil Iletişim modülü için Profinet |
| Cihaz Bağlantısı | Motor besleme hattında Motor delta terminallerine |
|---|---|
| [us] Kontrol Devresi Gerilimi | 110...230 V AC 50/60 Hz % - 15...10 |
| Görünen Güç | 0,09 kVA |
| Entegre Motor Aşırı Yük Koruması | Doğru |
| Motor Termal Koruma Sınıfı | Sınıf 10E |
| Koruma Tipi | Faz hatası: hat Entegre termal koruma: motor Termal koruma: yolverici Current overload: motor Underload: motor Excessive starting time, locked rotor: motor Motor phase loss: motor Hat besleme faz kaybı: hat Hat besleme faz kaybı: motor Termal koruma: motor |
| Akım Sınırlama %in (5 X Ie Maksimum) | 150…700 % |
| [in] Rated Current Pwr Loss Specifctn | 110,0 A |
| Güç Kaybı Statik Akımı Bağımsız | 25,0 W |
| Aygıt Başına Güç Kaybı Akıma Bağlı | 302,0 W |
| Standartlar | IEC 60947-4-2 UL 60947-4-2 IEC 60664-1 |
| Ürün Sertifikaları | CE cULus CCC UKCA RCM EAC DNV ABS BV CCS |
| İşaretleme | CE CCC UKCA EAC RCM CULus |
| Kontrol Devresi Gerilimi | 24 V DC |
| Dijital Giriş Sayısı | 4 |
| Dijital Giriş Tipi | (STOP) lojik girişler, 3500 Ohm (RUN) lojik girişler, 3500 Ohm (DI3) programmable as logic input, 3500 Ohm (DI4) programmable as logic input, 3500 Ohm |
| Giriş Uyumluluğu | STOP: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 RUN: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 DI3: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 DI4: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 |
| Dijital Giriş Lojiği | Programmable digital input 0 Durumunda: < 5 V |
| Röle Çıkış Sayısı | 3 |
| Röle Çıkış Tipi | Röle çıkışları R1A 1 NA Röle çıkışları R1B 1 NA Röle çıkışları RIC NO/NC programlanabilir |
| Minimum Anahtarlama Akımı | 100 mA -de 12 V DC için röle çıkışları |
| Maksimum Anahtarlama Akımı | Röle çıkışları 2 A -de 250 V AC Röle çıkışları 2 A -de 30 V DC Röle çıkışları |
| Dijital Çıkış Sayısı | 2 |
| Dijital Çıkış Tipi | (DQ1) programmable digital output <= 30 V (DQ2) programmable digital output <= 30 V |
| Çıkış Konnektörü Türü | Open collector seviye 1 PLC 'e uygunIEC 65A-68 |
| Analog Giriş Sayısı | 1 |
| Analog Giriş Tipi | AI1/PTC PTC/Pt 100 temperature probe PTC2 PTC/Pt 100 temperature probe PTC3 PTC/Pt 100 temperature probe |
| Analog Çıkış Sayısı | 1 |
| Analog Çıkış Tipi | Akım çıkışı AQ1: 0...20 mA or 0...10 V, empedans <500 Ohm |
| Haberleşme Port Protokolü | Modbus seri |
| Konnektör Tipi | 1 RJ45 |
| Haberleşme Veri Bağlantısı | Seri |
| Fiziksel Arayüz | 2 telli RS 485 |
| Iletim Hızı | 1200...256000 bit/sn |
| Iletim Çerçevesi | RTU |
| Veri Biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Polarizasyon Tipi | Empedans yok için Modbus seri |
| Adreslerin Sayısı | 0…227 için Modbus seri |
| Erişim Yöntemi | Slave Modbus seri |
| Kullanılabilir Işlev | Harici baypas kontrolü Ön ısıtma Duman tahliyesi Çok motorlu kaskad İkinci motor seti Kullanıcı yönetimi Bağlantı noktaları ve hizmetler sağlamlaştırma Güvenlik olay kaydı Siber güvenli üretici yazılımı güncellemesi Tek yön |
| Görüntü Ekranı Kullanılabilir | Doğru |
| Çalışma Konumu | Dikey +/- 10 derece |
| Yükseklik | 290,0 mm |
| Genişlik | 190,0 mm |
| Derinlik | 247,0 mm |
| Ürün Ağırlığı | 8,3 kg |
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A conforming to IEC 60947-4-2 Conducted and radiated emissions with bypass seviye B conforming to IEC 60947-4-2 Sönen salınım dalgaları seviye 3 conforming to IEC 61000-4-12 Elektrostatik deşarj seviye 3 conforming to IEC 61000-4-11 Elektrik akımlarına bağışıklık seviye 4 conforming to IEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 conforming to IEC 61000-4-3 Gerilim/akım darbesi seviye 3 conforming to IEC 61000-4-5 |
|---|---|
| Kirletme Derecesi | Seviye 3 |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Up) | 6 kV |
| Nominal Yalıtım Voltajı (Ui) | 690 V |
| Çevre Sınıfı (Çalışma Sırasında) | IEC 60721-3-3'e göre sınıf 3C3 IEC 60721-3-3'e göre sınıf 3S2 |
| Bağıl Nem | 0…95 % yoğuşma veya damlayan su olmadan 'e uygunIEC 60068-2-3 |
| Çalışma Için Ortam Hava Sıcaklığı | 40…60 °C (°C başına % 2 akım düşüşüyle) -15…40 °C (olmadan) |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma Yüksekliği | 1000...4000 m 100 m başına % 1 akım düşüşüyle |
| Titreşimli Yük Altında Maksimum Sapma (Çalışma Sırasında) | 2...13 Hz'de 1,5 mm |
| Titreşimli Yük Altında Maksimum Sapma (Depolama Sırasında) | 2...9 Hz'de 1,75 mm |
| Titreşimli Yük Altında Maksimum Sapma (Taşıma Sırasında) | 2...9 Hz'de 1,75 mm |
| Titreşimsel Stres Altında Maksimum Hızlanma (Çalışma Sırasında) | 10 m/sn² 13...200 Hz'de |
| Titreşimli Yük Altında Maksimum Hızlanma (Depolama Sırasında) | 200...500 Hz²de 15 m/sn 9...200 Hz²de 10 m/sn |
| Titreşimli Yük Altında Maksimum Hızlanma (Taşıma Sırasında) | 200...500 Hz²de 15 m/sn 9...200 Hz²de 10 m/sn |
| Darbe Etkisi Altında Maksimum Hızlanma (Çalışma Sırasında) | 150 m/sn² 11 ms'de |
| Darbe Yükü Altında Maksimum Hızlanma (Depolama Sırasında) | 100 m/sn² 11 ms'de |
| Darbe Yükü Altında Maksimum Hızlanma (Taşıma Sırasında) | 100 m/sn² 11 ms'de |
| Package 1 | PCE, 1 Adet, 37,000 cm x 31,000 cm x 39,000 cm, 9,877 kg |
|---|---|
| Package 2 | P06, 8 Adet, 86,000 cm x 60,000 cm x 80,000 cm, 87,500 kg |
| Garanti (Ay Olarak) | 18 |
|---|
