Schneider Electric ATS480C66Y Altivar Yumuşak Yolverici Ats480 660 A 208...690V Ac Kontrol Beslemesi 110...230V Ac - 1

%58

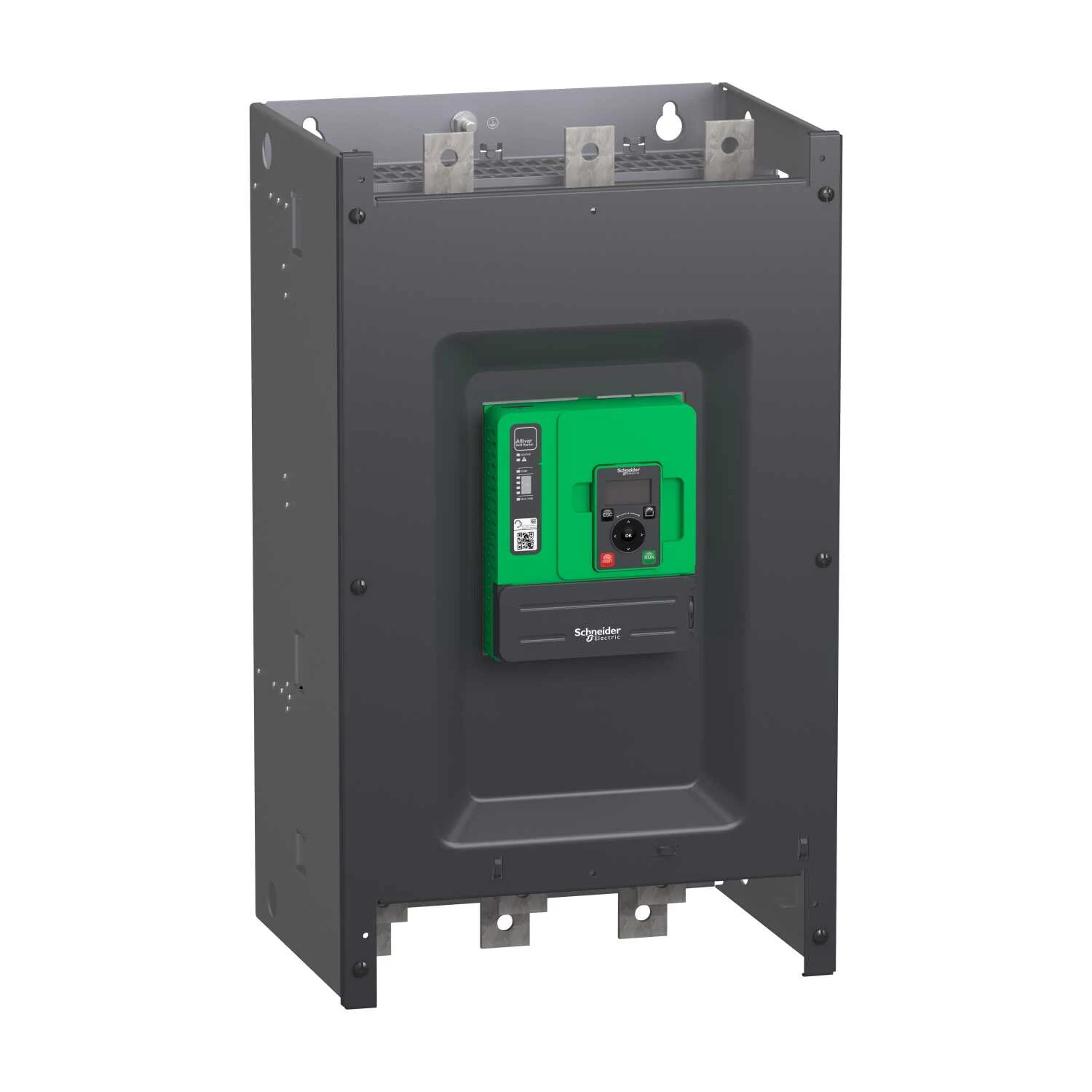

Schneider Electric ATS480C66Y Altivar Yumuşak Yolverici Ats480 660 A 208...690V Ac Kontrol Beslemesi 110...230V Ac

Name: Schneider Electric ATS480C66Y Altivar Yumuşak Yolverici Ats480 660 A 208...690V Ac Kontrol Beslemesi 110...230V Ac
Brand: SCHNEIDER ELECTRIC
SKU: ATS480C66Y
Price: 303612.19 TRY
Availability: OutOfStock

Ürün Kodu : ATS480C66Y

722.886,18 TL

303.612,19 TL

Kazancınız

419.273,98TL

Fiyat Alarmı

Kredi kartı ile ayda 30.864,71 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 2.530,20 TL değerinde 12651 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Altivar Yumuşak Yolverici ATS480, 208V ile 690V arasında beslenen asenkron motorları çalıştırmak ve durdurmak için tasarlanmıştır. Normal ve ağır hizmet tipi en zorlu uygulamaların gereksinimlerini karşılar. Normal görevde 660A işletme anma akımına sahip olup, şebeke gerilimine göre 160kW ile 630kW arasında motor besler. Dijitalleşmeye uygun olarak tasarlanan, bağlantılı, siber güvenlik standartlarını karşılayacak şekilde optimize edilen bu çözüm, proje yürütmeyi basitleştiriyor ve uygulamaların kullanılabilirliğini en üst düzeye çıkarıyor. Tork kontrolü (TCS) hızlanma ve yavaşlamayı yönetir. Dinamik frenleme ve DC enjeksiyonu sayesinde yüksek eylemsizlik uygulamasını etkili bir şekilde durdurur. Çalışma akımını azaltmak için hat içi veya delta içine bağlanabilir. Gömülü test rutini delta içinde devreye almayı basitleştirir. Boyutları 400mm (genişlik) x 314mm (derinlik) x 670mm (yükseklik) olup ağırlığı ise 51,4kg'dır. Entegre test rutini, delta içinde devreye almayı kolaylaştırır. Altivar Soft Starter ATS480 proses, altyapı ve endüstriyel makinelere yönelik tasarlanmıştır. IEC/EN60947-4-1'e uygundur. CE, cULus, UKCA, CCC, RCM, EAC ve Marine sertifikalı DNV, ABS, BV ve CCS'dir. Ekran terminalleri, uzaktan montaj kiti, haberleşme modülleri Altivar Sürücüler ile ortaktır. Hat şokları, DNV kitleri ATS48 ile ortaktır. CE, cULus, UKCA, CCC, RCM, EAC ve Marine sertifikalı DNV, ABS, BV ve CCS sertifikalıdır. ATS480, ATS48 ile uyumludur, aynı ayak izine, sabitlemeye, tork kontrol algoritmasına, G/Ç'ye, menülere sahiptir… Altivar Soft Starter ATS480'in EcoStruxure'a entegre edilmesi, otomasyon ve elektrik sistemlerinde mimari seçimini, ayrıntılı tasarımı ve uygulamayı önemli ölçüde basitleştiriyor. Mevcut direktif ve yönetmeliklerin ötesinde çevresel hususları dikkate alarak tasarlanmış, RoHS ve REACH uyumlu bir Green Premium ürünüdür. Altivar Soft Starter ATS480'in EcoStruxure'a entegrasyonu, otomasyon ve elektrik sistemlerinde mimari seçimi, ayrıntılı tasarım ve yürütmeyi büyük ölçüde kolaylaştırmaktadır.

Teknik Özellikler

Ana

Ürün Serisi	Altivar Yumuşak Yol Verici ATS480
Ürün Ya Da Bileşen Tipi	Yumuşak yolverici
Ürün Varış Yeri	Asenkron motorlar
Ürüne Özel Uygulama	Proses ve altyapı
Ürün Grubu	ATS480
Fazların Ağ Sayısı	3 faz
Kullanım Kategorisi	AC-3A AC-53A
Güç Kaynağı Gerilimini Kullanın	208...690 V % - 15...10
Güç Kaynağı Frekansı	50...60 Hz - 20...20 %
[ie] Nominal Çalışma Akımı	Normal duty: 660,0 A 40 °C)
Ağır Görevde Nominal Akım	590,0 A at 40 °C için heavy duty
Ip Koruma Derecesi	IP00
Motor Gücü Kw	160,0 kW -de 230 V motor besleme hattında Ağır şart 355,0 kW -de 400 V motor besleme hattında normal şart 315,0 kW -de 400 V motor besleme hattında Ağır şart 400,0 kW -de 440 V motor besleme hattında normal şart 355,0 kW -de 440 V motor besleme hattında Ağır şart 400,0 kW -de 500 V motor besleme hattında Ağır şart 400,0 kW -de 525 V motor besleme hattında Ağır şart 630,0 kW -de 660 V motor besleme hattında normal şart 560,0 kW -de 660 V motor besleme hattında Ağır şart 630,0 kW -de 690 V motor besleme hattında normal şart 560,0 kW -de 690 V motor besleme hattında Ağır şart 315,0 kW -de 230 V motor delta terminallerine normal şart 500,0 kW -de 400 V motor delta terminallerine normal şart 400,0 kW -de 400 V motor delta terminallerine Ağır şart
Motor Gücü Hp	200,0 hp -de 208 V normal şart 250,0 hp -de 230 V normal şart 200,0 hp -de 230 V Ağır şart 500,0 hp -de 460 V normal şart 400,0 hp -de 460 V Ağır şart 600,0 hp -de 575 V normal şart 500,0 hp -de 575 V Ağır şart
Seçenek Kartı	Iletişim modülü için Profibus DP V1 Iletişim modülü için Modbus TCP/EtherNet/IP Iletişim modülü için CANopen daisy zinciri Iletişim modülü için CANopen Sub-D Iletişim modülü için CANopen açık stil Iletişim modülü için Profinet

Tamamlayıcı

Cihaz Bağlantısı	Motor besleme hattında Motor delta terminallerine
[us] Kontrol Devresi Gerilimi	110...230 V AC 50/60 Hz % - 15...10
Görünen Güç	0,125 kVA
Entegre Motor Aşırı Yük Koruması	Doğru
Motor Termal Koruma Sınıfı	Sınıf 10E
Koruma Tipi	Faz hatası: hat Entegre termal koruma: motor Termal koruma: yolverici Current overload: motor Underload: motor Excessive starting time, locked rotor: motor Motor phase loss: motor Hat besleme faz kaybı: hat Hat besleme faz kaybı: motor Termal koruma: motor
Akım Sınırlama %in (5 X Ie Maksimum)	150…700 %
[in] Rated Current Pwr Loss Specifctn	660,0 A
Güç Kaybı Statik Akımı Bağımsız	25,0 W
Aygıt Başına Güç Kaybı Akıma Bağlı	1938,0 W
Standartlar	IEC 60947-4-2 UL 60947-4-2 IEC 60664-1
Ürün Sertifikaları	CE cULus CCC UKCA RCM EAC DNV ABS BV CCS
İşaretleme	CE CCC UKCA EAC RCM CULus
Kontrol Devresi Gerilimi	24 V DC
Dijital Giriş Sayısı	4
Dijital Giriş Tipi	(STOP) lojik girişler, 3500 Ohm (RUN) lojik girişler, 3500 Ohm (DI3) programmable as logic input, 3500 Ohm (DI4) programmable as logic input, 3500 Ohm
Giriş Uyumluluğu	STOP: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 RUN: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 DI3: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 DI4: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
Dijital Giriş Lojiği	Programmable digital input 0 Durumunda: < 5 V
Röle Çıkış Sayısı	3
Röle Çıkış Tipi	Röle çıkışları R1A 1 NA Röle çıkışları R1B 1 NA Röle çıkışları RIC NO/NC programlanabilir
Minimum Anahtarlama Akımı	100 mA -de 12 V DC için röle çıkışları
Maksimum Anahtarlama Akımı	Röle çıkışları 2 A -de 250 V AC Röle çıkışları 2 A -de 30 V DC Röle çıkışları
Dijital Çıkış Sayısı	2
Dijital Çıkış Tipi	(DQ1) programmable digital output <= 30 V (DQ2) programmable digital output <= 30 V
Çıkış Konnektörü Türü	Open collector seviye 1 PLC 'e uygunIEC 65A-68
Analog Giriş Sayısı	1
Analog Giriş Tipi	AI1/PTC PTC/Pt 100 temperature probe PTC2 PTC/Pt 100 temperature probe PTC3 PTC/Pt 100 temperature probe
Analog Çıkış Sayısı	1
Analog Çıkış Tipi	Akım çıkışı AQ1: 0...20 mA or 0...10 V, empedans <500 Ohm
Haberleşme Port Protokolü	Modbus seri
Konnektör Tipi	1 RJ45
Haberleşme Veri Bağlantısı	Seri
Fiziksel Arayüz	2 telli RS 485
Iletim Hızı	1200...256000 bit/sn
Iletim Çerçevesi	RTU
Veri Biçimi	8 bit, yapılandırılabilir tek, çift veya paritesiz
Polarizasyon Tipi	Empedans yok için Modbus seri
Adreslerin Sayısı	0…227 için Modbus seri
Erişim Yöntemi	Slave Modbus seri
Kullanılabilir Işlev	Harici baypas kontrolü Ön ısıtma Duman tahliyesi Çok motorlu kaskad İkinci motor seti Kullanıcı yönetimi Bağlantı noktaları ve hizmetler sağlamlaştırma Güvenlik olay kaydı Siber güvenli üretici yazılımı güncellemesi Tek yön
Görüntü Ekranı Kullanılabilir	Doğru
Çalışma Konumu	Dikey +/- 10 derece
Yükseklik	670,0 mm
Genişlik	400,0 mm
Derinlik	314,0 mm
Ürün Ağırlığı	51,4 kg

Ortam

Elektromanyetik Uyumluluk	Iletimli ve yayılmalı emisyonlar seviye A conforming to IEC 60947-4-2 Conducted and radiated emissions with bypass seviye B conforming to IEC 60947-4-2 Sönen salınım dalgaları seviye 3 conforming to IEC 61000-4-12 Elektrostatik deşarj seviye 3 conforming to IEC 61000-4-11 Elektrik akımlarına bağışıklık seviye 4 conforming to IEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 conforming to IEC 61000-4-3 Gerilim/akım darbesi seviye 3 conforming to IEC 61000-4-5
Kirletme Derecesi	Seviye 3
Nominal Yıldırım Darbe Dayanım Gerilimi (Up)	6 kV
Nominal Yalıtım Voltajı (Ui)	690 V
Çevre Sınıfı (Çalışma Sırasında)	IEC 60721-3-3'e göre sınıf 3C3 IEC 60721-3-3'e göre sınıf 3S2
Bağıl Nem	0…95 % yoğuşma veya damlayan su olmadan 'e uygunIEC 60068-2-3
Çalışma Için Ortam Hava Sıcaklığı	40…60 °C (°C başına % 2 akım düşüşüyle) -15…40 °C (olmadan)
Depolama Ortam Koşulları	-25…70 °C
Çalışma Yüksekliği	1000...4000 m 100 m başına % 1 akım düşüşüyle
Titreşimli Yük Altında Maksimum Sapma (Çalışma Sırasında)	2...13 Hz'de 1,5 mm
Titreşimli Yük Altında Maksimum Sapma (Depolama Sırasında)	2...9 Hz'de 1,75 mm
Titreşimli Yük Altında Maksimum Sapma (Taşıma Sırasında)	2...9 Hz'de 1,75 mm
Titreşimsel Stres Altında Maksimum Hızlanma (Çalışma Sırasında)	10 m/sn² 13...200 Hz'de
Titreşimli Yük Altında Maksimum Hızlanma (Depolama Sırasında)	200...500 Hz²de 15 m/sn 9...200 Hz²de 10 m/sn
Titreşimli Yük Altında Maksimum Hızlanma (Taşıma Sırasında)	200...500 Hz²de 15 m/sn 9...200 Hz²de 10 m/sn
Darbe Etkisi Altında Maksimum Hızlanma (Çalışma Sırasında)	150 m/sn² 11 ms'de
Darbe Yükü Altında Maksimum Hızlanma (Depolama Sırasında)	100 m/sn² 11 ms'de
Darbe Yükü Altında Maksimum Hızlanma (Taşıma Sırasında)	100 m/sn² 11 ms'de

Paketleme Üniteleri

Package 1	PCE, 1 Adet, 55,0 cm x 53,0 cm x 81,0 cm, 63,0 kg

Sözleşme Garantisi

Garanti (Ay Olarak)	18
