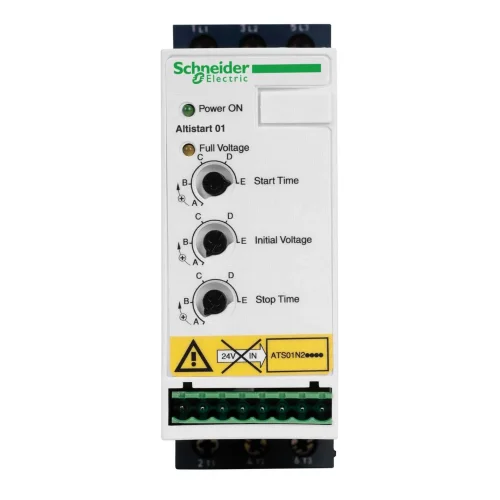

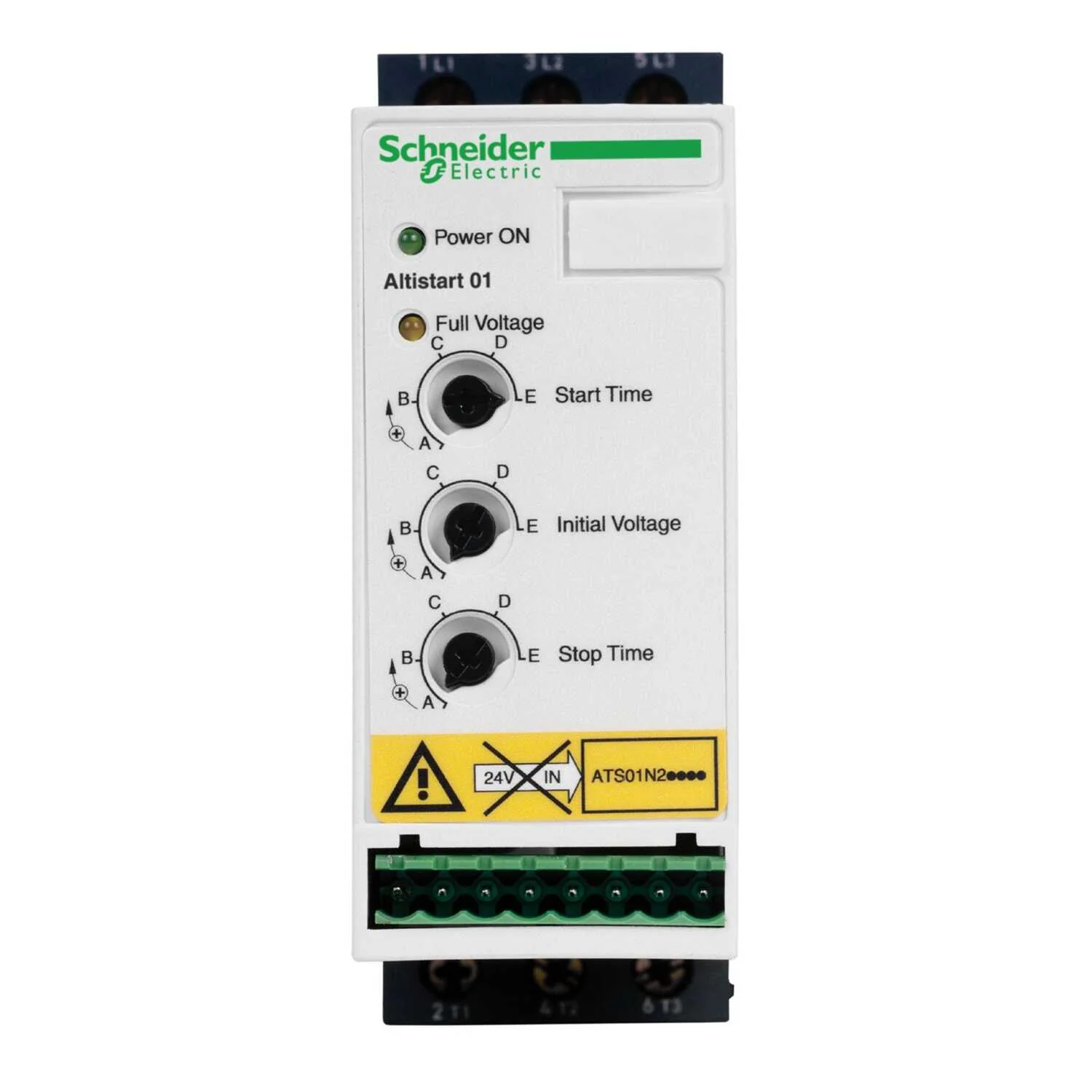

Gelince Haber Ver| Ürün Serisi | Altistart 01 |
|---|---|
| Ürün Varış Yeri | Asenkron motorlar |
| Ürün Ya Da Bileşen Tipi | Yumuşak yolverici |
| Ürüne Özel Uygulama | Basit makine |
| Ürün Grubu | ATS01 |
| Fazların Ağ Sayısı | 3 faz |
| [us] Nominal Besleme Gerilimi | 380...415 V - 10...10 % |
| Motor Gücü Kw | 4 kW, 3 faz -de 380...415 V |
| Icl Yolverici Değeri | 9 A |
| Kullanım Kategorisi | AC-53B 'e uygunEN/IEC 60947-4-2 |
| Akım Tüketimi | 45 A nominal yükte |
| Başlatma Tipi | Gerilim rampası ile yolverme |
| W Cinsinden Güç Dağılımı | 4 W tam yükte ve yolverme sonunda 94 W geçici durumda |
| Montaj Stili | Soğutma bloklu |
|---|---|
| Kullanılabilir Işlev | Entegre bypas |
| Besleme Gerilimi Limitleri | 342…456 V |
| Besleme Frekansı | 50...60 Hz - 5...5 % |
| Şebeke Frekansı | 47,5...63 Hz |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Kontrol Devresi Gerilimi | Yolvericide dahili olarak bulunur |
| Yolverme Süresi | 1 s / 100 5 s / 20 10 s / 10 1 ile 10 sn arasında ayarlanabilir |
| Yavaşlama Süresi Semb | 1 ile 10 sn arasında ayarlanabilir |
| Yolverme Torku | Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır |
| Dijital Giriş Tipi | Lojik (LI1, LI2, BOOST) durdurma, çalıştırma ve güçlendirme yolverme fonksiyonları <= 8 mA 27 kOhm |
| Dijital Giriş Gerilimi | 24...40 V |
| Dijital Giriş Lojiği | Pozitif LI1, LI2, BOOST 0 Durumunda: 13 V, >= 0.5 mA |
| Dijital Çıkış Akımı | 2 A DC-13 3 A AC-15 |
| Dijital Çıkış Tipi | Açık kollektör lojiki LO1 yolverme sinyalinin sonu Röle çıkışları R1A, R1C NA |
| Dijital Çıkış Gerilimi | 24 V (gerilim limitleri: 6...30 V) açık kollektör lojiki |
| Minimum Anahtarlama Akımı | 10 mA -de 6 V DC için röle çıkışları |
| Maksimum Anahtarlama Akımı | Röle çıkışları: 2 A -de 250 V AC cos phi = 0,5 ve L/R = 20 ms endüktif yük Röle çıkışları: 2 A -de 30 V DC cos phi = 0,5 ve L/R = 20 ms endüktif yük |
| Ekran Tipi | 1 LED (yeşil) için yolverici başlatıldı 1 LED (sarı) için nominal gerilime erişildi |
| Sıkma Torku | 0,5 N.m 1,9…2,5 N.m |
| Elektrikli Bağlantı | 4 mm vida kelepçesi terminali - sert 1 1...10 mm² AWG 8 güç devresi Vida konnektörü - sert kablo uçsuz 1 0,5...2,5 mm² AWG 14 kontrol devresi 4 mm vida kelepçesi terminali - sert 2 1...6 mm² AWG 10 güç devresi Vida konnektörü - sert 2 0,5...1 mm² AWG 17 kontrol devresi Vida konnektörü - esnek Kablo uçlu 1 0,5...1,5 mm² AWG 16 kontrol devresi 4 mm vida kelepçesi terminali - esnek kablo uçsuz 1 1,5...10 mm² AWG 8 güç devresi Vida konnektörü - esnek kablo uçsuz 1 0,5...2,5 mm² AWG 14 kontrol devresi 4 mm vida kelepçesi terminali - esnek Kablo uçlu 2 1...6 mm² AWG 10 güç devresi 4 mm vida kelepçesi terminali - esnek kablo uçsuz 2 1,5...6 mm² AWG 10 güç devresi Vida konnektörü - esnek kablo uçsuz 2 0,5...1,5 mm² AWG 16 kontrol devresi |
| İşaretleme | CE |
| Çalışma Konumu | Dikey +/- 10 derece |
| Yükseklik | 124 mm |
| Genişlik | 45 mm |
| Derinlik | 131 mm |
| Ürün Ağırlığı | 0,42 kg |
| Uyumluluk Kodu | ATS01N2 |
| Güç Araligi | 4…6 kW -de 380…440 V 3 faz |
| Motor Yolverici Tipi | Yumuşak yolverici |
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar seviye B conforming to CISPR 11 Iletimli ve yayılmalı emisyonlar seviye B conforming to IEC 60947-4-2 Sönen salınım dalgaları seviye 3 conforming to IEC 61000-4-12 Elektrostatik deşarj seviye 3 conforming to IEC 61000-4-2 EMC bağışıklığı seviye 3 conforming to TR 50082-1 EMC bağışıklığı seviye B conforming to EN 50082-2 Harmonikler seviye 3 conforming to IEC 1000-3-2 Harmonikler seviye 3 conforming to IEC 1000-3-4 Radyo elektrik alanlarının yol açtığı iletimli parazitlere bağışıklık seviye 3 conforming to IEC 61000-4-6 Elektrik akımlarına bağışıklık seviye 4 conforming to IEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 conforming to IEC 61000-4-3 Mikro kesilmeler ve gerilim dalgalanmaları conforming to IEC 61000-4-11 Gerilim/akım darbesi seviye 3 conforming to IEC 61000-4-5 |
|---|---|
| Standartlar | EN/IEC 60947-4-2 |
| Ürün Sertifikaları | GOST CCC CSA C-Tick UL |
| Ip Koruma Derecesi | IP20 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 60947-4-2 |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| Bağıl Nem | 5…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| Çalışma Için Ortam Hava Sıcaklığı | -10…40 °C (olmadan) 40…50 °C (°C başına % 2 akım düşüşüyle) |
| Depolama Için Ortam Hava Sıcaklığı | -25…70 °C 'e uygunEN/IEC 60947-4-2 |
| Çalışma Yüksekliği | 1000 m ek 100 m başına % 2,2 akım düşüşüyle |
| Package 1 | PCE, 1 Adet, 5,300 cm x 15,200 cm x 17,300 cm, 526,000 g |
|---|---|
| Package 2 | S03, 14 Adet, 30,000 cm x 30,000 cm x 40,000 cm, 8,053 kg |
| Package 3 | P06, 112 Adet, 75,000 cm x 60,000 cm x 80,000 cm, 74,124 kg |
| Garanti (Ay Olarak) | 18 |
|---|
