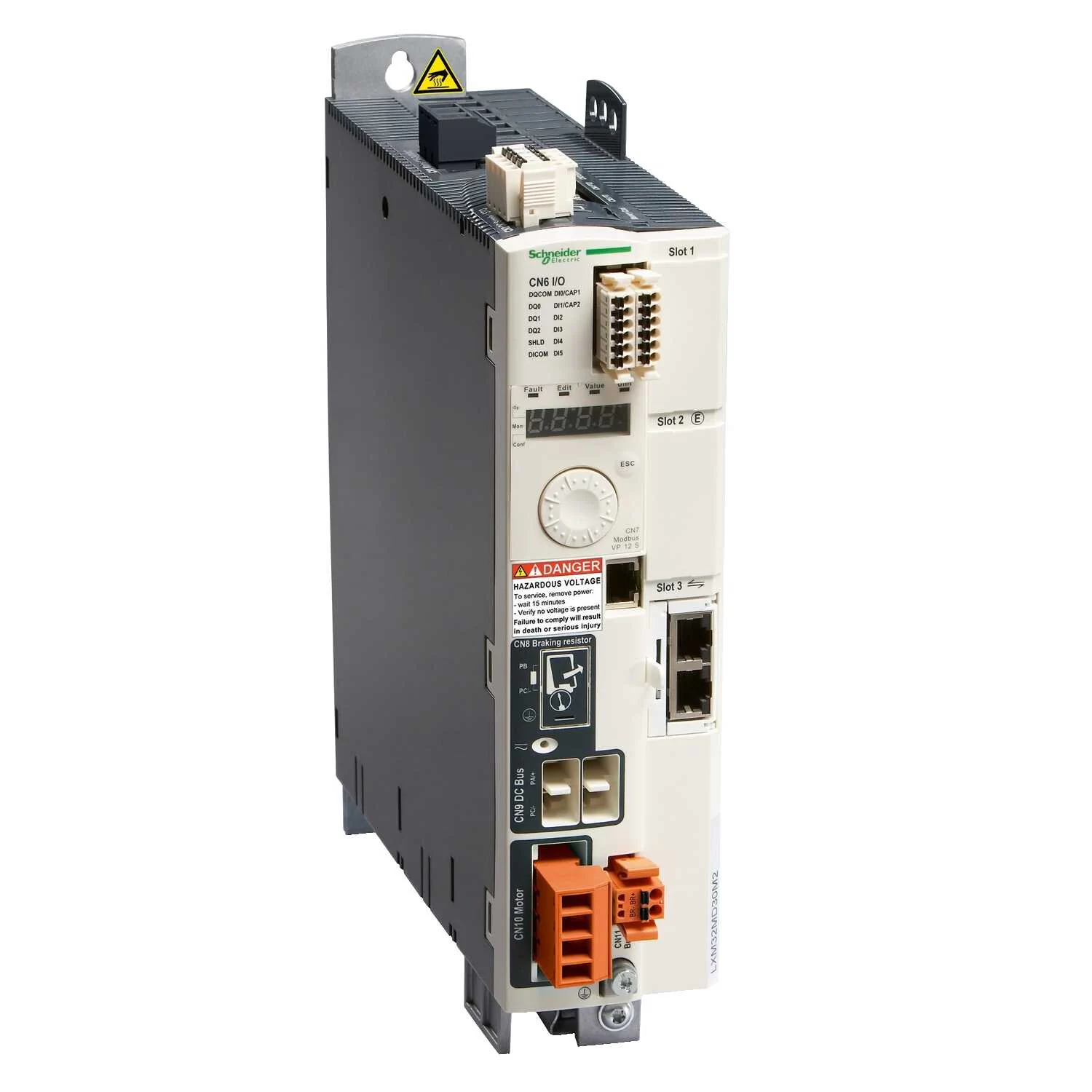

Gelince Haber Ver| Ürün Serisi | Lexium 32 |
|---|---|
| Ürün Grubu | LXM32M |
| Ürün Ya Da Bileşen Tipi | Hareket servo sürücü |
| Sürücü Biçimi | Kitap |
| Fazların Ağ Sayısı | Monofaze |
| [us] Nominal Besleme Gerilimi | 100...120 V % - 15...10 200...240 V % - 15...10 |
| Besleme Gerilimi Limitleri | 85…132 V 170…264 V |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Şebeke Frekansı | 47,5...63 Hz |
| Emc Filtresi | Entegre |
| Sürekli Çıkış Akımı | 6 A -de 8 kHz |
| Çıkış Akımı 3s Tepe | 10 A -de 115 V için 5 s 18 A -de 230 V için 5 s |
| Maksimum Sürekli Güç | 800 W -de 115 V 1600 W -de 230 V |
| Nominal Güç | 0,5 kW -de 115 V 8 kHz 1 kW -de 230 V 8 kHz |
| Hat Akımı | 9,9 A, THDI 74 % -de 115 V, harici hat bobini ile 'in2 mH 10,6 A, THDI 93 % -de 230 V, harici hat bobini ile 'in2 mH 8,5 A, THDI 147 % -de 115 V, hat bobini olmadan 8,4 A, THDI 148 % -de 230 V, hat bobini olmadan |
| Anahtarlama Frekansı | 8 kHz |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Maksimum Kaçak Akımı | 30 mA |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Elektrik Yalıtımı | Güç ve kontrol arasında |
| Kablonun Tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| Elektrikli Bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (PA/+, PBI, PBe) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10) |
| Sıkma Torku | PA/+, PBI, PBe: 0,5 N.m CN1: 0,7 N.m CN10: 0,7 N.m |
| Dijital Giriş Sayısı | 2 yakalama ayrık giriş(ler) 2 güvenlik ayrık giriş(ler) 4 lojik ayrık giriş(ler) |
| Dijital Giriş Tipi | Yakalama (CAP terminaller) Lojik (DI terminaller) Güvenlik (STO_A grubu, STO_B grubu terminaller) |
| Örnekleme Süresi | DI: 0,25 ms gizli 0,25 ms |
| Dijital Giriş Gerilimi | 24 V DC için yakalama 24 V DC için lojik 24 V DC için güvenlik |
| Dijital Giriş Lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1 Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| Yanıt Süresi | <= 5 ms STO_A grubu, STO_B grubu |
| Dijital Çıkış Sayısı | 3 |
| Dijital Çıkış Tipi | Lojik çikislar (DO)24 V DC |
| Dijital Çıkış Gerilimi | <= 30 V DC |
| Dijital Çıkış Lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| Kontak Sıçrama Süresi | <= 1 ms için STO_A grubu, STO_B grubu 2 µs için CAP 0,25 µs...1,5 ms için DI |
| Frenleme Akımı | 50 mA |
| Çıkışta Yanıt Süresi | 250 µs (DO) için gizli çikislar |
| Kontrol Sinyali Tipi | Servo motor enkoder geri beslemesi Darbeli çıkış (PTO) RS422 <500 kHz <100 m Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m |
| Koruma Tipi | Ters polariteye karşı: giriş sinyali Kısa devrelere karşı: çıkış sinyali |
| Güvenlik Fonksiyonu | STO (güvenli tork kapatma), entegre SS1 (güvenli durdurma 1), ayrılmış eSM güvenlik kartı ile SS2 (güvenli durdurma 2), ayrılmış eSM güvenlik kartı ile SLS (güvenli hız limiti), ayrılmış eSM güvenlik kartı ile SOS (güvenli çalışma durdurma), ayrılmış eSM güvenlik kartı ile |
| Güvenlik Seviyesi | SIL 3 'e uygunEN/IEC 61508 PL = e 'e uygunISO 13849-1 |
| Haberleşme Arayüzü | Modbus TCP, ayrılmış haberleşme kartlı CANopen, ayrılmış haberleşme kartlı CANmotion, ayrılmış haberleşme kartlı Ethernet/IP, ayrılmış haberleşme kartlı EtherCAT, ayrılmış haberleşme kartlı Profibus, ayrılmış haberleşme kartlı Profinet, ayrılmış haberleşme kartlı Analog I/O, ayrılmış haberleşme kartlı Digital I/O, entegre |
| Durum Led'i | 1 LED (kırmızı) servo sürücü gerilimi |
| Sinyalleme Fonksiyonu | Hataların ekranı 7 segment |
| İşaretleme | CE |
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Uyumluluğu | Servo motor BMH (70 mm, 1 motor yigini) Servo motor BMH (70 mm, 3 motor yigini) Servo motor BSH (70 mm, 3 motor yigini) Servo motor BSH (100 mm, 1 motor yigini) Servo motor BMH (100 mm, 2 motor yigini) Servo motor BSH (100 mm, 2 motor yigini) |
| Genişlik | 68 mm |
| Yükseklik | 270 mm |
| Derinlik | 237 mm |
| Ürün Ağırlığı | 1,9 kg |
| Elektromanyetik Uyumluluk | Iletimli EMC, sınıf A grup 1 'e uygunEN 55011 Iletimli EMC, sınıf A grup 2 'e uygunEN 55011 Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3 Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3 Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3 Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2 Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3 1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4 Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011 Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3 |
|---|---|
| Standartlar | EN/IEC 61800-5-1 EN/IEC 61800-3 |
| Ürün Sertifikaları | TÜV UL CSA |
| Ip Koruma Derecesi | IP20 conforming to EN/IEC 60529 IP20 conforming to EN/IEC 61800-5-1 |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 61800-5-1 |
| Çevresel Özellik | Sınıf 3C1 conforming to IEC 60721-3-3 |
| Bağıl Nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| Çalışma Için Ortam Hava Sıcaklığı | 0…50 °C 'e uygunUL |
| Depolama Ortam Koşulları | -25…70 °C |
| Soğutmanın Tipi | Entegre fan |
| Çalışma Yüksekliği | 1000...3000 m koşullarla |
| Package 1 | PCE, 1 Adet, 10,800 cm x 27,700 cm x 32,800 cm, 2,412 kg |
|---|---|
| Package 2 | S03, 2 Adet, 30,000 cm x 30,000 cm x 40,000 cm, 5,558 kg |
| Package 3 | P06, 16 Adet, 75,000 cm x 60,000 cm x 80,000 cm, 54,000 kg |
| Garanti (Ay Olarak) | 18 |
|---|
