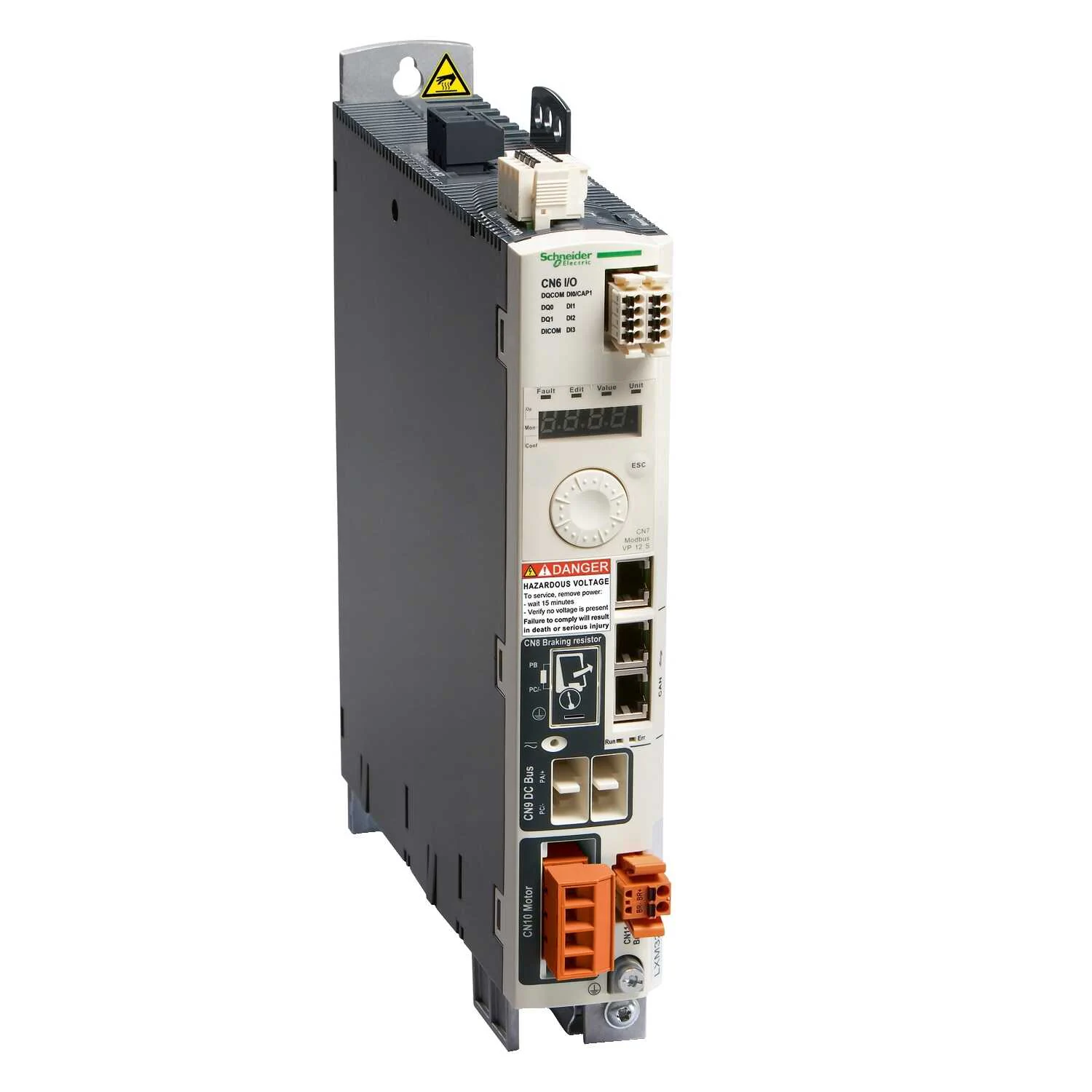

Gelince Haber Ver| Ürün Serisi | Lexium 32 |
|---|---|
| Ürün Grubu | LXM32A |
| Ürün Ya Da Bileşen Tipi | Hareket servo sürücü |
| Sürücü Biçimi | Kitap |
| Fazların Ağ Sayısı | Trifaze |
| [us] Nominal Besleme Gerilimi | 200...240 V % - 15...10 380...480 V % - 15...10 |
| Besleme Gerilimi Limitleri | 170…264 V 323…528 V |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Şebeke Frekansı | 47,5...63 Hz |
| Emc Filtresi | Entegre |
| Sürekli Çıkış Akımı | 24 A -de 8 kHz |
| Çıkış Akımı 3s Tepe | 72 A -de 208 V için 5 s 72 A -de 480 V için 5 s |
| Maksimum Sürekli Güç | 6500 W -de 208 V 13000 W -de 400 V 13000 W -de 480 V |
| Nominal Güç | 5 kW -de 208 V 8 kHz 7 kW -de 400 V 8 kHz 7 kW -de 480 V 8 kHz |
| Hat Akımı | 21,1 A, THDI 34 % -de 208 V, harici hat bobini ile 'in1 mH 22,5 A, THDI 45 % -de 400 V, harici hat bobini ile 'in1 mH 19,5 A, THDI 55 % -de 480 V, harici hat bobini ile 'in1 mH 21,9 A, THDI 106 % -de 208 V, hat bobini olmadan 17,3 A, THDI 126 % -de 400 V, hat bobini olmadan 14,6 A, THDI 129 % -de 480 V, hat bobini olmadan |
| Anahtarlama Frekansı | 8 kHz |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Maksimum Kaçak Akımı | 30 mA |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Elektrik Yalıtımı | Güç ve kontrol arasında |
| Kablonun Tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| Elektrikli Bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10) |
| Sıkma Torku | CN8: 0,5 N.m CN1: 0,7 N.m CN10: 0,7 N.m |
| Dijital Giriş Sayısı | 1 yakalama ayrık giriş(ler) 2 güvenlik ayrık giriş(ler) 4 lojik ayrık giriş(ler) |
| Dijital Giriş Tipi | Yakalama (CAP terminaller) Lojik (DI terminaller) Güvenlik (STO_A grubu, STO_B grubu terminaller) |
| Örnekleme Süresi | DI: 0,25 ms gizli |
| Dijital Giriş Gerilimi | 24 V DC için yakalama 24 V DC için lojik 24 V DC için güvenlik |
| Dijital Giriş Lojiği | Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1 Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| Yanıt Süresi | <= 5 ms STO_A grubu, STO_B grubu |
| Dijital Çıkış Sayısı | 2 |
| Dijital Çıkış Tipi | Lojik çikislar (DO)24 V DC |
| Dijital Çıkış Gerilimi | <= 30 V DC |
| Dijital Çıkış Lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| Kontak Sıçrama Süresi | <= 1 ms için STO_A grubu, STO_B grubu 2 µs için CAP 0,25 µs...1,5 ms için DI |
| Frenleme Akımı | 50 mA |
| Çıkışta Yanıt Süresi | 250 µs (DO) için gizli çikislar |
| Kontrol Sinyali Tipi | Servo motor enkoder geri beslemesi |
| Koruma Tipi | Ters polariteye karşı: giriş sinyali Kısa devrelere karşı: çıkış sinyali |
| Güvenlik Fonksiyonu | STO (güvenli tork kapatma), entegre |
| Güvenlik Seviyesi | SIL 3 'e uygunEN/IEC 61508 PL = e 'e uygunISO 13849-1 |
| Haberleşme Arayüzü | CANmotion, entegre CANopen, entegre |
| Konnektörün Tipi | RJ45 (CN4 veya CN5 etiketli) için CANmotion RJ45 (CN4 veya CN5 etiketli) için CANopen |
| Erişim Yöntemi | Slave |
| Iletim Hızı | 1 Mbps veriyolu uzunlugu için 4 m için CANopen, CANmotion 125 kbps veriyolu uzunlugu için 500 m için CANopen, CANmotion 250 kbps veriyolu uzunlugu için 250 m için CANopen, CANmotion 50 kbps veriyolu uzunlugu için 1000 m için CANopen, CANmotion 500 kbps veriyolu uzunlugu için 100 m için CANopen, CANmotion |
| Adreslerin Sayısı | 1…127 için CANopen, CANmotion |
| Haberleşme Hizmeti | 1 alım SDO için CANmotion 1 iletim SDO için CANmotion DSP 402'ye uygun 2 PDO için CANmotion 2 SDO alım için CANopen 2 SDO gönderme için CANopen 4 yapılandırılabilir eşleme PDOs için CANopen CANopen cihaz profili sürücüleri ve hareket kontrolü için CANopen, CANmotion Acil için CANopen, CANmotion Olay tetiklemeli, zaman tetiklemeli, uzakt istenen, senk (döngsl), senk (döngsz) için CANopen Düğüm parmaklığı, darbe için CANopen Konum kontrol modu için CANmotion Konum kontrolü, hız profili, tork profili ve hedef arama modu için CANopen Senk için CANmotion |
| Durum Led'i | 1 LED (kırmızı) servo sürücü gerilimi 1 LED hata 1 LED RUN |
| Sinyalleme Fonksiyonu | Hataların ekranı 7 segment |
| İşaretleme | CE |
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Uyumluluğu | Servo motor BMH (140 mm, 2 motor yigini) Servo motor BMH (140 mm, 3 motor yigini) Servo motor BMH (190 mm, 1 motor yigini) Servo motor BMH (190 mm, 2 motor yigini) Servo motor BMH (190 mm, 3 motor yigini) Servo motor BMH (205 mm, 3 motor yigini) Servo motor BSH (140 mm, 2 motor yigini) Servo motor BSH (140 mm, 3 motor yigini) Servo motor BSH (140 mm, 4 motor yigini) |
| Genişlik | 108 mm |
| Yükseklik | 270 mm |
| Derinlik | 237 mm |
| Ürün Ağırlığı | 4,8 kg |
| Elektromanyetik Uyumluluk | Iletimli EMC, sınıf A grup 1 'e uygunEN 55011 Iletimli EMC, sınıf A grup 2 'e uygunEN 55011 Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3 Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3 Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3 Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2 Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3 1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4 Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011 Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3 |
|---|---|
| Standartlar | EN/IEC 61800-3 EN/IEC 61800-5-1 |
| Ürün Sertifikaları | CSA TÜV UL |
| Ip Koruma Derecesi | IP20 conforming to EN/IEC 60529 IP20 conforming to EN/IEC 61800-5-1 |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 61800-5-1 |
| Çevresel Özellik | Sınıf 3C1 conforming to IEC 60721-3-3 |
| Bağıl Nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| Çalışma Için Ortam Hava Sıcaklığı | 0…50 °C 'e uygunUL |
| Depolama Ortam Koşulları | -25…70 °C |
| Soğutmanın Tipi | Entegre fan |
| Çalışma Yüksekliği | 1000...3000 m koşullarla |
| Package 1 | PCE, 1 Adet, 14,200 cm x 27,500 cm x 32,500 cm, 5,551 kg |
|---|---|
| Package 2 | S03, 2 Adet, 30,000 cm x 30,000 cm x 40,000 cm, 11,757 kg |
| Package 3 | P06, 16 Adet, 75,000 cm x 60,000 cm x 80,000 cm, 103,020 kg |
| Garanti (Ay Olarak) | 18 |
|---|
