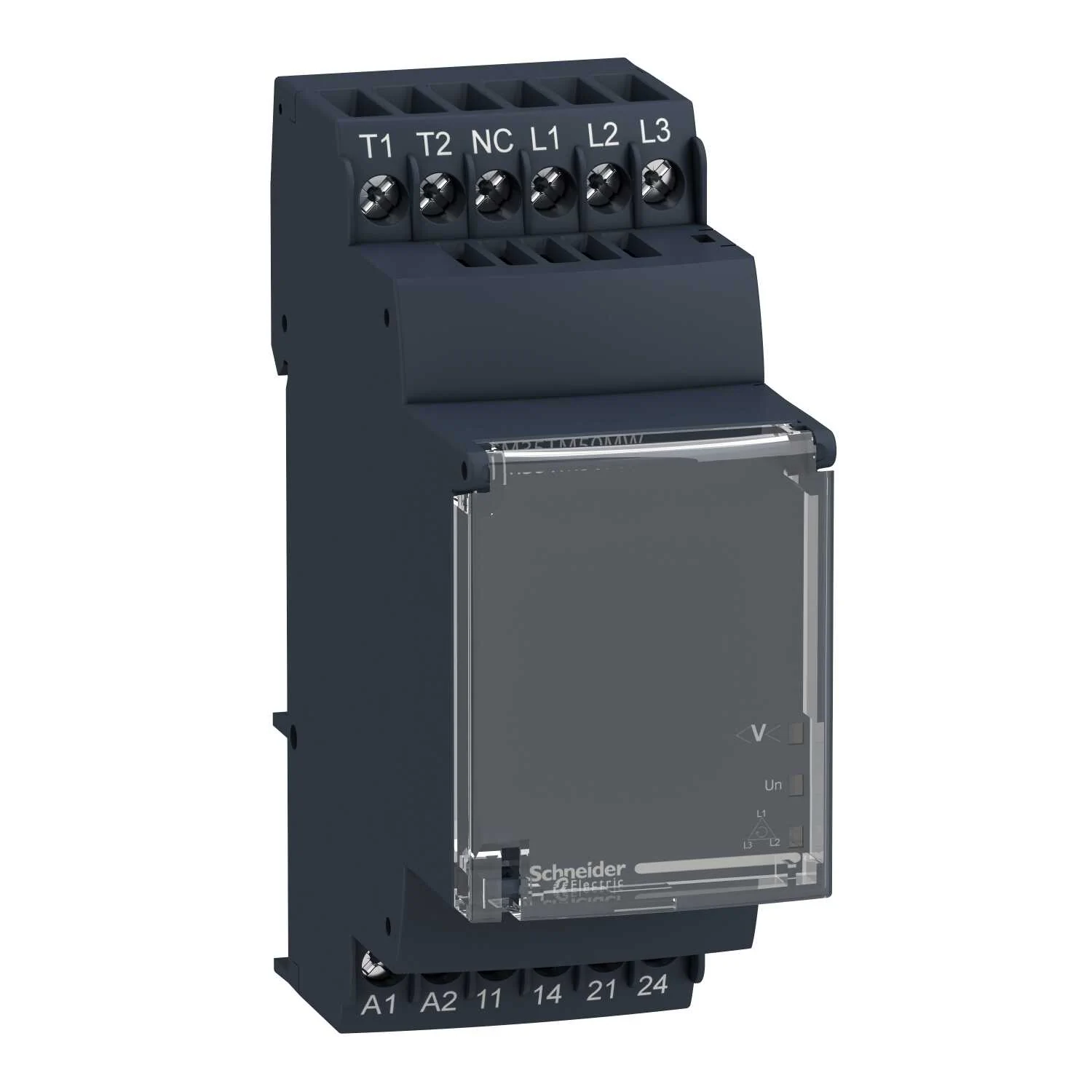

Gelince Haber Ver| Ürün Serisi | Harmony Kontrol Röleleri |
|---|---|
| Röle Tipi | Motor sıcaklığı kontrol rölesi |
| Ürün Ya Da Bileşen Tipi | Motor temperature control relay |
| Röle Adı | RM35TM |
| Röle Tarafından Izlenen Parametreler | Faz sırası PTC prob ile motor sıcaklığı Faz hatası algılama |
| Ölçüm Aralığı | 208...480 V AC 15...3100 Ohm |
| Gecikme Süresi | Olmadan |
| Çıkış Kontakları | 2 NA |
| Nominal Çıkış Akımı | 5 A |
| Kontak Tipi Ve Düzenleme | 2 NA |
| Kontrol Devresi Gerilimi (Uc) | 24...240 V |
| Ürüne Özel Uygulama | 3 fazlı besleme için |
| [us] Nominal Besleme Gerilimi | 24...240 V AC/DC 50/60 Hz non self-powered |
|---|---|
| Besleme Gerilimi Limitleri | 20,4…264 V AC 20,4…264 V DC |
| Sıfırlama Süresi | 10000 ms çıkış |
| Maksimum Anahtarlama Gerilimi | 250 V AC 250 V DC |
| Va Cinsinden Anahtarlama Kapasitesi | 1250 VA |
| Minimum Anahtarlama Akımı | 10 mA -de 5 V DC |
| Maksimum Anahtarlama Akımı | 5 A AC 5 A DC |
| Va Cinsinden Güç Tüketimi | 0…4 VA -de 24...240 V AC |
| Güç Tüketimi | 0,5 W DC |
| Kontrol Devresi Frekansı | 50...60 Hz +/- 10 % |
| Terminaller Arasında Direnç | 602 mOhm |
| Ölçüm Gerilimi Limitleri | 176…528 V AC |
| Güç Açıldığında Gecikme | 500 ms |
| Gerilim Aralığı | 176...528 V |
| Yanıt Süresi | > 50 ms (Y1 girişi (kontakY1-T1) ve basmalı düğme) |
| Kontrol Devresi Gerilimi | <= 3,6 V 'insıcaklık kontrol devresi (T1-T2 terminalleri açık) |
| Kısa Devre Akımı | 0,007 A sıcaklık algılama devresi (T1-T2 terminalleri kısa devre yapmış) |
| Terminaller Arasında Maksimum Direnç | 1500 Ohm için sıcaklık sensörü -de 20 °C |
| Açma Eşiği | 3100 Ohm +/- 10 % için sıcaklık kontrol devresi |
| Sıfırlama Eşiği | 1650 Ohm +/- 10 % için sıcaklık kontrol devresi |
| Yalıtım Direnci | > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60255-5 > 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60664-1 > 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60255-5 > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60664-1 > 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60255-5 > 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60664-1 |
| [ui] Nominal Yalıtım Voltajı | 400 V 'e uygunIEC 60664-1 |
| Besleme Frekansı | 50/60 Hz +/- 10 % |
| Çalışma Konumu | Herhangi bir konum olmadan |
| Bağlantılar - Terminaller | Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| Sıkma Torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| Muhafaza Malzemesi | Polikarbonat |
| Yerel Sinyalleme | LED (yeşil) for güç AÇIK LED (sarı) for röle fazı (R2) LED (sarı) for rölenin (R1) sıcaklığı |
| Montaj Desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| Elektrik Dayanıklılığı | 10000 cycles |
| Mekanik Dayanıklılık | 30000000 cycles |
| Çalışma Hızı | <= 360 çalışma/saat tam yük |
| Kullanım Kategorisi | AC-12 'e uygunIEC 60947-5-1 AC-13 'e uygunIEC 60947-5-1 AC-14 'e uygunIEC 60947-5-1 AC-15 'e uygunIEC 60947-5-1 DC-12 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 |
| Genişlik | 35 mm |
| Ürün Ağırlığı | 0,13 kg |
| Kontrol Tipi | Test butonsuz |
| Mikro Kırılmalara Bağışıklık | 20 ms -de 20,4 V |
|---|---|
| Elektromanyetik Uyumluluk | Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3 Endüstriyel ortamlara bağışıklık conforming to IEC 61000-6-2 |
| Standartlar | IEC 60255-6 IEC 60034-11-2 |
| Ürün Sertifikaları | GL UL GOST C-Tick CSA |
| İşaretleme | CE |
| Direktifler | 73/23/EEC - alçak gerilim yönergesi 89/336/EEC - elektromanyetik uyumluluk |
| Depolama Ortam Koşulları | -40…70 °C |
| Çalışma Için Ortam Hava Sıcaklığı | -20…50 °C |
| Bağıl Nem | 95 % -de 55 °C 'e uygunIEC 60068-2-30 |
| Titreşim Direnci | 0,35 mm (f= 5…57,6 Hz) conforming to IEC 60068-2-6 1 gn (f= 57,6…150 Hz) conforming to IEC 60255-21-1 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60255-21-1 |
| Ip Koruma Derecesi | IP20 'e uygunIEC 60529 (terminaller) IP30 'e uygunIEC 60529 (muhafaza) |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Aşırı Gerilim Kategorisi | III conforming to IEC 60664-1 |
| Dielektrik Test Gerilimi | 2 kV AC 50 Hz, 1 dk |
| Yayılmayan Şok Dalgası | 4 kV |
| Package 1 | PCE, 1 Adet, 4,300 cm x 7,800 cm x 9,500 cm, 127,000 g |
|---|---|
| Package 2 | S03, 48 Adet, 30,000 cm x 30,000 cm x 40,000 cm, 6,900 kg |
| Garanti (Ay Olarak) | 18 |
|---|
