Tükendi

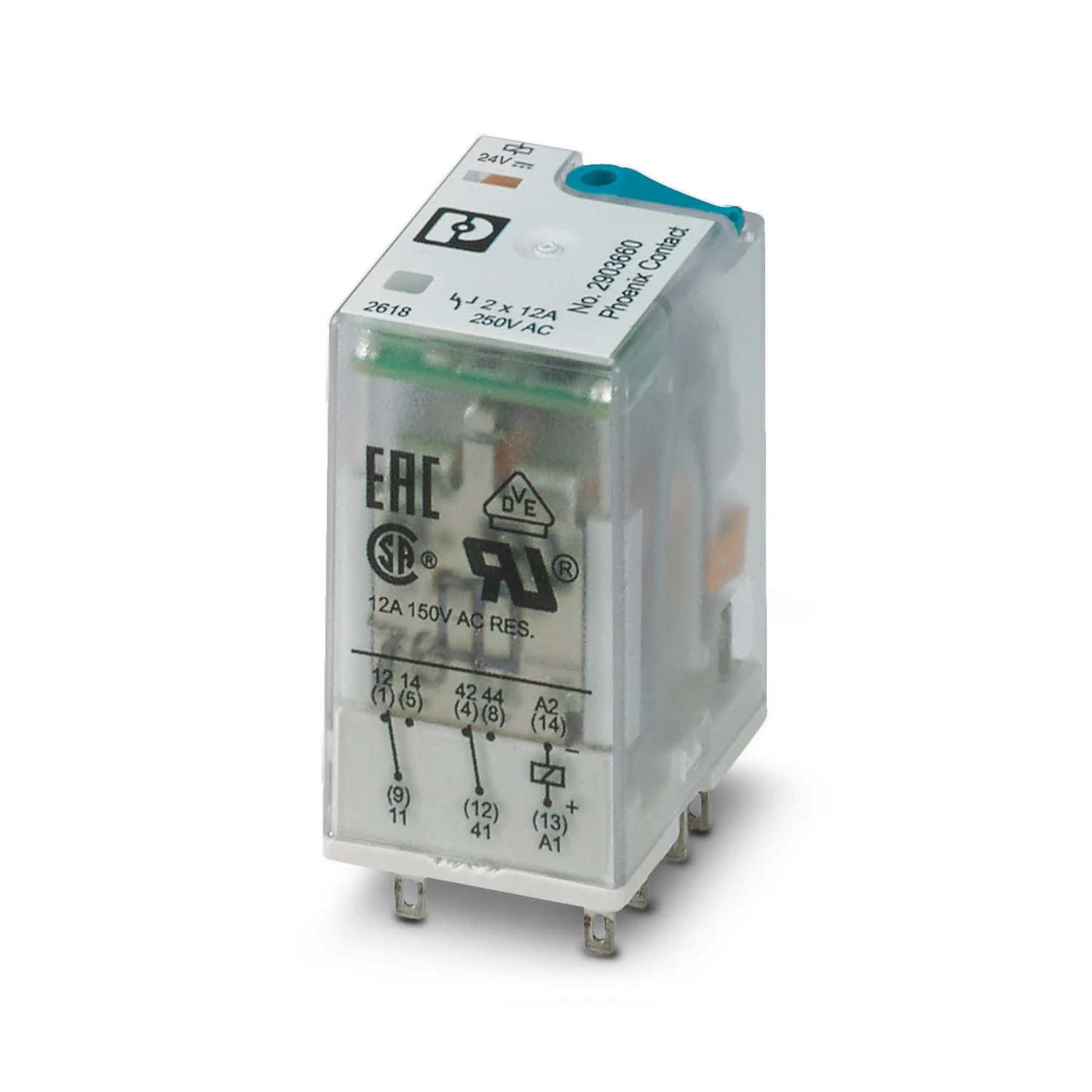

Gelince Haber VerBu ürün, tek röle yapısında tasarlanmıştır Öne çıkan teknik bilgiler: Ürün Tipi: Tek röle; Çalışma Modu: 100% çalışma faktörü; Nominal Giriş Gerilimi U N: 24 V DC; Bağlantı Yöntemi: Geçmeli bağlantı; Kontak Tipi: 2 enversör kontak.
| Ürün Tipi | Tek röle |
|---|---|
| Set İçeriği | 2903315 RIF-2-RPT-LDP-24DC/2X21 | 1577412 RIF-2-RPT-PHS-LDP-24DC/2X21 |
| Çalışma Modu | 100% çalışma faktörü |
| Mekanik Çalışma Ömrü | yaklaşık 2x 10 7 çevrim |
| İzolasyon Karakteristikleri | |
| İzolasyon | Ana izolasyon |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Sınıfı | 3 (Anma gerilimi 230 V) | 2 (Anma gerilimi 400 V) |
| Veri Yönetimi Durumu | |
| Son Veri Yönetimi Tarihi | 11.02.2026 |
| Elektriksel Çalışma Ömrü | Diyagrama bkz |
|---|---|
| Nominal Durum İçin Maksimum Güç Kaybı | 1,01 W |
| Test Gerilimi (Bobin/Kontak) | 2,5 kV rms (50 Hz, 1 dak., bobin/kontak) |
| Test Gerilimi (Kontak/Kontak) | 2,5 kV rms (50 Hz, 1 dk., kontak/kontak) |
| Test Gerilimi (Enversör Kontak/Enversör Kontak) | 2,5 kV rms (50 Hz, 1 dk., enversör kontak/enversör kontak) |
| Nominal İzolasyon Gerilimi | 250 V AC |
| Nominal Darbe Gerilimi | 4 kV |
| Bobin Tarafı | |
| Nominal Giriş Gerilimi U N | 24 V DC |
|---|---|
| Giriş Gerilim Aralığı | 18,7 V DC ... 46,8 V DC |
| U N 'Ye İlişkin Giriş Gerilimi Aralığı | diyagrama bakın |
| Sürücü Ve Fonksiyon | tek durumlu |
| Sürücü (Polarite) | polarize |
| U N 'De Tipik Giriş Akımı | 42 mA |
| Tipik Tepki Süresi | 13 ms |
| Tipik Bırakma Zamanı | 14 ms |
| Koruma Devresi | Ters gerilim diyodu |
| Durum Göstergesi | LED (sari) |
| Anahtarlama | |
| Kontak Tipi | 2 enversör kontak |
|---|---|
| Şalter Kontağı Tipi | Tek kontak |
| Kontak Malzemesi | AgNi |
| Maksimum Anahtarlama Gerilimi | 250 V AC/DC |
| Minimum Anahtarlama Gerilimi | 5 V (24 mA'da) |
| Sürekli Sınır Akımı | 12 A |
| Maksimum Kalkış Akımı | 30 A (20 ms, N/O kontaklar) |
| Min. Anahtarlama Akımı | 5 mA (24 V) |
| Kesme Seviyesi (Omik Yük) Maks. | 288 W (24 V DC için) | 124 W (48 V DC için) | 108 W (60 V DC için) | 52 W (110 V DC için) | 48 W (220 V DC için) | 3000 VA (250 V AC için) |
| Anahtarlama Kapasitesi Min. | 0,12 W |
| UL 508 Uyarınca Motor Yükü | 1/2 HP, 240 V AC |
| Bağlantı Yöntemi | Geçmeli bağlantı |
|---|
| Genişlik | 21,2 mm |
|---|---|
| Yükseklik | 27,5 mm |
| Derinlik | 35,6 mm |
| Ortam Koşulları | |
| Koruma Sınıfı | RT I |
|---|---|
| Ortam Sıcaklığı (Çalışma) | -40 °C ... 70 °C |
| Ortam Sıcaklığı (Stok/Nakliye) | -40 °C ... 85 °C |
| Tanımlama | ISA-S71.04. G3 Harsh Group | EN 60068-2-60 |
|---|
| Standartlar/Yönetmelikler | IEC 60664 | IEC 61810 |
|---|
| Montaj Konumu | herhangibir |
|---|
| Ürün Numarası | 2903660 |
|---|---|
| Ambalaj Birimi | 10 pc |
| Minimum Sipariş Miktarı | 10 pc |
| Satış Kodu | DK6 |
| Ürün Kodu | DK6943 |
| GTIN (Küresel Ticari Ürün Numarası) | 4046356758130 |
| Adet Ağırlığı (Ambalaj Dahil) | 36,41 g |
| Adet Ağırlığı (Ambalaj Hariç) | 35,14 g |
| Gümrük Tarife No | 85364190 |
| Menşe Ülke | PL |
| Eclass-13.0 | 27371601 |
|---|---|
| Eclass-15.0 | 27371601 |
| ETIM 10.0 | EC001437 |
| UNSPSC 21.0 | 39122300 |
CSA Onay kimliği: 256725 VDE Zeichengenehmigung Onay kimliği: 40040427 cULus Onaylı Onay kimliği: E172140
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet (Muafiyet Yok) |
|---|---|
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | %0,1 wt oranını aşan hiçbir madde yok |
| EF3.1 İklim Değişikliği | |
| CO2E Kg | 0,875 kg CO2e |
