Schneider Electric 56135 RH10M 220/240 V AC 50/60/400 Hz 300 mA Ani Açma - 1

%65

Schneider Electric 56135 RH10M 220/240 V AC 50/60/400 Hz 300 mA Ani Açma

Name: Schneider Electric 56135 RH10M 220/240 V AC 50/60/400 Hz 300 mA Ani Açma
Brand: SCHNEIDER ELECTRIC
SKU: 56135
Price: 6800.06 TRY
Availability: InStock

Ürün Kodu : 56135

Stokta Son 81 Adet

19.428,75 TL

6.800,06 TL

Kazancınız

12.628,69TL

Fiyat Alarmı

Kredi kartı ile ayda 691,28 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 56,60 TL değerinde 283 Parapuan kazanacaksınız.

Adet

Beğen

Tahmini Kargoya Teslim: 04.05.2026 tarihine kadar kargoda

Tavsiye Et

Listeye Ekle Yorum Yap

Ürün Açıklaması

Çalışma Gerilimi

220-240V AC

Kontak Akımı (Ie)

8 A

Ürün Detayı

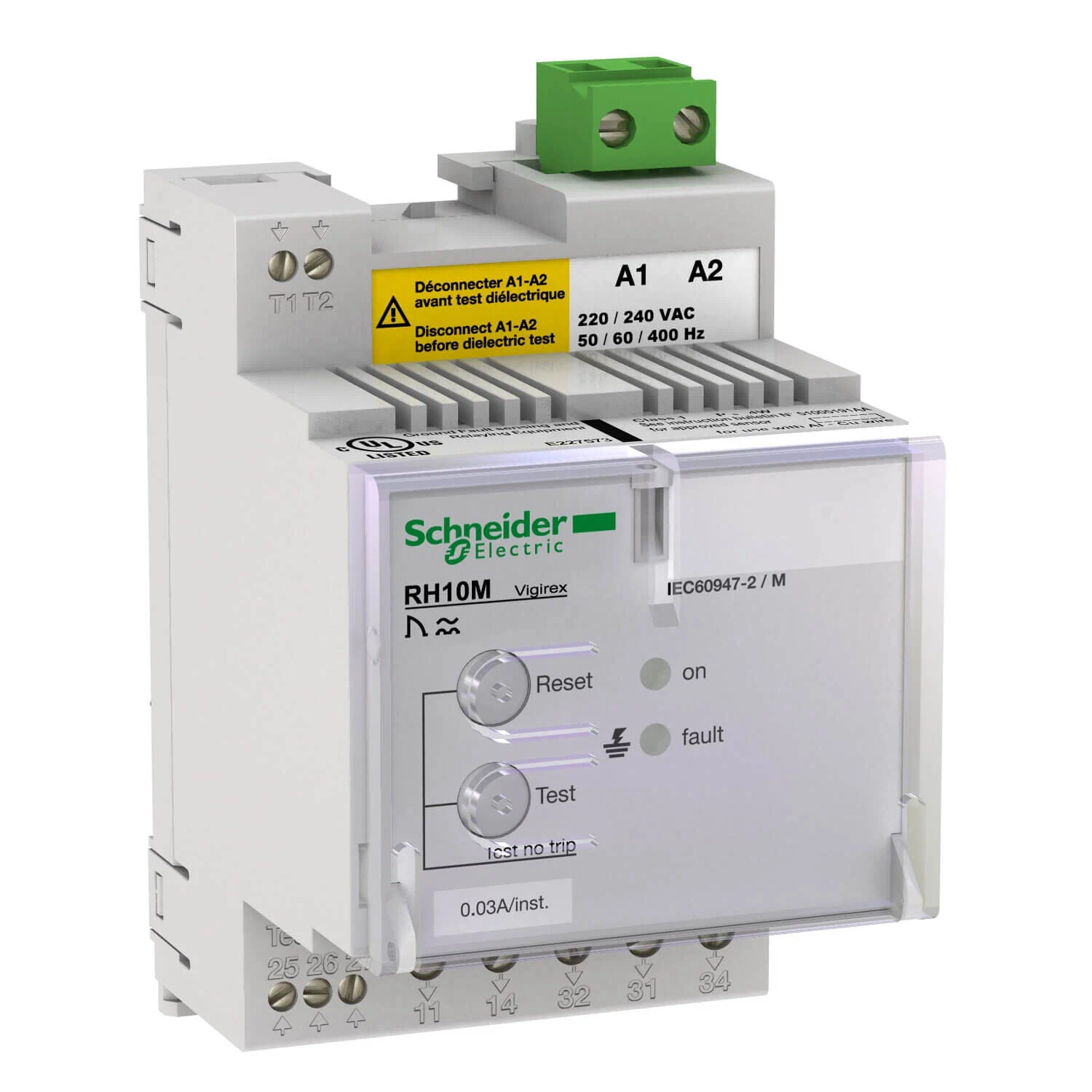

VigiPacT RH10M, bir DIN rayı montajı kaçak akım koruma rölesidir. Kişileri doğrudan veya dolaylı temasa, yangın tehlikelerine ve motorlara karşı korur. Bağlantılı toroidi aracılığıyla bir elektrik tesisatındaki toprak kaçak akımını ölçer. Ayarlanan artık çalışma akımı aşıldığında ilgili devre kesiciyi açar. Çalışma besleme gerilimi 220/240VAC 50/60Hz’dir. A tipi toprak kaçağı koruma sınıfıdır. Akım hassasiyeti (IDn) 300mA olarak sabitlenmiştir. Zaman gecikmesi (Dt) anlıktır. Arıza giderildikten sonra lokal manuel sıfırlama yapılması gerekir. İzlenen dağıtım sistemi gerilimi 1000VAC 50/60/400Hz'e kadardır. Pano içerisinde DIN rayına monte edilir ve koruma sınıfı IP40'tır. Uyumlu bir Schneider Electric A tipi toroid veya dikdörtgen sensör ile ilişkilendirilmelidir.

Teknik Özellikler

Ana

Seri	VigiPacT
Ürün Grubu	RH10M
Ürün Ya Da Bileşen Tipi	Rezidüel akım koruma rölesi
Röle Uygulaması	Koruma rölesi
Montaj Desteği	DIN rayı
Toprak Kaçağı Koruma Sınıfı	A tipi
Ayarın Tipi	Yok
Rezidüel Toprak Kaçağı Duyarlılık Ayar Tipi	Sabit
Earth-Leakage Sensitivity	0,3 A
Earth-Leakage Time Delay	Anlık
Current Sensors Compatibility	VigiPacT TOA toprak kaçağı akım sensörü VigiPacT A toprak kaçağı akım sensörü VigiPacT L toprak kaçağı akım sensörü
[ithe] Klasik Muhafazalı Termik Akım	8 A
Minimum Yük	10 mA -de 12 V
[us] Nominal Besleme Gerilimi	220...240 V AC 50/60 Hz % 55...110
Güç Tüketimi	4 VA
Monitored Distribution System	1000 V - AC -de 50/60 Hz (maksimum) 1000 V - AC -de 400 Hz (maksimum)
Topraklama Sistemi	TT IT TN-S
[uimp] Nominal Darbe Dayanım Voltajı	8 kV
Sıfırlama	Manuel sıfırlama

Tamamlayıcı

Test Fonksiyonu	Uzaktan test Yerel
Izleme	Elektronik (sürekli) Güç besleme (sürekli) Röle/sensör bağlantısı (sürekli)
Ölçümün Tipi	Toprak hatası akım dahili ölçümü, aralik: % 80...100
Ayarların Kurcalamaya Dayanıklılığı	Mühürlenebilir kapakla korunur
Bağlantılar - Terminaller	Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12 Yardımcı güç besleme: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16 Gerilim varlığı: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Gerilim varlığı: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12 Gerilim varlığı: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
Tel Sıyırma Uzunluğu	Yardımcı güç besleme: 7 mm for üst connection Hata: 8 mm for alt connection Röle testi ve hata sıfırlama: 5 mm for alt connection Sensör: 5 mm for üst connection Gerilim varlığı: 8 mm for alt connection
Sıkma Torku	Yardımcı güç besleme: 0,6 N.m üst Hata: 0,6 N.m alt Röle testi ve hata sıfırlama: 0,25 N.m alt Sensör: 0,25 N.m üst Gerilim varlığı: 0,6 N.m alt
9 Mm Vida Adımı	6
Standartlar	EN/IEC 60947-2 Annex M EN/IEC 60755 UL 1053 CAN/CSA C22.2 No. 144
Genişlik	54 mm
Yükseklik	81 mm
Derinlik	74 mm
Ürün Ağırlığı	0,3 kg
Ip Koruma Derecesi	IP40 ön yüzde: conforming to EN/IEC 60529 IP30 yan parçalarda: conforming to EN/IEC 60529 IP20 bağlantı terminallerinde: conforming to EN/IEC 60529
Ik Koruma Derecesi	IK07 conforming to EN 50102
Mekanik Dayanıklılık	Yangına dayanıklılık 'e uygunIEC 60695-2-1 IK koruma 2 joules: IK07 'e uygunEN 50102 Titreşimler 13,2...100 Hz: 0,7 g Titreşimler 2...13,2 Hz: +/- 1 mm

Ortam

Aşırı Gerilim Kategorisi	IV
Elektrik Çarpmasına Karşı Koruma Sınıfı	Sınıf II
Elektromanyetik Uyumluluk	Iletimli ve yayılmalı emisyonlar: B 'e uygunCISPR 11 Iletimli radyo frekansı bağışıklık testi: 3 'e uygunIEC 61000-4-6 Elektrostatik deşarj bağışıklık testi: 4 'e uygunIEC 61000-4-2 Yüksek enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-5 Alçak enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-4 Radyasyon duyarlılığı: 3 'e uygunIEC 61000-4-3
Bağıl Nem	95 % -de 55 °C
Kirletme Derecesi	3 'e uygunIEC 60664-1
Nominal Çalışma Ortam Sıcaklığı	-35…70 °C
Depolama Ortam Koşulları	-55…85 °C

Paketleme Üniteleri

Package 1	PCE, 1 Adet, 8,5 cm x 7,6 cm x 9,1 cm, 276,0 g
Package 2	S03, 36 Adet, 30,0 cm x 30,0 cm x 40,0 cm, 10,135 kg

Sözleşme Garantisi

Garanti (Ay Olarak)	18
