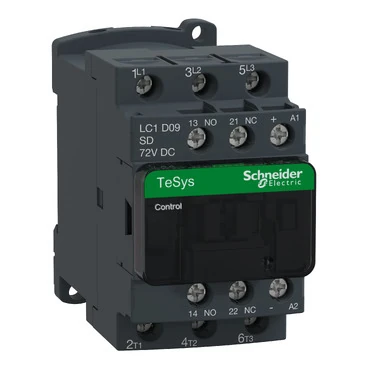

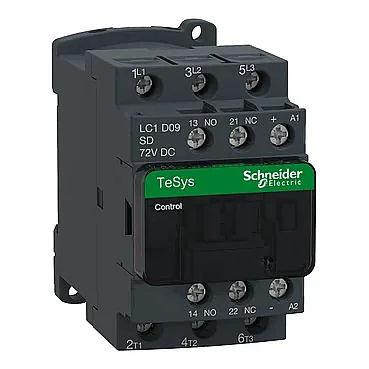

Schneider Electric LC1D09SD 3P 25A 72VDC Kontaktör
Tükendi
Gelince Haber VerÜrün Detayı
Schneider Electric LC1D09SD TeSys D Kontaktör - 3P(3 NA) -AC-3 - <= 440 V 9 A - 72 V DC Bobin. Ürün Ya da Bileşen Tipi: Kontaktör. Kullanım Kategorisi: AC-3 AC-3e AC-1 AC-4. Kutup Tanımı: 3P. [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC.
Schneider Electric LC1D09SD TeSys D Kontaktör - 3P(3 NA) -AC-3 - <= 440 V 9 A - 72 V DC Bobin. Ürün Ya da Bileşen Tipi: Kontaktör. Ürün Ya da Bileşen Tipi: Kontaktör | Ürün Grubu LC1D | kontaktör uygulaması Direnç yükü Motor kontrol | Kullanım Kategorisi: AC-3 AC-3e AC-1 AC-4 | Kutup Tanımı: 3P | [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC | [Ie] nominal çalışma akımı 9 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 25 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 9 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi | [Uc] kontrol devresi gerilimi 72 V DC | Motor Gücü kW: 2,2 kW at 220/230 V AC 50/60 Hz (AC-3) 4 kW at 380/400 V AC 50/60 Hz (AC-3) 4 kW at 415/440 V AC 50/60 Hz (AC-3) 5,5 kW at 500 V AC 50/60 Hz (AC-3) 5,5 kW at 660/690 V AC 50/60 Hz (AC-3) 2,2 kW at 220/230 V AC 50/60 Hz (AC-3e) 4 kW at 380/400 V AC 50/60 Hz (AC-3e) 4 kW at 415/440 V AC 50/60 Hz (AC-3e) 5,5 kW at 500 V AC 50/60 Hz (AC-3e) 5,5 kW at 660/690 V AC 50/60 Hz (AC-3e) 2,2 kW at 400 V AC 50/60 Hz (AC-4) | motor gücü hp 1 hp at 230/240 V AC 50/60 Hz for 1 faz motors 2 hp at 200/208 V AC 50/60 Hz for 3 faz motors 2 hp at 230/240 V AC 50/60 Hz for 3 faz motors 5 hp at 460/480 V AC 50/60 Hz for 3 faz motors 7,5 hp at 575/600 V AC 50/60 Hz for 3 faz motors 0,33 hp at 115 V AC 50/60 Hz for 1 faz motors | uyumluluk kodu LC1D | kutup kontak düzenleme 3 NA | koruyucu kapak Ile | [Ith] klasik açık hava termik akımı 25 A (at 60 °C) for güç devresi 10 A (at 60 °C) for sinyalleme devresi | Irms nominal kapama kapasitesi 250 A at 440 V for güç devresi conforming to IEC 60947 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 | nominal kesme kapasitesi 250 A at 440 V for güç devresi conforming to IEC 60947 | [Icw] Nominal Kısa Süreli Dayanma Akımı: 105 A 40 °C - 10 s for güç devresi 210 A 40 °C - 1 sn for güç devresi 30 A 40 °C - 10 min for güç devresi 61 A 40 °C - 1 min for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi | ilgili sigorta değeri 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 25 A gG at <= 690 V coordination tip 1 for güç devresi 20 A gG at <= 690 V coordination tip 2 for güç devresi | ortalama empedans 2,5 mOhm - Ith 25 A 50 Hz for güç devresi | kutup başı na güç dağı lımı 1,56 W AC-1 0,2 W AC-3 0,2 W AC-3e | [Ui] nominal yalıtım voltajı: Güç devresi: 690 V'e uygun IEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V'e uygun IEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali | aşırı gerilim kategorisi III | kirletme derecesi 3 | [Uimp] nominal darbe dayanımvoltajı: 6 kV'e uygun IEC 60947
Teknik Özellikler
| Ürün Ya da Bileşen Tipi | Kontaktör | Ürün Grubu LC1D | kontaktör uygulaması Direnç yükü Motor kontrol | Kullanım Kategorisi: AC-3 AC-3e AC-1 AC-4 | Kutup Tanımı: 3P | [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC | [Ie] nominal çalışma akımı 9 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 25 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 9 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi | [Uc] kontrol devresi gerilimi 72 V DC | Motor Gücü kW: 2,2 kW at 220/230 V AC 50/60 Hz (AC-3) 4 kW at 380/400 V AC 50/60 Hz (AC-3) 4 kW at 415/440 V AC 50/60 Hz (AC-3) 5,5 kW at 500 V AC 50/60 Hz (AC-3) 5,5 kW at 660/690 V AC 50/60 Hz (AC-3) 2,2 kW at 220/230 V AC 50/60 Hz (AC-3e) 4 kW at 380/400 V AC 50/60 Hz (AC-3e) 4 kW at 415/440 V AC 50/60 Hz (AC-3e) 5,5 kW at 500 V AC 50/60 Hz (AC-3e) 5,5 kW at 660/690 V AC 50/60 Hz (AC-3e) 2,2 kW at 400 V AC 50/60 Hz (AC-4) | motor gücü hp 1 hp at 230/240 V AC 50/60 Hz for 1 faz motors 2 hp at 200/208 V AC 50/60 Hz for 3 faz motors 2 hp at 230/240 V AC 50/60 Hz for 3 faz motors 5 hp at 460/480 V AC 50/60 Hz for 3 faz motors 7,5 hp at 575/600 V AC 50/60 Hz for 3 faz motors 0,33 hp at 115 V AC 50/60 Hz for 1 faz motors | uyumluluk kodu LC1D | kutup kontak düzenleme 3 NA | koruyucu kapak Ile | [Ith] klasik açık hava termik akımı 25 A (at 60 °C) for güç devresi 10 A (at 60 °C) for sinyalleme devresi | Irms nominal kapama kapasitesi 250 A at 440 V for güç devresi conforming to IEC 60947 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 | nominal kesme kapasitesi 250 A at 440 V for güç devresi conforming to IEC 60947 | [Icw] Nominal Kısa Süreli Dayanma Akımı: 105 A 40 °C - 10 s for güç devresi 210 A 40 °C - 1 sn for güç devresi 30 A 40 °C - 10 min for güç devresi 61 A 40 °C - 1 min for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi | ilgili sigorta değeri 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 25 A gG at <= 690 V coordination tip 1 for güç devresi 20 A gG at <= 690 V coordination tip 2 for güç devresi | ortalama empedans 2,5 mOhm - Ith 25 A 50 Hz for güç devresi | kutup başı na güç dağı lımı 1,56 W AC-1 0,2 W AC-3 0,2 W AC-3e | [Ui] nominal yalıtım voltajı: Güç devresi: 690 V'e uygun IEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V'e uygun IEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali | aşırı gerilim kategorisi III | kirletme derecesi 3 | [Uimp] nominal darbe dayanımvoltajı: 6 kV'e uygun IEC 60947 | güvenlik güvenilirlik düzeyi B10d = 1369863 çevrim nominal yüklü kontaktör'e uygun EN/ISO 13849-1 B10d = 20000000 çevrim mekanik yüklü kontaktör'e uygun EN/ISO 13849-1 | Mekanik dayanıklılık: 30 Mcycles | elektrik dayanıklılığı: 0,6 Mcycles 25 A AC-1 Ue'de <= 440 V 2 Mcycles 9 A AC-3 Ue'de <= 440 V 2 Mcycles 9 A AC-3e Ue'de <= 440 V | Kontrol Devresi Tipi: DC standart | bobin teknolojisi Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör | kontrol devresi gerilim limitleri 0,1...0,25 Uc (-40…70 °C):düşme DC 0,7...1,25 Uc (-40…60 °C):çalışma DC 1...1.25 Uc (60…70 °C):çalışma DC | W cinsinden kalkış gücü 5,4 W 20 °C) | W cinsinden tutma güç tüketimi 5,4 W değerinde 20 °C | çalışma süresi 63 ±15 % ms kapama 20 ±20 % ms açma | zaman sabiti 28 ms | Maksimum çalışma hızı 3600 cyc/h at 60 °C | Bağlantılar - Terminaller: Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz | sıkma torku Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 | yardımcı kontak düzenleme 1 NA + 1 NK | yardımcı kontak tipi tip mekanik olarak bağlantılı 1 NA + 1 NK'e uygun IEC 60947-5-1 tip ayna kontak 1 NK'e uygun IEC 60947-4-1 | sinyalleme devre frekansı 25...400 Hz | minimum anahtarlama gerilimi 17 V for sinyalleme devresi | minimum anahtarlama akımı 5 mA for sinyalleme devresi | yalıtım direnci > 10 MOhm for sinyalleme devresi | çakış mama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında | Montaj Desteği: Ray Plaka | Ürün Sertifikaları: UL CCC CSA Denizcilik UKCA EAC CB Şeması | IP Koruma Derecesi: IP20 ön yüz'e uygun IEC 60529 | koruyucu bakım TH'e uygun IEC 60068-2-30 | iklimsel dayanım'e uygun IACS E10 nemli sıcağa maruz kalma'e uygun IEC 60947-1 Annex Q category D nemli sıcağa maruz kalma | cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile | çalışma yüksekliği 0...3000 m | yangına dayanıklılık 850 °C'e uygun IEC 60695-2-1 | alev geciktirici V1'e uygun UL 94 | Mekanik dayanıklılık: Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) |
|---|
Ticari Veriler
| Ürün Kodu | LC1D09SD |
|---|---|
| Marka | Schneider Electric |
