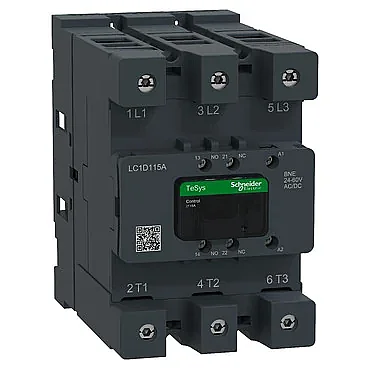

Schneider Electric LC1D115ABNE 3P 200A Kontaktör
Tükendi
Gelince Haber VerÜrün Detayı
Schneider Electric LC1D115ABNE Kontaktör, TeSys Deca Advanced, 3P(3NO), AC-3/AC-3e, <=440V, 115A, 24-60V AC/DC Bobin, Konektör. Ürün Ya da Bileşen Tipi: Kontaktör. Kullanım Kategorisi: AC-3 AC-3e AC-1 AC-4 DC-1 DC-3 DC-5. Kutup Tanımı: 3P. [Ue] nominal çalışma voltajı: Güç devresi: <= 1000 V AC 16.67...400 Hz Güç devresi: <= 300 V DC.
Schneider Electric LC1D115ABNE Kontaktör, TeSys Deca Advanced, 3P(3NO), AC-3/AC-3e, <=440V, 115A, 24-60V AC/DC Bobin, Konektör. Ürün serisi: TeSys Deca Advanced | Ürün Ya da Bileşen Tipi: Kontaktör. Ürün serisi: TeSys Deca Advanced | Ürün Ya da Bileşen Tipi: Kontaktör | Ürün Grubu LC1D | kontaktör uygulaması Motor kontrol Direnç yükü | Kullanım Kategorisi: AC-3 AC-3e AC-1 AC-4 DC-1 DC-3 DC-5 | Kutup Tanımı: 3P | [Ue] nominal çalışma voltajı: Güç devresi: <= 1000 V AC 16.67...400 Hz Güç devresi: <= 300 V DC | [Ie] nominal çalışma akımı 115 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 115 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi 200 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi | [Uc] kontrol devresi gerilimi 24...60 V AC 50/60 Hz 24...60 V DC | Motor Gücü kW: 30 kW at 230 V AC 50/60 Hz (AC-3) 55 kW at 400 V AC 50/60 Hz (AC-3) 59 kW at 415 V AC 50/60 Hz (AC-3) 59 kW at 440 V AC 50/60 Hz (AC-3) 75 kW at 500 V AC 50/60 Hz (AC-3) 80 kW at 690 V AC 50/60 Hz (AC-3) 65 kW at 1000 V AC 50/60 Hz (AC-3) 30 kW at 230 V AC 50/60 Hz (AC-3e) 55 kW at 400 V AC 50/60 Hz (AC-3e) 59 kW at 415 V AC 50/60 Hz (AC-3e) 59 kW at 440 V AC 50/60 Hz (AC-3e) 75 kW at 500 V AC 50/60 Hz (AC-3e) 80 kW at 690 V AC 50/60 Hz (AC-3e) 65 kW at 1000 V AC 50/60 Hz (AC-3e) 30 kW at 230 V AC 50/60 Hz (AC-4) 55 kW at 400 V AC 50/60 Hz (AC-4) 55 kW at 440 V AC 50/60 Hz (AC-4) 63 kW at 500 V AC 50/60 Hz (AC-4) 65 kW at 690 V AC 50/60 Hz (AC-4) 50 kW at 1000 V AC 50/60 Hz (AC-4) | motor gücü hp 30 hp at 200/208 V 60 Hz 40 hp at 230/240 V 60 Hz 75 hp at 460/480 V 60 Hz 100 hp at 575/600 V 60 Hz | uyumluluk kodu LC1D | kutup kontak düzenleme 3 NA | koruyucu kapak Ile | [Ith] klasik açık hava termik akımı 200 A (at 60 °C) for güç devresi | Irms nominal kapama kapasitesi 1560 A at 440 V for güç devresi conforming to IEC 60947 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 | nominal kesme kapasitesi 1100 A at 440 V for güç devresi conforming to IEC 60947 | [Icw] Nominal Kısa Süreli Dayanma Akımı: 350 A 40 °C - 10 min for güç devresi 600 A 40 °C - 1 min for güç devresi 1280 A 40 °C - 10 s for güç devresi 1800 A 40 °C - 1 sn for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi | ilgili sigorta değeri 125 A aM at <= 440 V for güç devresi 100 A aM at <= 690 V for güç devresi 200 A gG at <= 690 V for güç devresi 10 A gG for sinyalleme devresi 2 A gG for kontrol devresi | ortalama empedans 0,45 mOhm - Ith 200 A 50 Hz for güç devresi | kutup başı na güç dağı lımı 6 W AC-3 6 W AC-3e 22 W AC-1 | [Ui] nominal yalıtım voltajı: Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 1000 V'e uygun IEC 60947-4-1 Sinyalleme devresi: 690 V'e uygun IEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali | aşırı gerilim kategorisi III | kirletme derecesi 3
Teknik Özellikler
| Ürün serisi | TeSys Deca Advanced | Ürün Ya da Bileşen Tipi: Kontaktör | Ürün Grubu LC1D | kontaktör uygulaması Motor kontrol Direnç yükü | Kullanım Kategorisi: AC-3 AC-3e AC-1 AC-4 DC-1 DC-3 DC-5 | Kutup Tanımı: 3P | [Ue] nominal çalışma voltajı: Güç devresi: <= 1000 V AC 16.67...400 Hz Güç devresi: <= 300 V DC | [Ie] nominal çalışma akımı 115 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 115 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi 200 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi | [Uc] kontrol devresi gerilimi 24...60 V AC 50/60 Hz 24...60 V DC | Motor Gücü kW: 30 kW at 230 V AC 50/60 Hz (AC-3) 55 kW at 400 V AC 50/60 Hz (AC-3) 59 kW at 415 V AC 50/60 Hz (AC-3) 59 kW at 440 V AC 50/60 Hz (AC-3) 75 kW at 500 V AC 50/60 Hz (AC-3) 80 kW at 690 V AC 50/60 Hz (AC-3) 65 kW at 1000 V AC 50/60 Hz (AC-3) 30 kW at 230 V AC 50/60 Hz (AC-3e) 55 kW at 400 V AC 50/60 Hz (AC-3e) 59 kW at 415 V AC 50/60 Hz (AC-3e) 59 kW at 440 V AC 50/60 Hz (AC-3e) 75 kW at 500 V AC 50/60 Hz (AC-3e) 80 kW at 690 V AC 50/60 Hz (AC-3e) 65 kW at 1000 V AC 50/60 Hz (AC-3e) 30 kW at 230 V AC 50/60 Hz (AC-4) 55 kW at 400 V AC 50/60 Hz (AC-4) 55 kW at 440 V AC 50/60 Hz (AC-4) 63 kW at 500 V AC 50/60 Hz (AC-4) 65 kW at 690 V AC 50/60 Hz (AC-4) 50 kW at 1000 V AC 50/60 Hz (AC-4) | motor gücü hp 30 hp at 200/208 V 60 Hz 40 hp at 230/240 V 60 Hz 75 hp at 460/480 V 60 Hz 100 hp at 575/600 V 60 Hz | uyumluluk kodu LC1D | kutup kontak düzenleme 3 NA | koruyucu kapak Ile | [Ith] klasik açık hava termik akımı 200 A (at 60 °C) for güç devresi | Irms nominal kapama kapasitesi 1560 A at 440 V for güç devresi conforming to IEC 60947 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 | nominal kesme kapasitesi 1100 A at 440 V for güç devresi conforming to IEC 60947 | [Icw] Nominal Kısa Süreli Dayanma Akımı: 350 A 40 °C - 10 min for güç devresi 600 A 40 °C - 1 min for güç devresi 1280 A 40 °C - 10 s for güç devresi 1800 A 40 °C - 1 sn for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi | ilgili sigorta değeri 125 A aM at <= 440 V for güç devresi 100 A aM at <= 690 V for güç devresi 200 A gG at <= 690 V for güç devresi 10 A gG for sinyalleme devresi 2 A gG for kontrol devresi | ortalama empedans 0,45 mOhm - Ith 200 A 50 Hz for güç devresi | kutup başı na güç dağı lımı 6 W AC-3 6 W AC-3e 22 W AC-1 | [Ui] nominal yalıtım voltajı: Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 1000 V'e uygun IEC 60947-4-1 Sinyalleme devresi: 690 V'e uygun IEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali | aşırı gerilim kategorisi III | kirletme derecesi 3 | [Uimp] nominal darbe dayanımvoltajı: 8 kV'e uygun IEC 60947 | güvenlik güvenilirlik düzeyi B10d = 684932 çevrim nominal yüklü kontaktör'e uygun EN/ISO 13849-1 B10d = 10000000 çevrim mekanik yüklü kontaktör'e uygun EN/ISO 13849-1 | Mekanik dayanıklılık: 8 Mcycles | elektrik dayanıklılığı: 1 Mcycles 115 A AC-3 Ue'de <= 440 V 1 Mcycles 115 A AC-3e Ue'de <= 440 V 0,5 Mcycles 200 A AC-1 Ue'de <= 440 V | Kontrol Devresi Tipi: AC değerinde 50/60 Hz DC | bobin teknolojisi Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör | kontrol devresi gerilim limitleri 0.8 Uc Min...1.1 Uc Max (-40…60 °C):çalışma AC/DC 0.1 Uc Max (-40…60 °C):düşme AC/DC | VA cinsinden kalkış gücü 170 VA (at 20 °C) | W cinsinden kalkış gücü 136 W 20 °C) | VA cinsinden tutma güç tüketimi 7,5 VA (at 20 °C) | W cinsinden tutma güç tüketimi 5,1 W değerinde 20 °C | ısı dağı lımı 2,2 W 20 °C'de | çalışma süresi 10...80 ms açma 20...90 ms kapama | Maksimum çalışma hızı 2400 cyc/h at 60 °C 3600 cyc/h at Uc at 20 ºC | Bağlantılar - Terminaller: Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: konnektör 1 10…120 mm² - cable stiffness: katı kablo uçsuz Güç devresi: konnektör 2 10…50 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz | sıkma torku Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 | yardımcı kontak düzenleme 1 NA + 1 NK | yardımcı kontak tipi tip mekanik olarak bağlantılı 1 NA + 1 NK'e uygun IEC 60947-5-1 tip ayna kontak 1 NK'e uygun IEC 60947-4-1 | sinyalleme devre frekansı 16.67...400 Hz | minimum anahtarlama gerilimi 17 V for sinyalleme devresi | minimum anahtarlama akımı 5 mA for sinyalleme devresi | yalıtım direnci > 10 MOhm for sinyalleme devresi | çakış mama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında | Montaj Desteği: Plaka | Ürün Sertifikaları: CB Şeması | CCC cULus CE UKCA DNV-GL'den EU-RO-MR | IP Koruma Derecesi: IP20 ön yüz'e uygun IEC 60529 | koruyucu bakım Hiçbiri'e uygun IEC 60068-2-30 | iklimsel dayanım'e uygun IACS E10 nemli sıcağa maruz kalma'e uygun IEC 60947-1 Annex Q category D nemli sıcağa maruz kalma | cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C çalışma 60…70 °C değer kaybı ile -60…80 °C storage |
|---|
Ticari Veriler
| Ürün Kodu | LC1D115ABNE |
|---|---|
| Marka | Schneider Electric |
