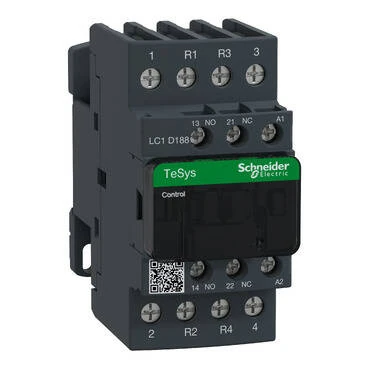

Schneider Electric LC1D188E7 4P 10A 48V Ac Kontaktör
Tükendi
Gelince Haber VerÜrün Detayı
Schneider Electric LC1D188E7 Tesys D Kontaktör - 4P(2 Na + 2 Nk) - Ac-1 - <= 440 V 32 A - 48 V Ac Bobin. Ürün Ya da Bileşen Tipi: Kontaktör. Kullanım Kategorisi: AC-1. Kutup Tanımı: 4P. [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 25...400 Hz.
Schneider Electric LC1D188E7 Tesys D Kontaktör - 4P(2 Na + 2 Nk) - Ac-1 - <= 440 V 32 A - 48 V Ac Bobin. Ürün Ya da Bileşen Tipi: Kontaktör. Ürün Ya da Bileşen Tipi: Kontaktör | Ürün Grubu LC1D | kontaktör uygulaması Direnç yükü | Kullanım Kategorisi: AC-1 | Kutup Tanımı: 4P | [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 25...400 Hz | [Ie] nominal çalışma akımı 32 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi | [Uc] kontrol devresi gerilimi 48 V AC 50/60 Hz | uyumluluk kodu LC1D | kutup kontak düzenleme 2 NA + 2 NK | koruyucu kapak Ile | [Ith] klasik açık hava termik akımı 10 A (at 60 °C) for sinyalleme devresi 32 A (at 60 °C) for güç devresi | Irms nominal kapama kapasitesi 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 300 A at 440 V for güç devresi conforming to IEC 60947 | nominal kesme kapasitesi 300 A at 440 V for güç devresi conforming to IEC 60947 | [Icw] Nominal Kısa Süreli Dayanma Akımı: 145 A 40 °C - 10 s for güç devresi 240 A 40 °C - 1 sn for güç devresi 40 A 40 °C - 10 min for güç devresi 84 A 40 °C - 1 min for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi | ilgili sigorta değeri 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 50 A gG at <= 690 V coordination tip 1 for güç devresi 35 A gG at <= 690 V coordination tip 2 for güç devresi | ortalama empedans 2,5 mOhm - Ith 32 A 50 Hz for güç devresi | kutup başı na güç dağı lımı 2,5 W AC-1 | [Ui] nominal yalıtım voltajı: Güç devresi: 690 V'e uygun IEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V'e uygun IEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali | aşırı gerilim kategorisi III | kirletme derecesi 3 | [Uimp] nominal darbe dayanımvoltajı: 6 kV'e uygun IEC 60947 | güvenlik güvenilirlik düzeyi B10d = 1369863 çevrim nominal yüklü kontaktör'e uygun EN/ISO 13849-1 B10d = 20000000 çevrim mekanik yüklü kontaktör'e uygun EN/ISO 13849-1 | Mekanik dayanıklılık: 15 Mcycles
Teknik Özellikler
| Ürün Ya da Bileşen Tipi | Kontaktör | Ürün Grubu LC1D | kontaktör uygulaması Direnç yükü | Kullanım Kategorisi: AC-1 | Kutup Tanımı: 4P | [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 25...400 Hz | [Ie] nominal çalışma akımı 32 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi | [Uc] kontrol devresi gerilimi 48 V AC 50/60 Hz | uyumluluk kodu LC1D | kutup kontak düzenleme 2 NA + 2 NK | koruyucu kapak Ile | [Ith] klasik açık hava termik akımı 10 A (at 60 °C) for sinyalleme devresi 32 A (at 60 °C) for güç devresi | Irms nominal kapama kapasitesi 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 300 A at 440 V for güç devresi conforming to IEC 60947 | nominal kesme kapasitesi 300 A at 440 V for güç devresi conforming to IEC 60947 | [Icw] Nominal Kısa Süreli Dayanma Akımı: 145 A 40 °C - 10 s for güç devresi 240 A 40 °C - 1 sn for güç devresi 40 A 40 °C - 10 min for güç devresi 84 A 40 °C - 1 min for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi | ilgili sigorta değeri 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 50 A gG at <= 690 V coordination tip 1 for güç devresi 35 A gG at <= 690 V coordination tip 2 for güç devresi | ortalama empedans 2,5 mOhm - Ith 32 A 50 Hz for güç devresi | kutup başı na güç dağı lımı 2,5 W AC-1 | [Ui] nominal yalıtım voltajı: Güç devresi: 690 V'e uygun IEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V'e uygun IEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali | aşırı gerilim kategorisi III | kirletme derecesi 3 | [Uimp] nominal darbe dayanımvoltajı: 6 kV'e uygun IEC 60947 | güvenlik güvenilirlik düzeyi B10d = 1369863 çevrim nominal yüklü kontaktör'e uygun EN/ISO 13849-1 B10d = 20000000 çevrim mekanik yüklü kontaktör'e uygun EN/ISO 13849-1 | Mekanik dayanıklılık: 15 Mcycles | elektrik dayanıklılığı: 1 Mcycles 32 A AC-1 Ue'de <= 440 V | Kontrol Devresi Tipi: AC değerinde 50/60 Hz | bobin teknolojisi Yerleşik süpresör modülü olmadan | kontrol devresi gerilim limitleri 0,3...0,6 Uc (-40…60 °C):düşme AC 50/60 Hz 0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz 0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz | VA cinsinden kalkış gücü 70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C) | VA cinsinden tutma güç tüketimi 7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C) | ısı dağı lımı 2…3 W at 50/60 Hz | çalışma süresi 12...22 msn kapama 4...19 msn açma | Maksimum çalışma hızı 3600 cyc/h at 60 °C | Bağlantılar - Terminaller: Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…10 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…10 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…16 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: katı kablo uçsuz | sıkma torku Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 1,8 N.m - üzerinde vida kelepçeleri terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,8 N.m - üzerinde vida kelepçeleri terminalleri - tornavidayla Philips No 2Güç devresi: 1,8 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 | yardımcı kontak düzenleme 1 NA + 1 NK | yardımcı kontak tipi tip mekanik olarak bağlantılı 1 NA + 1 NK'e uygun IEC 60947-5-1 tip ayna kontak 1 NK'e uygun IEC 60947-4-1 | sinyalleme devre frekansı 25...400 Hz | minimum anahtarlama gerilimi 17 V for sinyalleme devresi | minimum anahtarlama akımı 5 mA for sinyalleme devresi | yalıtım direnci > 10 MOhm for sinyalleme devresi | çakış mama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında | Montaj Desteği: Plaka Ray | Ürün Sertifikaları: UL CCC CSA Denizcilik UKCA EAC CB Şeması | IP Koruma Derecesi: IP20 ön yüz'e uygun IEC 60529 | koruyucu bakım TH'e uygun IEC 60068-2-30 | iklimsel dayanım'e uygun IACS E10 nemli sıcağa maruz kalma'e uygun IEC 60947-1 Annex Q category D nemli sıcağa maruz kalma | cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile | çalışma yüksekliği 0...3000 m | yangına dayanıklılık 850 °C'e uygun IEC 60695-2-1 | alev geciktirici V1'e uygun UL 94 | Mekanik dayanıklılık: Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) | Şoklar kontaktör açık (11 msn için 10 Gn) | Şoklar kontaktör kapalı (11 msn için 15 Gn) |
|---|
Ticari Veriler
| Ürün Kodu | LC1D188E7 |
|---|---|
| Marka | Schneider Electric |
