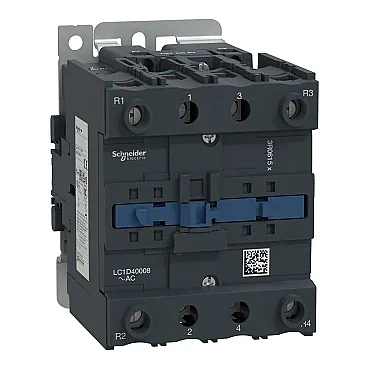

Schneider Electric LC1D40008F7 4P 60A 110V AC Kontaktör
Tükendi
Gelince Haber VerÜrün Detayı
Schneider Electric LC1D40008F7 TeSys D Kontaktör - 4P(2 NA + 2 NK) - AC-1 - <= 440 V 60 A - 110 V AC Bobin. Ürün Ya da Bileşen Tipi: Kontaktör. Kullanım Kategorisi: AC-1. Kutup Tanımı: 4P. [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC.
Schneider Electric LC1D40008F7 TeSys D Kontaktör - 4P(2 NA + 2 NK) - AC-1 - <= 440 V 60 A - 110 V AC Bobin. Ürün serisi: TeSys Deca Advanced | Ürün Ya da Bileşen Tipi: Kontaktör. Ürün serisi: TeSys Deca Advanced | Ürün Ya da Bileşen Tipi: Kontaktör | Ürün Grubu LC1D | kontaktör uygulaması Direnç yükü | Kullanım Kategorisi: AC-1 | Kutup Tanımı: 4P | [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC | [Ie] nominal çalışma akımı 60 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi | [Uc] kontrol devresi gerilimi 110 V AC 50/60 Hz | uyumluluk kodu LC1D | kutup kontak düzenleme 2 NA + 2 NK | koruyucu kapak Ile | [Ith] klasik açık hava termik akımı 60 A (at 60 °C) for güç devresi | Irms nominal kapama kapasitesi 800 A at 440 V for güç devresi conforming to IEC 60947 | nominal kesme kapasitesi 800 A at 440 V for güç devresi conforming to IEC 60947 | [Icw] Nominal Kısa Süreli Dayanma Akımı: 320 A 40 °C - 10 s for güç devresi 720 A 40 °C - 1 sn for güç devresi 72 A 40 °C - 10 min for güç devresi 165 A 40 °C - 1 min for güç devresi | ilgili sigorta değeri 80 A gG at <= 690 V coordination tip 1 for güç devresi 80 A gG at <= 690 V coordination tip 2 for güç devresi | ortalama empedans 1,5 mOhm - Ith 60 A 50 Hz for güç devresi | kutup başı na güç dağı lımı 5,4 W AC-1 | [Ui] nominal yalıtım voltajı: Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 690 V'e uygun IEC 60947-4-1 | aşırı gerilim kategorisi III | kirletme derecesi 3 | [Uimp] nominal darbe dayanımvoltajı: 6 kV'e uygun IEC 60947 | güvenlik güvenilirlik düzeyi B10d = 1369863 çevrim nominal yüklü kontaktör'e uygun EN/ISO 13849-1 B10d = 20000000 çevrim mekanik yüklü kontaktör'e uygun EN/ISO 13849-1
Teknik Özellikler
| Ürün serisi | TeSys Deca Advanced | Ürün Ya da Bileşen Tipi: Kontaktör | Ürün Grubu LC1D | kontaktör uygulaması Direnç yükü | Kullanım Kategorisi: AC-1 | Kutup Tanımı: 4P | [Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC | [Ie] nominal çalışma akımı 60 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi | [Uc] kontrol devresi gerilimi 110 V AC 50/60 Hz | uyumluluk kodu LC1D | kutup kontak düzenleme 2 NA + 2 NK | koruyucu kapak Ile | [Ith] klasik açık hava termik akımı 60 A (at 60 °C) for güç devresi | Irms nominal kapama kapasitesi 800 A at 440 V for güç devresi conforming to IEC 60947 | nominal kesme kapasitesi 800 A at 440 V for güç devresi conforming to IEC 60947 | [Icw] Nominal Kısa Süreli Dayanma Akımı: 320 A 40 °C - 10 s for güç devresi 720 A 40 °C - 1 sn for güç devresi 72 A 40 °C - 10 min for güç devresi 165 A 40 °C - 1 min for güç devresi | ilgili sigorta değeri 80 A gG at <= 690 V coordination tip 1 for güç devresi 80 A gG at <= 690 V coordination tip 2 for güç devresi | ortalama empedans 1,5 mOhm - Ith 60 A 50 Hz for güç devresi | kutup başı na güç dağı lımı 5,4 W AC-1 | [Ui] nominal yalıtım voltajı: Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 690 V'e uygun IEC 60947-4-1 | aşırı gerilim kategorisi III | kirletme derecesi 3 | [Uimp] nominal darbe dayanımvoltajı: 6 kV'e uygun IEC 60947 | güvenlik güvenilirlik düzeyi B10d = 1369863 çevrim nominal yüklü kontaktör'e uygun EN/ISO 13849-1 B10d = 20000000 çevrim mekanik yüklü kontaktör'e uygun EN/ISO 13849-1 | Mekanik dayanıklılık: 6 Mcycles | elektrik dayanıklılığı: 1,4 Mcycles 60 A AC-1 Ue'de <= 440 V | Kontrol Devresi Tipi: AC değerinde 50/60 Hz | bobin teknolojisi Yerleşik süpresör modülü olmadan | kontrol devresi gerilim limitleri 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz 0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz 0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz 1...1.1 Uc (60…70 °C):çalışma AC 50/60 Hz | VA cinsinden kalkış gücü 140 VA 60 Hz cos phi 0,75 (at 20 °C) 160 VA 50 Hz cos phi 0,75 (at 20 °C) | VA cinsinden tutma güç tüketimi 13 VA 60 Hz cos phi 0,3 (at 20 °C) 15 VA 50 Hz cos phi 0,3 (at 20 °C) | ısı dağı lımı 4…5 W at 50/60 Hz | çalışma süresi 4...19 msn açma 12...26 msn kapama | Maksimum çalışma hızı 3600 cyc/h at 60 °C | Bağlantılar - Terminaller: Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…35 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…35 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1…35 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…25 mm² - cable stiffness: katı kablo uçsuz | sıkma torku Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 | Montaj Desteği: Plaka Ray | Ürün Sertifikaları: GL LROS (Lloyds register of shipping) GOST UL DNV RINA CSA CCC BV | IP Koruma Derecesi: IP20 ön yüz'e uygun IEC 60529 | koruyucu bakım TH'e uygun IEC 60068-2-30 | iklimsel dayanım'e uygun IACS E10 nemli sıcağa maruz kalma | cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile | çalışma yüksekliği 0...3000 m | yangına dayanıklılık 850 °C'e uygun IEC 60695-2-1 | alev geciktirici V1'e uygun UL 94 | Mekanik dayanıklılık: Şoklar kontaktör açık (11 msn için 8 Gn) | Şoklar kontaktör kapalı (11 msn için 10 Gn) Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) | Yükseklik: 127 mm | Genişlik: 85 mm | Derinlik: 125 mm | Ürün Ağırlığı: 1,44 kg |
|---|
Ticari Veriler
| Ürün Kodu | LC1D40008F7 |
|---|---|
| Marka | Schneider Electric |
