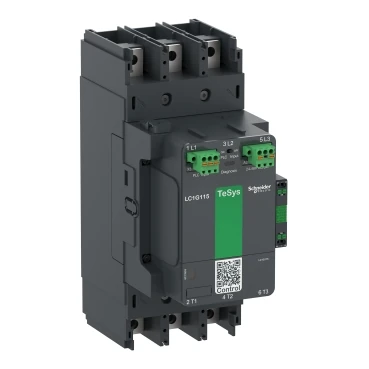

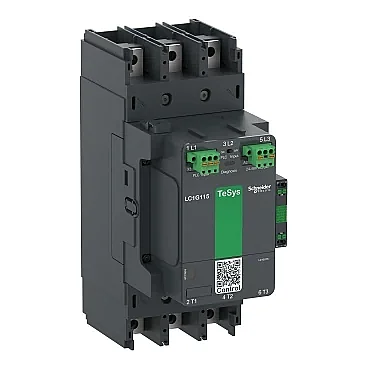

Schneider Electric LC1G115BEEA 3P 250A 24-48V AC Kontaktör
Tükendi
Gelince Haber VerÜrün Detayı
Schneider Electric LC1G115BEEA TeSys Giga Kontaktör TeSysG115 3P İleri Seviye 24-48V ACDC. Ürün Ya da Bileşen Tipi: Kontaktör. Kullanım Kategorisi: AC-1 AC-3 AC-3e AC-4 AC-5a AC-5b AC-6a AC-6B AC-8a AC-8b DC-1 DC-3 DC-5. Kutup Tanımı: 3P. [Ue] nominal çalışma voltajı: <= 1000 V AC 50/60 Hz <= 460 V DC.
Schneider Electric LC1G115BEEA TeSys Giga Kontaktör TeSysG115 3P İleri Seviye 24-48V ACDC. Ürün serisi: TeSys Giga | Ürün Ya da Bileşen Tipi: Kontaktör. Ürün serisi: TeSys Giga | Ürün Ya da Bileşen Tipi: Kontaktör | Ürün Grubu LC1G | kontaktör uygulaması Güç değiştirme Motor kontrol | Kullanım Kategorisi: AC-1 AC-3 AC-3e AC-4 AC-5a AC-5b AC-6a AC-6B AC-8a AC-8b DC-1 DC-3 DC-5 | Kutup Tanımı: 3P | [Ue] nominal çalışma voltajı: <= 1000 V AC 50/60 Hz <= 460 V DC | [Ie] nominal çalışma akımı 250 A (at <40 °C) at <= 1000 V AC-1 115 A (at <60 °C) at <= 440 V AC-3 | Kontrol Devresi Gerilimi: 24...48 V AC 50/60 Hz 24...48 V DC | kontrol devresi gerilim limitleri çalışma: 0.8 Uc Min...1.1 Uc Max (at <60 °C) Düşme: 0.1 Uc Max...0.45 Uc Min (at <60 °C) | [Uimp] nominal darbe dayanımvoltajı: 8 kV | aşırı gerilim kategorisi III | [Ith] klasik açık hava termik akımı 250 A (at 40 °C) | nominal kesme kapasitesi 1040 A at 440 V | [Icw] Nominal Kısa Süreli Dayanma Akımı: 1,1 kA - 10 s 0,64 kA - 30 s 0,52 kA - 1 min 0,4 kA - 3 min 0,32 kA - 10 min | ilgili sigorta değeri 125 A aM at <= 440 V for motor 125 A aM at <= 690 V for motor 315 A gG at <= 690 V 300 A UL Type J at <= 600 V | ortalama empedans 0,00018 Ohm | [Ui] nominal yalıtım voltajı: 1000 V | kutup başı na güç dağı lımı 10 W AC-1 - Ith 250 A 3 W AC-3 - Ith 115 A | uyumluluk kodu LC1G | kutup kontak düzenleme 3 NA | yardımcı kontak düzenleme 1 NA + 1 NK | Motor Gücü kW: 30 kW at 230 V AC 50/60 Hz (AC-3e) 55 kW at 400 V AC 50/60 Hz (AC-3e) 55 kW at 415 V AC 50/60 Hz (AC-3e) 75 kW at 440 V AC 50/60 Hz (AC-3e) 75 kW at 500 V AC 50/60 Hz (AC-3e) 75 kW at 690 V AC 50/60 Hz (AC-3e) 30 kW at 230 V AC 50/60 Hz (AC-3) 55 kW at 400 V AC 50/60 Hz (AC-3) 55 kW at 415 V AC 50/60 Hz (AC-3) 75 kW at 440 V AC 50/60 Hz (AC-3) 75 kW at 500 V AC 50/60 Hz (AC-3) 75 kW at 690 V AC 50/60 Hz (AC-3) 30 kW at 230 V AC 50/60 Hz (AC-4) 55 kW at 400 V AC 50/60 Hz (AC-4) 55 kW at 415 V AC 50/60 Hz (AC-4) 65 kW at 440 V AC 50/60 Hz (AC-4) 65 kW at 500 V AC 50/60 Hz (AC-4) 75 kW at 690 V AC 50/60 Hz (AC-4) | motor gücü hp 30 hp at 200/208 V 60 Hz 40 hp at 230/240 V 60 Hz 75 hp at 460/480 V 60 Hz 100 hp at 575/600 V 60 Hz
Teknik Özellikler
| Ürün serisi | TeSys Giga | Ürün Ya da Bileşen Tipi: Kontaktör | Ürün Grubu LC1G | kontaktör uygulaması Güç değiştirme Motor kontrol | Kullanım Kategorisi: AC-1 AC-3 AC-3e AC-4 AC-5a AC-5b AC-6a AC-6B AC-8a AC-8b DC-1 DC-3 DC-5 | Kutup Tanımı: 3P | [Ue] nominal çalışma voltajı: <= 1000 V AC 50/60 Hz <= 460 V DC | [Ie] nominal çalışma akımı 250 A (at <40 °C) at <= 1000 V AC-1 115 A (at <60 °C) at <= 440 V AC-3 | Kontrol Devresi Gerilimi: 24...48 V AC 50/60 Hz 24...48 V DC | kontrol devresi gerilim limitleri çalışma: 0.8 Uc Min...1.1 Uc Max (at <60 °C) Düşme: 0.1 Uc Max...0.45 Uc Min (at <60 °C) | [Uimp] nominal darbe dayanımvoltajı: 8 kV | aşırı gerilim kategorisi III | [Ith] klasik açık hava termik akımı 250 A (at 40 °C) | nominal kesme kapasitesi 1040 A at 440 V | [Icw] Nominal Kısa Süreli Dayanma Akımı: 1,1 kA - 10 s 0,64 kA - 30 s 0,52 kA - 1 min 0,4 kA - 3 min 0,32 kA - 10 min | ilgili sigorta değeri 125 A aM at <= 440 V for motor 125 A aM at <= 690 V for motor 315 A gG at <= 690 V 300 A UL Type J at <= 600 V | ortalama empedans 0,00018 Ohm | [Ui] nominal yalıtım voltajı: 1000 V | kutup başı na güç dağı lımı 10 W AC-1 - Ith 250 A 3 W AC-3 - Ith 115 A | uyumluluk kodu LC1G | kutup kontak düzenleme 3 NA | yardımcı kontak düzenleme 1 NA + 1 NK | Motor Gücü kW: 30 kW at 230 V AC 50/60 Hz (AC-3e) 55 kW at 400 V AC 50/60 Hz (AC-3e) 55 kW at 415 V AC 50/60 Hz (AC-3e) 75 kW at 440 V AC 50/60 Hz (AC-3e) 75 kW at 500 V AC 50/60 Hz (AC-3e) 75 kW at 690 V AC 50/60 Hz (AC-3e) 30 kW at 230 V AC 50/60 Hz (AC-3) 55 kW at 400 V AC 50/60 Hz (AC-3) 55 kW at 415 V AC 50/60 Hz (AC-3) 75 kW at 440 V AC 50/60 Hz (AC-3) 75 kW at 500 V AC 50/60 Hz (AC-3) 75 kW at 690 V AC 50/60 Hz (AC-3) 30 kW at 230 V AC 50/60 Hz (AC-4) 55 kW at 400 V AC 50/60 Hz (AC-4) 55 kW at 415 V AC 50/60 Hz (AC-4) 65 kW at 440 V AC 50/60 Hz (AC-4) 65 kW at 500 V AC 50/60 Hz (AC-4) 75 kW at 690 V AC 50/60 Hz (AC-4) | motor gücü hp 30 hp at 200/208 V 60 Hz 40 hp at 230/240 V 60 Hz 75 hp at 460/480 V 60 Hz 100 hp at 575/600 V 60 Hz | Irms nominal kapama kapasitesi 1560 A at 440 V | bobin teknolojisi Yerleşik çift yönlü tepe noktası sınırlaması | güvenlik güvenilirlik düzeyi B10d = 400000 çevrim nominal yüklü kontaktör'e uygun EN/ISO 13849-1 B10d = 3000000 çevrim mekanik yüklü kontaktör'e uygun EN/ISO 13849-1 | Mekanik dayanıklılık: 8 Mcycles | inrush power in VA (50/60 Hz, AC) 290 VA | inrush power in W (DC) 220 W | hold-in power consumption in VA (50/60 Hz, AC) | 10 VA | hold-in power consumption in W (DC) | 5,7 W | çalışma süresi 40...70 ms kapama 15...50 ms açma | Maksimum çalışma hızı 600 cyc/h AC-3 600 cyc/h AC-3e 300 cyc/h AC-1 150 cyc/h AC-4 | Bağlantılar - Terminaller: Güç devresi: çubuk 2 - busbar cross section: 25 x 6 mm Güç devresi: pabuç-halka terminalleri 1 185 mm² Güç devresi: Civatalı bağlantı | Kontrol devresi: itme 1 0,2…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz Kontrol devresi: itme 1 0,25…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: itme 2 0,5…1,0 mm² Kablo uçlu Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: esnek Kablo uçlu | Bağlantı Aralığı: 35 mm | Montaj Desteği: Plaka | Standartlar: EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-1 UL 60335-2-40:Annex JJ | Ürün Sertifikaları: CB Şeması | CCC cULus EAC CE UKCA DNV-GL'den EU-RO-MR | sıkma torku 18 N.m | Yükseklik: 255 mm | Genişlik: 108 mm | Derinlik: 193 mm | Ürün Ağırlığı: 4,1 kg | Nominal Çalışma Ortam Sıcaklığı: -25…60 °C | Depolama Ortam Koşulları -60…80 °C | Mekanik dayanıklılık: Titreşimler 5…300 Hz 2 gn contactor open Titreşimler 5…300 Hz 4 gn contactor closed | Şoklar 10 gn 11 ms contactor open | Şoklar 15 gn 11 ms contactor closed | Renk: Koyu gri | koruyucu bakım TH |
|---|
Ticari Veriler
| Ürün Kodu | LC1G115BEEA |
|---|---|
| Marka | Schneider Electric |
