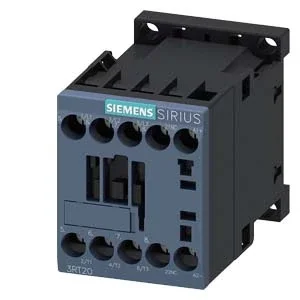

Siemens 3RT2018-1BB42 Üç Fazlı Sirius Kontaktör DC 24V Bobinli 75 kW 1NC - 1
%65
Siemens 3RT2018-1BB42 Üç Fazlı Sirius Kontaktör DC 24V Bobinli 75 kW 1NC - 1
SİEMENS

Siemens 3RT2018-1BB42 Üç Fazlı Sirius Kontaktör DC 24V Bobinli 75 kW 1NC

Ürün Kodu : 3RT2018-1BB42
Stokta Son 59 Adet
SİEMENS
5.318,40 TL
1.861,44 TL
Kazancınız
3.456,96TL
Fiyat Alarmı
Kredi kartı ile ayda 189,23 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör
Bu ürünü satın aldığınızda 15,60 TL değerinde 78 Parapuan kazanacaksınız.
Beğen
Tahmini Kargoya Teslim: 02.05.2026 tarihine kadar kargoda
Tavsiye Et

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap
Not Ekle
Ürün Detayı

Güç Kontaktörü AC-3E/AC-3 16 A 7 5 Kw / 400 V 3 Kutuplu DC 24 V Yardımcı Kontaklar: 1 Nc Vida Tipi Klemens Ebat: S00

Teknik Özellikler
Sınıflandırma
Ürün Marka AdıSIRIUS
Ürün TanımıGüç kontaktörü
Ürün Tipi Tanımı3RT2
Genel teknik veriler
Koruyucu EbadıS00
Ürün İ̇lavesi
İ̇letişim Fonksiyon ModülüHayir
Yardιmcι AnahtarEvet
Güç Kaybı [w] Akım Anma Değerinde
Ac'de Sıcak İ̇şletim Durumunda3 W
Ac'de Sıcak İ̇şletim Durumunda Kutup Başına1 W
Yük Akım Parçasız Tipik4 W
Güç Kaybı Hesaplaması Türü Akıma BağlıKare
İ̇zolasyon Gerilimi
Ana Akım Devresinin Kirlilik Derecesi 3’te Anma Değeri690 V
Yardımcı Akım Devresinin Kirlilik Derecesi 3’te Anma Değeri690 V
Şok Gerilim Mukavemeti
Ana Akım Devresinin Anma Değeri6 kV
Yardımcı Akım Devresinin Anma Değeri6 kV
Güvenli Ayırma İ̇çin İ̇zin Verilen Maksimum Gerilim Bobin Ve Ana Kontaklar Arasında En 60947-1 Uyarınca400 V
Şok Mukavemeti Dikdörtgen Darbede
Dc'de7,3 g / 5 ms, 4,7 g / 10 ms
Şok Mukavemeti Sinüs Darbesinde
Dc'de11,4 g / 5 ms, 7,3 g / 10 ms
Mekanik Kullanım Süresi (işletim Çevrimleri)
Kontaktör Tipik30 000 000
Elektronik Uyumlu Yardımcı Anahtar Bloklu Kontaktör Tipik5 000 000
Yardımcı Anahtar Bloklu Kontaktör Tipik10 000 000
Referans İ̇şareti IEC 81346-2:2009 UyarıncaQ
RoHS Yönetmeliği (tarih)10/01/2009
MB Başına Net Ağırlık290 g
Ortam koşulları
Kurulum Yüksekliği Nn Üzerinde Yükseklikte Maksimum2 000 m
Ortam Sıcaklığı
İ̇şletim Sırasında25 ... +60 °C
Depolama Sırasında55 ... +80 °C
Bağıl Nem Minimum10 %
Bağıl Nem 55 ℃'de IEC 60068-2-30 Uyarınca Maksimum95 %
Ana akım devresi
Kutup Sayısı Ana Devre İ̇çin3
Kapayıcı Sayısı Ana Kontaklar İ̇çin3
Açıcı Sayısı Ana Kontaklar İ̇çin0
İ̇şletim Gerilimi
AC-3'TE Anma Değeri Maksimum690 V
AC-3E'DE Anma Değeri Maksimum690 V
İ̇şletim Akımı
AC-1'DE 400 V'ta 40 °c Ortam Sıcaklığında Anma Değeri22 A
AC-1'DE
690 V'a Kadar 40 °c Ortam Sıcaklığında Anma Değeri22 A
690 V'a Kadar 60 °c Ortam Sıcaklığında Anma Değeri20 A
AC-3'TE
400 V'ta Anma Değeri16 A
500 V'ta Anma Değeri12,4 A
690 V'ta Anma Değeri8,9 A
AC-3E'DE
AC-4'TE 400 V'ta Anma Değeri11,5 A
AC-5A'DA 690 V'a Kadar Anma Değeri19,4 A
AC-5B'DE 400 V'a Kadar Anma Değeri13,2 A
AC-6A'DA
230 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri9,6 A
400 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri9,6 A
500 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri9,6 A
690 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri8,9 A
230 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri6,6 A
400 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri6,4 A
500 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri6,4 A
690 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri6,4 A
Minimum Kesit Ana Devrede Maksimum AC-1 Anma Değerinde4 mm²
İ̇şletim Akımı Yakl. 200.000 İ̇şletim Çevrimi İ̇çin AC-4'TE
400 V'ta Anma Değeri5,5 A
690 V'ta Anma Değeri4,4 A
1 Akım Hattında Dc-1’de
24 V'ta Anma Değeri20 A
60 V'ta Anma Değeri20 A
110 V'ta Anma Değeri2,1 A
220 V'ta Anma Değeri0,8 A
440 V'ta Anma Değeri0,6 A
600 V'ta Anma Değeri0,6 A
Seri Devre 2 Akım Hattında Dc-1’de
110 V'ta Anma Değeri12 A
220 V'ta Anma Değeri1,6 A
440 V'ta Anma Değeri0,8 A
600 V'ta Anma Değeri0,7 A
Seri Devre 3 Akım Hattında Dc-1’de
110 V'ta Anma Değeri20 A
220 V'ta Anma Değeri20 A
440 V'ta Anma Değeri1,3 A
600 V'ta Anma Değeri1 A
1 Akım Hattında DC-3'TE DC-5'TE
60 V'ta Anma Değeri0,5 A
110 V'ta Anma Değeri0,15 A
Seri Devre 2 Akım Hattında DC-3'TE DC-5'TE
60 V'ta Anma Değeri5 A
110 V'ta Anma Değeri0,35 A
Seri Devre 3 Akım Hattında DC-3'TE DC-5'TE
220 V'ta Anma Değeri1,5 A
440 V'ta Anma Değeri0,2 A
600 V'ta Anma Değeri0,2 A
İ̇şletim Kapasitesi
230 V'ta Anma Değeri4 kW
400 V'ta Anma Değeri7,5 kW
500 V'ta Anma Değeri7,5 kW
690 V'ta Anma Değeri7,5 kW
İ̇şletim Kapasitesi Yakl. 200.000 İ̇şletim Çevrimi İ̇çin AC-4'TE
400 V'ta Anma Değeri2,5 kW
690 V'ta Anma Değeri3,5 kW
İ̇şletim Görünür Gücü AC-6A'DA
230 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri3,8 kVA
400 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri6,6 kVA
500 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri8,3 kVA
690 V'a Kadar N=20 Akım Pik Değerinde Anma Değeri10,6 kVA
230 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri2,5 kVA
400 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri4,4 kVA
500 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri5,5 kVA
690 V'a Kadar N=30 Akım Pik Değerinde Anma Değeri7,6 kVA
Kısa Süreli Akım Mukavemeti Soğuk İ̇şletim Durumunda 40 °c'ye Kadar
1 Sn. İ̇le Sınırlı Akımsız Anahtarlamalı Maksimum300 A; AC-1 anma değerine uygun minimum kesit kullanın
5 Sn. İ̇le Sınırlı Akımsız Anahtarlamalı Maksimum169 A; AC-1 anma değerine uygun minimum kesit kullanın
10 Sn. İ̇le Sınırlı Akımsız Anahtarlamalı Maksimum128 A; AC-1 anma değerine uygun minimum kesit kullanın
30 Sn. İ̇le Sınırlı Akımsız Anahtarlamalı Maksimum92 A; AC-1 anma değerine uygun minimum kesit kullanın
60 Sn. İ̇le Sınırlı Akımsız Anahtarlamalı Maksimum74 A; AC-1 anma değerine uygun minimum kesit kullanın
Yük Boşaltma Frekansı
Dc'de10 000 1/h
Anahtarlama Frekansı
AC-1'DE Maksimum1 000 1/h
AC-2'DE Maksimum750 1/h
AC-3'TE Maksimum750 1/h
Maksimum750 1/h
AC-4'TE Maksimum250 1/h
Kontrol devresi/ Kumanda
Gerilim Türü Kontrol Besleme GerilimiDC
Kontrol Besleme Gerilimi Dc'de Anma Değeri24 V
Çalışma Alanı Faktörü Kontrol Gerilimi Anma Değeri Solenoid Dc'de
Başlangıç Değeri0,8
Bitiş Değeri1,1
Kapanma Gücü Solenoid Dc'de4 W
Tutma Gücü Solenoid Dc'de4 W
Kapanış Gecikmesi
Dc'de30 ... 100 ms
Açılış Gecikmesi
Dc'de7 ... 13 ms
Elektrik Arkı Süresi10 ... 15 ms
Aktivasyon Modeli Anahtar TahrikiStandart A1 - A2
Yardιmcι akιm devresi
Açıcı Sayısı Yardımcı Kontaklar İ̇çin Gecikmesiz Anahtarlama1
Kapayıcı Sayısı Yardımcı Kontaklar İ̇çin Gecikmesiz Anahtarlama0
İ̇şletim Akımı AC-12'DE Maksimum10 A
İ̇şletim Akımı AC-15'TE
230 V'ta Anma Değeri10 A
400 V'ta Anma Değeri3 A
500 V'ta Anma Değeri2 A
690 V'ta Anma Değeri1 A
İ̇şletim Akımı DC-12'DE
24 V'ta Anma Değeri10 A
48 V’ta Anma Değeri6 A
60 V'ta Anma Değeri6 A
110 V'ta Anma Değeri3 A
125 V'ta Anma Değeri2 A
220 V'ta Anma Değeri1 A
600 V'ta Anma Değeri0,15 A
İ̇şletim Akımı DC-13'TE
48 V’ta Anma Değeri2 A
60 V'ta Anma Değeri2 A
110 V'ta Anma Değeri1 A
125 V'ta Anma Değeri0,9 A
220 V'ta Anma Değeri0,3 A
600 V'ta Anma Değeri0,1 A
Kontak Güvenilirliği Yardımcı KontaklarBeher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
Nominal UL/CSA verileri
Tam Yük Akımı (fla) 3 Fazlı Trifaz Motor İ̇çin
480 V'ta Anma Değeri14 A
600 V'ta Anma Değeri11 A
Mekanik Güç Çıkışı [hp]
Tek Fazlı Trifaz Motor İ̇çin
110/120 V'ta Anma Değeri1 hp
230 V'ta Anma Değeri2 hp
3 Fazlı Trifaz Motor İ̇çin
200/208 V'ta Anma Değeri3 hp
220/230 V'ta Anma Değeri5 hp
460/480 V'ta Anma Değeri10 hp
575/600 V'ta Anma Değeri10 hp
Kontak Yük Kapasitesi Yardımcı Kontaklar UL UyarıncaA600 / Q600
Kısa devre koruması
Minyatür Devre Kesici Modeli Yardımcı Devrenin Kısa Devre Korunması İ̇çin 230 V'a KadarC karakteristiği: 10 A; 0,4 kA
Sigorta Elemanı Modeli
Ana Devrenin Kısa Devreye Karşı Korunması İ̇çin
Düzenleme Türü 1’de GerekliGG: 50 A (690 V, 100 kA), aM: 25 A (690 V, 100 kA), BS88: 50 A (415 V, 80 kA)
Düzenleme Türü 2’de GerekliGG: 25 A (690 V, 100 kA), aM: 20 A (690 V, 100 kA), BS88: 25 A (415 V, 80 kA)
Yardımcı Anahtar Kısa Devre Koruması İ̇çin GerekliGG: 10 A (500 V, 1 kA)
Montaj/ Sabitleme/ Ebatlar
Montaj KonumuDikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir.
Sabitleme Türü Sıra MontajıEvet
Sabitleme TürüDIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
Yükseklik58 mm
Genişlik45 mm
Derinlik73 mm
Uyulması Gereken Mesafe
Sıralı Montajda
Önde10 mm
Yukarı10 mm
Aşağı Doğru10 mm
Yanlarda0 mm
Topraklanmış Parçalara
Yanlarda6 mm
Gerilim Taşıyan Parçalara
Bağlantılar/ Terminaller
Elektrik Bağlantısı Modeli
Ana Devre İ̇çinVida bağlantısı
Yardımcı Ve Kontrol Devreleri İ̇çinVida bağlantısı
Kontaktörde Yardımcı Kontaklar İ̇çinVida bağlantısı
SolenoidVida bağlantısı
Bağlanabilir İ̇letken Kesiti Türü
Ana Kontaklar İ̇çin
Tek Telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
Tek Telli Veya Çok Telli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
İ̇nce Telli Kablo Uç İ̇şlemeli2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
AWG Hatlarında Ana Kontaklar İ̇çin2x (20 ... 16), 2x (18 ... 14), 2x 12
Bağlanabilir İ̇letken Kesiti Ana Kontaklar İ̇çin
Tek Telli0,5 ... 4 mm²
Çok Telli0,5 ... 4 mm²
İ̇nce Telli Kablo Uç İ̇şlemeli0,5 ... 2,5 mm²
Bağlanabilir İ̇letken Kesiti Yardımcı Kontaklar İ̇çin
Tek Telli Veya Çok Telli0,5 ... 4 mm²
Yardımcı Kontaklar İ̇çin
AWG Hatlarında Yardımcı Kontaklar İ̇çin2x (20 ... 16), 2x (18 ... 14), 2x 12
AWG Numarası Kodlanmış Bağlanabilir İ̇letken Kesiti Ana Kontaklar İ̇çin20 ... 12
AWG Numarası Kodlanmış Bağlanabilir İ̇letken Kesiti Yardımcı Kontaklar İ̇çin20 ... 12
Emniyet
Ürün Fonksiyonu
IEC 60947-4-1 Uaryınca Aynalı KontakEvet
IEC 60947-5-1 Uyarınca Pozitif KılavuzlamalıHayir
Güvenlik Fonksiyonu İ̇çin UygundurEvet
Kullanma Uygunluğu Emniyetli KapatmaEvet
Kullanım Süresi Maksimum20 a
Test Aşınmaya Göre Kullanım Süresi GerekliEvet
Tehlike Yaratan Kesilmelerin Oranı
Düşük Zorlanma Oranında Sn 31920 Uyarınca40 %
Yüksek Zorlanma Oranında Sn 31920 Uyarınca73 %
B10 Değeri Yüksek Zorlanma Oranında Sn 31920 Uyarınca1 000 000
Devre Dışı Kalma Oranı [fit] Düşük Zorlanma Oranında Sn 31920 Uyarınca100 FIT
ISO 13849
Cihaz Tipi ISO 13849-1 Uyarınca3
Yüksek Boyutlandırma ISO 13849-2 Uyarınca GerekliEvet
IEC 61508
Emniyetli Cihaz Türü IEC 61508-2 UyarıncaA tipi
Elektrik Güvenliği
IP Koruma Türü Ön Tarafta IEC 60529 UyarıncaİP20
Temas Koruması Ön Tarafta IEC 60529 UyarıncaÖnden dikey dokunma durumunda parmak korumalı
Çevresel Ürün Açıklaması
Küresel İsınma Potansiyeli [co2 Eq] / Üretim Esnasında1.42 kg
Küresel İsınma Potansiyeli [co2 Eq] / İ̇şletim Sırasında152 kg
Küresel İsınma Potansiyeli [co2 Eq] / Kullanım Ömrü Uyarınca0.305 kg
Küresel İsınma Potansiyeli [co2 Eq] / Toplam153 kg
Ticari Veriler
Ürünle ilgili
Değer
Yaşam Döngüsü DurumuAktif Ürün
Ürün AilesiSIRIUS 3RT contactors, 3-pole, up to 250 kW Ürün ailesi
EAN4011209785052
UPC662643913217
Emtia Kodu (gti̇p)85364190
Fiyatlandırma ile ilgili
Müşteri Fiyatı
Liste Fiyatı
Fi̇yat Grubu / HQ Fiyat Grubu41B
Hammadde İ̇çin Ek Ücret
Metal FaktörLDP----- Metal Faktör
Teslimatla ilgili
İ̇̇hracat Kontrol DüzenlemeleriL : N / ECCN : N
Standart Teslim Süresi3 Gün(ler)
Ambalaj Boyutları (u X G X Y)61,5 x 50,00 x 77,5 mm
Net Ağırlık0,29 Kg
Miktar Birim1 Adet
Paket Miktarı1
Minimum Order Quantity1
Tehlikeli MallarTehlikeli Madde Raporu Tehlikeli mallar
Çevre ile ilgili
WEEE (2012/19/eu) Geri Alma YükümlülükleriEvet
Compliance With The Substance Restrictions According To RoHS DirectiveSince: 01.10.2009
REACH Art. 33 Duty To İ̇nform According To The Current List Of CandidatesReach Information
DeğerReach Information
SCIP Numarasıyok
Siemens'e özel
Ürün Kodu5330
Katalog KoduCC-IC10
Group CodeR711
Menşei ÜlkeAlmanya
Ürün SınıfıA: Standard product which is a stock item could be returned within the returns guidelines/period.
Sınıflandırma
EclassSürüm : 14, Sınıflandırma : 27-37-10-03 Sürüm : 12, Sınıflandırma : 27-37-10-03 Sürüm : 9.1, Sınıflandırma : 27-37-10-03 Sürüm : 9, Sınıflandırma : 27-37-10-03 Sürüm : 8, Sınıflandırma : 27-37-10-03 Sürüm : 7.1, Sınıflandırma : 27-37-10-03 Sürüm : 6, Sınıflandırma : 27-37-10-03
Sürüm14, Sınıflandırma : 27-37-10-03
Sürüm12, Sınıflandırma : 27-37-10-03
Sürüm9.1, Sınıflandırma : 27-37-10-03
Sürüm9, Sınıflandırma : 27-37-10-03
Sürüm8, Sınıflandırma : 27-37-10-03
Sürüm7.1, Sınıflandırma : 27-37-10-03
Sürüm6, Sınıflandırma : 27-37-10-03
ETIMSürüm : 10, Sınıflandırma : EC000066 Sürüm : 9, Sınıflandırma : EC000066 Sürüm : 8, Sınıflandırma : EC000066 Sürüm : 7, Sınıflandırma : EC000066
Sürüm10, Sınıflandırma : EC000066
Sürüm9, Sınıflandırma : EC000066
Sürüm8, Sınıflandırma : EC000066
Sürüm7, Sınıflandırma : EC000066
IDEASürüm : 4, Sınıflandırma : 4755
Sürüm4, Sınıflandırma : 4755
UNSPSCSürüm : 15, Sınıflandırma : 39-12-15-29
Sürüm15, Sınıflandırma : 39-12-15-29
Önemli Uyarılar

Ürünlerimiz kendi stoklarımızdan sizlere gönderilmektedir.

Stokta olmayan ürünleri eğer üretimden kalkmadıysa sizler için tedarik edebiliriz. Bu tür ürünler için bizimle iletişime geçebilirsiniz.

Firmamız E-Arşiv mükellefidir.

Satın almış olduğunuz ürünler %100 müşteri memnuniyeti kapsamında ambalajlı, ürünün orijinalliğinin bozulmamış olması kaydı ile 14 gün içerisinde iade alınabilmektedir..

Kargonuz kapınıza geldiğinde lütfen eksiksiz ve hasarlı olmadığından emin olduktan sonra teslim alınız. Eğer hasar veya eksik ürün var ise teslim almadan iade ediniz.
Bunlar da İlgini Çekebilir
Son Görüntülenenler
Herkes Bunlara Bakıyor
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
