Gelince Haber Ver| 3rv2041 | 4ma10 |
|---|---|
| Ldp | ---- |
| Al | N / Eccn : N |
| Since | 01.03.2017 |
| Lead Cas | Nr. 7439-92-1 > 0,1 % (w / W) |
| 807858bf | 534d-4349-8f6c-d8fc545f3c8b |
| Cc | Ic10 |
| Sürüm | 14, Sınıflandırma : 27-37-04-01 |
| Sürüm | 12, Sınıflandırma : 27-37-04-01 |
| Sürüm | 9.1, Sınıflandırma : 27-37-04-01 |
| Sürüm | 9, Sınıflandırma : 27-37-04-01 |
| Sürüm | 8, Sınıflandırma : 27-37-04-01 |
| Sürüm | 7.1, Sınıflandırma : 27-37-04-01 |
| Sürüm | 6, Sınıflandırma : 27-37-04-01 |
| Sürüm | 10, Sınıflandırma : Ec000074 |
| Sürüm | 9, Sınıflandırma : Ec000074 |
| Sürüm | 8, Sınıflandırma : Ec000074 |
| Sürüm | 7, Sınıflandırma : Ec000074 |
| Sürüm | 4, Sınıflandırma : 4845 |
| Sürüm | 15, Sınıflandırma : 39-12-16-01 |

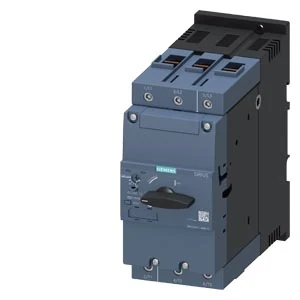

| Ürün Marka Adı | Sirius |
|---|---|
| Ürün Tanımı | Güç Şalteri |
| Ürün Modeli | Motor Koruması Için |
| Ürün Tipi Tanımı | 3rv2 |
| Devre Kesici Ebadı | S3 |
| Koruyucu Ebadı Kombine Edilebilir Firmaya Özel | S3 |
| Ürün Ilavesi Yardιmcι Anahtar | Evet |
| Güç Kaybı [w] Akım Anma Değerinde | |
| Ac'de Sıcak Işletim Durumunda | 44 W |
| Ac'de Sıcak Işletim Durumunda Kutup Başına | 14,7 W |
| Izolasyon Gerilimi Kirlilik Derecesi 3’te Ac'de Anma Değeri | 1 000 V |
| Şok Gerilim Mukavemeti Anma Değeri | 8 Kv |
| Şok Mukavemeti Iec 60068-2-27 Uyarınca | 25g / 11 Ms Sinus |
| Mekanik Kullanım Süresi (işletim Çevrimleri) | |
| Ana Kontaklar Tipik | 25 000 |
| Yardımcı Kontaklar Tipik | 25 000 |
| Elektrikli Işletim Süresi (işletim Çevrimleri) Tipik | 25 000 |
| Referans Işareti Iec 81346-2:2009 Uyarınca | Q |
| Rohs Yönetmeliği (tarih) | 03/01/2017 |
| Svhc Substance Name | Lead - 7439-92-1 |
| Mb Başına Net Ağırlık | 2,27 Kg |
| Kurulum Yüksekliği Nn Üzerinde Yükseklikte Maksimum | 2 000 M |
| Ortam Sıcaklığı | |
| Işletim Sırasında | -20 ... +60 °c |
| Depolama Sırasında | -50 ... +80 °c |
| Taşıma Sırasında | -50 ... +80 °c |
| Bağıl Nem Işletim Sırasında | 10 ... 95 % |
| Kutup Sayısı Ana Devre Için | 3 |
| Akım Ayarlanabilir Aktivasyon Değeri Akıma Bağlı Aşırı Yük Tetikleyici | 80 ... 100 A |
| Gerilim Türü Ana Devre Için | Ac |
| Işletim Gerilimi | |
| Anma Değeri | 20 ... 690 V |
| Ac-3'te Anma Değeri Maksimum | 690 V |
| Ac-3e'de Anma Değeri Maksimum | 690 V |
| Işletim Frekansı Anma Değeri | 50 ... 60 Hz |
| Işletim Akımı Anma Değeri | 100 A |
| Işletim Akımı | |
| Ac-3'te 400 V'ta Anma Değeri | 100 A |
| Ac-3e'de 400 V'ta Anma Değeri | 100 A |
| Işletim Kapasitesi | |
| Ac-3'te | |
| — 230 V'ta Anma Değeri | 30 Kw |
| — 400 V'ta Anma Değeri | 45 Kw |
| — 500 V'ta Anma Değeri | 55 Kw |
| — 690 V'ta Anma Değeri | 90 Kw |
| Ac-3e'de | |
| — 230 V'ta Anma Değeri | 30 Kw |
| — 400 V'ta Anma Değeri | 45 Kw |
| — 500 V'ta Anma Değeri | 55 Kw |
| — 690 V'ta Anma Değeri | 90 Kw |
| Anahtarlama Frekansı | |
| Ac-3'te Maksimum | 15 1/h |
| Ac-3e'de Maksimum | 15 1/h |
| Gerilim Türü Yardımcı Ve Kontrol Devreleri Için | Ac/dc |
| Açıcı Sayısı Yardımcı Kontaklar Için | 0 |
| Kapayıcı Sayısı Yardımcı Kontaklar Için | 0 |
| Co Kontak Sayısı Yardımcı Kontaklar Için | 0 |
| Ürün Fonksiyonu | |
| Topraklama Teşhisi | Hayir |
| Faz Kesintisi Teşhisi | Evet |
| Tetikleme Sınıfı | Class 10 |
| Aşırı Yük Tetikleme Elemanı Modeli | Termik |
| Sınır Kısa Devre Akımı Kesme Kapasitesi (icu) | |
| Ac'de 240 V'ta Anma Değeri | 100 Ka |
| Ac'de 400 V'ta Anma Değeri | 65 Ka |
| Ac'de 500 V'ta Anma Değeri | 8 Ka |
| Ac'de 690 V'ta Anma Değeri | 5 Ka |
| Işletim Kısa Devre Akımı Kesme Kapasitesi (ics) Ac'de | |
| 240 V'ta Anma Değeri | 100 Ka |
| 400 V'ta Anma Değeri | 30 Ka |
| 500 V'ta Anma Değeri | 4 Ka |
| 690 V'ta Anma Değeri | 3 Ka |
| Akım Yanıt Değeri Ani Kısa Devre Tetikleyicisi | 1 300 A |
| Tam Yük Akımı (fla) 3 Fazlı Trifaz Motor Için | |
| 480 V'ta Anma Değeri | 100 A |
| 600 V'ta Anma Değeri | 100 A |
| Mekanik Güç Çıkışı [hp] | |
| Tek Fazlı Trifaz Motor Için | |
| — 110/120 V'ta Anma Değeri | 7,5 Hp |
| — 230 V'ta Anma Değeri | 20 Hp |
| 3 Fazlı Trifaz Motor Için | |
| — 200/208 V'ta Anma Değeri | 30 Hp |
| — 220/230 V'ta Anma Değeri | 40 Hp |
| — 460/480 V'ta Anma Değeri | 75 Hp |
| — 575/600 V'ta Anma Değeri | 100 Hp |
| Ürün Fonksiyonu Kısa Devre Koruması | Evet |
| Kısa Devre Tetikleme Elemanı Modeli | Manyetik |
| Montaj Konumu | Isteğe Göre |
| Sabitleme Türü | Din En 60715 Uyarınca 35 Mm'lik Üst Geçmeli Raya Vidalı Ve Sustalı Sabitleme |
| Yükseklik | 165 Mm |
| Genişlik | 70 Mm |
| Derinlik | 176 Mm |
| Uyulması Gereken Mesafe | |
| Sıralı Montajda Yanlarda | 0 Mm |
| Topraklanmış Parçalara 400 V'ta | |
| — Aşağı Doğru | 70 Mm |
| — Yukarı | 70 Mm |
| — Yanlarda | 10 Mm |
| Gerilim Taşıyan Parçalara 400 V'ta | |
| — Aşağı Doğru | 70 Mm |
| — Yukarı | 70 Mm |
| — Yanlarda | 10 Mm |
| Topraklanmış Parçalara 500 V'ta | |
| — Aşağı Doğru | 110 Mm |
| — Yukarı | 110 Mm |
| — Yanlarda | 10 Mm |
| Gerilim Taşıyan Parçalara 500 V'ta | |
| — Aşağı Doğru | 110 Mm |
| — Yukarı | 110 Mm |
| — Yanlarda | 10 Mm |
| Topraklanmış Parçalara 690 V'ta | |
| — Aşağı Doğru | 150 Mm |
| — Yukarı | 150 Mm |
| — Yanlarda | 30 Mm |
| Gerilim Taşıyan Parçalara 690 V'ta | |
| — Aşağı Doğru | 150 Mm |
| — Yukarı | 150 Mm |
| — Yanlarda | 30 Mm |
| Elektrik Bağlantısı Modeli | |
| Ana Devre Için | Vida Bağlantısı |
| Elektrik Bağlantısı Düzeni Ana Devre Için | Üstte Ve Altta |
| Bağlanabilir Iletken Kesiti Türü | |
| Ana Kontaklar Için | |
| — Tek Telli | 2x (2,5 ... 16 Mm²) |
| — Tek Telli Veya Çok Telli | 2x (2,5 ... 50 Mm²), 1x (10 ... 70 Mm²) |
| — Ince Telli Kablo Uç Işlemeli | 2x (2,5 ... 35 Mm²), 1x (2,5 ... 50 Mm²) |
| — Ince Telli Kablo Uç Işlemesiz | 2x (10 ... 35 Mm²), 1x (10 ... 50 Mm²) |
| Sıkma Torku | |
| Ana Kontaklar Için Halkalı Kablo Pabucunda | 4,5 ... 6 N·m |
| Dιş Çap Kullanılabilir Kablo Pabucu Maksimum | 19 Mm |
