Gelince Haber Ver| Güvenlik Bilgisi | A separator plate (e.g., 209-191) must be used for voltages exceeding 250 V between adjacent relay modules and to comply with reinforced insulation requirements. |
|---|---|
| Not | Reinforced insulation between coil and contacts Röle bobinlerini ve kontakları korumak için endüktif yükler etkin bir koruyucu devre ile bastırılmalıdır. |
Röle bobinlerini ve kontakları korumak için endüktif yükler etkin bir koruyucu devre ile bastırılmalıdır.
| Nominal Giriş Gerilimi U N | 24 VDC |
|---|---|
| Giriş Voltajı Aralığı | ±10 % |
| U N'de Nominal Giriş Akımı | 19 mA |

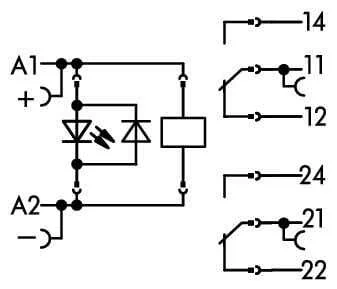

| Geçiş/geçiş Kontaklarının Sayısı | 2 |
|---|---|
| Kontak Malzemesi (röle) | AgNi 90/10 |
| Sürekli Akımın Sınırlandırılması | 8 A |
| Maks. Akım Yap (dirençli) | (AC) 15 A / 4 s |
| Maks. Anahtarlama Gerilimi | 250 VAC |
| Maks. Anahtarlama Gücü (dirençli) | AC 2000 VA; DC (yük limit eğrisine bakın) |
| Anahtarlama Kapasitesi | AC-15: 3 A / 250 VAC; DC-13: 2 A / 24 VDC |
| Önerilen Minimum Yük | 12 V / 10 mA |
| Çekme Süresi (tip.) | 8 ms |
| Bırakma Süresi | 13 ms |
| Sıçrama Süresi (tip.) | 10 ms |
| Elektriksel Ömür (n.o.; Dirençli Yük; 23 °c) | 10 x 10³ switching operations |
| Mekanik Ömür (n.o.; Dirençli Yük; 23 °c) | 30 x 10⁶ switching operations |
| Maks. Yükün Yüklü/yüksüz Olarak Değiştirilmesi | 6 min -1 / 1200 min -1 |
| Durum Göstergesi | Kırmızı LED |
|---|
| Nominal Giriş Gerilimi U N | 24 VDC |
|---|---|
| Giriş Voltajı Aralığı | ±10 % |
| U N'de Nominal Giriş Akımı | 19 mA |
| Geçiş/geçiş Kontaklarının Sayısı | 2 |
|---|---|
| Kontak Malzemesi (röle) | AgNi 90/10 |
| Sürekli Akımın Sınırlandırılması | 8 A |
| Maks. Akım Yap (dirençli) | (AC) 15 A / 4 s |
| Maks. Anahtarlama Gerilimi | 250 VAC |
| Maks. Anahtarlama Gücü (dirençli) | AC 2000 VA; DC (yük limit eğrisine bakın) |
| Anahtarlama Kapasitesi | AC-15: 3 A / 250 VAC; DC-13: 2 A / 24 VDC |
| Önerilen Minimum Yük | 12 V / 10 mA |
| Çekme Süresi (tip.) | 8 ms |
| Bırakma Süresi | 13 ms |
| Sıçrama Süresi (tip.) | 10 ms |
| Elektriksel Ömür (n.o.; Dirençli Yük; 23 °c) | 10 x 10³ switching operations |
| Mekanik Ömür (n.o.; Dirençli Yük; 23 °c) | 30 x 10⁶ switching operations |
| Maks. Yükün Yüklü/yüksüz Olarak Değiştirilmesi | 6 min -1 / 1200 min -1 |
| Durum Göstergesi | Kırmızı LED |
|---|
| Anma Gerilimi | 250 V |
|---|---|
| Nominal Ani Dalgalanma Gerilimi | 4 kV |
| Kirlilik Derecesi | 3 |
| Dielektrik Dayanım, Kontrol/yük Devresi (ac, 1 Dak) | 5 kVrms |
| Dielektrik Gücü Açık Kontak (ac, 1 Dak) | 1 kVrms |
| Dielektrik Dayanım, Yük/yük Devresi (ac, 1 Dak) | 2,5 kVrms |
| Güvenlik Bilgisi | A separator plate (e.g., 209-191) must be used for voltages exceeding 250 V between adjacent relay modules and to comply with reinforced insulation requirements. |
| Koruma Türü | IP20 |
| Bağlantı Teknolojisi | İtmeli CAGE CLAMP ® |
|---|---|
| Tek Damarlı Boylar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| İnce Bükümlü Kablolar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Sıyırma Uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |

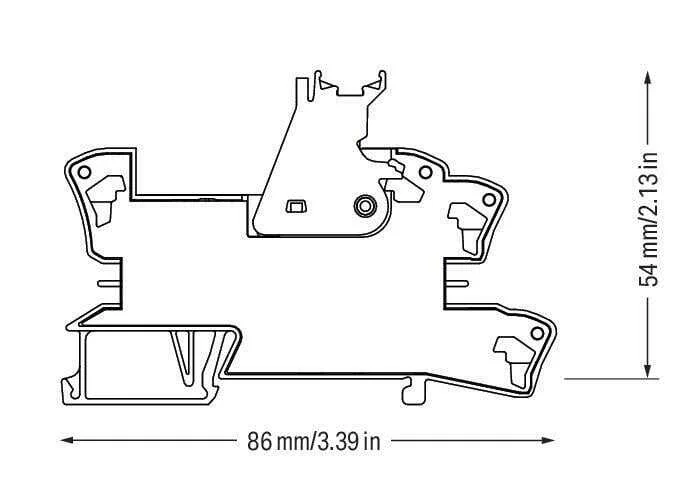

| Genişlik | 15 mm / 0.591 inches |
|---|---|
| Yükseklik | 86 mm / 3.386 inches |
| Din-35 Rayının Üst Kenarından Itibaren Uzunluk | 54 mm / 2.126 inches |
| Montaj Tipi | DIN-35 ray |
|---|
| Renk | gri |
|---|---|
| Yangın Yükü | 1,35 MJ |
| Ağırlık | 45,5 g |
| Bm'de Çevre Havası (çalışma) Sıcaklığı | -40 … +70 °C |
|---|---|
| Ul için Çevre Havası (çalışma) Sıcaklığı | -40 … +50 °C |
| Çevreleyen Hava (depolama) Sıcaklığı | -40 … +70 °C |
| İşleme Sıcaklığı | -25 … +50 °C |
| Temperature Range Of Connection Cable | ≥ (T ambient + 20 K) |
| Standartlar/spesifikasyonlar | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 |
|---|
| Wago Temel Röle | 788-156 |
|---|
| Ürün Grubu | 6 (INTERFACE ELECTRONIC) |
|---|---|
| Ambalaj. Birim | 20 (1) Adet |
| Sap'nin Tipik Paketlemesi | box |
| Sap Tesis 01'den Menşei | CN |
| Gtin | 4055143184137 |
| Sap Tesis 01'den Gümrük Tarifesi No. | 85364900990 |
| Unspsc | 39122334 |
|---|---|
| Ecl@ss 10.0 | 27-37-16-01 |
| Ecl@ss 9.0 | 27-37-16-01 |
| Etm 9.0 | EC001437 |
| Etm 10.0 | EC001437 |
| Eccn | NO US CLASSIFICATION |
| Rohs Uyumluluk Durumu | Compliant,No Exemption |
|---|---|
| Scip Bildirim Numarası (avusturya) | 24d2c028-d78a-47d5-854b-7e27c80364cd |
| Scip Bildirim Numarası (belçika) | 5ac37397-baae-4e58-a3d3-61435578db9f |
| Scip Bildirim Numarası (bulgaristan) | de1cb4da-97c0-4008-9269-da951ab1ef16 |
| Scip Bildirim Numarası (çek Cumhuriyeti) | c403f750-ef31-42a4-aad9-12e1c6f4fe05 |
| Scip Bildirim Numarası (danimarka) | 08d49e8e-6e93-4346-8e74-784ca6f59bef |
| Scip Bildirim Numarası (finlandiya) | d1c1e038-ca63-45b9-b8ad-df061b16ed25 |
| Scip Bildirim Numarası (fransa) | 853c5f70-bd31-4f01-9c72-acb268d802cd |
| Scip Bildirim Numarası (almanya) | 29efa91e-de52-404a-a3b5-7a02ea50bbb5 |
| Scip Bildirim Numarası (macaristan) | 05ecf633-f69c-4fac-b89c-9c17adcb3af3 |
| Scip Bildirim Numarası (i̇talya) | d0c19709-ee3b-4706-ba8a-2fcbb782cda1 |
| Scip Bildirim Numarası (hollanda) | d263f759-daa0-4cac-a565-b787a6062566 |
| Scip Bildirim Numarası (polonya) | 252526f9-7a88-4d6b-b7b5-7ba6d6981d94 |
| Scip Bildirim Numarası (romanya) | d9b9f293-6b25-417a-96e3-84fe7cee93b2 |
| Scip Bildirim Numarası (i̇sveç) | 522525c4-ff5a-471a-bb93-f6be7d85275a |
