Tükendi
Gelince Haber Ver| Ürün Adı | DLD 2.5 DB |
|---|---|
| Ürün No. | 1784180000 |

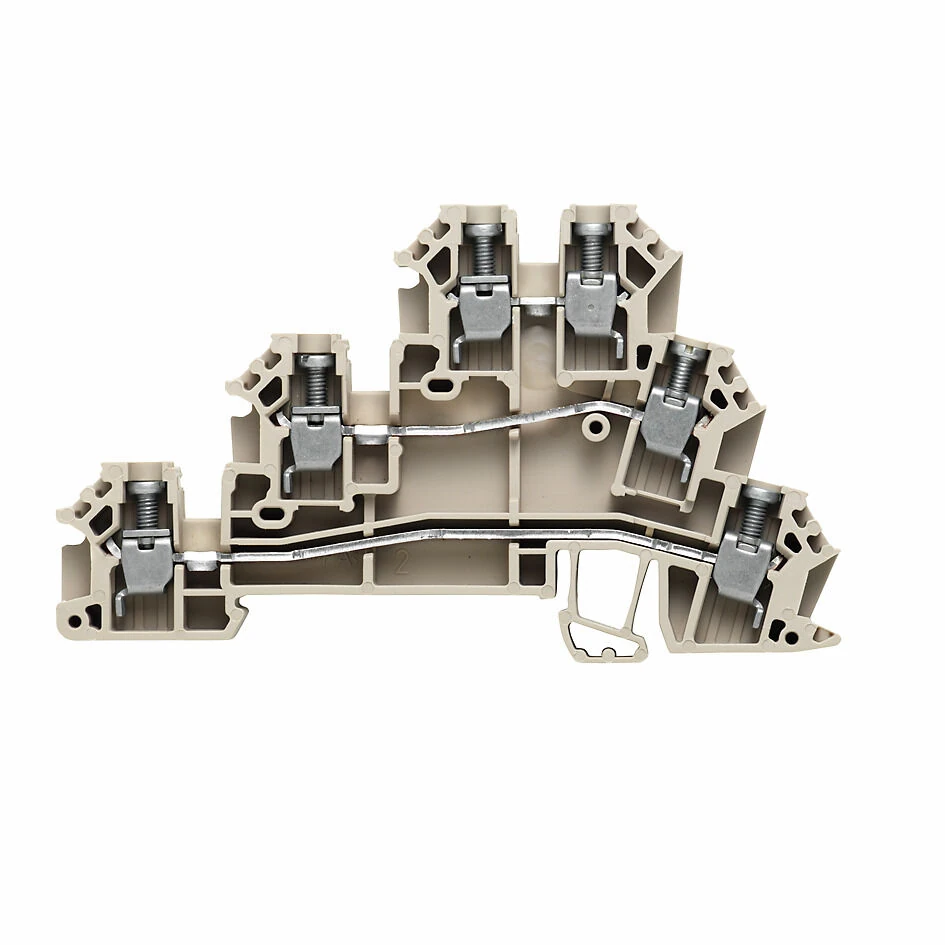

| Kısa Açıklama | Başlatıcı/aktüatör terminali, Vidalı bağlantı, koyu bej, 2,5 mm², 24 A, 250 V, Bağlantı sayısı: 6, Seviye sayısı: 3, TS 35 |
| Onaylar ROHS UL'ye Uygun Dosya Numarası Arama UL Web Sitesi Sertifika No. (UR) E60693 |
| Versiyon | Başlatıcı/aktüatör terminali, Vidalı bağlantı, koyu bej, 2,5 mm², 24 A, 250 V, Bağlantı sayısı: 6, Seviye sayısı: 3, TS 35 |
|---|---|
| Sipariş No. | 1784180000 |
| Tip | DLD 2.5 DB |
| GTIN (EAN) | 4032248189854 |
| Adet | 50 adet |
| Derinlik | 48,5mm |
|---|---|
| Derinlik (inç) | 1.909 inç |
| Derinlik | 49 mm DIN rayı dahil |
| Yükseklik | 82,5mm |
| Yükseklik (inç) | 3,248 inç |
| Genişlik | 6,2mm |
| Genişlik (inç) | 0,244 inç |
| Net ağırlık | 15,84 gr |
| Depolama sıcaklığı | -25 °C...55 °C |
|---|---|
| Ortam sıcaklığı | -5 °C…40 °C Sürekli çalışma sıcaklığı, |
| dk. | -50 °C Sürekli çalışma sıcaklığı, |
| maks. | 120°C |
| RoHS Uyumluluk Durumu Muafiyet olmaksızın uyumlu REACH SVHC Ağırlıkça %0,1'in üzerinde SVHC yok |
| Temel malzeme Wemid Renk koyu bej UL 94 yanıcılık derecesi V-0 |
| Versiyon Vidalı bağlantı Konnektörsüz bir uç Uç kapak plakası gereklidir Evet Potansiyel sayısı 3 Seviye sayısı 3 Seviye başına kenetleme noktası sayısı 2 Kademe başına potansiyel sayısı 1 Dahili olarak çapraz bağlı seviyeler PE bağlantısı yok Hayır Montaj rayı TS 35 N fonksiyonu PE fonksiyonu yok PEN fonksiyonu yok Hayır |
| maks. | 1 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, 2 kelepçelenebilir kablo, |
|---|---|
| dk. | 0,5 mm² Kablo bağlantı kesiti, ince çok telli, iki kelepçelenebilir kablo, |
| dk. | 0,5 mm² Tel kesiti, ince çok telli, iki kelepçelenebilir tel, |
| maks. | 1 mm² |
| versiyon | No Benzer terminal sayısı 1 Sağ taraf açık |
|---|---|
| Tip | Snap-on'un montajı |
| İletken kesiti, esnek artı plastik yakalı DIN 46228/1, ilave bağlantı, maks. 2,5 mm² |
| Bağlantı özellikleri | Vidalı bağlantı |
|---|---|
| Tip | katı, H05(07) V-U |
| dk. | 0,5 mm² |
| maks. | 4 mm² |
| nominal | 2,5 mm² |
| dk. | 7 mm |
| maks. | 7 mm |
| nominal | 7 mm |
| dk. | 0,4 Nm |
| maks. | 0,6 Nm |
| Tip | mahsur, H07V-R |
| Tip | esnek, H05(07) V-K |
| İletken bağlantısı için kesit | Tip: katı, H05(07) V-U min.: 0,5 mm² maks.: 4 mm² nominal: 2,5 mm² |
| tel ucu yüksüğü | Sıyırma uzunluğu: min.: 7 mm maks.: 7 mm nominal: 7 mm Sıkma torku: min.: 0,4 Nm maks.: 0,6 Nm |
| Sıyırma uzunluğu | min.: 7 mm maks.: 7 mm nominal: 7 mm |
| Sıkma torku | min.: 0,4 Nm maks.: 0,6 Nm |
| İletken bağlantısı için kesit | Tip: çok damarlı, H07V-R min.: 0,5 mm² maks.: 4 mm² nominal: 2,5 mm² |
| İletken bağlantısı için kesit | Tip: esnek, H05(07) V-K min.: 0,5 mm² maks.: 4 mm² nominal: 2,5 mm² |
| nominal | 2,5 mm² kablo ucu yüksüğü: Sıyırma uzunluğu: |
| nominal | 7 mm Sıkma torku: |
| maks. | 0,6 Nm Bağlantı özellikleri: Vidalı bağlantı İletken bağlantısı için kesit: |
| maks. | 0,6 Nm Sıkma aralığı, |
| maks. | 4 mm² Sıkma aralığı, |
| dk. | 0,13 mm² Sıkıştırma vidası M 2,5 Bağlantı kesiti, ince telli, |
| dk. | 0,13 mm² Bağlantı kesiti, çok damarlı, |
| maks. | 4 mm² Bağlantı kesiti, çok damarlı, |
| dk. | 0,13 mm² Yan tarafta bağlantı yönü IEC 60947-1 A3'e göre gösterge Bağlantı sayısı 6 Sıyırma uzunluğu 7 mm Sıkma torku, |
| maks. | 0,6 Nm Sıkma torku, |
| dk. | 0,4 Nm DMS elektrikli tornavidayla tork seviyesi 1 |
| Tip | bağlantı Vidalı bağlantı |
| Tip | bağlantı 2 Vidalı bağlantı Kablo bağlantı kesiti AWG, |
| maks. | AWG 12 Kablo bağlantı kesiti AWG, |
| dk. | AWG 26 Kablo bağlantı kesiti, ince çok telli, |
| maks. | 4 mm² Kablo bağlantı kesiti, ince çok telli, |
| dk. | 0,13 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| maks. | 2,5 mm² Kablo bağlantı kesiti, DIN 46228/1 kablo uç yüksükleriyle ince çok telli, |
| dk. | 0,13 mm² Kablo bağlantı kesiti, DIN 46228/4 kablo ucu yüksükleriyle ince çok telli, |
| dk. | 0,13 mm² Kablo bağlantı kesiti, katı damar, |
| maks. | 4 mm² Kablo bağlantı kesiti, katı damar, |
| dk. | 0,13 mm² |
| maks. | (CSA) 12 AWG Kablo kesiti |
|---|---|
| dk. | (CSA) 26 AWG |
| maks. | AWG 12 Kablo bağlantı kesiti AWG, |
|---|---|
| dk. | AWG 26 |
| Nominal kesit 2,5 mm² Nominal gerilim 250 V Nominal DC voltajı 250 V Nominal akım 24 A Maksimum kablolarda akım 24 A Standartlar IEC 60947-7-1 IEC 60947-7-x'e göre hacim direnci 3,99 mΩ Nominal darbe dayanım gerilimi 4 kV IEC 60947-7-x'e göre güç kaybı 0,77 W Kirlilik ciddiyet 3 |
| maks. | (UR) 12 AWG İletken boyutu Fabrika kablolaması |
|---|---|
| dk. | (UR) 26 AWG İletken boyutu Saha kablolaması |
| maks. | (UR) 12 AWG İletken boyutu Saha kablolaması |
| dk. | (UR) 22 AWG Akım boyutu D (UR) 10 A Gerilim boyutu D (UR) 300 V |
| ETIM 8.0 EC000900 ETIM 9.0 EC000900 ETIM 10.0 EC000900 ECLASS 14.0 27-25-01-12 ECLASS 15.0 27-25-01-12 |
