Gelince Haber Ver| Ürün Grubu | BSH |
|---|---|

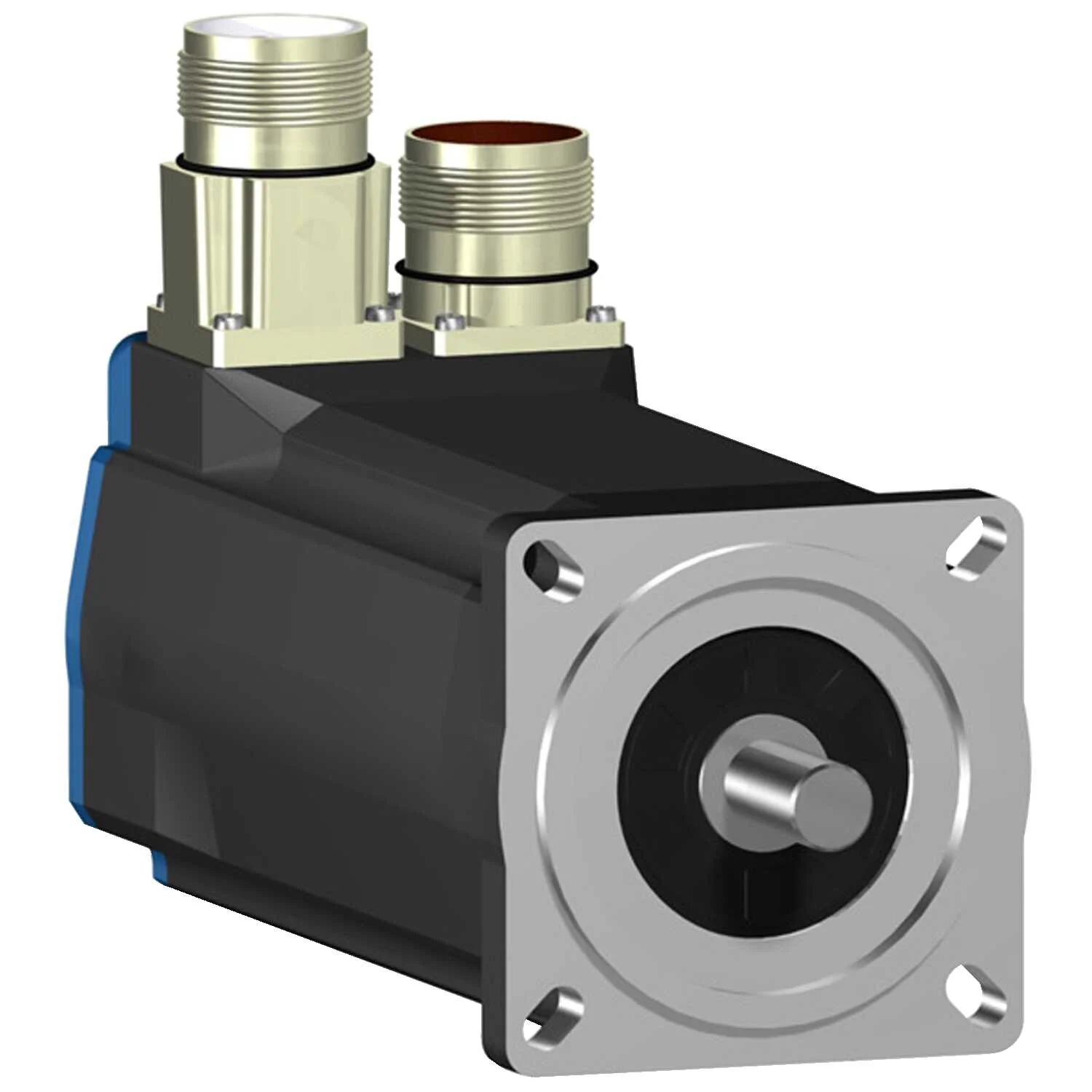

| Ürün Ya Da Bileşen Tipi | Servo motor |
| Maksimum Mekanik Hız | 8000 rpm |
| Sürekli Durma Torku | 2,83 N.m için LXM15LD21M3, 230 V, monofaze 1,1 N.m için LXM15LU60N4, 480 V, trifaze 1,1 N.m için LXM15LU60N4, 400 V, trifaze 1,5 N.m için LXM15LU60N4, 230 V, trifaze 2,23 N.m için LXM15LD13M3, 230 V, trifaze 2,4 N.m için LXM15LD10N4, 230 V, trifaze 2,4 N.m için LXM15LD10N4, 400 V, trifaze 2,4 N.m için LXM15LD10N4, 480 V, trifaze 2,83 N.m için LXM15LD17N4, 230 V, trifaze 2,83 N.m için LXM15LD17N4, 400 V, trifaze 2,83 N.m için LXM15LD17N4, 480 V, trifaze 2,83 N.m için LXM15LD21M3, 230 V, trifaze 2,8 N.m için LXM05AD17M2, 200...240 V, monofaze 2,8 N.m için LXM05AD17M3X, 200...240 V, trifaze 2,8 N.m için LXM05AD22N4, 380...480 V, trifaze 2,8 N.m için LXM05AD28M2, 200...240 V, monofaze 2,8 N.m için LXM05BD17M2, 200...240 V, monofaze 2,8 N.m için LXM05BD17M3X -de 6 A, 200...240 V, trifaze 2,8 N.m için LXM05BD22N4 -de 6 A, 380...480 V, trifaze 2,8 N.m için LXM05BD28M2, 200...240 V, monofaze 2,8 N.m için LXM05CD17M2, 200...240 V, monofaze 2,8 N.m için LXM05CD17M3X, 200...240 V, trifaze 2,8 N.m için LXM05CD22N4, 380...480 V, trifaze 2,8 N.m için LXM05CD28M2, 200...240 V, monofaze 3,1 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 3,1 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Tepe Durma Torku | 5,99 N.m için LXM15LD21M3, 230 V, monofaze 7,16 N.m için LXM05AD17M2, 200...240 V, monofaze 10,3 N.m için LXM05AD28M2, 200...240 V, monofaze 7,16 N.m için LXM05BD17M2, 200...240 V, monofaze 10,3 N.m için LXM05BD28M2, 200...240 V, monofaze 7,16 N.m için LXM05CD17M2, 200...240 V, monofaze 10,3 N.m için LXM05CD28M2, 200...240 V, monofaze 3,3 N.m için LXM15LU60N4, 480 V, trifaze 3,3 N.m için LXM15LU60N4, 400 V, trifaze 3,3 N.m için LXM15LU60N4, 230 V, trifaze 6 N.m için LXM15LD13M3, 230 V, trifaze 5,3 N.m için LXM15LD10N4, 230 V, trifaze 5,3 N.m için LXM15LD10N4, 400 V, trifaze 5,3 N.m için LXM15LD10N4, 480 V, trifaze 7,71 N.m için LXM15LD17N4, 230 V, trifaze 7,71 N.m için LXM15LD17N4, 400 V, trifaze 7,71 N.m için LXM15LD17N4, 480 V, trifaze 9,28 N.m için LXM15LD21M3 -de 6 A, 230 V, trifaze 7,16 N.m için LXM05AD17M3X -de 6 A, 200...240 V, trifaze 8,75 N.m için LXM05AD22N4, 380...480 V, trifaze 7,16 N.m için LXM05BD17M3X, 200...240 V, trifaze 8,75 N.m için LXM05BD22N4, 380...480 V, trifaze 7,16 N.m için LXM05CD17M3X, 200...240 V, trifaze 8,75 N.m için LXM05CD22N4, 380...480 V, trifaze 11,3 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 11,3 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Nominal Çıkış Gücü | 750 W için LXM05AD17M2, 200...240 V, monofaze 750 W için LXM05AD28M2, 200...240 V, monofaze 750 W için LXM05BD17M2, 200...240 V, monofaze 750 W için LXM05BD28M2, 200...240 V, monofaze 750 W için LXM05CD17M2, 200...240 V, monofaze 750 W için LXM05CD28M2, 200...240 V, monofaze 750 W için LXM15LD21M3, 230 V, monofaze 1250 W için LXM15LD10N4, 400 V, trifaze 1300 W için LXM15LD17N4, 400 V, trifaze 1400 W için LXM15LD17N4, 480 V, trifaze 1500 W için LXM15LD10N4, 480 V, trifaze 350 W için LXM15LU60N4, 230 V, trifaze 700 W için LXM15LD13M3, 230 V, trifaze 700 W için LXM15LU60N4, 400 V, trifaze 750 W için LXM05AD17M3X, 200...240 V, trifaze 750 W için LXM05AD22N4, 380...480 V, trifaze 750 W için LXM05BD17M3X, 200...240 V, trifaze 750 W için LXM05BD22N4 -de 6 A, 380...480 V, trifaze 750 W için LXM05CD17M3X -de 6 A, 200...240 V, trifaze 750 W için LXM05CD22N4, 380...480 V, trifaze 750 W için LXM15LD10N4, 230 V, trifaze 750 W için LXM15LD17N4, 230 V, trifaze 750 W için LXM15LD21M3, 230 V, trifaze 950 W için LXM15LU60N4, 480 V, trifaze 1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze 1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Nominal Tork | 2,4 N.m için LXM05AD17M2, 200...240 V, monofaze 2,4 N.m için LXM05AD28M2, 200...240 V, monofaze 2,4 N.m için LXM05BD17M2, 200...240 V, monofaze 2,4 N.m için LXM05BD28M2, 200...240 V, monofaze 2,4 N.m için LXM05CD17M2, 200...240 V, monofaze 2,4 N.m için LXM05CD28M2, 200...240 V, monofaze 2,4 N.m için LXM15LD21M3, 230 V, monofaze 1,12 N.m için LXM15LU60N4, 230 V, trifaze 1,12 N.m için LXM15LU60N4, 400 V, trifaze 1,12 N.m için LXM15LU60N4, 480 V, trifaze 1,8 N.m için LXM15LD10N4, 480 V, trifaze 1,96 N.m için LXM15LD17N4, 480 V, trifaze 2 N.m için LXM15LD10N4, 400 V, trifaze 2 N.m için LXM15LD17N4, 400 V, trifaze 2,23 N.m için LXM15LD13M3, 230 V, trifaze 2,4 N.m için LXM05AD17M3X, 200...240 V, trifaze 2,4 N.m için LXM05AD22N4, 380...480 V, trifaze 2,4 N.m için LXM05BD17M3X -de 6 A, 200...240 V, trifaze 2,4 N.m için LXM05BD22N4 -de 6 A, 380...480 V, trifaze 2,4 N.m için LXM05CD17M3X, 200...240 V, trifaze 2,4 N.m için LXM05CD22N4, 380...480 V, trifaze 2,4 N.m için LXM15LD10N4, 230 V, trifaze 2,4 N.m için LXM15LD17N4, 230 V, trifaze 2,4 N.m için LXM15LD21M3, 230 V, trifaze 2,44 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 2,44 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Nominal Hız | 3000 rpm için LXM15LD13M3, 230 V, trifaze 3000 rpm için LXM05AD17M2, 200...240 V, monofaze 3000 rpm için LXM05BD17M2, 200...240 V, monofaze 3000 rpm için LXM05CD17M2, 200...240 V, monofaze 3000 rpm için LXM05AD17M3X, 200...240 V, trifaze 3000 rpm için LXM05BD17M3X, 200...240 V, trifaze 3000 rpm için LXM05CD17M3X, 200...240 V, trifaze 3000 rpm için LXM15LU60N4, 230 V, trifaze 8000 rpm için LXM15LD10N4, 480 V, trifaze 8000 rpm için LXM15LU60N4, 480 V, trifaze 3000 rpm için LXM15LD10N4, 230 V, trifaze 6000 rpm için LXM15LD10N4, 400 V, trifaze 3000 rpm için LXM05AD28M2, 200...240 V, monofaze 3000 rpm için LXM05BD28M2, 200...240 V, monofaze 3000 rpm için LXM05CD28M2, 200...240 V, monofaze 3000 rpm için LXM15LD21M3, 230 V, monofaze 3000 rpm için LXM05AD22N4, 380...480 V, trifaze 3000 rpm için LXM05BD22N4 -de 6 A, 380...480 V, trifaze 3000 rpm için LXM05CD22N4 -de 6 A, 380...480 V, trifaze 3000 rpm için LXM15LD17N4, 230 V, trifaze 3000 rpm için LXM15LD21M3, 230 V, trifaze 6000 rpm için LXM15LD17N4, 400 V, trifaze 6000 rpm için LXM15LU60N4, 400 V, trifaze 7000 rpm için LXM15LD17N4, 480 V, trifaze 5000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze 5000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Ürün Uyumluluğu | LXM05AD17M2 -de 200...240 V monofaze LXM05AD28M2 -de 200...240 V monofaze LXM05BD17M2 -de 200...240 V monofaze LXM05BD28M2 -de 200...240 V monofaze LXM05CD17M2 -de 200...240 V monofaze LXM05CD28M2 -de 200...240 V monofaze LXM15LD21M3 -de 230 V monofaze LXM15LU60N4 -de 230 V trifaze LXM15LD13M3 -de 230 V trifaze LXM15LU60N4 -de 400 V trifaze LXM15LU60N4 -de 480 V trifaze LXM15LD10N4 -de 400 V trifaze LXM05AD17M3X -de 200...240 V trifaze LXM05BD17M3X -de 200...240 V trifaze LXM05CD17M3X -de 200...240 V trifaze LXM15LD10N4 -de 230 V trifaze LXM15LD10N4 -de 480 V trifaze LXM15LD21M3 -de 230 V trifaze LXM15LD17N4 -de 230 V trifaze LXM05AD22N4 -de 380...480 V trifaze LXM05BD22N4 -de 380...480 V trifaze LXM05CD22N4 -de 380...480 V trifaze LXM15LD17N4 -de 400 V trifaze LXM15LD17N4 -de 480 V trifaze LXM32.D18N4 -de 400 V trifaze LXM32.D18N4 -de 480 V trifaze |
| Şaft Ucu | Kilitli |
| Ip Koruma Derecesi | IP50 standart |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| Frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrikli Bağlantı | Döndürülebilir sağa açılı konnektörler |
| Seri Uyumluluğu | Lexium 15 Lexium 05 Lexium 32 |
|---|---|
| Besleme Gerilimi Maks | 480 V |
| Fazların Ağ Sayısı | Trifaze |
| Sürekli Durma Akımı | 4,1 A |
| Maksimum Sürekli Güç | 1,7 W |
| Maksimum Akım Irms | 15,2 A için LXM15LD13M3 15,2 A için LXM15LD21M3 15,2 A için LXM15LD17N4 15,2 A için LXM15LU60N4 15,2 A için LXM15LD10N4 17 A için LXM05AD17M2 17 A için LXM05AD28M2 17 A için LXM05AD17M3X 17 A için LXM05AD22N4 17 A için LXM05BD17M2 17 A için LXM05BD28M2 17 A için LXM05BD17M3X 17 A için LXM05BD22N4 17 A için LXM05CD17M2 17 A için LXM05CD28M2 17 A için LXM05CD17M3X 17 A için LXM05CD22N4 17 A için LXM32.D18N4 |
| Maksimum Kalıcı Akım | 17 A |
| Anahtarlama Frekansı | 8 kHz |
| Ikinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 14 mm |
| Şaft Uzunluğu | 30 mm |
| Anahtar Genişliği | 20 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Motor Flanş Boyutu | 70 mm |
| Motor Yığını Sayısı | 3 |
| Tork Sabiti | 0,78 N.m/A -de 120 °C |
| Geri Emf Sabiti | 49 V/krpm -de 120 °C |
| Motor Kutuplarının Sayısı | 3,0 |
| Rotor Ataleti | 0,58 kg.cm² |
| Stator Direnci | 2,7 Ohm -de 20 °C |
| Stator Endüktansı | 7,3 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 4,82 ms -de 20 °C |
| Maksimum Radyal Güç Fr | 400 N -de 6000 rpm 430 N -de 5000 rpm 460 N -de 4000 rpm 510 N -de 3000 rpm 580 N -de 2000 rpm 730 N -de 1000 rpm |
| Maksimum Eksenel Güç Fa | 0,2 x Fr |
| Soğutmanın Tipi | Doğal konveksiyon |
| Uzunluk | 220 mm |
| Ortalama Bilezik Çapı | 60 mm |
| Ortalama Bilezik Derinliği | 2,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 5,5 mm |
| Montaj Deliklerinin Dairesel Çapı | 82 mm |
| Ürün Ağırlığı | 3,62 kg |
| Boyutlandırma Referansı | BSH0703P |
| Fazların Ağ Sayısı | 3 |
| Dogruluk Hatasi (Açisal) | 1,4 ° |
| Sıcaklık Bakır Sıcak | 120 °C |
| Sıcaklık Mıknatıs Sıcak | 100 °C |
| Sıcaklık Mıknatıs Rt | 20 °C |
| Çıkış Akımı 3s Tepe | 17,0 A |
| Atalet | 0,0 kg.cm² of brake 0,58 kg.cm² of motor |
| Package 1 | PCE, 1 Adet, 11,000 cm x 18,600 cm x 39,000 cm, 4,044 kg |
|---|---|
| Package 2 | P06, 24 Adet, 59,000 cm x 60,000 cm x 80,000 cm, 105,556 kg |
| Garanti (Ay Olarak) | 18 |
|---|
