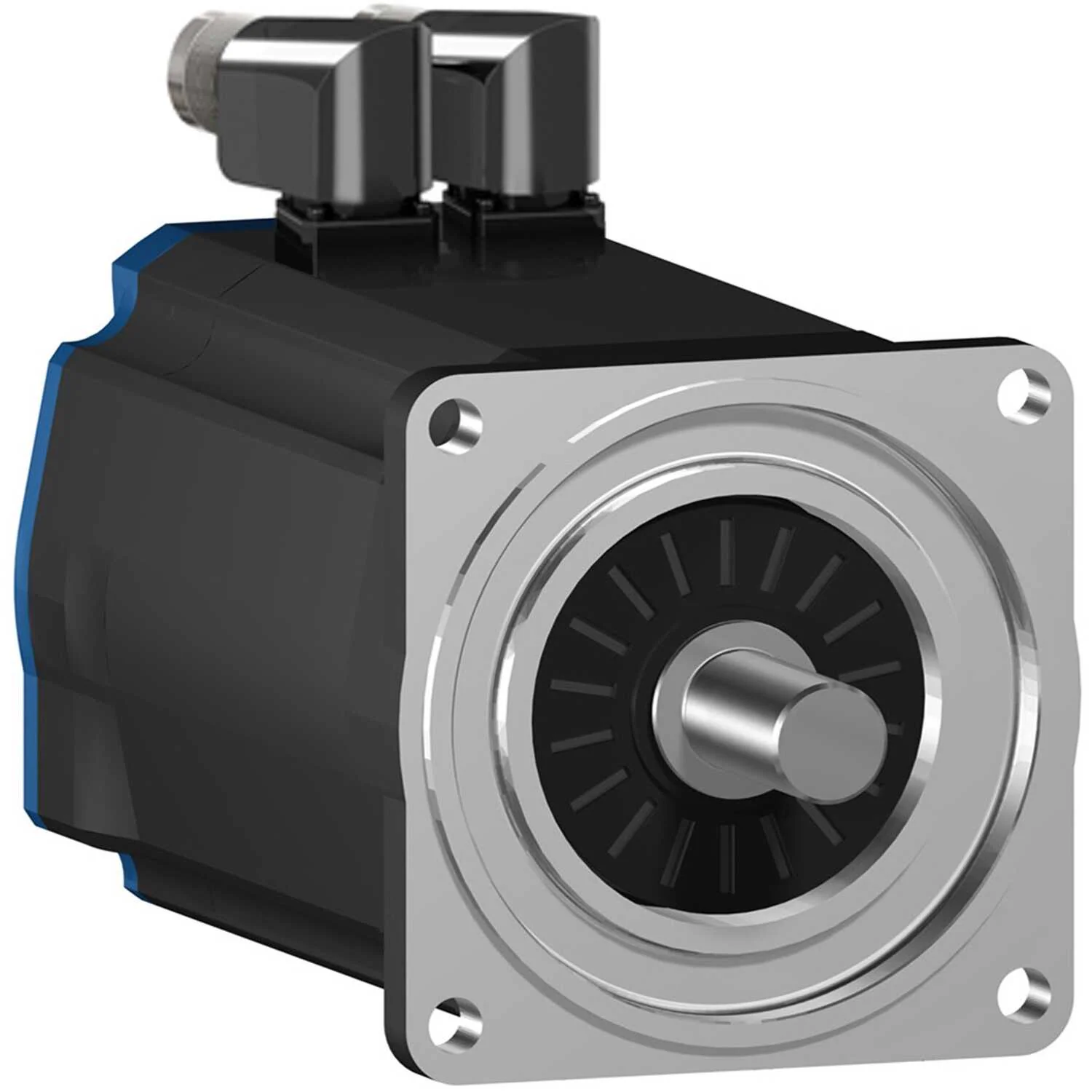

Schneider Electric BSH1002P11A2A Ac Servo Motor Bsh 3,4 N.M 2500 Rpm Kilitli Şaft Frensiz Ip50

Name: Schneider Electric BSH1002P11A2A Ac Servo Motor Bsh 3,4 N.M 2500 Rpm Kilitli Şaft Frensiz Ip50
Brand: SCHNEIDER ELECTRIC
SKU: BSH1002P11A2A
Price: 52451.28 TRY
Availability: OutOfStock

Ürün Kodu : BSH1002P11A2A

124.883,99 TL

52.451,28 TL

Kazancınız

72.432,71TL

Fiyat Alarmı

Kredi kartı ile ayda 5.332,11 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 437,00 TL değerinde 2185 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Single dönüşlü (131072 nokta/dönüş) SinCos Hiperface® yüksek çözünürlüklü mutlak enkoder ile donatılmıştır ve ±1,3 ark dakikasından daha düşük hassasiyette açısal mil konumu verir BSH servo motor, düşük rotor ataleti sayesinde hassasiyet ve yüksek dinamik performans gereksinimlerini karşılar Kompakttır ve yüksek güç yoğunluğu sunar Senkron servo motor besleme voltajı 480V, sürekli stop akımı 4.8A ve maksimum sürekli güç 2.51W Şaft ebatları 19mm (çap) x 40mm (uzunluk) Elektrik bağlantısı için dönebilen sağ açılı konnektörlerle donatılmıştır IP50 dereceli bir üründür Ebatları 204.5mm (uzunluk) x 100mm (genişlik), merkezleme bilezik ebatları 3.5mm (derinlik) x 95mm (çap) montajlama delik daire çapı 115mm 5.9kg aralığındadır Bu ürün Lexium 32, Lexium 05 ve Lexium 15 servo sürücüler ile uyumludur Doğal konveksiyonlu soğutma sistemi ile uluslararası Standart 100mm flanş montajını destekler 3 fazlı stator ve neodimiyum demir boron (NdFeB) mıknatıslı BSH servo motor RAL 9005 opak siyah boya koruyucu kaplamalı kasa 4 noktalı eksenel montaj flanşı Kablolar ve konnektörler ayrıca sipariş edilmelidir.

Teknik Özellikler

Ana

Ürün Grubu	BSH
Ürün Ya Da Bileşen Tipi	Servo motor
Maksimum Mekanik Hız	6000 rpm
Sürekli Durma Torku	4,5 N.m için LXM15LD21M3, 230 V, monofaze 3,4 N.m için LXM15LD13M3, 230 V, trifaze 3,4 N.m için LXM15LD10N4, 230 V, trifaze 3,4 N.m için LXM15LD10N4, 400 V, trifaze 3,4 N.m için LXM15LD10N4, 480 V, trifaze 5,8 N.m için LXM15LD17N4, 400 V, trifaze 5,8 N.m için LXM15LD17N4, 480 V, trifaze 5,8 N.m için LXM15LD21M3, 230 V, trifaze 5,5 N.m için LXM05AD17M3X, 200...240 V, trifaze 5,5 N.m için LXM05AD22N4 -de 6 A, 380...480 V, trifaze 5,5 N.m için LXM05AD28M2 -de 6 A, 200...240 V, monofaze 5,5 N.m için LXM05BD17M3X, 200...240 V, trifaze 5,5 N.m için LXM05BD22N4, 380...480 V, trifaze 5,5 N.m için LXM05BD28M2, 200...240 V, monofaze 5,5 N.m için LXM05CD17M3X, 200...240 V, trifaze 5,5 N.m için LXM05CD22N4, 380...480 V, trifaze 5,5 N.m için LXM05CD28M2, 200...240 V, monofaze 5,8 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 5,8 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
Tepe Durma Torku	9,39 N.m için LXM15LD21M3, 230 V, monofaze 5,6 N.m için LXM15LD13M3, 230 V, trifaze 8 N.m için LXM15LD10N4, 230 V, trifaze 8 N.m için LXM15LD10N4, 400 V, trifaze 8 N.m için LXM15LD10N4, 480 V, trifaze 12,13 N.m için LXM15LD17N4, 400 V, trifaze 12,13 N.m için LXM15LD17N4, 480 V, trifaze 14,79 N.m için LXM15LD21M3, 230 V, trifaze 11,23 N.m için LXM05AD17M3X, 200...240 V, trifaze 13,92 N.m için LXM05AD22N4 -de 6 A, 380...480 V, trifaze 16 N.m için LXM05AD28M2 -de 6 A, 200...240 V, monofaze 11,23 N.m için LXM05BD17M3X, 200...240 V, trifaze 13,92 N.m için LXM05BD22N4, 380...480 V, trifaze 16 N.m için LXM05BD28M2, 200...240 V, monofaze 11,23 N.m için LXM05CD17M3X, 200...240 V, trifaze 13,92 N.m için LXM05CD22N4, 380...480 V, trifaze 16 N.m için LXM05CD28M2, 200...240 V, monofaze 18,3 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 18,3 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
Nominal Çıkış Gücü	950 W için LXM15LD21M3, 230 V, monofaze 950 W için LXM15LD21M3, 230 V, trifaze 780 W için LXM05AD28M2, 200...240 V, monofaze 780 W için LXM05BD28M2, 200...240 V, monofaze 780 W için LXM05CD28M2, 200...240 V, monofaze 1400 W için LXM05AD22N4, 380...480 V, trifaze 1400 W için LXM05BD22N4, 380...480 V, trifaze 1400 W için LXM05CD22N4, 380...480 V, trifaze 1600 W için LXM15LD10N4, 400 V, trifaze 1700 W için LXM15LD17N4 -de 6 A, 400 V, trifaze 1950 W için LXM15LD17N4 -de 6 A, 480 V, trifaze 2150 W için LXM15LD10N4, 480 V, trifaze 780 W için LXM05AD17M3X, 200...240 V, trifaze 780 W için LXM05BD17M3X, 200...240 V, trifaze 780 W için LXM05CD17M3X, 200...240 V, trifaze 840 W için LXM15LD13M3, 230 V, trifaze 890 W için LXM15LD10N4, 230 V, trifaze 1700 W için LXM32.D18N4 -de 6 A, 400 V, trifaze 1700 W için LXM32.D18N4 -de 6 A, 480 V, trifaze
Nominal Tork	4,5 N.m için LXM15LD21M3, 230 V, monofaze 4,96 N.m için LXM05AD28M2, 200...240 V, monofaze 4,96 N.m için LXM05BD28M2, 200...240 V, monofaze 4,96 N.m için LXM05CD28M2, 200...240 V, monofaze 3,4 N.m için LXM15LD10N4, 230 V, trifaze 3,4 N.m için LXM15LD10N4, 400 V, trifaze 3,4 N.m için LXM15LD10N4, 480 V, trifaze 3,4 N.m için LXM15LD13M3, 230 V, trifaze 3,7 N.m için LXM15LD17N4, 480 V, trifaze 4 N.m için LXM15LD17N4 -de 6 A, 400 V, trifaze 4,4 N.m için LXM05AD22N4 -de 6 A, 380...480 V, trifaze 4,4 N.m için LXM05BD22N4, 380...480 V, trifaze 4,4 N.m için LXM05CD22N4, 380...480 V, trifaze 4,96 N.m için LXM05AD17M3X, 200...240 V, trifaze 4,96 N.m için LXM05BD17M3X, 200...240 V, trifaze 4,96 N.m için LXM05CD17M3X, 200...240 V, trifaze 5,8 N.m için LXM15LD21M3, 230 V, trifaze 4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
Nominal Hız	3000 rpm için LXM05AD22N4, 380...480 V, trifaze 3000 rpm için LXM05BD22N4 -de 6 A, 380...480 V, trifaze 3000 rpm için LXM05CD22N4, 380...480 V, trifaze 1500 rpm için LXM05AD17M3X, 200...240 V, trifaze 1500 rpm için LXM05BD17M3X, 200...240 V, trifaze 1500 rpm için LXM05CD17M3X, 200...240 V, trifaze 4500 rpm için LXM15LD10N4, 400 V, trifaze 6000 rpm için LXM15LD10N4, 480 V, trifaze 4000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze 4000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze 1500 rpm için LXM05AD28M2, 200...240 V, monofaze 1500 rpm için LXM05BD28M2, 200...240 V, monofaze 1500 rpm için LXM05CD28M2, 200...240 V, monofaze 2000 rpm için LXM15LD21M3, 230 V, monofaze 2000 rpm için LXM15LD21M3, 230 V, trifaze 2500 rpm için LXM15LD10N4, 230 V, trifaze 2500 rpm için LXM15LD13M3, 230 V, trifaze 4000 rpm için LXM15LD17N4, 400 V, trifaze 5000 rpm için LXM15LD17N4 -de 6 A, 480 V, trifaze
Ürün Uyumluluğu	LXM05AD28M2 -de 200...240 V monofaze LXM05BD28M2 -de 200...240 V monofaze LXM05CD28M2 -de 200...240 V monofaze LXM15LD21M3 -de 230 V monofaze LXM15LD13M3 -de 230 V trifaze LXM15LD10N4 -de 400 V trifaze LXM05AD17M3X -de 200...240 V trifaze LXM05BD17M3X -de 200...240 V trifaze LXM05CD17M3X -de 200...240 V trifaze LXM15LD10N4 -de 230 V trifaze LXM15LD10N4 -de 480 V trifaze LXM15LD21M3 -de 230 V trifaze LXM05AD22N4 -de 380...480 V trifaze LXM05BD22N4 -de 380...480 V trifaze LXM05CD22N4 -de 380...480 V trifaze LXM15LD17N4 -de 400 V trifaze LXM15LD17N4 -de 480 V trifaze LXM32.D18N4 -de 400 V trifaze LXM32.D18N4 -de 480 V trifaze
Şaft Ucu	Kilitli
Ip Koruma Derecesi	IP50 standart
Hız Geri Besleme Çözünürlüğü	131072 nokta/dönüş
Frenleme	Olmadan
Montaj Desteği	Uluslararası standart flanş
Elektrikli Bağlantı	Döndürülebilir sağa açılı konnektörler

Tamamlayıcı

Seri Uyumluluğu	Lexium 15 Lexium 32 Lexium 05
Besleme Gerilimi Maks	480 V
Fazların Ağ Sayısı	Trifaze
Sürekli Durma Akımı	4,8 A
Maksimum Sürekli Güç	2,51 W
Maksimum Akım Irms	17,1 A için LXM15LD13M3 17,1 A için LXM15LD21M3 17,1 A için LXM15LD10N4 17,1 A için LXM15LD17N4 17,1 A için LXM05AD28M2 17,1 A için LXM05AD17M3X 17,1 A için LXM05AD22N4 17,1 A için LXM05BD28M2 17,1 A için LXM05BD17M3X 17,1 A için LXM05BD22N4 17,1 A için LXM05CD28M2 17,1 A için LXM05CD17M3X 17,1 A için LXM05CD22N4 17,1 A için LXM32.D18N4
Maksimum Kalıcı Akım	17,1 A
Anahtarlama Frekansı	8 kHz
Ikinci Şaft	Ikinci şaft ucu olmadan
Şaft Çapı	19 mm
Şaft Uzunluğu	40 mm
Anahtar Genişliği	30 mm
Geri Besleme Tipi	Tek dönüşlü SinCos Hiperface
Motor Flanş Boyutu	100 mm
Motor Yığını Sayısı	2
Tork Sabiti	1,21 N.m/A -de 120 °C
Geri Emf Sabiti	77 V/krpm -de 120 °C
Motor Kutuplarının Sayısı	4,0
Rotor Ataleti	2,31 kg.cm²
Stator Direnci	2,4 Ohm -de 20 °C
Stator Endüktansı	6,75 mH -de 20 °C
Stator Elektrik Süresi Sabiti	5,29 ms -de 20 °C
Maksimum Radyal Güç Fr	620 N -de 4000 rpm 690 N -de 3000 rpm 790 N -de 2000 rpm 990 N -de 1000 rpm
Maksimum Eksenel Güç Fa	0,2 x Fr
Soğutmanın Tipi	Doğal konveksiyon
Uzunluk	204,5 mm
Ortalama Bilezik Çapı	95 mm
Ortalama Bilezik Derinliği	3,5 mm
Montaj Deliklerinin Sayısı	4
Montaj Delik Çapı	9 mm
Montaj Deliklerinin Dairesel Çapı	115 mm
Ürün Ağırlığı	5,9 kg
Boyutlandırma Referansı	BSH1002P
Fazların Ağ Sayısı	3
Dogruluk Hatasi (Açisal)	1,4 °
Sıcaklık Bakır Sıcak	120 °C
Sıcaklık Mıknatıs Sıcak	100 °C
Sıcaklık Mıknatıs Rt	20 °C
Çıkış Akımı 3s Tepe	17,1 A
Atalet	0,0 kg.cm² of brake 2,31 kg.cm² of motor

Paketleme Üniteleri

Package 1	PCE, 1 Adet, 22 cm x 19,5 cm x 57 cm, 6,722 kg

Sözleşme Garantisi

Garanti (Ay Olarak)	18
