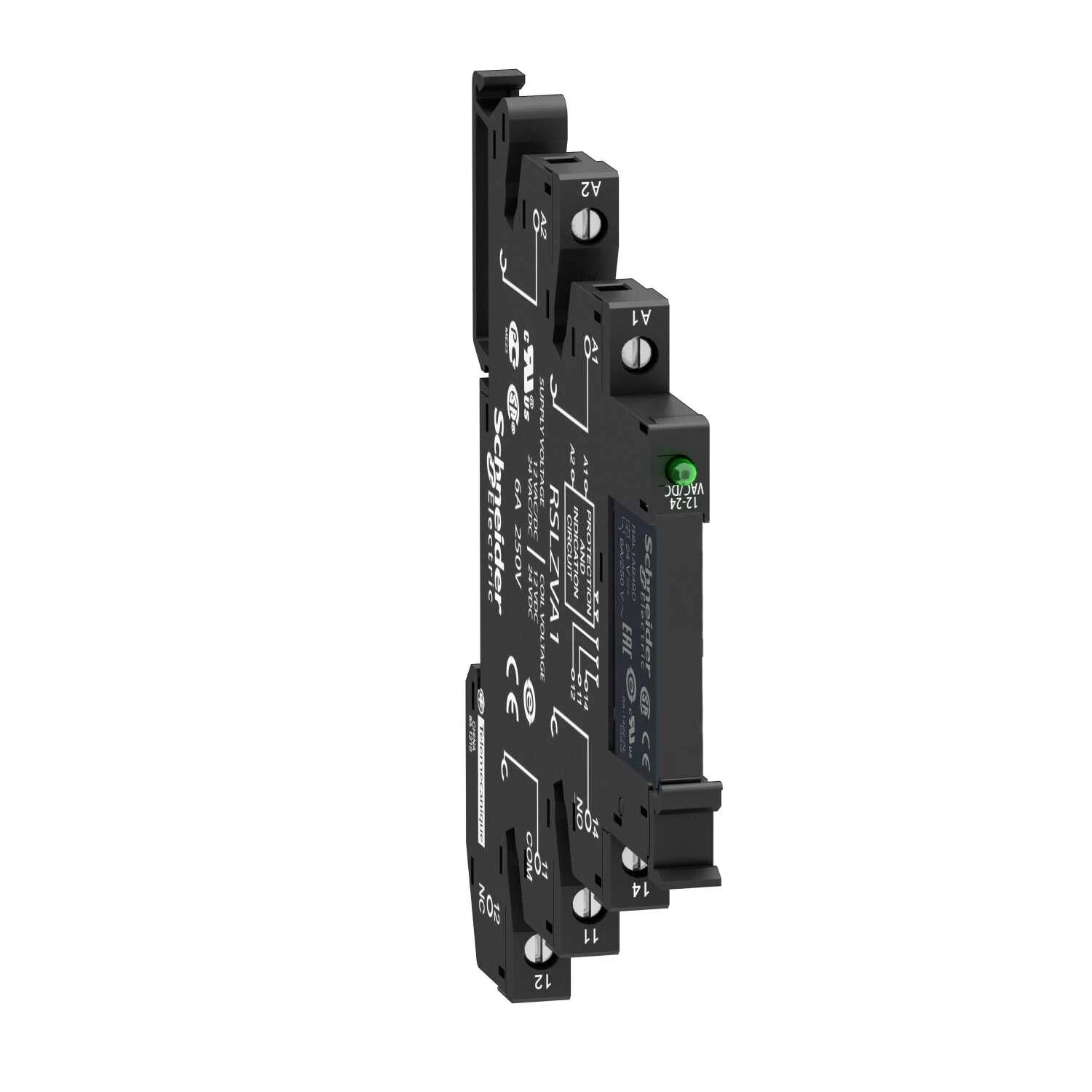

Gelince Haber Ver| Ürün Serisi | Harmony Elektromekanik Röleler |
|---|---|
| Seri Adı | RSL series |
| Ürün Ya Da Bileşen Tipi | Soketli hazır montajlı takılabilir röle |
| Röle Tipi | Slim interface relay |
| Kontak İşlemi | Standart |
| Kontak Tipi Ve Düzenleme | 1 K/A |
| Durum Led'i | Ile |
| Kontrol Devresi Gerilimi | 110 V AC/DC |
| [ithe] Klasik Muhafazalı Termik Akım | 6 A -de -40…55 °C |
| Sabitleme Modu | Plastik sıkıştırma yayı |
|---|---|
| Ortalama Direnç | 20500 Ohm ag: DC -de 23 °C +/- 10 % |
| [uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC |
| [ie] Nominal Çalışma Akımı | 6 A 1 K/A (AC-1/DC-1) 'e uygunIEC/UL |
| Minimum Anahtarlama Akımı | 100 mA |
| Minimum Anahtarlama Gerilimi | 12 V |
| [ui] Nominal Yalıtım Voltajı | 250 V 'e uygunIEC 277 V 'e uyguncUL |
| Minimum Anahtarlama Kapasitesi | 120 mW |
| Maksimum Anahtarlama Gerilimi | 277 V |
| Düşme Gerilimi Eşiği | >= 0,05 Uc |
| Yük Akımı | 6 A -de 250 V AC 0,5 mm montaj mesafesi |
| Elektrik Dayanıklılığı | 60000 çevrim için dirençli yük, 6 A -de 250 V, AC-1 |
| Maksimum Anahtarlama Kapasitesi | 1500 VA 150 W |
| Çalışma Süresi | 5 ms sıfırlama 12 ms |
| Terminallerin Açıklaması Iso N°1 | (A1-A2)CO (11-12-14)OC |
| W Cinsinden Ortalama Tüketim | 0,17 W, DC |
| Mekanik Dayanıklılık | 10000000 cycles |
| Güvenlik Güvenilirlik Verisi | B10d = 60000 |
| Çalışma Hızı | <= 72000 döngü/saat yüksüz <= 360 döngü/saat düşük yük |
| Sıkma Torku | < 0,5 N.m için M2.5 vida(lar) |
| Kontrol Tipi | Kilitlenebilir test butonu olmadan |
| Uyumluluk Kodu | RSL |
| Sıfırlama Süresi | 20 ms |
| Kontak Terminali Düzenlemesi | Ayrı |
| Bağlantılar - Terminaller | Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) katı kablo uçsuz |
| Koruma Kategorisi | RT III |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Çalışma Konumu | Herhangi bir konum |
| Test Seviyeleri | Seviye A group mounting |
| Cihaz Sunumu | Açılı |
| Bölünemez Miktar Başına Satış | 10 |
| Kontak Malzemesi | Gümüş alaşım (AgSnO2) |
| Pim Biçimi | Düz (PCB tipi) |
| Genişlik | 6,2 mm |
| Yükseklik | 78,6 mm |
| Derinlik | 95 mm |
| Ürün Ağırlığı | 0,029 kg |
| Giriş Gerilimi | 110 V AC/DC (giris gerilimi limiti: 88...126,5 V) |
|---|---|
| Dielektrik Gücü | 1000 V AC kontaklar arasında 4000 V AC bobin ve kontak arasında |
| Ip Koruma Derecesi | IP40 conforming to IEC 60529 |
| Çalışma Için Ortam Hava Sıcaklığı | -40…70 °C |
| Standartlar | CSA C22.2 No 14 IEC 61810-1 UL 508 |
| Ürün Sertifikaları | CSA UL GOST |
| İşaretleme | CE |
| Depolama Ortam Koşulları | -40…85 °C |
| Titreşim Direnci | 10 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 10 döngü 'e uygunIEC 60068-2-6 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 10 döngü 'e uygunIEC 60068-2-6 |
| Darbe Dayanımı | 10 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-27 5 gn (süre = 11 ms) için çalışmıyor 'e uygunIEC 60068-2-27 |
| Package 1 | PCE, 1 Adet, 7,000 cm x 8,600 cm x 10,300 cm, 28,000 g |
|---|---|
| Package 2 | BB1, 10 Adet, 7,000 cm x 8,600 cm x 10,300 cm, 307,000 g |
| Package 3 | S03, 300 Adet, 30,000 cm x 30,000 cm x 40,000 cm, 9,800 kg |
| Garanti (Ay Olarak) | 18 |
|---|
