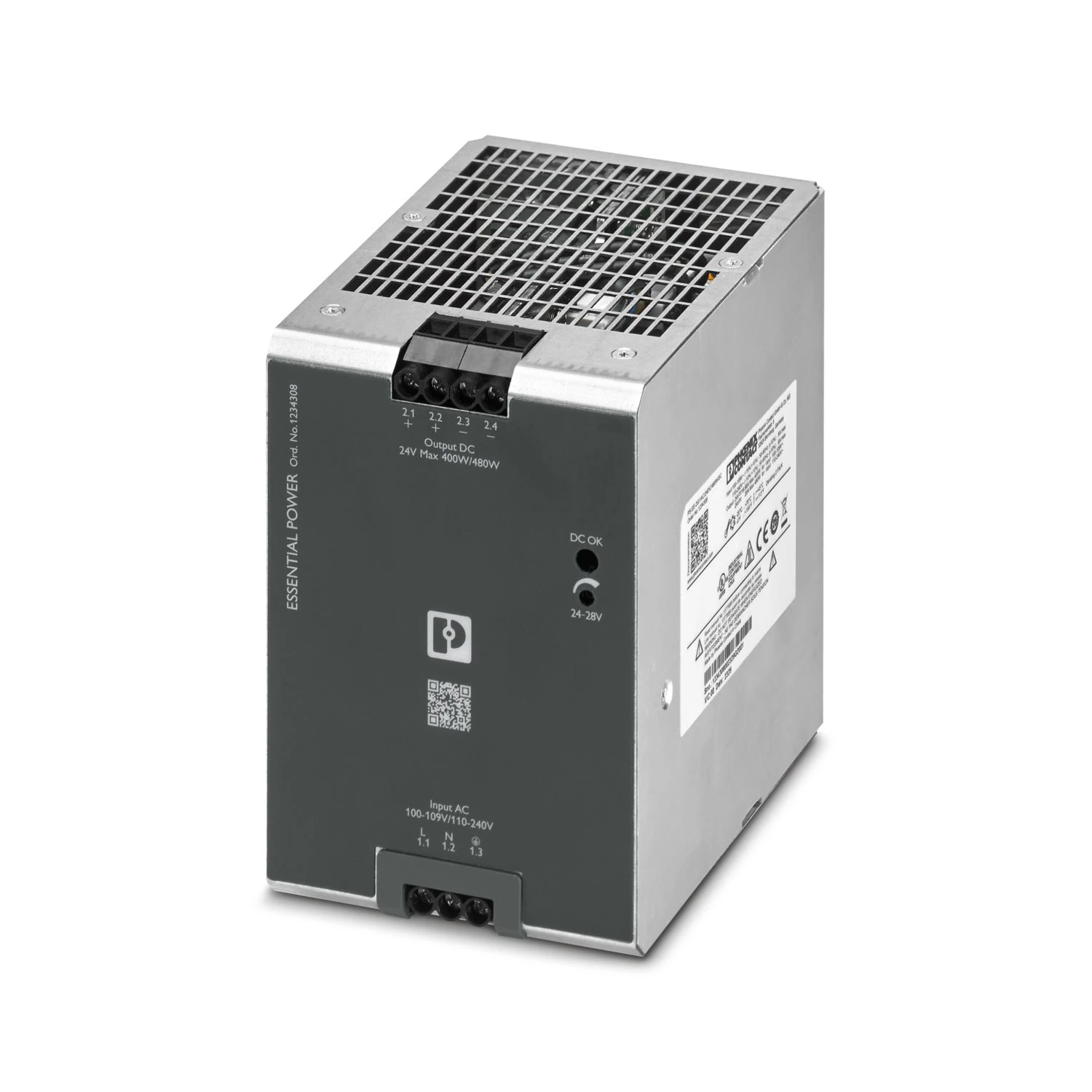

Phoenix Contact 1234308 PS-EE-2G/1AC/24DC/480W/SC Güç Kaynağı

Name: Phoenix Contact 1234308 PS-EE-2G/1AC/24DC/480W/SC Güç Kaynağı
Brand: PHOENİX CONTACT
SKU: 1234308
Price: 6395.03 TRY
Availability: OutOfStock

Ürün Kodu : 1234308

13.606,46 TL

6.395,03 TL

Kazancınız

7.211,42TL

Fiyat Alarmı

Kredi kartı ile ayda 650,11 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 53,20 TL değerinde 266 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Bu ürün, güç kaynağı yapısında olup ESSENTIAL POWER ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Güç kaynağı; Ürün Gamı: ESSENTIAL POWER; Bağlantı Yöntemi: Vidalı bağlantı.

Teknik Özellikler

Giriş Verileri

AC Çalışması
Besleme Sistemi Konfigürasyonu	TN, TT, IT (PE)
Giriş Nominal Gerilim Aralığı	100 V AC ... 240 V AC
Giriş Gerilim Aralığı	110 V AC ... 240 V AC ±10 % (P N = 480 W) \| 100 V AC ... 109 V AC -15 % ... +10 % (P N = 400 W)
Tipik Ulusal Şebeke Gerilimi	120 V AC \| 230 V AC
Besleme Geriliminin Tipi	AC
Kalkış Akımı	tip. 16 A (25 °C'de)
Kapama Akımı İntegrali (I 2 T)	tip. 0,25 A 2 s
Frekans Aralığı (F N )	50 Hz ... 60 Hz ±10 %
Şebeke Tamponlama Süresi	tip. 15 ms (120 V AC) \| tip. 35 ms (230 V AC)
Akım Tüketimi	maks. 6 A (480 W) \| maks. 5 A (400 W) \| tip. 5 A (110 V AC (480 W)) \| tip. 2,3 A (240 V AC (480 W)) \| tip. 4,5 A (100 V AC (400 W)) \| tip. 4,3 A (109 V AC (400 W))
Koruma Devresi	Transient koruma; Varistör
Çekme Süresi	tip. 1 s
Araç Şebeke Sigortası	10 A dahili (cihaz koruması), yavaş eriyen
Giriş Koruması İçin Tavsiye Edilen Devre Kesici	6 A ... 16 A (B, C, D, K karakteristikleri veya benzeri)
PE Deşarj Akımı	< 3,5 mA

Çıkış Verileri

Verimlilik	tip. 91 % (120 V AC) \| tip. 93 % (230 V AC)
Nominal Çıkış Gerilimi	24 V DC
Çıkış Geriliminin Ayar Aralığı (U Set )	24 V DC ... 28 V DC (> 24 V DC, sınırlı sabit kapasite)
Nominal Çıkış Akımı (I N ) (In_pmax)	maks. 20 A (P N = 480 W)
Nominal Çıkış Akımı (I N ) (In_pmin)	maks. 16,66 A (P N = 400 W)
Kısa Devreye Dayanıklı	evet
Yüksüz Kanıt	evet
Tepe Faktörü	tip. 1,7 (120 V AC) \| tip. 1,8 (230 V AC)
Çıkış Gücü (P N )	480 W (240 V AC) \| 400 W (100 V AC)
Paralel Bağlantı	evet, diyot ile gücü ve yedekliliği artırmak için
Seri Bağlantı	evet, yükselmiş çıkış gerilimi için
Geri Besleme Gerilimi Dayanımı	≤ 35 V DC
Çıkışta Aşırı Gerilime Karşı Koruma (OVP)	≤ 35 V DC
Residüel Dalgalanma	tip. 70 mV SS (nominal değerler ile)
Kontrol Sapması	< 2 % (yükteki değişim, statik 10 % ... 90 %) \| < 4 % (yükteki değişim, dinamik 10 % ... 90 %) \| < 0,1 % (giriş gerilimindeki değişim ±10 %)
Yükselme Zamanı	< 100 ms (U Out = 10 % ... 90 %)
Minimum Yüksüz Güç Kaybı	< 4 W (120 V AC)
Maksimum Yüksüz Güç Kaybı	< 3 W (230 V AC)
Minimum Nominal Yük Güç Kaybı	< 43 W (120 V AC)
Nominal Yükte Maks. Güç Kaybı	< 33 W (230 V AC)
Entegre Edilmiş Sigorta Koruması	hayır

Bağlantı Verisi

Giriş
Kutup	1.x
Bağlantı Teknolojisi
Konum Markalama	1.1 (L1), 1.2 (N), 1.3 ( )
İletken Bağlantısı
Bağlantı Yöntemi	Vidalı bağlantı
Tek Telli	0,75 mm² ... 6 mm² \| 2,5 mm² (tavsiye edilen)
Çok Telli	0,75 mm² ... 4 mm²
Plastik Kılıfsız Yüksüklü Çok Telli	0,75 mm² ... 4 mm²
Plastik Kılıflı Yüksüklü Çok Telli	0,75 mm² ... 4 mm²
AWG	18 ... 10 (Cu)
Çok Telli	14 (tavsiye edilen)
Kablo Soyma Uzunluğu	8 mm (Tek telli/çok telli/yüksük)
Sıkma Torku	0,5 Nm ... 0,6 Nm
Plastik Kılıfsız Yüksüklü Çok Telli	5 lb f -in. ... 7 lb -in.
Tahrik Şekilli Vida Ucu	Yarıklı L
Tornavida Ucu	1 x 4 mm
Plastik Kılıflı Yüksüklü Çok Telli	Çıkış
Kutup	2.x
Konum Markalama	2.1, 2.2 (+), 2.3, 2.4 (-)
Tek Telli	2,5 mm² ... 6 mm²
AWG	4 mm² (tavsiye edilen)
Çok Telli	2,5 mm² ... 4 mm²
Plastik Kılıflı Yüksüklü Çok Telli	2,5 mm² ... 4 mm²
AWG	14 ... 10 (Cu)
Sıkma Torku	12 (tavsiye edilen)

Sinyalizasyon

LED Sinyalizasyon
Sinyalleme Tipleri	LED DC UYGUN - sinyal durumu işletimi (U N = 24 V DC, I Çıkış = I )
Fonksiyon	Görsel çalışma durumu ekranı
Renk	yeşil
LED Kapalı	Besleme gerilimi AC girişi mevcut değil (Off (Kapalı))
LED Açık (Yeşil), DC OK	U OUT > 11 V (Açık (yeşil), DC OK)

Elektriksel Özellikler

Faz Sayısı	1
İzolasyon Gerilim Girişi/Çıkışı	4 kV AC (tip testi) \| 3 kV AC (Rutin test)
İzolasyon Gerilim Girişi / PE	3,5 kV AC (tip testi) \| 2,4 kV AC (Rutin test)

Ürün Özellikleri

Ürün Tipi	Güç kaynağı
Ürün Gamı	ESSENTIAL POWER
MTBF (Telcordia SR-332)	> 860000 h (25 °C) \| > 640000 h (40 °C) \| > 570000 h (45 °C)
İzolasyon Karakteristikleri
Koruma Sınıfı	I
Aşırı Gerilim Kategorisi (EN 61010-1)	II (≤ 3000 m)
Kirlilik Sınıfı	2
İşletim Ömrü (Elektrolitik Kapasitörler)
Akım	20 A
Sıcaklık	40 °C
Süre	25000 h
Ek Metin	120 V AC
Sıcaklık	30 °C
Süre	50000 h \| 37000 h
Ek Metin	230 V AC
Süre	74000 h

Ölçüler

Ürün Boyutları
Genişlik	86 mm
Yükseklik	124 mm
Derinlik	125 mm
Montaj Ölçüleri
Montaj Mesafesi Sağ/Sol	10 mm / 10 mm
Montaj Mesafesi Üst/Alt	30 mm / 30 mm

Montaj

Montaj Tipi	DIN rayı montajı
Montaj Açıklaması	yan yana dizilebilir: 0 mm yatay, 30 mm düşey
Montaj Konumu	yatay DIN rayı NS 35, EN 60715

Malzeme Teknik Özellikleri

Muhafaza Malzemesi	Metal \| Alüminyum (AlMg3) / çelik tabaka, çinko kaplı
Kapak Vesiyonu	Paslanmaz çelik
Kenar Elemanı Versiyonu	Alüminyum
Taban Mandalı Malzemesi	Çelik tabaka, çinko kaplamalı

Çevresel Koşullar Ve Gerçek Hayat Koşulları

Ortam Koşulları
Koruma Sınıfı	IP20
Ortam Sıcaklığı (Çalışma)	-20 °C ... 70 °C (Zayıflama >45°C: %2,5/K)
Ortam Sıcaklığı (Stok/Nakliye)	-40 °C ... 85 °C
Maksimum Yükseklik	≤ 3000 m (> 2000 m, zayıflama: 10 %/1000 m)
İklim Sınıfı	3K22 (EN 60721-3-3 uyarınca)
İzin Verilen Maks. Bağıl Nem (Çalışma)	≤ 95 % (25 °C'de, yoğuşma yok)
Darbe (Çalışma)	15 ms, 15g, uzaysal yön başına (IEC 60068-2-27)
Titreşim (Çalışma)	10 Hz ... 50 Hz, genlik ±0,2 mm \| 50 Hz ... 150 Hz, 2,3g, 90 dk.
Sıc Kodu	T4 (-20 ... +70 °C; > 45 °C, Derating: 2,5 %/K)

Standartlar Ve Yönetmelikler

Elektrik Güvenliği
Standart Tanımlama	Elektrik güvenliği
Standartlar/Spesifikasyonlar	IEC 61010-2-201 (SELV)
Ölçüm, Kontrol Ve Laboratuvar Ekipmanı İçin Güvenlik
Standart Tanımlama	Ölçüm, kontrol ve laboratuvar kullanımına yönelik ekipmanlar için güvenlik
Standartlar/Spesifikasyonlar	IEC 61010-1
Koruyucu Ekstra Alçak Gerilim
Standart Tanımlama	Koruyucu ekstra alçak gerilim
Standartlar/Spesifikasyonlar	IEC 61010-1 (SELV) \| IEC 61010-2-201 (PELV)
Harmonik Hat Akımlarının Sınırlandırılması
Standart Tanımlama	Harmonik hat akımlarının sınırlandırılması
Standartlar/Spesifikasyonlar	EN 61000-3-2
Şebeke Gerilimi Düşmeleri
Standart Tanımlama	Yarı-iletken endüstrisinin gerilim düşüşlerine ilişkin gerekliliği
Standartlar/Spesifikasyonlar	SEMI F47 - 0706 (120 V AC)
Güvenli İzolasyon
Standart Tanımlama	Güvenli izolasyon
Standartlar/Spesifikasyonlar	IEC 61558-2-16
Not	Transformatör

Onaylar

UL
Tanımlama	UL/C-UL Listed UL 61010-1 \| UL/C-UL Listed UL 61010-2-201
CB Şeması
Tanımlama	CB şeması (IEC 61010-1, IEC 61010-2-201)

Elektromanyetik Uyumluluk Verileri

Elektromanyetik Uyum	EMC Direktifi 2014/30/EU ile uyumlu
Alçak Gerilim Yönetmeliği (LVD)	2014/35/EC Alçak Gerilim Yönetmeliğine uygun
Parazit Yayılımı	Parazit emisyonu EN 61000-6-3 uyarınca (özel konut ve ticari) ve EN 61000-6-4 uyarınca (endüstriyel)
Gürültü Bağışıklığı İçin Elektromanyetik Uyumluluk Gereksinimleri	EN 61000-6-2
İletilen Gürültü Emisyonu
Standartlar/Yönetmelikler	EN 55016 \| EN 61000-6-3 (Sınıf B)
Harmonik Akımlar
Standartlar/Yönetmelikler	EN 61000-3-2 \| EN 61000-3-2 (Sınıf A)
Frekans Aralığı	0 kHz ... 2 kHz
Elektrostatik Deşarj
Standartlar/Yönetmelikler	EN 61000-4-2
Kontak Deşarjı	6 kV (Test seviyesi 3)
Hava Deşarjı	8 kV (Test seviyesi 3)
Açıklamalar	Kriter A
Elektromanyetik HF Alanı
Standartlar/Yönetmelikler	EN 61000-4-3
Frekans Aralığı	80 MHz ... 1 GHz
Test Alan Şiddeti	10 V/m (Test seviyesi 3)
Frekans Aralığı	1 GHz ... 6 GHz \| 2 GHz ... 3 GHz
Test Alan Şiddeti	1 V/m (Test seviyesi 3)
Hızlı Geçiciler (Patlama)
Standartlar/Yönetmelikler	EN 61000-4-4
Giriş	asimetrik 4 kV (Test seviyesi 4)
Çıkış	asimetrik 2 kV (Test seviyesi 3)
Aşırı Gerilim Yükü (Aşırı Gerilim)
Standartlar/Yönetmelikler	EN 61000-4-5
Giriş	simetrik 2 kV (Test seviyesi 4) \| asimetrik 4 kV (Test seviyesi 4)
Çıkış	simetrik 0,5 kV (Test seviyesi 2) \| asimetrik 1 kV (Test seviyesi 3)
İletilen Girişim
Standartlar/Yönetmelikler	EN 61000-4-6
Giriş/Çıkış	asimetrik
Frekans Aralığı	0,15 MHz ... 80 MHz
Gerilim	10 V (Test seviyesi 3)
Ani Gerilim Düşüşleri
Standartlar/Yönetmelikler	EN 61000-4-11
Gerilim	230 V AC
Frekans	50 Hz
Gerilim Çökmesi	40 %
Periyot Sayısı	10 periyot
Gerilim Çökmesi	0 %
Periyot Sayısı	1 periyot
Açıklamalar	Kriter B
Kriterler
Kriter A	Belirlenen sınırlar içinde normal çalışma karakteristiği
Kriter B	Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir.
Kriter C	Çalışma davranışında geçici ters etkiler, cihaz tarafından otomatik olarak düzeltilir veya çalışma elemanları işletilerek eski haline getirilir.

Ticari Veriler

Ürün Numarası	1234308
Ambalaj Birimi	1 pc
Satış Kodu	CMB
Ürün Kodu	CMB313
GTIN (Küresel Ticari Ürün Numarası)	4063151338602
Adet Ağırlığı (Ambalaj Dahil)	1.578 g
Adet Ağırlığı (Ambalaj Hariç)	1.410 g
Gümrük Tarife No	85044095
Menşe Ülke	Menşe ülke bilgisi teslimatla birlikte verilir.

Sınıflandırma

Eclass-13.0	27040701
Eclass-15.0	27040701
ETIM 10.0	EC002540
UNSPSC 21.0	26111700

Onaylar

IECEE CB Scheme Onay kimliği: DE 2-039140 cULus Listed Onay kimliği: E123528-20230614 IECEE CB Scheme Onay kimliği: DE 2-039140 BIS Licence Document Onay kimliği: R-41287490 cULus Listed Onay kimliği: E123528-20230614 IECEE CB Scheme Onay kimliği: JPTUV-148103-M1 IECEE CB Scheme Onay kimliği: JPTUV-148103-M1 BIS Licence Document Onay kimliği: R-41287490

Çevresel Ürün Uygunluğu

EU ROHS
AB ROHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	7(a), 7(c)-I
China ROHS
Environment Friendly Use Period (EFUP)	EFUP-25 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Lead (CAS: 7439-92-1)
SCIP	7ca01468-b67a-4efa-b359-a91ba8d89713
EF3.1 İklim Değişikliği
CO2E Kg	33,975 kg CO2e
