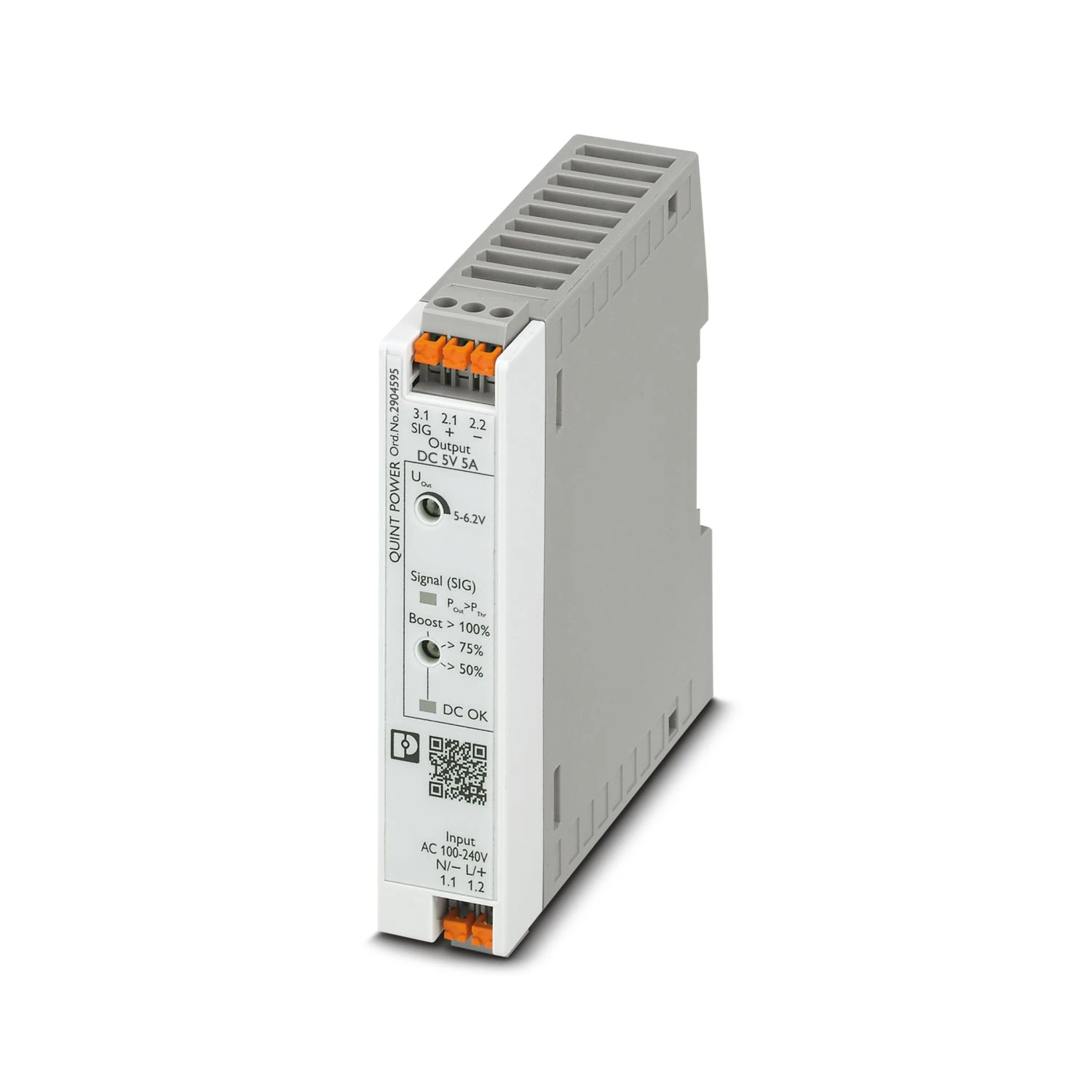

Gelince Haber Ver100 W'a kadar olan güç aralığında, QUINT POWER en küçük boyutlarla üstün sistem kullanılabilirliği sağlar. Önleyici fonksiyon izleme ve sıradışı güç rezervleri, düşük güç aralığındaki uygulamalar için mümkün kılınır.
Bu ürün, güç kaynağı yapısında olup QUINT POWER ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Güç kaynağı; Ürün Gamı: QUINT POWER; Bağlantı Yöntemi: Push-in bağlantı.
| AC Çalışması | |
| Giriş Gerilim Aralığı | 100 V AC ... 240 V AC -15 % ... +10 % |
|---|---|
| Elektrik Şiddeti, Maks. | 300 V AC (60 s) |
| Tipik Ulusal Şebeke Gerilimi | 120 V AC | 230 V AC |
| Besleme Geriliminin Tipi | AC |
| Kalkış Akımı | tip. 9,1 A (25 °C'de) |
| Kapama Akımı İntegrali (I 2 T) | < 0,1 A 2 s |
| Ani Akım Sınırlaması | < 9,1 A |
| Frekans Aralığı (F N ) | 50 Hz ... 60 Hz -10 % ... +10 % |
| Şebeke Tamponlama Süresi | tip. 52 ms (120 V AC) | tip. 52 ms (230 V AC) |
| Akım Tüketimi | 0,37 A (100 V AC) | 0,3 A (120 V AC) | 0,17 A (230 V AC) | 0,16 A (240 V AC) |
| Nominal Güç Tüketimi | 32,8 VA |
| Koruma Devresi | Geçici aşırı gerilim koruması; Varistör |
| Tipik Tepki Süresi | 350 ms |
| Giriş Sigortası | 3,15 A (yavaş açan, dahili ) |
| Giriş Koruması İçin Tavsiye Edilen Devre Kesici | 6 A ... 16 A (B, C karakteristikleri veya benzeri) |
| PE Deşarj Akımı | < 0,25 mA (264 V AC, 60 Hz) | tip. 0,08 mA |
| DC Çalışması | |
| Giriş Gerilim Aralığı | 110 V DC ... 250 V DC -20 % ... +40 % |
| Besleme Geriliminin Tipi | DC |
| Akım Tüketimi | 0,32 A (110 V DC) | 0,14 A (250 V DC) |
| Verimlilik | tip. 87,4 % (120 V AC) | tip. 88,4 % (230 V AC) |
|---|---|
| Nominal Çıkış Gerilimi | 5 V DC |
| Çıkış Geriliminin Ayar Aralığı (U Set ) | 5 V DC ... 6,2 V DC (sabit kapasite) |
| Nominal Çıkış Akımı (I N ) | 5 A |
| Statik Boost (I Stat.boost ) | 6,25 A (≤ 40 °C) |
| Dinamik Boost (I Dyn.boost ) | 8 A (≤ 60 °C (5 s)) |
| Geri Besleme Gerilimi Dayanımı | ≤ 16 V DC (Çıkış devresinde 16 V e-caps) |
| Çıkışta Aşırı Gerilime Karşı Koruma (OVP) | < 8 V DC |
| Kontrol Sapması | < 0,3 % (yükteki değişim, statik 10 % ... 90 %) | < 3 % (Dinamik yük değişimi %10 ... %90, 10 Hz < %4) | < 0,1 % (giriş gerilimindeki değişim ±10 %) |
| Residüel Dalgalanma | < 50 mV SS (nominal değerler ile) |
| Kısa Devreye Dayanıklı | evet |
| Yüksüz Kanıt | evet |
| Çıkış Gücü | 25 W | 31 W | 40 W |
| Maksimum Yüksüz Güç Kaybı | < 0,37 W (120 V AC) | < 0,41 W (230 V AC) |
| Nominal Yükte Maks. Güç Kaybı | < 3,7 W (120 V AC) | < 3,3 W (230 V AC) |
| Tepe Faktörü | tip. 1,88 (120 V AC) | tip. 2,09 (230 V AC) |
| Yükselme Zamanı | 50 ms (U Out = 10 % ... 90 %) |
| Paralel Bağlantı | evet, yedekleme ve kapasite artışı için |
| Seri Bağlantı | Evet |
| Sinyal (Konfigüre Edilebilir) | |
| Dijital | 0 V DC 10 V DC 24 mA |
| Tanımlı | 10 V DC 24 mA 10 V DC, U Out > 0,9 x U Set için |
| Giriş | |
| Bağlantı Yöntemi | Push-in bağlantı |
|---|---|
| Tek Damarlı Min. İletken Kesit Alanı | 0,2 mm² |
| Tek Damarlı Maks. İletken Kesit Alanı | 2,5 mm² |
| Çok Damarlı Min. İletken Kesit Alanı | 0,2 mm² |
| Çok Damarlı Maks. İletken Kesit Alanı | 2,5 mm² |
| Tek Tel/Bağlantı Noktası, Çok Telli, Yüksüklü, Min. | 0,25 mm² |
| Tek Tel/Bağlantı Noktası, Çok Telli, Yüksüklü, Maks. | 2,5 mm² |
| İletken Kesit Alanı AWG Min. | 24 |
| İletken Kesit Alanı AWG Max. | 14 |
| Kablo Soyma Uzunluğu | 10 mm |
| Sinyalleme Tipleri | LED |
|---|---|
| Sinyal Çıkışı | |
| P Out | > P Thr (LED sarı renkte yanar, çıkış gücü > P , döner seçici anahtarın ayarına bağlı olarak) |
| U Out | > 0,9 x U Set (LED yeşil yanar) | < 0,9 x U Set (LED yeşil yanıp söner) |
| Faz Sayısı | 1 |
|---|---|
| İzolasyon Gerilim Girişi/Çıkışı | 4 kV AC (tip testi) | 3 kV AC (Rutin test) |
| Anahtarlama Frekansı | 75,00 kHz ... 220,00 kHz (Yardımcı dönüştürücü aşaması) | 4,00 kHz ... 70,00 kHz (Ana dönüştürücü aşaması) | 30,00 kHz ... 135,00 kHz (PFC aşaması) |
| Ürün Tipi | Güç kaynağı |
|---|---|
| Ürün Gamı | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1890000 h (25 °C) | > 1080700 h (40 °C) | > 473300 h (60 °C) |
| İzolasyon Karakteristikleri | |
| Koruma Sınıfı | II |
| Kirlilik Sınıfı | 2 |
| İşletim Ömrü (Elektrolitik Kapasitörler) | |
| Akım | 2,5 A |
| Sıcaklık | 40 °C |
| Süre | 91800 h |
| Ek Metin | 120 V AC |
| Süre | 98400 h |
| Ek Metin | 230 V AC |
| Sıcaklık | 25 °C |
| Süre | 183400 h | 186600 h |
| Genişlik | 22,5 mm |
|---|---|
| Yükseklik | 106 mm |
| Derinlik | 90 mm |
| Montaj Ölçüleri | |
| Montaj Mesafesi Sağ/Sol (Aktif) | 15 mm / 15 mm (P Out ≥%50 ) |
| Montaj Mesafesi Sağ/Sol (Pasif) | 5 mm / 5 mm (P Out ≥%50 ) |
| Montaj Mesafesi Sağ/Sol (Aktif, Pasif) | 0 mm / 0 mm (P Out ≤%50 ) |
| Montaj Mesafesi Üst/Alt (Aktif) | 30 mm / 30 mm (P Out ≥%50 ) |
| Montaj Mesafesi Üst/Alt (Pasif) | 30 mm / 30 mm (P Out ≥%50 ) |
| Montaj Mesafesi Üst/Alt (Aktif, Pasif) | 30 mm / 30 mm (P Out ≤%50 ) |
| Montaj Tipi | DIN rayı montajı |
|---|
| UL 94 Uyarınca Yanmazlık Sınıfı (Muhafaza / Klemensler) | V0 |
|---|---|
| Muhafaza Malzemesi | Plastik |
| Gövde Tipi | Polikarbonat |
| Kapak Vesiyonu | Polikarbonat |
| Ortam Koşulları | |
| Koruma Sınıfı | IP20 |
|---|---|
| Ortam Sıcaklığı (Çalışma) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Ortam Sıcaklığı (Stok/Nakliye) | -40 °C ... 85 °C |
| Ortam Sıcaklığı (Başlangıç Tipi Test Edilmiş) | -40 °C |
| Maksimum Yükseklik | ≤ 5000 m (> 2000 m, zayıflamayı dikkate alın) |
| İklim Sınıfı | 3K3 (EN 60721'e uygun) |
| İzin Verilen Maks. Bağıl Nem (Çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Şok | 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca) |
| Titreşim (Çalışma) | < 15 Hz, ±2,5 mm genlik; 15 Hz ... 100 Hz: 2,3 g 90 Dak. (IEC 60068-2-6'ya uygun) |
| Sıc Kodu | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| Ray Uygulamaları | EN 50121-3-2 | EN 50121-5 | IEC 62236-3-2 | IEC 62236-5 |
|---|---|
| Standart – Şebeke Harmonik Akımlarının Sınırlanması | EN 61000-3-2 |
| Standart - Elektriksel Güvenlik | IEC 61010-1 (SELV) |
| Standart – Güvenli Çok Düşük Gerilim | IEC 61010-1 (SELV) | IEC 61010-2-201 (PELV) |
| Standart - Güvenli İzolasyon | IEC 61558-2-16 |
| Standart - Ölçüm, Kontrol Ve Laboratuar Kullanımındaki Ekipman İçin Güvenlik | IEC 61010-1 |
| Standart - 1100 V'Ye Kadar Güç Kaynağı Ünitelerinin Emniyeti (İzolasyon Mesafeleri) | DIN EN 61558-2-16 |
| Standart - Trafoların Güvenliği | EN 61558-2-16 |
| Standart - DC Çıkışlı Düşük Gerilim İçin Güç Kaynağı Cihazları | EN 61204-3 |
| SIQ | CB-Scheme (IEC 61010-1, IEC 61010-2-201) |
|---|---|
| UL Onayları | UL Listed UL 61010-1 | UL Listed UL 61010-2-201 | UL 1310 Class 2 Power Units | UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| Uygunluk/Onaylar | |
| IEC 61508'E Göre SIL | 0 |
| Elektromanyetik Uyum | EMC Direktifi 2014/30/EU ile uyumlu |
|---|---|
| Gürültü Emisyonu İçin Elektromanyetik Uyumluluk Gereksinimleri | EN 61000-6-3 | EN 61000-6-4 |
| Gürültü Bağışıklığı İçin Elektromanyetik Uyumluluk Gereksinimleri | EN 61000-6-1 | EN 61000-6-2 |
| Güç Kaynağı İçin Elektromanyetik Uyum Gereksinimleri | IEC 61850-3 (G,H) | EN 61000-6-5 (anahtarlama cihazları) |
| İletilen Gürültü Emisyonu | |
| Standartlar/Yönetmelikler | EN 55016 | EN 61000-6-3 (Sınıf B) |
| Gürültü Emisyonu | |
| Standartlar/Yönetmelikler | Ek temel standart EN 61000-6-5 (anahtarlama cihazlarında bağışıklık), IEC/EN 61850-3 (güç kaynağı) |
| Harmonik Akımlar | |
| Standartlar/Yönetmelikler | EN 61000-3-2 | EN 61000-3-2 (Sınıf A) |
| Frekans Aralığı | 0 kHz ... 2 kHz |
| İşık Titremesi | |
| Standartlar/Yönetmelikler | EN 61000-3-3 |
| Elektrostatik Deşarj | |
| Standartlar/Yönetmelikler | EN 61000-4-2 |
| Kontak Deşarjı | 8 kV (Test seviyesi 4) |
| Hava Deşarjı | 15 kV (Test seviyesi 4) |
| Açıklamalar | Kriter A |
| Elektromanyetik HF Alanı | |
| Standartlar/Yönetmelikler | EN 61000-4-3 |
| Frekans Aralığı | 80 MHz ... 1 GHz |
| Test Alan Şiddeti | 20 V/m (Test seviyesi X) |
| Frekans Aralığı | 1 GHz ... 6 GHz |
| Test Alan Şiddeti | 10 V/m (Test seviyesi 3) |
| Hızlı Geçiciler (Patlama) | |
| Standartlar/Yönetmelikler | EN 61000-4-4 |
| Giriş | 4 kV (Test seviyesi 4 - asimetrik) |
| Çıkış | 4 kV (Test Seviyesi X - asimetrik) |
| Sinyal | 4 kV (Test Seviyesi X - asimetrik) |
| Aşırı Gerilim Yükü (Aşırı Gerilim) | |
| Standartlar/Yönetmelikler | EN 61000-4-5 |
| Giriş | 2 kV (Test seviyesi 4 - simetrik) | 4 kV (Test seviyesi 4 - asimetrik) |
| Çıkış | 1 kV (Test seviyesi 3 - simetrik) | 2 kV (Test seviyesi 3 - asimetrik) |
| Sinyal | 0,5 kV (Test seviyesi 2 - simetrik) | 1 kV (Test seviyesi 2 - asimetrik) |
| İletilen Girişim | |
| Standartlar/Yönetmelikler | EN 61000-4-6 |
| Giriş/Çıkış/Sinyal | asimetrik |
| Frekans Aralığı | 0,15 MHz ... 80 MHz |
| Gerilim | 10 V (Test seviyesi 3) |
| Güç Frekansı Manyetik Alanı | |
| Standartlar/Yönetmelikler | EN 61000-4-8 |
| Frekans | 16,67 Hz | 50 Hz | 60 Hz |
| Test Alan Şiddeti | 100 A/m |
| Ek Metin | 60 s |
| Frekans | 50 Hz |
| Frekans Aralığı | 50 Hz ... 60 Hz |
| Test Alan Şiddeti | 1 kA/m |
| Ek Metin | 3 s |
| Frekans | 0 Hz |
| Test Alan Şiddeti | 300 A/m |
| Ek Metin | DC, 60 s |
| Frekans | Ani gerilim düşüşleri |
| Standartlar/Yönetmelikler | EN 61000-4-11 |
| Gerilim | 100 V AC |
| Frekans | 60 Hz |
| Gerilim Çökmesi | 70 % |
| Periyot Sayısı | 1 / 25 / 30 periyot |
| Ek Metin | Test seviyesi 2 |
| Gerilim Çökmesi | 40 % |
| Periyot Sayısı | 10 / 50 periyot |
| Gerilim Çökmesi | 0 % |
| Periyot Sayısı | 0,5 / 1 / 5 / 50 periyot |
| Açıklamalar | Kriter B |
| Darbe Biçimli Manyetik Alan | |
| Standartlar/Yönetmelikler | EN 61000-4-9 |
| Test Alan Şiddeti | 1000 A/m |
| Zayıflatılmış Sinüzoidal Salınım (Halka Dalgası) | |
| Standartlar/Yönetmelikler | EN 61000-4-12 |
| Giriş | 2 kV (simetrik) | 4 kV (asimetrik) |
| Asimetrik İletilen Parazit Değişkenleri | |
| Standartlar/Yönetmelikler | EN 61000-4-16 |
| Test Kademesi 1 | 16,67 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Test seviyesi 3) |
| Gerilim | 30 V (10 s) |
| Test Kademesi 2 | 16,67 Hz 50 Hz 60 Hz (Test seviyesi 2) |
| Gerilim | 300 V (1 s) |
| Zayıflatılmış Salınımlı Dalga | |
| Standartlar/Yönetmelikler | EN 61000-4-18 |
| Gerilim | 1 kV (simetrik) | 2,5 kV (asimetrik) |
| Kriterler | |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Kriter C | Çalışma davranışında geçici ters etkiler, cihaz tarafından otomatik olarak düzeltilir veya çalışma elemanları işletilerek eski haline getirilir. |
| Ürün Numarası | 2904595 |
|---|---|
| Ambalaj Birimi | 1 pc |
| Satış Kodu | CMP |
| Ürün Kodu | CMPI11 |
| GTIN (Küresel Ticari Ürün Numarası) | 4055626255750 |
| Adet Ağırlığı (Ambalaj Dahil) | 239 g |
| Adet Ağırlığı (Ambalaj Hariç) | 239 g |
| Gümrük Tarife No | 85044095 |
| Menşe Ülke | DE |
| Eclass-13.0 | 27040701 |
|---|---|
| Eclass-15.0 | 27040701 |
| ETIM 10.0 | EC002540 |
| UNSPSC 21.0 | 39121000 |
IECEE CB Scheme Onay kimliği: SI-7440 UL onaylı Onay kimliği: FILE E 123528 cUL Listed Onay kimliği: FILE E 123528 DNV Onay kimliği: TAA00001YD BV Onay kimliği: 44621/B0 BV cUL Listed Onay kimliği: FILE E 199827 UL onaylı Onay kimliği: FILE E 199827
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet |
|---|---|
| Bilinen Muafiyetler Dahilinde | 6(c), 7(c)-I |
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-25 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez. |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | Lead (CAS: 7439-92-1) |
| SCIP | efac3f99-844f-4072-8f99-aa71f83968e1 |
| EF3.1 İklim Değişikliği | |
| CO2E Kg | 4,646 kg CO2e |
