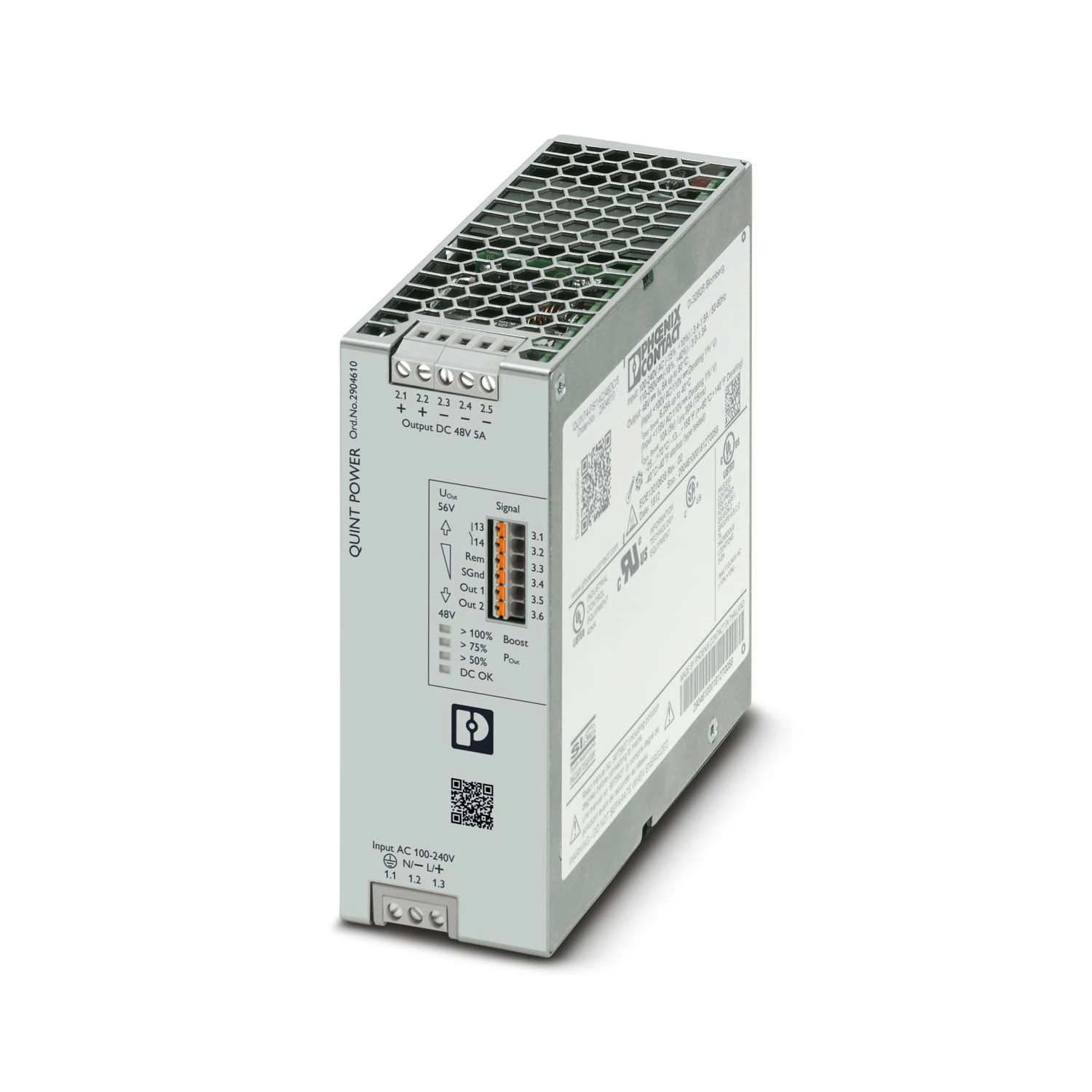

Gelince Haber VerDördüncü nesil yüksek performanslı QUINT POWER güç kaynakları yeni fonksiyonlarla yüksek sistem sürekliliği sağlar. Sinyal eşikleri ve karakteristik eğriler NFC arayüzü üzerinden ayarlanır. QUINT POWER güç kaynağının eşsiz SFB teknolojisi ve önleyici fonksiyon denetimi uygulamanızın sürekliliğini arttırır.
Bu ürün, güç kaynağı yapısında olup QUINT POWER ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Güç kaynağı; Ürün Gamı: QUINT POWER; Bağlantı Yöntemi: Vidalı bağlantı.
| Kontrol Girişi (Konfigüre Edilebilir) Rem | Çıkış gücü AÇIK/KAPALI (UYKU MODU) |
|---|---|
| Tanımlı | Çıkış gücü AÇIK (>40 kΩ/24 V DC/Rem ve SGnd arasında açık köprü) |
| AC Çalışması | |
| Giriş Nominal Gerilim Aralığı | 100 V AC ... 240 V AC |
| Giriş Gerilim Aralığı | 100 V AC ... 240 V AC -15 % ... +10 % |
| Değer Kaybı | < 100 V AC (1 %/V) |
| Elektrik Şiddeti, Maks. | 300 V AC 60 s |
| Tipik Ulusal Şebeke Gerilimi | 120 V AC | 230 V AC |
| Besleme Geriliminin Tipi | AC |
| Kalkış Akımı | tip. 16 A (25 °C'de) |
| Kapama Akımı İntegrali (I 2 T) | < 0,5 A 2 s |
| Ani Akım Sınırlaması | 16 A (1 ms sonrasında) |
| AC Frekans Aralığı | 50 Hz ... 60 Hz -10 % ... +10 % |
| Frekans Aralığı (F N ) | 50 Hz ... 60 Hz -10 % ... +10 % | 16,7 Hz (EN 50163'e uygun olarak) |
| Şebeke Tamponlama Süresi | tip. 43 ms (120 V AC) | tip. 43 ms (230 V AC) |
| Akım Tüketimi | 3,4 A (100 V AC) | 2,8 A (120 V AC) | 1,5 A (230 V AC) | 1,5 A (240 V AC) |
| Nominal Güç Tüketimi | 271 VA |
| Koruma Devresi | Geçici aşırı gerilim koruması; Varistör, gazlı aşırı gerilim arestörü |
| Çekme Süresi | < 1 s |
| Tipik Tepki Süresi | 300 ms (UYKU MODU'ndan) |
| Giriş Sigortası | 8 A (yavaş açan, dahili ) |
| Giriş Koruması İçin Tavsiye Edilen Devre Kesici | 10 A ... 16 A (B, C, D, K karakteristikleri veya benzeri) |
| PE Deşarj Akımı | < 3,5 mA | 0,6 mA (264 V AC, 60 Hz) |
| DC Çalışması | |
| Giriş Nominal Gerilim Aralığı | 110 V DC ... 250 V DC |
| Giriş Gerilim Aralığı | 110 V DC ... 250 V DC -18 % ... +40 % |
| Değer Kaybı | < 110 V DC (1 %/V) |
| Besleme Geriliminin Tipi | DC |
| Akım Tüketimi | 3 A (110 V DC) | 1,3 A (250 V DC) |
| Verimlilik | tip. 92,3 % (120 V AC) | tip. 93,5 % (230 V AC) |
|---|---|
| Çıkış Karakteristiği | U/I Advanced | Smart HICCUP | FUSE MODE |
| Nominal Çıkış Gerilimi | 48 V DC |
| Çıkış Geriliminin Ayar Aralığı (U Set ) | 48 V DC ... 56 V DC (sabit kapasite) |
| Nominal Çıkış Akımı (I N ) | 5 A |
| Statik Boost (I Stat.boost ) | 6,25 A |
| Dinamik Boost (I Dyn.boost ) | 10 A (5 s) |
| Seçici Sigorta Açtırma (I SFB ) | 30 A (15 ms) |
| Manyetik Sigorta Açtırma | A1...A6 / B2 / C1...C2 / Z1...Z6 |
| Değer Kaybı | > 60 °C ... 70 °C (2,5 %/K) |
| Geri Besleme Gerilimi Dayanımı | ≤ 60 V DC |
| Çıkışta Aşırı Gerilime Karşı Koruma (OVP) | ≤ 60 V DC |
| Kontrol Sapması | < 0,5 % (Statik yük değişimi 10% ... 90%) | < 4 % (Dinamik yük değişimi%10 ... %90, (10 Hz)) | < 0,25 % (giriş gerilimindeki değişim ±10 %) |
| Residüel Dalgalanma | < 70 mV SS (nominal değerler ile) |
| Kısa Devreye Dayanıklı | evet |
| Yüksüz Kanıt | evet |
| Çıkış Gücü | 240 W | 300 W | 480 W |
| Görünür Güç | 120 V, U OUT = 48 V, I = stat. Boost | 230 V, U OUT = 48 V, I = stat. Boost |
| Maksimum Yüksüz Güç Kaybı | < 3 W (120 V AC) | < 3 W (230 V AC) |
| Nominal Yükte Maks. Güç Kaybı | < 19 W (120 V AC) | < 16 W (230 V AC) |
| Güç Kaybı SLEEP MODE | < 3 W (120 V AC) |
| Tepe Faktörü | tip. 1,5 (120 V AC) |
| Güç Kaybı SLEEP MODE | tip. 1,64 (230 V AC) |
| Yükselme Zamanı | < 1 s (U Out = 10 % ... 90 %) |
| Paralel Bağlantı | evet, yedekleme ve kapasite artışı için |
| Seri Bağlantı | Evet |
| Tepe Faktörü | Sinyal |
| Sinyal Toprağı Sgnd | Out1, Out2 ve Rem için referans potansiyel |
| Sinyal Out 1 (Konfigüre Edilebilir) | |
| Dijital | 24 V DC 20 mA |
| Tanımlı | 24 V DC 20 mA 24 V DC, U Out > 0,9 x U Set için |
| Sinyal Out 2 (Konfigüre Edilebilir) | |
| Analog | 4 mA ... 20 mA ±5 % (Yük ≤400 Ω) |
| Tanımlı | 24 V DC 20 mA 24 V DC, P Out < P N için |
| Sinyal Röle 13/14 (Konfigüre Edilebilir) | |
| Tanımlı | kapalı (U out > 0,9 U Set ) |
| Dijital | 24 V DC 1 A | 30 V AC/DC 0,5 A |
| Giriş | |
| Bağlantı Yöntemi | Vidalı bağlantı |
|---|---|
| Tek Damarlı Min. İletken Kesit Alanı | 0,2 mm² |
| Tek Damarlı Maks. İletken Kesit Alanı | 2,5 mm² |
| Çok Damarlı Min. İletken Kesit Alanı | 0,2 mm² |
| Çok Damarlı Maks. İletken Kesit Alanı | 2,5 mm² |
| Tek Kablo/Tek Telli Bağlantı Noktası, Yüksüklü, Plastik Kılıflı, Min. | 0,25 mm² |
| Tek Kablo/Tek Telli Bağlantı Noktası, Yüksüklü, Plastik Kılıflı, Maks. | 2,5 mm² |
| Tek Kablo/Tek Telli Bağlantı Noktası, Yüksüklü, Plastik Kılıfsız, Min. | 0,25 mm² |
| Tek Kablo/Tek Telli Bağlantı Noktası, Yüksüklü, Plastik Kılıfsız, Maks. | 2,5 mm² |
| İletken Kesit Alanı AWG Min. | 24 |
| İletken Kesit Alanı AWG Max. | 14 |
| Kablo Soyma Uzunluğu | 6,5 mm |
| Sıkma Torku, Min | 0,5 Nm |
| Sıkma Torku, Maks. | 0,6 Nm |
| Sinyal | |
| Bağlantı Yöntemi | Push-in bağlantı |
| Tek Damarlı Maks. İletken Kesit Alanı | 1 mm² |
| Çok Damarlı Maks. İletken Kesit Alanı | 1,5 mm² |
| Tek Kablo/Tek Telli Bağlantı Noktası, Yüksüklü, Plastik Kılıflı, Min. | 0,2 mm² |
| Tek Kablo/Tek Telli Bağlantı Noktası, Yüksüklü, Plastik Kılıflı, Maks. | 0,75 mm² |
| Tek Kablo/Tek Telli Bağlantı Noktası, Yüksüklü, Plastik Kılıfsız, Min. | 0,2 mm² |
| Tek Kablo/Tek Telli Bağlantı Noktası, Yüksüklü, Plastik Kılıfsız, Maks. | 1,5 mm² |
| İletken Kesit Alanı AWG Max. | 16 |
| Kablo Soyma Uzunluğu | 8 mm |
| Sinyalleme Tipleri | LED | Topraksız sinyal kontağı | Aktif sinyal çıkışı Out1 (dijital, konfigüre edilebilir) | Aktif sinyal çıkışı Out2 (analog, konfigüre edilebilir) | İkaz kontağı | Sinyal toprağı SGnd |
|---|---|
| Sinyal Çıkışı | |
| P Out | > 100 % (LED sarı yanar, çıkış gücü > 240 W) | > 75 % (LED yeşil yanar, çıkış gücü > 180 W) | > 50 % (LED yeşil yanar, çıkış gücü > 120 W) |
| U Out | > 0,9 x U Set (LED yeşil yanar) | < 0,9 x U Set (LED yeşil yanıp söner) |
| Faz Sayısı | 1 |
|---|---|
| İzolasyon Gerilim Girişi/Çıkışı | 4 kV AC (tip testi) | 2 kV AC (Rutin test) |
| İzolasyon Gerilim Çıkışı / PE | 0,5 kV DC (tip testi) | 0,5 kV DC (Rutin test) |
| İzolasyon Gerilim Girişi / PE | 3,5 kV AC (tip testi) | 2,4 kV AC (Rutin test) |
| Anahtarlama Frekansı | 90,00 kHz ... 110,00 kHz (Yardımcı dönüştürücü aşaması) | 52,00 kHz ... 300,00 kHz (Ana dönüştürücü aşaması) | 35,00 kHz ... 700,00 kHz (PFC aşaması) |
| Ürün Tipi | Güç kaynağı |
|---|---|
| Ürün Gamı | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1242000 h (25 °C) | > 784000 h (40 °C) | > 374000 h (60 °C) |
| Çevre Koruma Yönetmeliği | RoHS Direktifi 2011/65/AB | WEEE | Reach |
| İzolasyon Karakteristikleri | |
| Koruma Sınıfı | I |
| Kirlilik Sınıfı | 2 |
| İşletim Ömrü (Elektrolitik Kapasitörler) | |
| Akım | 2,5 A |
| Sıcaklık | 40 °C |
| Süre | 326000 h |
| Ek Metin | 120 V AC |
| Süre | 321000 h |
| Ek Metin | 230 V AC |
| Akım | 5 A |
| Sıcaklık | 25 °C |
| Süre | 452000 h | 618000 h | 159000 h | 218000 h |
| Boyutlu Çizim | |
| Genişlik | 50 mm |
|---|---|
| Yükseklik | 130 mm |
| Derinlik | 125 mm |
| Montaj Ölçüleri | |
| Montaj Mesafesi Sağ/Sol | 5 mm / 5 mm |
| Montaj Mesafesi Üst/Alt | 50 mm / 50 mm |
| Alternatif Montaj | |
| Genişlik | 122 mm |
| Derinlik | 53 mm |
| Montaj Tipi | DIN rayı: 35 mm |
|---|---|
| Montaj Açıklaması | yan yana dizilebilir: P N ≥ 50 %, 5 mm yatay, 15 mm aktif komponentlere yakın, 50 mm düşey <50 %, 0 mm yatay, 40 mm dikey üst, 20 mm dikey alt |
| Montaj Konumu | yatay DIN rayı NS 35, EN 60715 |
| UL 94 Uyarınca Yanmazlık Sınıfı (Muhafaza / Klemensler) | V0 |
|---|---|
| Muhafaza Malzemesi | Metal |
| Kapak Vesiyonu | Paslanmaz çelik X6Cr17 |
| Kenar Elemanı Versiyonu | Alüminyum |
| Ortam Koşulları | |
| Koruma Sınıfı | IP20 |
|---|---|
| Ortam Sıcaklığı (Çalışma) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Ortam Sıcaklığı (Stok/Nakliye) | -40 °C ... 85 °C |
| Ortam Sıcaklığı (Başlangıç Tipi Test Edilmiş) | -40 °C |
| Maksimum Yükseklik | ≤ 5000 m (> 2000 m, zayıflamayı dikkate alın) |
| İklim Sınıfı | 3K3 (EN 60721'e uygun) |
| İzin Verilen Maks. Bağıl Nem (Çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Şok | 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca) |
| Titreşim (Çalışma) | 5 Hz ... 100 Hz rezonans tarama 2,3g, 90 dak., rezonans frekansı 2,3g, 90 dak. (DNV GL Sınıf C uyarınca) |
| Sıc Kodu | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| Ray Uygulamaları | EN 50121-3-2 | EN 50121-4 | EN 50121-5 | IEC 62236-3-2 | IEC 62236-4 | IEC 62236-5 |
|---|---|
| HART FSK Physical Layer Test Specification Compliance | Çıkış gerilimi U O uyumlu |
| Standart – Şebeke Harmonik Akımlarının Sınırlanması | EN 61000-3-2 |
| Standart - Elektriksel Güvenlik | IEC 61010-2-201 (SELV) |
| Standart – Güvenli Çok Düşük Gerilim | IEC 61010-1 (SELV) | IEC 61010-2-201 (PELV) |
| Standart - Güvenli İzolasyon | IEC 61558-2-16 | IEC 61010-2-201 |
| Standart - Ölçüm, Kontrol Ve Laboratuar Kullanımındaki Ekipman İçin Güvenlik | IEC 61010-1 |
| Standart - Trafoların Güvenliği | EN 61558-2-16 |
| Akü Şarj Ediliyor | DIN 41773-1 |
| Onay - Yarı İletken Endüstrisinin Gerilim Düşüşlerine İlişkin Gereksinimi | SEMI F47-0706, EN 61000-4-11 |
| Aşırı Gerilim Kategorisi | |
| EN 61010-1 | II (≤ 5000 m) |
| EN 62477-1 | III (≤ 2000 m) |
| CSA | CAN/CSA-C22.2 No. 60950-1-07 | CSA-C22.2 No. 107.1-01 |
|---|---|
| UL Onayları | UL Listed UL 508 | UL/C-UL Tanınmış UL 60950-1 | UL ANSI/ISA-12.12.01 Sınıf I, Bölüm 2, Grup A, B, C, D T4 (Tehlikeli Bölge) |
| Elektromanyetik Uyum | EMC Direktifi 2014/30/EU ile uyumlu |
|---|---|
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Gürültü Emisyonu İçin Elektromanyetik Uyumluluk Gereksinimleri | EN 61000-6-3 | EN 61000-6-4 |
| Gürültü Bağışıklığı İçin Elektromanyetik Uyumluluk Gereksinimleri | EN 61000-6-1 | EN 61000-6-2 |
| Güç Kaynağı İçin Elektromanyetik Uyum Gereksinimleri | IEC 61850-3 (G,H) | EN 61000-6-5 (anahtarlama cihazları) |
| İletilen Gürültü Emisyonu | |
| Standartlar/Yönetmelikler | EN 55016 | EN 61000-6-3 (Sınıf B) |
| Gürültü Emisyonu | |
| Standartlar/Yönetmelikler | Ek temel standart EN 61000-6-5 (anahtarlama cihazlarında bağışıklık), IEC/EN 61850-3 (güç kaynağı) |
| Harmonik Akımlar | |
| Standartlar/Yönetmelikler | EN 61000-3-2 | EN 61000-3-2 (Sınıf A) |
| Frekans Aralığı | 0 kHz ... 2 kHz |
| İşık Titremesi | |
| Standartlar/Yönetmelikler | EN 61000-3-3 |
| Elektrostatik Deşarj | |
| Standartlar/Yönetmelikler | EN 61000-4-2 |
| Kontak Deşarjı | 8 kV (Test seviyesi 4) |
| Hava Deşarjı | 15 kV (Test seviyesi 4) |
| Açıklamalar | Kriter A |
| Elektromanyetik HF Alanı | |
| Standartlar/Yönetmelikler | EN 61000-4-3 |
| Frekans Aralığı | 80 MHz ... 1 GHz |
| Test Alan Şiddeti | 20 V/m (Test seviyesi 3) |
| Frekans Aralığı | 1 GHz ... 6 GHz |
| Test Alan Şiddeti | 10 V/m (Test seviyesi 3) |
| Hızlı Geçiciler (Patlama) | |
| Standartlar/Yönetmelikler | EN 61000-4-4 |
| Giriş | 4 kV (Test seviyesi 4 - asimetrik) |
| Çıkış | 4 kV (Test seviyesi 4 - asimetrik) |
| Sinyal | 4 kV (Test seviyesi 4 - asimetrik) |
| Aşırı Gerilim Yükü (Aşırı Gerilim) | |
| Giriş | 3 kV (Test seviyesi 4 - simetrik) | 6 kV (Test seviyesi 4 - asimetrik) |
| Çıkış | 1 kV (Test seviyesi 3 - simetrik) | 2 kV (Test seviyesi 3 - asimetrik) |
| İletilen Girişim | |
| Standartlar/Yönetmelikler | EN 61000-4-6 |
| Giriş/Çıkış/Sinyal | asimetrik |
| Frekans Aralığı | 0,15 MHz ... 80 MHz |
| Gerilim | 10 V (Test seviyesi 3) |
| Güç Frekansı Manyetik Alanı | |
| Standartlar/Yönetmelikler | EN 61000-4-8 |
| Frekans | 16,7 Hz | 50 Hz | 60 Hz |
| Test Alan Şiddeti | 100 A/m |
| Ek Metin | 60 s |
| Frekans | 50 Hz |
| Frekans Aralığı | 50 Hz ... 60 Hz |
| Test Alan Şiddeti | 1 kA/m |
| Ek Metin | 3 s |
| Frekans | 0 Hz |
| Test Alan Şiddeti | 300 A/m |
| Ek Metin | DC, 60 s |
| Frekans | Ani gerilim düşüşleri |
| Standartlar/Yönetmelikler | EN 61000-4-11 |
| Gerilim | 230 V AC |
| Gerilim Çökmesi | 70 % |
| Periyot Sayısı | 0,5 / 1 / 25 periyot |
| Ek Metin | Test seviyesi 2 |
| Açıklamalar | Kriter A: 0,5 / 1 / 25 periyot |
| Gerilim Çökmesi | 40 % |
| Periyot Sayısı | 5 / 10 / 50 periyot |
| Gerilim Çökmesi | 0 % |
| Periyot Sayısı | 0,5 / 1 / 5 / 50 / 250 periyot |
| Açıklamalar | Kriter A: 0,5 / 1 periyot Kriter B: 5 / 50 / 250 periyot |
| Darbe Biçimli Manyetik Alan | |
| Standartlar/Yönetmelikler | EN 61000-4-9 |
| Test Alan Şiddeti | 1000 A/m |
| Zayıflatılmış Sinüzoidal Salınım (Halka Dalgası) | |
| Standartlar/Yönetmelikler | EN 61000-4-12 |
| Giriş | 2 kV (Test seviyesi 4 - simetrik) | 4 kV (Test seviyesi 4 - asimetrik) |
| Asimetrik İletilen Parazit Değişkenleri | |
| Standartlar/Yönetmelikler | EN 61000-4-16 |
| Test Kademesi 1 | 15 Hz 150 Hz (Test seviyesi 4) |
| Gerilim | 30 V 3 V |
| Test Kademesi 2 | 150 Hz 1,5 kHz (Test seviyesi 4) |
| Gerilim | 3 V |
| Test Kademesi 3 | 1,5 kHz 15 kHz (Test seviyesi 4) |
| Gerilim | 3 V 30 V |
| Test Kademesi 4 | 15 kHz 150 kHz (Test seviyesi 4) |
| Gerilim | 30 V |
| Test Kademesi 5 | 16,7 Hz 50 Hz 60 Hz (Test seviyesi 4) |
| Gerilim | 30 V (Kalıcı) |
| Test Kademesi 6 | 16,7 Hz 50 Hz 60 Hz (Test seviyesi 4) |
| Gerilim | 300 V (1 s) |
| Zayıflatılmış Salınımlı Dalga | |
| Standartlar/Yönetmelikler | EN 61000-4-18 |
| Giriş, Çıkış (Test Seviyesi 1) | 100 kHz 1 MHz (Test seviyesi 3 - simetrik) |
| Gerilim | 1 kV |
| Giriş, Çıkış (Test Seviyesi 2) | 10 MHz |
| Giriş, Çıkış (Test Seviyesi 3) | 100 kHz 1 MHz (Test seviyesi 3 - asimetrik) |
| Gerilim | 2,5 kV |
| Sinyaller (Test Seviyesi 1) | 100 kHz 1 MHz (Test seviyesi 3 - simetrik) |
| Sinyaller (Test Seviyesi 2) | 100 kHz 1 MHz (Test seviyesi 3 - asimetrik) |
| Zayıflatılmış Salınımlı Manyetik Alan | |
| Standartlar/Yönetmelikler | EN 61000-4-10 |
| Test Alan Şiddeti | 110 A/m |
| Test Kademesi 1 | 100 kHz |
| Test Kademesi 2 | 1 MHz |
| Kriterler | |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Kriter C | Çalışma davranışında geçici ters etkiler, cihaz tarafından otomatik olarak düzeltilir veya çalışma elemanları işletilerek eski haline getirilir. |
| Ürün Numarası | 2904610 |
|---|---|
| Ambalaj Birimi | 1 pc |
| Satış Kodu | CMP |
| Ürün Kodu | CMPI14 |
| GTIN (Küresel Ticari Ürün Numarası) | 4055626355061 |
| Adet Ağırlığı (Ambalaj Dahil) | 1.145,6 g |
| Adet Ağırlığı (Ambalaj Hariç) | 1.145 g |
| Gümrük Tarife No | 85044095 |
| Menşe Ülke | TH |
| Eclass-13.0 | 27040701 |
|---|---|
| Eclass-15.0 | 27040701 |
| ETIM 9.0 | EC002540 |
| UNSPSC 21.0 | 39121000 |
cUL Onaylı Onay kimliği: E211944 UL onaylı Onay kimliği: E211944 IECEE CB Scheme Onay kimliği: SI-8858 EAC Onay kimliği: RU S-DE.BL08.W.00764 LR Onay kimliği: LR22472797TA NK Onay kimliği: TA21182M UL onaylı Onay kimliği: E123528 cUL Listed Onay kimliği: E123528 ABS Onay kimliği: 20-1973616-PDA EAC Onay kimliği: RU S-DE.BL08.W.00764 DNV Onay kimliği: TAA00000BV BV Onay kimliği: 44621/B0 BV cCSAus Onay kimliği: 70176673 SEMI F47 Onay kimliği: SEMI F47 cUL Listed Onay kimliği: E199827 UL onaylı Onay kimliği: E199827
Ürünlerimiz kendi stoklarımızdan sizlere gönderilmektedir.
Stokta olmayan ürünleri eğer üretimden kalkmadıysa sizler için tedarik edebiliriz. Bu tür ürünler için bizimle iletişime geçebilirsiniz.
Firmamız E-Arşiv mükellefidir.
Satın almış olduğunuz ürünler %100 müşteri memnuniyeti kapsamında ambalajlı, ürünün orijinalliğinin bozulmamış olması kaydı ile 14 gün içerisinde iade alınabilmektedir..
