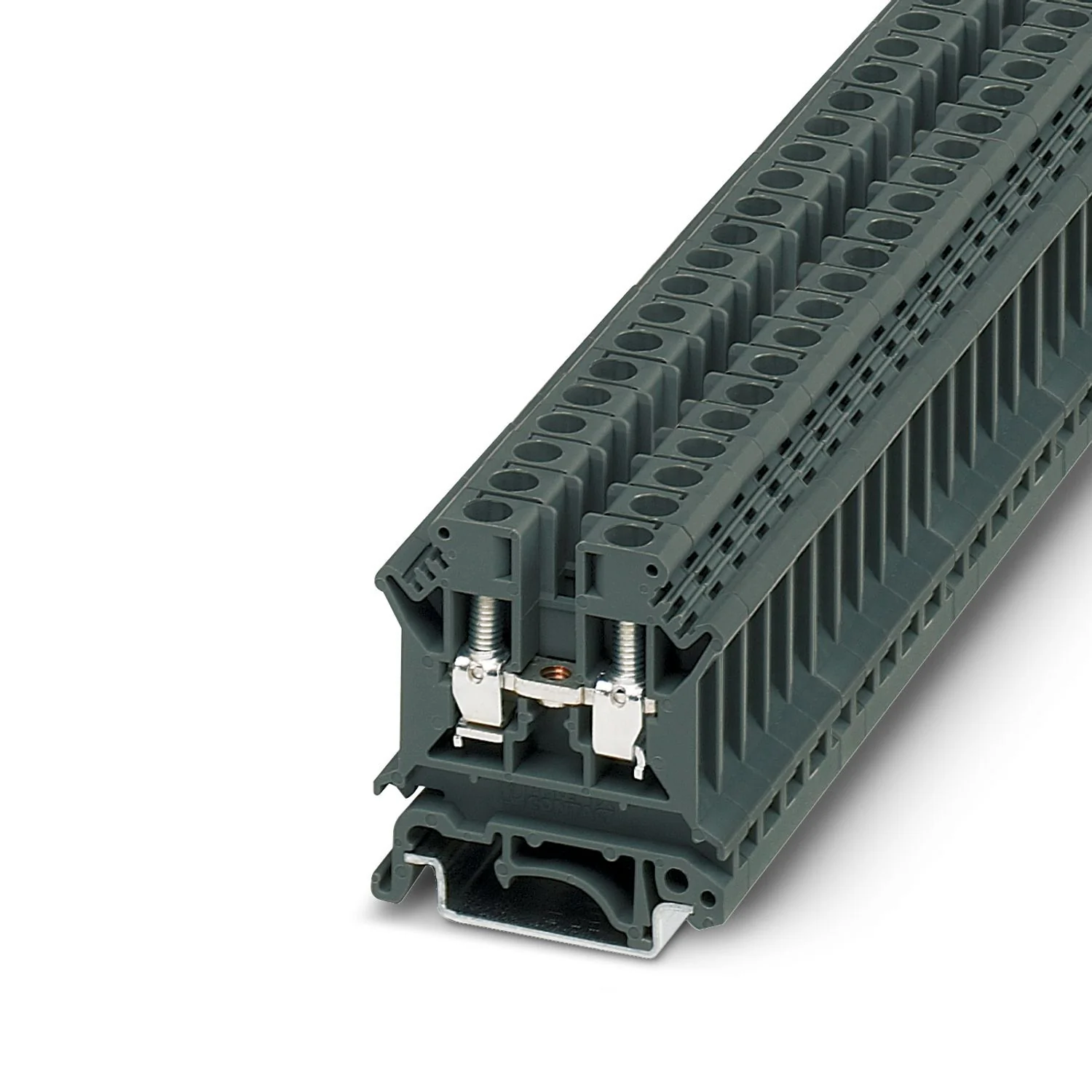

Gelince Haber VerBu ürün, geçiş klemensi yapısında olup TB ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Geçiş klemensi; Ürün Gamı: TB; Kutup Sayısı: 1; Nominal Gerilim: 800 V; Nominal Kesit: 6 mm²; Bağlantı Yöntemi: Vidalı bağlantı.
| Ürün Tipi | Geçiş klemensi |
|---|---|
| Ürün Gamı | TB |
| Kutup Sayısı | 1 |
| Bağlantı Sayısı | 2 |
| Satır Sayısı | 1 |
| Potansiyeller | 1 |
| İzolasyon Karakteristikleri | |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Sınıfı | 3 |
| Nominal Darbe Gerilimi | 8 kV |
|---|---|
| Nominal Durum İçin Maksimum Güç Kaybı | 1,31 W |
| Kat Başına Bağlantı Sayısı | 2 |
|---|---|
| Nominal Kesit | 6 mm² |
| Nominal Kesit AWG | 8 |
| Bağlantı Yöntemi | Vidalı bağlantı |
| Vida Yivi | M4 |
| Sıkma Torku | 1,4 ... 1,5 Nm |
| Kablo Soyma Uzunluğu | 10 mm |
| İç Silindirik Gösterge | A5 |
| Standarda Uygun Bağlantı | IEC 60947-7-1 |
| İletken Kesiti, Tek Telli | 1,5 mm² ... 6 mm² |
| Kesit AWG | 14 ... 10 (IEC uyarınca dönüştürülmüş) |
| Esnek İletken Kesiti | 1,5 mm² ... 6 mm² |
| İletken Kesiti, Çok Telli [AWG] | 14 ... 10 (IEC uyarınca dönüştürülmüş) |
| Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler) | 1,5 mm² ... 6 mm² |
| Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük) | 1,5 mm² ... 6 mm² |
| Tarak Köprülü Kesit Alanı, Tek Telli | 1 mm² ... 4 mm² |
| Tarak Köprülü Kesit Alanı, Çok Telli | 1 mm² ... 4 mm² |
| Aynı Kesit Alanlı 2 İletken, Tek Damarlı | 1 mm² ... 4 mm² |
| AWG Tek Telli Aynı Kesite Sahip 2 Kablo | 16 ... 10 (IEC uyarınca dönüştürülmüş) |
| Aynı Kesit Alanlı 2 İletken, Çok Damarlı | 1 mm² ... 4 mm² |
| AWG Çok Telli Aynı Kesite Sahip 2 Kablo | 16 ... 10 (IEC uyarınca dönüştürülmüş) |
| Aynı Kesitli 2 İletken, Çok Telli, Plastik Manşonsuz TWIN Yüksük Bulunan | 1 mm² ... 2,5 mm² |
| Nominal Kesit Alanı | 6 mm² |
| Nominal Akım | 41 A |
| Maksimum Yük Akımı | 41 A (6 mm² iletken bağlantılı) |
| Nominal Gerilim | 800 V |
| Genişlik | 8,2 mm |
|---|---|
| Kapak Genişliği | 1,8 mm |
| Yükseklik | 42,5 mm |
| NS 32'Te Derinlik | 52 mm |
| NS 35/7,5'Te Derinlik | 47 mm |
| NS 35/15'Te Derinlik | 54,5 mm |
| Renk | trafik grisi B (RAL 7043) |
|---|---|
| UL 94'E Uygun Yanmazlık Sınıfı | V0 |
| İzolasyon Malzeme Grubu | I |
| Yalıtım Malzemesi | PA |
| Soğukta Statik İzolasyon Malzemesi Uygulaması | -60 °C |
| Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Yüzey Yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman Gazı Zehirliliği NFPA 130 (SMP 800C) | geçti |
| Aşırı Gerilim Testi | |
| Test Gerilimi Set Değeri | 9,8 kV |
|---|---|
| Sonuç | Test geçildi |
| Sıcaklık Artış Testi | |
| Gereksinim Sıcaklık Artış Testi | Sıcaklık artışı ≤ 45 K |
| Kısa Süreli Dayanım Akımı 6 Mm² | 0,72 kA |
| Güç Frekansı Dayanım Gerilimi | |
| Test Gerilimi Set Değeri | 2 kV |
| Mekanik Veriler | |
| Açık Yan Taraf | Evet |
|---|---|
| Mekanik Kuvvet | |
| Sonuç | Test geçildi |
|---|---|
| Taşıyıcıdaki Ek | |
| DIN Rayı/Befestigungsauflage | NS 32/NS 35 |
| Test Kuvveti Set Değeri | 5 N |
| İletken Hasarı Ve Gevşemesi İçin Test | |
| Dönme Hızı | 10 dev/dak |
| Devir | 135 |
| Kablo Kesiti/Ağırlık | 1.5 mm 2 /0.4 kg | 6 mm 2 /1.4 kg |
| İğne Ucu Alevi Testi | |
| İfşa Süresi | 30 s |
|---|---|
| Sonuç | Test geçildi |
| Osilasyon/Geniş Bant Gürültüsü | |
| Spesifikasyon | EN 50155:2021-07 |
| Spektrum | Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde |
| Frekans | f 1 = 5 Hz ila f 2 = 250 Hz |
| ASD Seviyesi | 6,12 (m/s²)²/Hz |
| Hızlanma | 3,12g |
| Her Eksen İçin Test Süresi | 5 h |
| Test Talimatları | X-, Y- ve Z-eksenleri |
| Şoklar | |
| Pals Şekli | Yarı sinüs eğrisi |
| Hızlanma | 30g |
| Şok Süresi | 18 ms |
| Her Yön İçin Şok Sayısı | 3 |
| Test Talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Ortam Koşulları | |
| Ortam Sıcaklığı (Çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
| Ortam Sıcaklığı (Stok/Nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam Sıcaklığı (Montaj) | -5 °C ... 70 °C |
| Ortam Sıcaklığı (Aktivasyon) | -5 °C ... 70 °C |
| İzin Verilen Nem (Çalışma) | 20 % ... 90 % |
| İzin Verilen Nem (Stok/Nakliye) | 30 % ... 70 % |
| Standarda Uygun Bağlantı | IEC 60947-7-1 |
|---|
| Montaj Tipi | NS 35/7,5 | NS 35/15 | NS 32 |
|---|
| Ürün Numarası | 3000486 |
|---|---|
| Ambalaj Birimi | 50 pc |
| Minimum Sipariş Miktarı | 50 pc |
| Satış Kodu | BEK |
| Ürün Kodu | BEK211 |
| GTIN (Küresel Ticari Ürün Numarası) | 4046356608411 |
| Adet Ağırlığı (Ambalaj Dahil) | 11,94 g |
| Adet Ağırlığı (Ambalaj Hariç) | 11,94 g |
| Gümrük Tarife No | 85369010 |
| Menşe Ülke | DE |
| Eclass-13.0 | 27250101 |
|---|---|
| Eclass-15.0 | 27250101 |
| ETIM 9.0 | EC000897 |
| UNSPSC 21.0 | 39121400 |
| B | |
| 600 V | 50 A / 16 - 8 |
|---|---|
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet (Muafiyet Yok) |
|---|---|
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | %0,1 wt oranını aşan hiçbir madde yok |
| EF3.1 İklim Değişikliği | |
| CO2E Kg | 0,138 kg CO2e |
