Notlar

Açıklama

Çok telli kabloların güvenilir teması için çok telli kabloların çözülmesi önerilir.

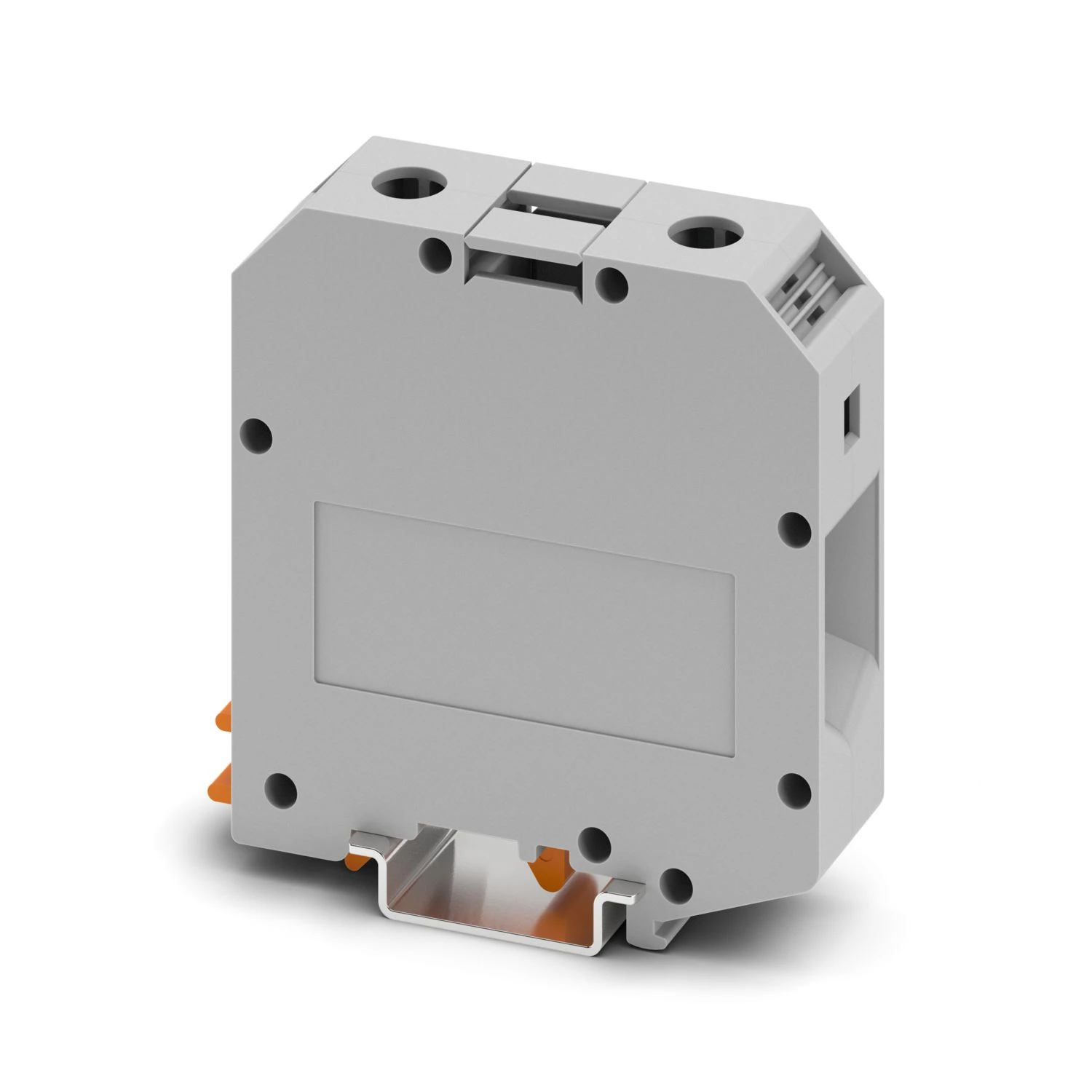

Ürün özellikleri

Kutup sayısı	1
Bağlantı sayısı	2
Satır sayısı	1
Potansiyeller	1
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Elektriksel özellikler

Nominal darbe gerilimi	8 kV
Nominal durum için maksimum güç kaybı	4,73 W

Bağlantı verisi

Kat başına bağlantı sayısı	2
Nominal kesit	50 mm²
Bağlantı yöntemi	Vidalı bağlantı
Vida yivi	M6
Sıkma torku	6 ... 8 Nm
Kablo soyma uzunluğu	24 mm
İç silindirik gösterge	A10
Standarda uygun bağlantı	IEC 60947-7-1
İletken kesiti, tek telli	16 mm² ... 70 mm²
Kesit AWG	4 ... 2/0 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	25 mm² ... 70 mm²
İletken kesiti, çok telli [AWG]	2 ... 2/0 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	16 mm² ... 50 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	16 mm² ... 50 mm²
Aynı kesit alanlı 2 iletken, tek damarlı	10 mm² ... 16 mm²
Aynı kesit alanlı 2 iletken, çok damarlı	10 mm² ... 16 mm²
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan	10 mm² ... 16 mm²
Nominal kesit alanı	50 mm²
Nominal akım	150 A
Maksimum yük akımı	150 A (50 mm² iletken kesit alanı)
Nominal gerilim	1000 V
Not	Not: Ürün sunumları, bağlantı kesitleri ve alüminyum kabloları bağlama bilgileri indirme alanından alınabilir.

Ex bilgisi

Tanımlama	 II 2 GD Ex eb IIC Gb
Çalışma sıcaklık aralığı	-60 °C ... 110 °C
Ex-sertifikalı aksesuarlar	1205082 SZS 1,2X8,0 VDE
	1201659 E/AL-NS 32
	1201662 E/AL-NS 35
Köprülerin listesi	Üst köprü / FBI 2-20-EX / 0201113
	Üst köprü / FBI 3-20-EX / 0201812
Köprü verisi	130,5 A (50 mm²)
Ex sıcaklık artışı	40 K (146,5 A / 50 mm²)
köprü ile köprülemek için	690 V
Nominal izolasyon gerilimi	630 V
çıkış	(sabit)
Anma gerilimi	690 V
Nominal akım	133 A
Maksimum yük akımı	133 A
Kontak direnci	0,1 mΩ
Tork aralığı	6 Nm ... 8 Nm
Nominal kesit	50 mm²
Nominal kesit AWG	1/0
Bağlantı kapasitesi, sabit	16 mm² ... 50 mm²
Bağlantı kapasitesi AWG	6 ... 1/0
Bağlantı kapasitesi,esnek	25 mm² ... 50 mm²
Bağlantı kapasitesi AWG	4 ... 1/0
Aynı kesit alanlı 2 iletken, tek damarlı	10 mm² ... 16 mm²
AWG tek telli aynı kesite sahip 2 kablo	8 ... 6
Aynı kesit alanlı 2 iletken, çok damarlı	10 mm² ... 16 mm²
AWG çok telli aynı kesite sahip 2 kablo	8 ... 6

Ölçüler

Boyutlu çizim
Genişlik	20 mm
Yükseklik	70,5 mm
Derinlik	76 mm
NS 32'te derinlik	81 mm
NS 35/7,5'te derinlik	76 mm
NS 35/15'te derinlik	83,5 mm

Malzeme teknik özellikleri

Renk	gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel testler

Test gerilimi set değeri	9,8 kV
Sonuç	Test geçildi
Gereksinim sıcaklık artış testi	Sıcaklık artışı ≤ 45 K
Kısa süreli dayanım akımı 50 mm²	6 kA
Test gerilimi set değeri	2,2 kV

Mekanik özellikler

Açık yan taraf

Hayır

Mekanik testler

Sonuç	Test geçildi
DIN rayı/Befestigungsauflage	NS 32/NS 35
Test kuvveti set değeri	10 N
Dönme hızı	10 (+/- 2) rpm
Devir	135
Kablo kesiti/ağırlık	16 mm 2 /2,9 kg
	50 mm² / 9.5 kg
	70 mm²/10,4 kg

Çevresel koşullar ve gerçek hayat koşulları

İfşa süresi

30 s

Sonuç
