Phoenix Contact 3031490 ST 6 Yay Baskılı BU Mavi Geçiş Klemens - 1

%61

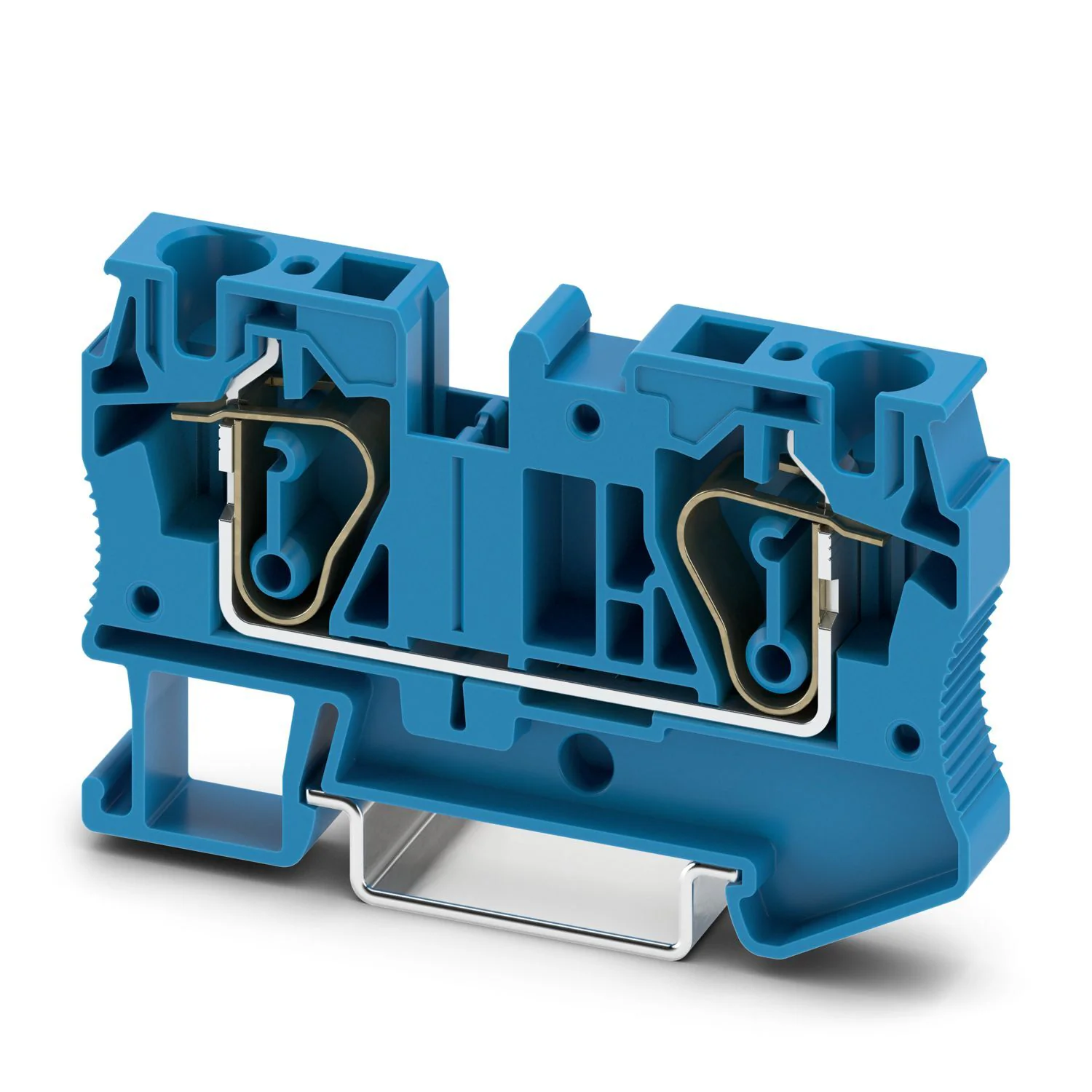

Phoenix Contact 3031490 ST 6 Yay Baskılı BU Mavi Geçiş Klemens

Name: Phoenix Contact 3031490 ST 6 Yay Baskılı BU Mavi Geçiş Klemens
Brand: PHOENİX CONTACT
SKU: 3031490
Price: 46.84 TRY
Availability: OutOfStock

Ürün Kodu : 3031490

120,09 TL

46,84 TL

Kazancınız

73,26TL

Fiyat Alarmı

Kredi kartı ile ayda 4,76 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,40 TL değerinde 2 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Teknik Bilgiler

Ürün özellikleri

Ürün gamı	ST
Uygulama alanı	Demiryolu endüstrisi
	Makine mühendisliği
	Sistem imalatı
	Proses endüstrisi
Bağlantı sayısı	2
Satır sayısı	1
Potansiyeller	1
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Elektriksel özellikler

Nominal darbe gerilimi	8 kV
Nominal durum için maksimum güç kaybı	1,31 W

Bağlantı verisi

Kat başına bağlantı sayısı	2
Nominal kesit	6 mm²
Bağlantı yöntemi	Yaylı bağlantı
Kablo soyma uzunluğu	12 mm
İç silindirik gösterge	A5
Standarda uygun bağlantı	IEC 60947-7-1
İletken kesiti, tek telli	0,2 mm² ... 10 mm²
Kesit AWG	24 ... 8 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,2 mm² ... 6 mm²
İletken kesiti, çok telli [AWG]	24 ... 10 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti ultrasonik sıkıştırılmış	0,34 mm² ... 10 mm²
İletken kesiti, çok telli [AWG] ultrasonik sıkıştırılmış	22 ... 8 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,25 mm² ... 6 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,25 mm² ... 6 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm² ... 1,5 mm²
Nominal kesit alanı	6 mm²
Nominal akım	41 A
Maksimum yük akımı	52 A (10 mm² iletken kesit alanı)
Nominal gerilim	1000 V

Ex bilgisi

Tanımlama	 II 2 GD Ex eb IIC Gb
Çalışma sıcaklık aralığı	-60 °C ... 85 °C
Ex-sertifikalı aksesuarlar	3030433 D-ST 6
	3024481 ATP-ST 6
	1204520 SZF 2-0,8X4,0
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Köprülerin listesi	Geçmeli köprü / FBS 2-8 / 3030284
	Geçmeli köprü / FBS 3-8 / 3030297
	Geçmeli köprü / FBS 4-8 / 3030307
	Geçmeli köprü / FBS 5-8 / 3030310
	Geçmeli köprü / FBS 10-8 / 3030323
Köprü verisi	35 A (6 mm²)
Ex sıcaklık artışı	40 K (40,4 A / 6 mm²)
köprü ile köprülemek için	550 V
- Bitişik olmayan klemenslerin köprülenmesi	440 V
- PE terminal bloğu ile bitişik olmayan klemenslerin köprülenmesi	440 V
- Kapaklı boydan kesilme köprüleme	220 V
- Ayırma plakalı boydan kesilme köprüleme	275 V
Nominal izolasyon gerilimi	500 V
çıkış	(sabit)
Anma gerilimi	550 V
Nominal akım	36,5 A
Maksimum yük akımı	45 A
Kontak direnci	0,56 mΩ
Nominal kesit	6 mm²
Nominal kesit AWG	10
Bağlantı kapasitesi, sabit	0,2 mm² ... 10 mm²
Bağlantı kapasitesi AWG	24 ... 8
Bağlantı kapasitesi,esnek	0,2 mm² ... 6 mm²
Bağlantı kapasitesi AWG	24 ... 10

Ölçüler

Genişlik	8,2 mm
Kapak genişliği	2,2 mm
Yükseklik	69,5 mm
NS 35/7,5'te derinlik	43,5 mm
NS 35/15'te derinlik	51 mm

Malzeme teknik özellikleri

Renk	mavi (RAL 5015)
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel testler

Test gerilimi set değeri	9,8 kV
Sonuç	Test geçildi
Gereksinim sıcaklık artış testi	Sıcaklık artışı ≤ 45 K
Kısa süreli dayanım akımı 6 mm²	0,72 kA
Kısa süreli dayanım akımı 10 mm²	1,2 kA
Test gerilimi set değeri	2,2 kV

Mekanik özellikler

Açık yan taraf

Evet

Mekanik testler

Sonuç	Test geçildi
DIN rayı/Befestigungsauflage	NS 35
Test kuvveti set değeri	5 N
Dönme hızı	10 dev/dak
Devir	135
Kablo kesiti/ağırlık	0.2 mm 2 /0.2 kg
	6 mm 2 /1.4 kg
	10 mm 2 /2 kg

Çevresel koşullar ve gerçek hayat koşulları
