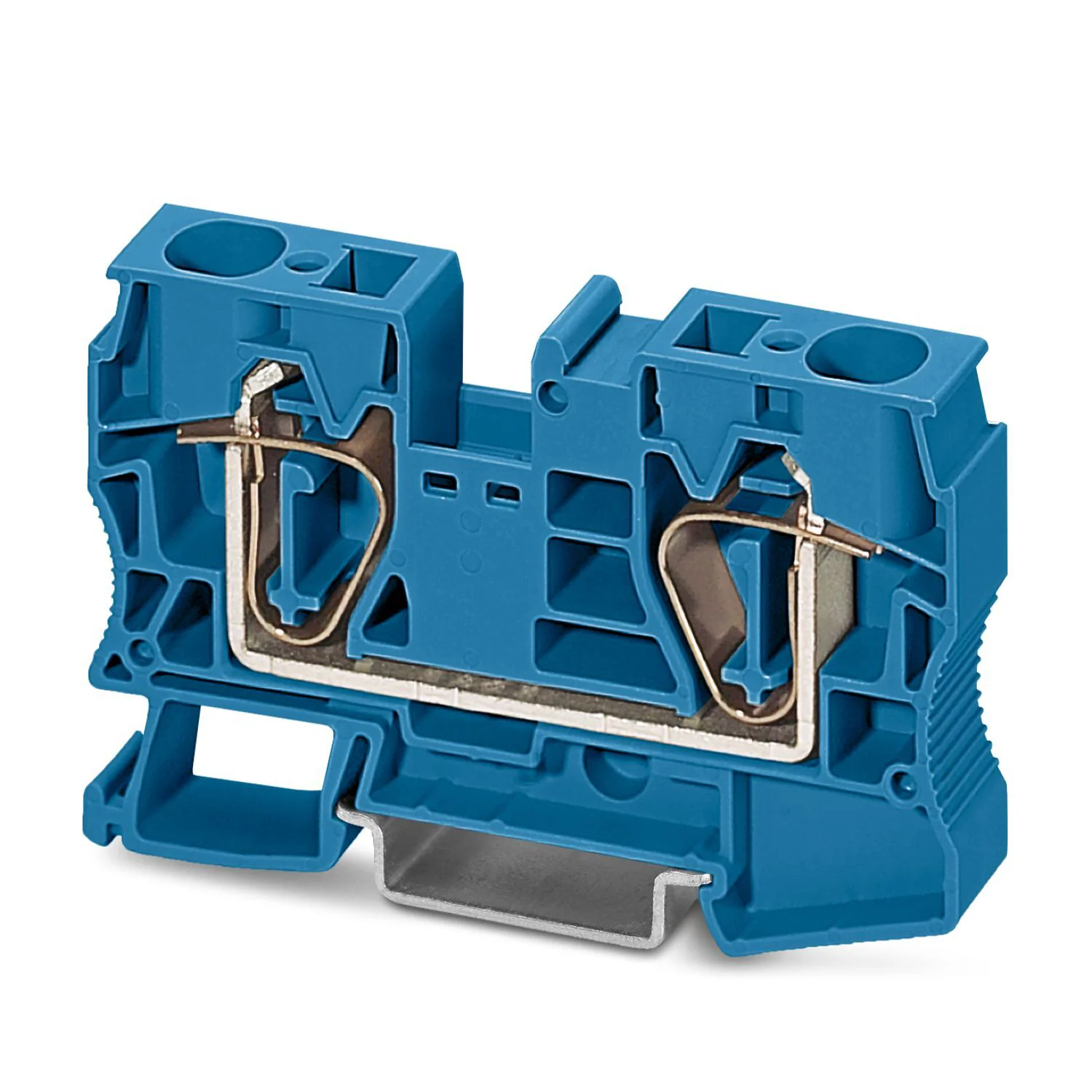

Gelince Haber VerBu ürün, geçiş klemensi yapısında olup ST ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Geçiş klemensi; Ürün Gamı: ST; Nominal Gerilim: 1000 V; Nominal Kesit: 16 mm²; Bağlantı Yöntemi: Yaylı bağlantı; Nominal Akım: 76 A.
| Ürün Tipi | Geçiş klemensi |
|---|---|
| Ürün Gamı | ST |
| Bağlantı Sayısı | 2 |
| Satır Sayısı | 1 |
| Potansiyeller | 1 |
| İzolasyon Karakteristikleri | |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Sınıfı | 3 |
| Nominal Darbe Gerilimi | 8 kV |
|---|---|
| Nominal Durum İçin Maksimum Güç Kaybı | 2,43 W |
| Kat Başına Bağlantı Sayısı | 2 |
|---|---|
| Nominal Kesit | 16 mm² |
| Bağlantı Yöntemi | Yaylı bağlantı |
| Kablo Soyma Uzunluğu | 18 mm |
| İç Silindirik Gösterge | A7 | B6 |
| Standarda Uygun Bağlantı | IEC 60947-7-1 |
| İletken Kesiti, Tek Telli | 0,2 mm² ... 25 mm² |
| Kesit AWG | 24 ... 4 (IEC uyarınca dönüştürülmüş) |
| Esnek İletken Kesiti | 0,2 mm² ... 16 mm² |
| İletken Kesiti, Çok Telli [AWG] | 24 ... 6 (IEC uyarınca dönüştürülmüş) |
| Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler) | 0,25 mm² ... 16 mm² |
| Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük) | 0,25 mm² ... 16 mm² |
| Aynı Kesite Sahip 2 İletken, Çok Telli, Plastik Manşonlu TWIN Yüksük Bulunan | 1,5 mm² ... 4 mm² |
| Nominal Kesit Alanı | 16 mm² |
| Nominal Akım | 76 A |
| Maksimum Yük Akımı | 90 A (25 mm² iletken kesit alanı) |
| Nominal Gerilim | 1000 V |
| Nominal Değerler (Atex/Iecex) | |
| Tanımlama | II 2 GD Ex eb IIC Gb |
|---|---|
| Çalışma Sıcaklık Aralığı | -60 °C ... 85 °C |
| Ex-Sertifikalı Aksesuarlar | 3036657 D-ST 16 | 1206612 SZF 3-1,0X5,5 | 3022276 CLIPFIX 35-5 | 3022218 CLIPFIX 35 |
| Köprülerin Listesi | Geçmeli köprü / FBS 2-12 / 3005950 |
| Köprü Verisi | 60 A (16 mm²) |
| Ex Sıcaklık Artışı | 40 K (71,3 A / 16 mm²) |
| Köprü İle Köprülemek İçin | 550 V |
| Nominal İzolasyon Gerilimi | 500 V |
| Çıkış | (sabit) |
| Ex Seviyesi Genel | |
| Anma Gerilimi | 550 V |
| Nominal Akım | 64,5 A |
| Maksimum Yük Akımı | 81,5 A |
| Kontak Direnci | 0,34 mΩ |
| Ex Bağlantı Bilgileri Genel | |
| Nominal Kesit | 16 mm² |
| Nominal Kesit AWG | 6 |
| Bağlantı Kapasitesi, Sabit | 1,5 mm² ... 25 mm² |
| Bağlantı Kapasitesi AWG | 16 ... 4 |
| Bağlantı Kapasitesi,esnek | 1,5 mm² ... 16 mm² |
| Bağlantı Kapasitesi AWG | 16 ... 6 |
| Genişlik | 12,2 mm |
|---|---|
| Kapak Genişliği | 2,2 mm |
| Yükseklik | 80 mm |
| NS 35/7,5'Te Derinlik | 51,5 mm |
| NS 35/15'Te Derinlik | 59 mm |
| Renk | mavi (RAL 5015) |
|---|---|
| UL 94'E Uygun Yanmazlık Sınıfı | V0 |
| İzolasyon Malzeme Grubu | I |
| Yalıtım Malzemesi | PA |
| Soğukta Statik İzolasyon Malzemesi Uygulaması | -60 °C |
| Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Yüzey Yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman Gazı Zehirliliği NFPA 130 (SMP 800C) | geçti |
| Mekanik Veriler | |
| Açık Yan Taraf | Evet |
|---|---|
| Ortam Koşulları | |
| Ortam Sıcaklığı (Çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
|---|---|
| Ortam Sıcaklığı (Stok/Nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam Sıcaklığı (Montaj) | -5 °C ... 70 °C |
| Ortam Sıcaklığı (Aktivasyon) | -5 °C ... 70 °C |
| İzin Verilen Nem (Çalışma) | 20 % ... 90 % |
| İzin Verilen Nem (Stok/Nakliye) | 30 % ... 70 % |
| Standarda Uygun Bağlantı | IEC 60947-7-1 |
|---|
| Montaj Tipi | NS 35/7,5 | NS 35/15 |
|---|
| Ürün Numarası | 3036152 |
|---|---|
| Ambalaj Birimi | 50 pc |
| Satış Kodu | BE2 |
| Ürün Kodu | BE2111 |
| GTIN (Küresel Ticari Ürün Numarası) | 4017918821081 |
| Adet Ağırlığı (Ambalaj Dahil) | 37,36 g |
| Adet Ağırlığı (Ambalaj Hariç) | 37,36 g |
| Gümrük Tarife No | 85369010 |
| Menşe Ülke | PL |
| Eclass-13.0 | 27250101 |
|---|---|
| Eclass-15.0 | 27250101 |
| ETIM 10.0 | EC000897 |
| UNSPSC 21.0 | 39121400 |
| B | |
| 600 V | 85 A / 16 - 4 |
|---|---|
| Keine | |
| 1000 V | 76 A / 1,5 - 16 |
| B | |
| 600 V | 85 A / 16 - 4 |
| EU ROHS | |
| AB ROHS Madde Gerekliliklerini Karşılar | Evet (Muafiyet Yok) |
|---|---|
| China ROHS | |
| Environment Friendly Use Period (EFUP) | EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok |
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | %0,1 wt oranını aşan hiçbir madde yok |
| EF3.1 İklim Değişikliği | |
| CO2E Kg | 0,184 kg CO2e |
