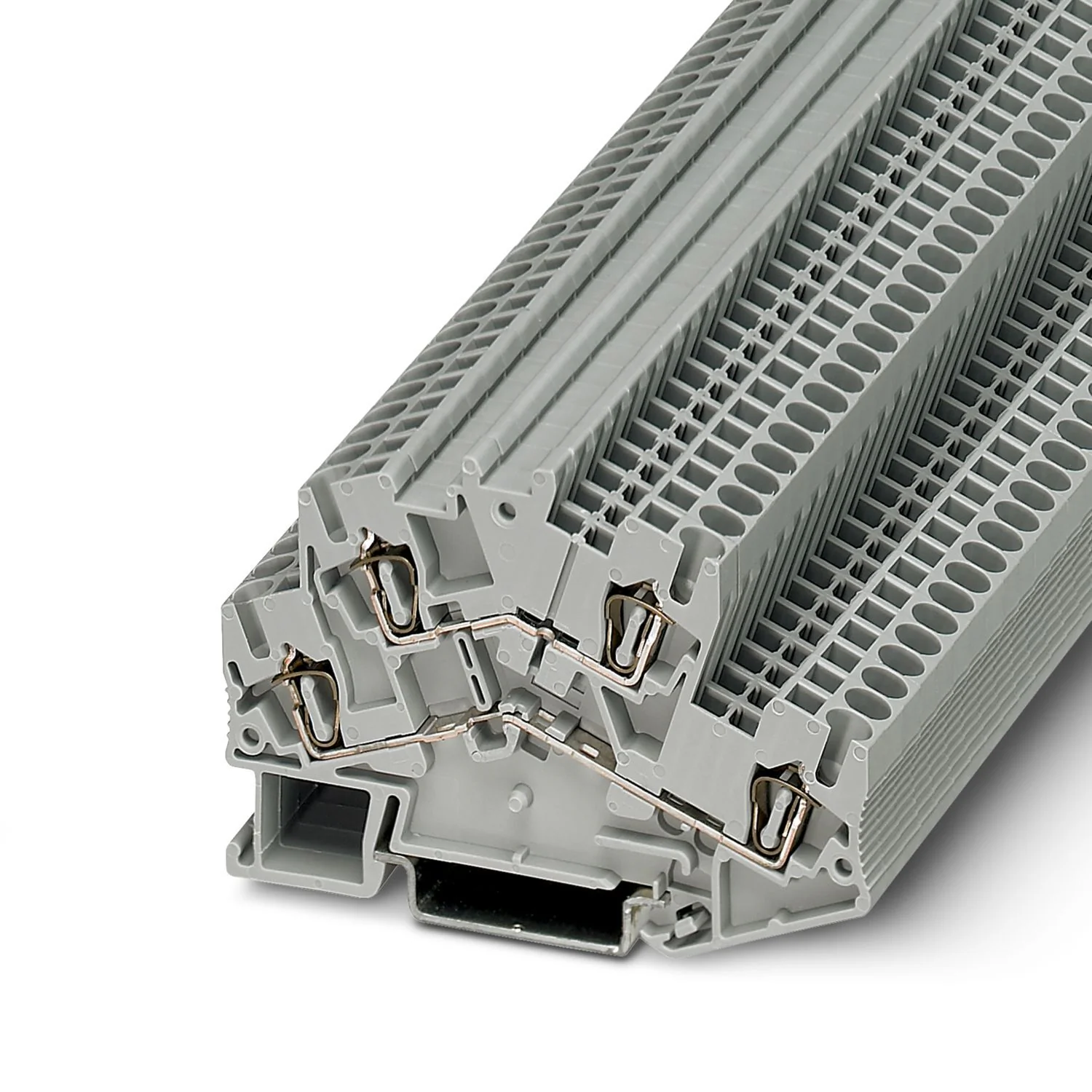

Phoenix Contact 3038464 STTBS 2,5 Çift Katlı Yaylı Klemens

Name: Phoenix Contact 3038464 STTBS 2,5 Çift Katlı Yaylı Klemens
Brand: PHOENİX CONTACT
SKU: 3038464
Price: 96.67 TRY
Availability: OutOfStock

Ürün Kodu : 3038464

205,68 TL

96,67 TL

Kazancınız

109,01TL

Fiyat Alarmı

Kredi kartı ile ayda 9,83 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,80 TL değerinde 4 Parapuan kazanacaksınız.

Tükendi

Gelince Haber Ver

Listeye Ekle Yorum Yap

Ürün Detayı

Bu ürün, çok katlı klemens yapısında tasarlanmıştır Öne çıkan teknik bilgiler: Ürün Tipi: Çok katlı klemens; Nominal Gerilim: 500 V; Nominal Kesit: 2,5 mm²; Bağlantı Yöntemi: Yaylı bağlantı; Nominal Akım: 22 A.

Teknik Özellikler

Ürün Özellikleri

Ürün Tipi	Çok katlı klemens
Bağlantı Sayısı	4
Satır Sayısı	2
Potansiyeller	2
İzolasyon Karakteristikleri
Aşırı Gerilim Kategorisi	III
Kirlilik Sınıfı	3

Elektriksel Özellikler

Nominal Darbe Gerilimi	6 kV
Nominal Durum İçin Maksimum Güç Kaybı	0,77 W

Bağlantı Verisi

Kat Başına Bağlantı Sayısı	2
Nominal Kesit	2,5 mm²
1. Ve 2. Kat
Bağlantı Yöntemi	Yaylı bağlantı
Kablo Soyma Uzunluğu	8 mm ... 10 mm
İç Silindirik Gösterge	A3
Standarda Uygun Bağlantı	IEC 60947-7-1
İletken Kesiti, Tek Telli	0,08 mm² ... 4 mm²
Kesit AWG	28 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek İletken Kesiti	0,08 mm² ... 2,5 mm²
İletken Kesiti, Çok Telli [AWG]	28 ... 14 (IEC uyarınca dönüştürülmüş)
Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler)	0,14 mm² ... 2,5 mm²
Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük)	0,14 mm² ... 2,5 mm²
Aynı Kesite Sahip 2 İletken, Çok Telli, Plastik Manşonlu TWIN Yüksük Bulunan	0,5 mm²
Nominal Kesit Alanı	2,5 mm²
Nominal Akım	22 A
Maksimum Yük Akımı	26 A (4 mm² iletken kesit alanı)
Nominal Gerilim	500 V

EX Bilgisi

Nominal Değerler (Atex/Iecex)
Tanımlama	II 2 G Ex eb IIC Gb
Çalışma Sıcaklık Aralığı	-60 °C ... 110 °C
Ex-Sertifikalı Aksesuarlar	3038503 D-STTBS 2,5 \| 1204517 SZF 1-0,6X3,5 \| 3022276 CLIPFIX 35-5 \| 3022218 CLIPFIX 35
Köprülerin Listesi	Geçmeli köprü / FBS 2-5 / 3030161 \| Geçmeli köprü / FBS 3-5 / 3030174 \| Geçmeli köprü / FBS 4-5 / 3030187 \| Geçmeli köprü / FBS 5-5 / 3030190 \| Geçmeli köprü / FBS 10-5 / 3030213 \| Geçmeli köprü / FBS 20-5 / 3030226 \| Geçmeli köprü / FBS 50-5 / 3038930
Köprü Verisi	19 A / 2,5 mm²
Ex Sıcaklık Artışı	40 K (19,5 A / 2,5 mm²)
Köprü İle Köprülemek İçin	440 V
- Bitişik Olmayan Klemenslerin Köprülenmesi	352 V
- Boydan Kesilme Köprüleme	220 V
- Kapaklı Boydan Kesilme Köprüleme	220 V
Nominal İzolasyon Gerilimi	400 V
Çıkış	(sabit)
Ex Seviyesi Genel
Anma Gerilimi	440 V
Nominal Akım	19,5 A
Maksimum Yük Akımı	23,5 A
Ex Bağlantı Bilgileri Genel
Nominal Kesit	2,5 mm²
Nominal Kesit AWG	14
Bağlantı Kapasitesi, Sabit	0,08 mm² ... 4 mm²
Bağlantı Kapasitesi AWG	28 ... 12
Bağlantı Kapasitesi,esnek	0,08 mm² ... 2,5 mm²
Bağlantı Kapasitesi AWG	28 ... 14
Ex Seviyesi Seviye 1
Kontak Direnci	1,25 mΩ
Ex Seviyesi Seviye 2
Kontak Direnci	0,83 mΩ

Ölçüler

Genişlik	5,2 mm
Kapak Genişliği	2,2 mm
Yükseklik	78 mm
NS 35/7,5'Te Derinlik	55 mm
NS 35/15'Te Derinlik	62,5 mm

Malzeme Teknik Özellikleri

Renk	gri (RAL 7042)
UL 94'E Uygun Yanmazlık Sınıfı	V0
İzolasyon Malzeme Grubu	I
Yalıtım Malzemesi	PA
Soğukta Statik İzolasyon Malzemesi Uygulaması	-60 °C
Yalıtım Malzemesi Sıcaklık İndeksi (DIN EN 60216-1 (VDE 0304-21))	125 °C
Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B)	130 °C
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrik Isı Yayınımı NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Yüzey Yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman Gazı Zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel Testler

Aşırı Gerilim Testi
Test Gerilimi Set Değeri	7,3 kV
Sonuç	Test geçildi
Kısa Süreli Dayanım Akımı 4 Mm²	0,48 kA
Güç Frekansı Dayanım Gerilimi
Test Gerilimi Set Değeri	1,89 kV

Mekanik Özellikler

Mekanik Veriler
Açık Yan Taraf	Evet

Mekanik Testler

Mekanik Kuvvet
Sonuç	Test geçildi
Taşıyıcıdaki Ek
DIN Rayı/Befestigungsauflage	NS 35
Test Kuvveti Set Değeri	1 N
İletken Hasarı Ve Gevşemesi İçin Test
Dönme Hızı	10 dev/dak
Devir	135
Kablo Kesiti/Ağırlık	0.08 mm² / 0.1 kg \| 2,5 mm²/0,7 kg \| 4 mm²/0,9 kg

Çevresel Koşullar Ve Gerçek Hayat Koşulları

Yaşlanma
Sıcaklık Çevrimleri	192
Sonuç	Test geçildi
İğne Ucu Alevi Testi
İfşa Süresi	30 s
Osilasyon/Geniş Bant Gürültüsü
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde
Frekans	f 1 = 5 Hz ila f 2 = 250 Hz
ASD Seviyesi	6,12 (m/s²)²/Hz
Hızlanma	3,12g
Her Eksen İçin Test Süresi	5 h
Test Talimatları	X-, Y- ve Z-eksenleri
Şoklar
Pals Şekli	Yarı sinüs eğrisi
Hızlanma	30g
Şok Süresi	18 ms
Her Yön İçin Şok Sayısı	3
Test Talimatları	X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam Koşulları
Ortam Sıcaklığı (Çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam Sıcaklığı (Stok/Nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam Sıcaklığı (Montaj)	-5 °C ... 70 °C
Ortam Sıcaklığı (Aktivasyon)	-5 °C ... 70 °C
İzin Verilen Nem (Çalışma)	20 % ... 90 %
İzin Verilen Nem (Stok/Nakliye)	30 % ... 70 %

Standartlar Ve Yönetmelikler

Standarda Uygun Bağlantı	IEC 60947-7-1

Montaj

Montaj Tipi	NS 35/7,5 \| NS 35/15

Ticari Veriler

Ürün Numarası	3038464
Ambalaj Birimi	50 pc
Satış Kodu	BE2
Ürün Kodu	BE2114
GTIN (Küresel Ticari Ürün Numarası)	4017918902162
Adet Ağırlığı (Ambalaj Dahil)	12,005 g
Adet Ağırlığı (Ambalaj Hariç)	12 g
Gümrük Tarife No	85369010
Menşe Ülke	DE

Sınıflandırma

Eclass-13.0	27250102
ETIM 9.0	EC000897
UNSPSC 21.0	39121400

Onaylar

B
300 V	20 A / 28 - 12
B
300 V	20 A / 28 - 12

Çevresel Ürün Uygunluğu

EU ROHS
AB ROHS Madde Gerekliliklerini Karşılar	Evet (Muafiyet Yok)
China ROHS
Environment Friendly Use Period (EFUP)	EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok
EU REACH SVHC
REACH Aday Madde Notu (CAS)	%0,1 wt oranını aşan hiçbir madde yok
EF3.1 İklim Değişikliği
CO2E Kg	0,085 kg CO2e
