Notlar

Açıklama	Havada bağlantıda, fiş bağlantısı ile elektriksel olarak iletken yüzeyler arasına bir yalıtım folyosu yerleştirilmelidir.
	Akım ve gerilim kullanılan fiş tarafından belirlenir

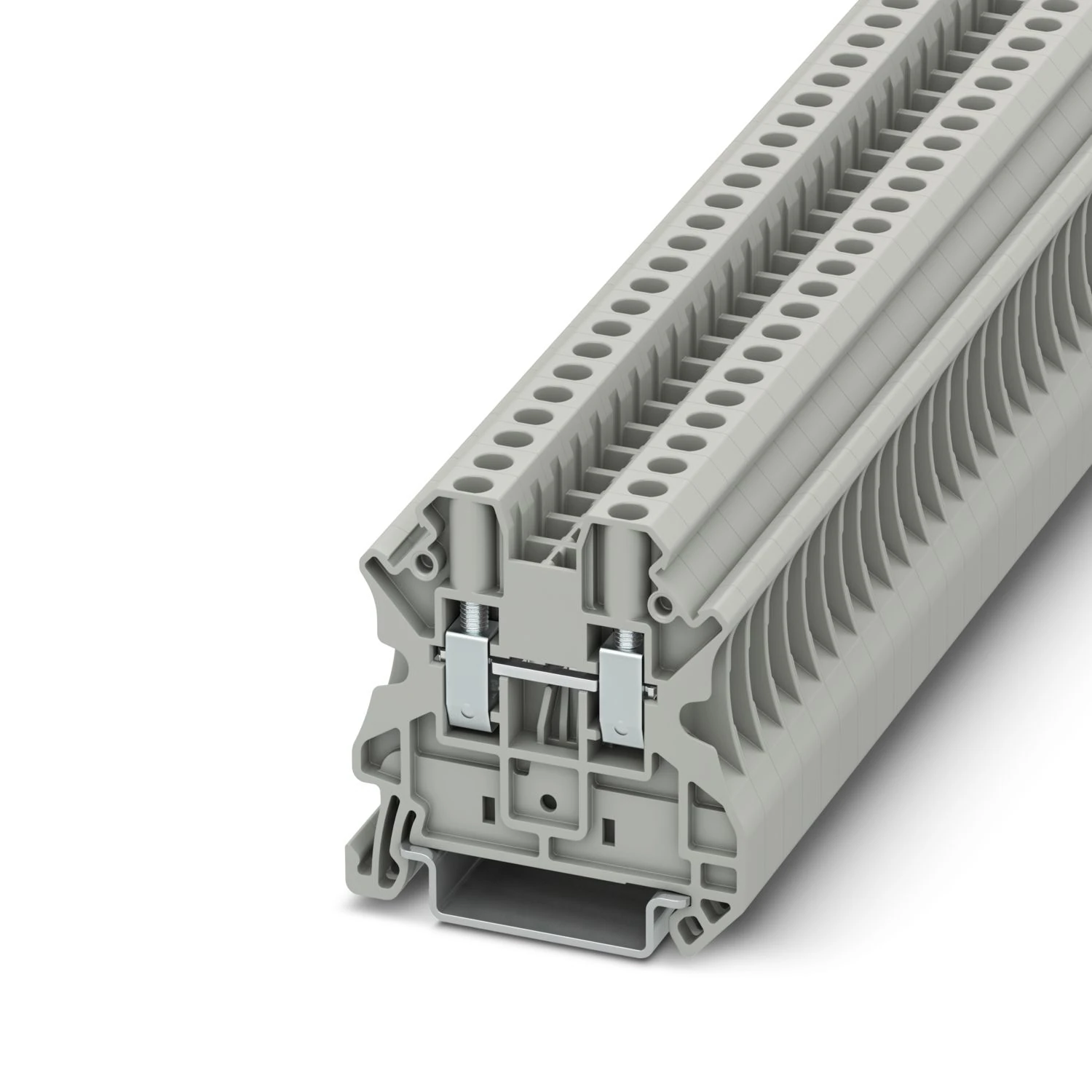

Ürün özellikleri

Ürün gamı	UT
Uygulama alanı	Demiryolu endüstrisi
	Makine mühendisliği
	Sistem imalatı
	Proses endüstrisi
Bağlantı sayısı	2
Satır sayısı	1
Potansiyeller	1
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Elektriksel özellikler

Nominal darbe gerilimi	8 kV
Nominal durum için maksimum güç kaybı	1,02 W

Bağlantı verisi

Kat başına bağlantı sayısı	2
Nominal kesit	4 mm²
Bağlantı yöntemi	Vidalı bağlantı
Vida yivi	M3
Sıkma torku	0,6 ... 0,8 Nm
Kablo soyma uzunluğu	9 mm
İç silindirik gösterge	A4
Standarda uygun bağlantı	IEC 60947-7-1
İletken kesiti, tek telli	0,14 mm² ... 6 mm²
Kesit AWG	26 ... 10 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,14 mm² ... 6 mm²
İletken kesiti, çok telli [AWG]	26 ... 10 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti ultrasonik sıkıştırılmış	0,34 mm² ... 6 mm²
İletken kesiti, çok telli [AWG] ultrasonik sıkıştırılmış	22 ... 10 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,14 mm² ... 4 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,14 mm² ... 4 mm²
Aynı kesit alanlı 2 iletken, tek damarlı	0,14 mm² ... 1,5 mm²
Aynı kesit alanlı 2 iletken, çok damarlı	0,14 mm² ... 1,5 mm²
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan	0,14 mm² ... 1,5 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm² ... 2,5 mm²
Nominal kesit alanı	4 mm²
Nominal akım	32 A (4 mm² iletken kesit alanı)
Maksimum yük akımı	41 A (6 mm² iletken kesit alanı)
Nominal gerilim	1000 V
Not	Not: Ürün sunumları, bağlantı kesitleri ve alüminyum kabloları bağlama bilgileri indirme alanından alınabilir.

Ex bilgisi

Tanımlama	 II 2 GD Ex eb IIC Gb
Çalışma sıcaklık aralığı	-60 °C ... 110 °C
Ex-sertifikalı aksesuarlar	3047028 D-UT 2,5/10
	3047167 ATP-UT
	1205053 SZS 0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Köprülerin listesi	Geçmeli köprü / FBS 2-6 / 3030336
	Geçmeli köprü / FBS 3-6 / 3030242
	Geçmeli köprü / FBS 4-6 / 3030255
	Geçmeli köprü / FBS 5-6 / 3030349
	Geçmeli köprü / FBS 10-6 / 3030271
	Geçmeli köprü / FBS 20-6 / 3030365
	Geçmeli köprü / FBS 50-6 / 3032224
Köprü verisi	27 A (4 mm²)
Ex sıcaklık artışı	40 K (33,3 A / 4 mm²)
köprü ile köprülemek için	690 V
- Bitişik olmayan klemenslerin köprülenmesi	352 V
- PE terminal bloğu ile bitişik olmayan klemenslerin köprülenmesi	275 V
- Kapaklı boydan kesilme köprüleme	220 V
- Ayırma plakalı boydan kesilme köprüleme	275 V
Nominal izolasyon gerilimi	630 V
çıkış	(sabit)
Anma gerilimi	690 V
Nominal akım	30 A
Maksimum yük akımı	38 A
Kontak direnci	0,26 mΩ
Tork aralığı	0,6 Nm ... 0,8 Nm
Nominal kesit	4 mm²
Nominal kesit AWG	12
Bağlantı kapasitesi, sabit	0,14 mm² ... 6 mm²
Bağlantı kapasitesi AWG	26 ... 10
Bağlantı kapasitesi,esnek	0,14 mm² ... 4 mm²
Bağlantı kapasitesi AWG	26 ... 12
Aynı kesit alanlı 2 iletken, tek damarlı	0,14 mm² ... 1,5 mm²
AWG tek telli aynı kesite sahip 2 kablo	26 ... 16
Aynı kesit alanlı 2 iletken, çok damarlı	0,14 mm² ... 1,5 mm²
AWG çok telli aynı kesite sahip 2 kablo	26 ... 16

Ölçüler

Genişlik	6,2 mm
Kapak genişliği	2,2 mm
Yükseklik	47,7 mm
Derinlik	46,9 mm
NS 35/7,5'te derinlik	47,5 mm
NS 35/15'te derinlik	55 mm

Malzeme teknik özellikleri

Renk	gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel testler
