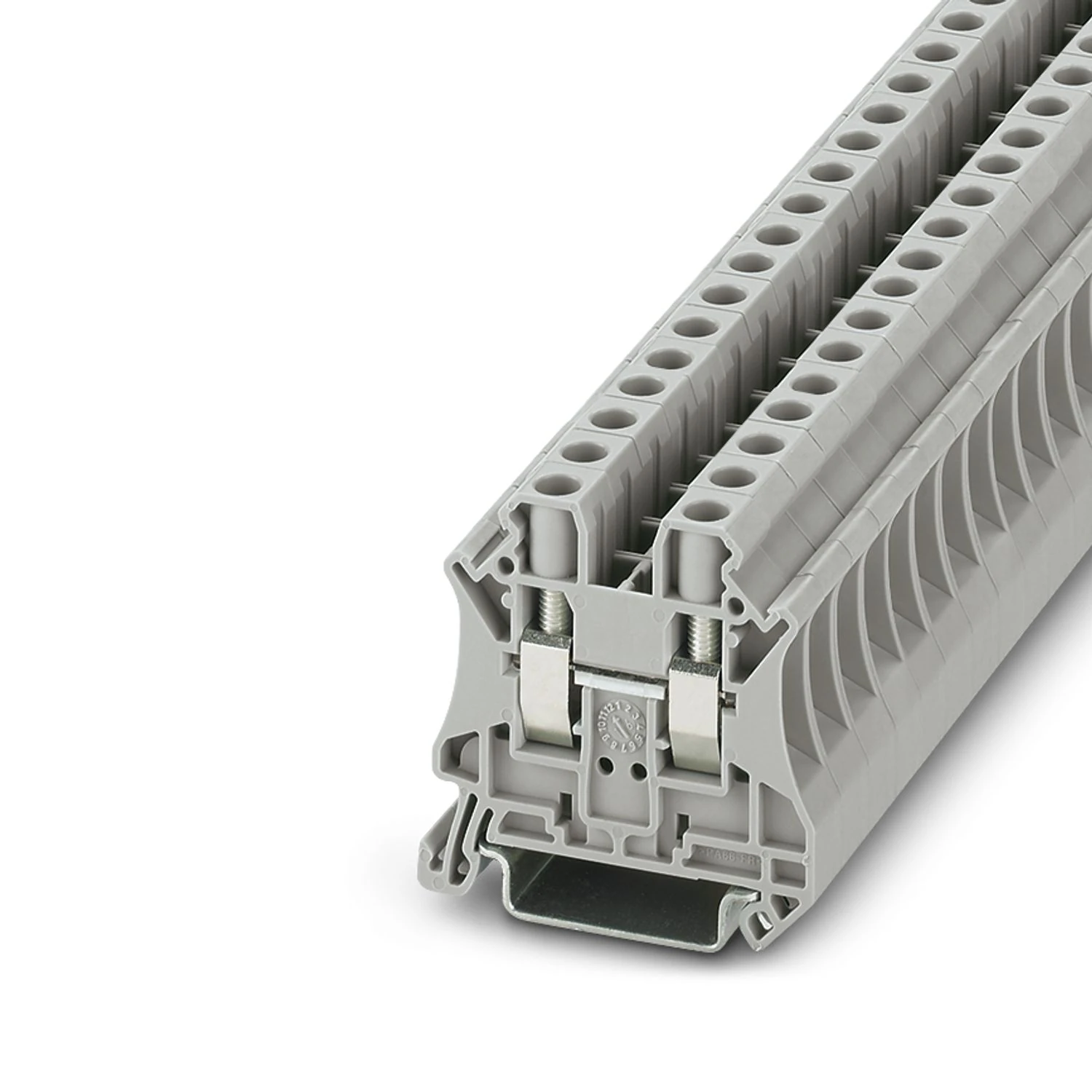

Phoenix Contact 3044131 UT 6 Geçiş Klemensi

Name: Phoenix Contact 3044131 UT 6 Geçiş Klemensi
Brand: PHOENİX CONTACT
SKU: 3044131
Price: 47.45 TRY
Availability: InStock

Ürün Kodu : 3044131

Stokta Son 1308 Adet

103,16 TL

47,45 TL

Kazancınız

55,70TL

Fiyat Alarmı

Kredi kartı ile ayda 4,82 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,40 TL değerinde 2 Parapuan kazanacaksınız.

Min. Sip. Miktarı 50 Adet

Beğen

Tahmini Kargoya Teslim: 04.05.2026 tarihine kadar kargoda

Tavsiye Et

Listeye Ekle Yorum Yap

Ürün Detayı

Bu ürün, geçiş klemensi yapısında olup UT ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Geçiş klemensi; Ürün Gamı: UT; Nominal Gerilim: 1000 V; Nominal Kesit: 6 mm²; Bağlantı Yöntemi: Vidalı bağlantı; Nominal Akım: 41 A.

Teknik Özellikler

Ürün Özellikleri

Ürün Tipi	Geçiş klemensi
Ürün Gamı	UT
Uygulama Alanı	Demiryolu endüstrisi \| Makine mühendisliği \| Sistem imalatı \| Proses endüstrisi
Bağlantı Sayısı	2
Satır Sayısı	1
Potansiyeller	1
İzolasyon Karakteristikleri
Aşırı Gerilim Kategorisi	III
Kirlilik Sınıfı	3

Elektriksel Özellikler

Nominal Darbe Gerilimi	8 kV
Nominal Durum İçin Maksimum Güç Kaybı	1,31 W

Bağlantı Verisi

Kat Başına Bağlantı Sayısı	2
Nominal Kesit	6 mm²
Nominal Kesit AWG	8
Seviye 1 Üstte 1 Altta 1
Bağlantı Yöntemi	Vidalı bağlantı
Vida Yivi	M4
Sıkma Torku	1,5 ... 1,8 Nm
Kablo Soyma Uzunluğu	10 mm
İç Silindirik Gösterge	A5
Standarda Uygun Bağlantı	IEC 60947-7-1
İletken Kesiti, Tek Telli	0,2 mm² ... 10 mm²
Kesit AWG	24 ... 8 (IEC uyarınca dönüştürülmüş)
Esnek İletken Kesiti	0,2 mm² ... 10 mm²
İletken Kesiti, Çok Telli [AWG]	24 ... 8 (IEC uyarınca dönüştürülmüş)
Esnek İletken Kesiti Ultrasonik Sıkıştırılmış	0,34 mm² ... 10 mm²
İletken Kesiti, Çok Telli [AWG] Ultrasonik Sıkıştırılmış	22 ... 8 (IEC uyarınca dönüştürülmüş)
Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler)	0,25 mm² ... 6 mm²
Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük)	0,25 mm² ... 6 mm²
Aynı Kesit Alanlı 2 İletken, Tek Damarlı	0,2 mm² ... 2,5 mm²
Aynı Kesit Alanlı 2 İletken, Çok Damarlı	0,2 mm² ... 2,5 mm²
Aynı Kesitli 2 İletken, Çok Telli, Plastik Manşonsuz TWIN Yüksük Bulunan	0,25 mm² ... 1,5 mm²
Aynı Kesite Sahip 2 İletken, Çok Telli, Plastik Manşonlu TWIN Yüksük Bulunan	0,5 mm² ... 4 mm²
Nominal Kesit Alanı	6 mm²
Nominal Akım	41 A
Maksimum Yük Akımı	57 A (10 mm² iletken kesit alanı)
Nominal Gerilim	1000 V
Not	Not: Ürün sunumları, bağlantı kesitleri ve alüminyum kabloları bağlama bilgileri indirme alanından alınabilir.
Nominal Gerilim U N (Boydan Kesilmemiş Köprülerle Bitişik Klemensleri Çift Sıra Köprüleme)	1000 V
Nominal Gerilim U N (Bitişik Olmayan Klemensleri Çift Sıra Köprüleme (Bitişik Olmayan Klemensler Arasında Köprüleme))	500 V
Nominal Gerilim U N (PE Üzerinden Atlayarak Kesik Kontak İle Köprüleme)	320 V
Nominal Gerilim U N (Klemens Kapaklarıyla Ayrılmış Boydan Kesilmiş Köprülerle Yapılmış Köprüleme)	800 V
Nominal Gerilim U N (Boydan Kesilmiş Köprülerle Ve Köprü Kanalı 1 Ve 2 Dengelenerek Yapılan Köprüleme)	320 V
Nominal Gerilim U N (Ayırma Plakasıyla Ayrılmış Boydan Kesilmiş Köprülerle Yapılan Köprüleme)	1000 V
Nominal Gerilim U N (Gerilim Dağıtıcı - Çok Katlı Klemenslerde Dikey Köprüleme İle Yapılan Köprüleme)	0 V (gerekli değil)
Nominal Gerilim U N (Daha Küçük Kesitli Klemenslerde İndirgeyici Köprüleme (FBS-PV ...))	1000 V
Nominal Gerilim U N (Bitişik Potansiyeller Arasında Kısa Devre Köprüleri Kullanımı (SB-...))	0 V (gerekli değil)

EX Bilgisi

Nominal Değerler (Atex/Iecex)
Tanımlama	II 2 GD Ex eb IIC Gb
Çalışma Sıcaklık Aralığı	-60 °C ... 110 °C
Ex-Sertifikalı Aksesuarlar	3047028 D-UT 2,5/10 \| 3047167 ATP-UT \| 1205066 SZS 1,0X4,0 VDE \| 3022276 CLIPFIX 35-5 \| 3022218 CLIPFIX 35
Köprülerin Listesi	Geçmeli köprü / FBS 2-8 / 3030284 \| Geçmeli köprü / FBS 3-8 / 3030297 \| Geçmeli köprü / FBS 4-8 / 3030307 \| Geçmeli köprü / FBS 5-8 / 3030310 \| Geçmeli köprü / FBS 10-8 / 3030323
Köprü Verisi	39 A (6 mm²)
Ex Sıcaklık Artışı	40 K (44,9 A / 6 mm²)
Köprü İle Köprülemek İçin	690 V
- Bitişik Olmayan Klemenslerin Köprülenmesi	275 V
- PE Terminal Bloğu İle Bitişik Olmayan Klemenslerin Köprülenmesi	176 V
- Kapaklı Boydan Kesilme Köprüleme	220 V
- Ayırma Plakalı Boydan Kesilme Köprüleme	275 V
Nominal İzolasyon Gerilimi	630 V
Çıkış	(sabit)
Ex Seviyesi Genel
Anma Gerilimi	690 V
Nominal Akım	40 A
Maksimum Yük Akımı	50 A
Kontak Direnci	0,2 mΩ
Ex Bağlantı Bilgileri Genel
Tork Aralığı	1,5 Nm ... 1,8 Nm
Nominal Kesit	6 mm²
Nominal Kesit AWG	10
Bağlantı Kapasitesi, Sabit	0,2 mm² ... 10 mm²
Bağlantı Kapasitesi AWG	24 ... 8
Bağlantı Kapasitesi,esnek	0,2 mm² ... 6 mm²
Bağlantı Kapasitesi AWG	24 ... 10
Aynı Kesit Alanlı 2 İletken, Tek Damarlı	0,2 mm² ... 2,5 mm²
AWG Tek Telli Aynı Kesite Sahip 2 Kablo	24 ... 14
Aynı Kesit Alanlı 2 İletken, Çok Damarlı	0,2 mm² ... 2,5 mm²
AWG Çok Telli Aynı Kesite Sahip 2 Kablo	24 ... 14

Ölçüler

Genişlik	8,2 mm
Kapak Genişliği	2,2 mm
Yükseklik	47,7 mm
Derinlik	46,9 mm
NS 35/7,5'Te Derinlik	47,5 mm
NS 35/15'Te Derinlik	55 mm

Malzeme Teknik Özellikleri

Renk	gri (RAL 7042)
UL 94'E Uygun Yanmazlık Sınıfı	V0
İzolasyon Malzeme Grubu	I
Yalıtım Malzemesi	PA
Soğukta Statik İzolasyon Malzemesi Uygulaması	-60 °C
Yalıtım Malzemesi Sıcaklık İndeksi (DIN EN 60216-1 (VDE 0304-21))	125 °C
Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B)	130 °C
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrik Isı Yayınımı NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Yüzey Yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman Gazı Zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel Testler

Aşırı Gerilim Testi
Test Gerilimi Set Değeri	9,8 kV
Sonuç	Test geçildi
Sıcaklık Artış Testi
Gereksinim Sıcaklık Artış Testi	Sıcaklık artışı ≤ 45 K
Kısa Süreli Dayanım Akımı 6 Mm²	0,72 kA
Kısa Süreli Dayanım Akımı 10 Mm²	1,2 kA
Güç Frekansı Dayanım Gerilimi
Test Gerilimi Set Değeri	2,2 kV

Mekanik Özellikler

Mekanik Veriler
Açık Yan Taraf	Evet

Mekanik Testler

Mekanik Kuvvet
Sonuç	Test geçildi
Taşıyıcıdaki Ek
DIN Rayı/Befestigungsauflage	NS 35
Test Kuvveti Set Değeri	5 N
İletken Hasarı Ve Gevşemesi İçin Test
Dönme Hızı	10 dev/dak
Devir	135
Kablo Kesiti/Ağırlık	0.2 mm 2 /0.2 kg \| 6 mm 2 /1.4 kg \| 10 mm 2 /2 kg

Çevresel Koşullar Ve Gerçek Hayat Koşulları

İğne Ucu Alevi Testi
İfşa Süresi	30 s
Sonuç	Test geçildi
Osilasyon/Geniş Bant Gürültüsü
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Uzun ömürlü test kategorisi 1, sınıf B, gövdeye monte
Frekans	f 1 = 5 Hz - f 2 = 150 Hz arası
ASD Seviyesi	1,857 (m/s²)²/Hz
Hızlanma	0,8g
Her Eksen İçin Test Süresi	5 h
Test Talimatları	X-, Y- ve Z-eksenleri
Şoklar
Pals Şekli	Yarı sinüs eğrisi
Hızlanma	5g
Şok Süresi	30 ms
Her Yön İçin Şok Sayısı	3
Test Talimatları	X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam Koşulları
Ortam Sıcaklığı (Çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam Sıcaklığı (Stok/Nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam Sıcaklığı (Montaj)	-5 °C ... 70 °C
Ortam Sıcaklığı (Aktivasyon)	-5 °C ... 70 °C
İzin Verilen Nem (Çalışma)	20 % ... 90 %
İzin Verilen Nem (Stok/Nakliye)	30 % ... 70 %

Standartlar Ve Yönetmelikler

Standarda Uygun Bağlantı	IEC 60947-7-1

Montaj

Montaj Tipi	NS 35/7,5 \| NS 35/15

Ticari Veriler

Ürün Numarası	3044131
Ambalaj Birimi	50 pc
Minimum Sipariş Miktarı	50 pc
Satış Kodu	BE1
Ürün Kodu	BE1111
GTIN (Küresel Ticari Ürün Numarası)	4017918960438
Adet Ağırlığı (Ambalaj Dahil)	14,451 g
Adet Ağırlığı (Ambalaj Hariç)	13,9 g
Gümrük Tarife No	85369010
Menşe Ülke	DE

Sınıflandırma

Eclass-13.0	27250101
Eclass-15.0	27250101
ETIM 10.0	EC000897
UNSPSC 21.0	39121400

Onaylar

Keine
1000 V	41 A / - 6
Keine
1000 V	41 A / 0,2 - 6
Keine
Yalnız Tek Telli Kablolar	690 V / 40 A / 0,2 - 6 \| 690 V / 50 A / 0,2 - 10
B
600 V	50 A / 24 - 8
Keine
Yalnız Tek Telli Kablolar	690 V / 40 A / 0,2 - 6 \| 690 V / 50 A / 0,2 - 10
B
600 V	50 A / 24 - 8

Çevresel Ürün Uygunluğu

EU ROHS
AB ROHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	6(c)
China ROHS
Environment Friendly Use Period (EFUP)	EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Lead (CAS: 7439-92-1)
SCIP	1cfe5710-b796-4b76-a58a-e2b51eb5bfdd
EF3.1 İklim Değişikliği
CO2E Kg	0,026 kg CO2e
