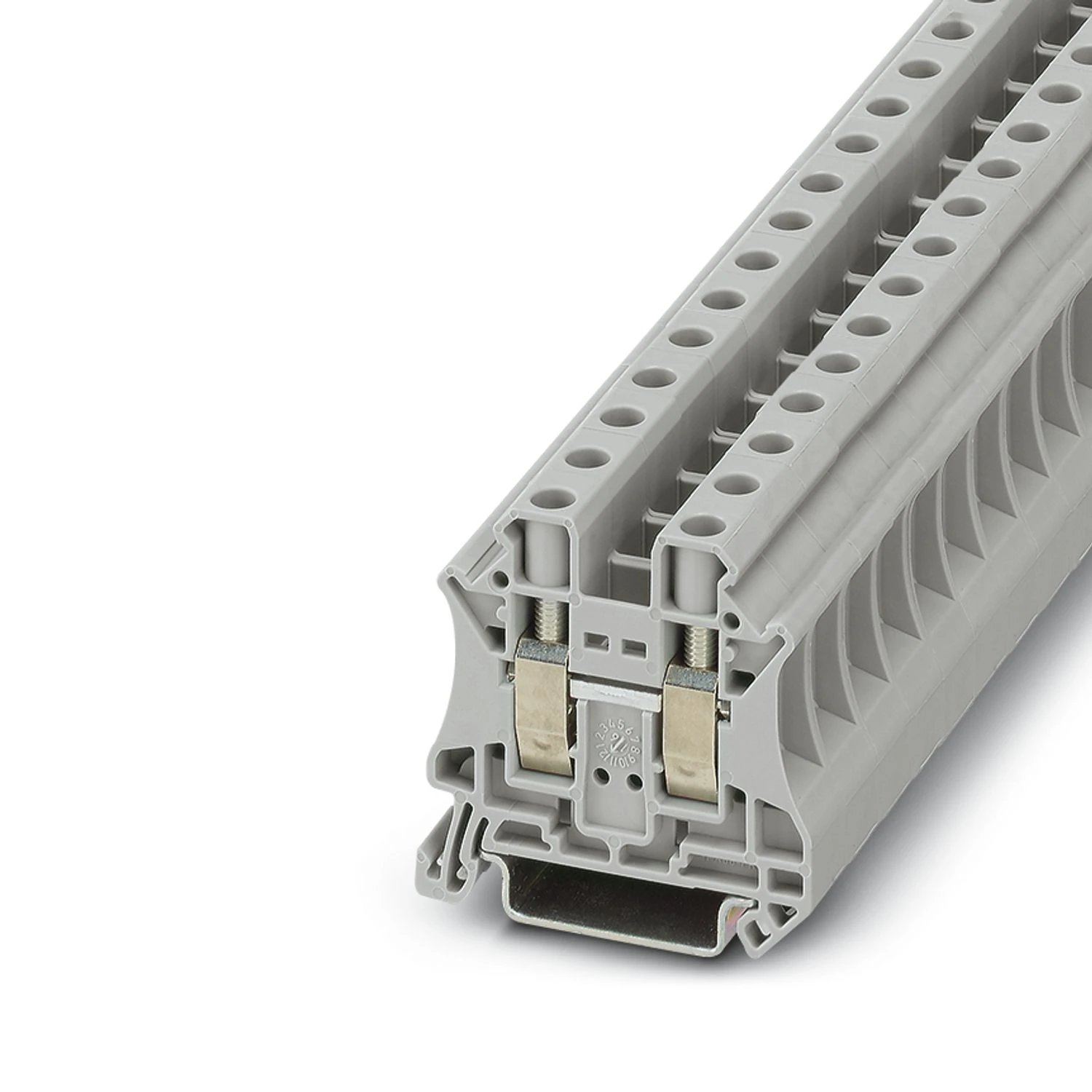

Phoenix Contact 3044160 UT 10 Geçiş Klemensi

Name: Phoenix Contact 3044160 UT 10 Geçiş Klemensi
Brand: PHOENİX CONTACT
SKU: 3044160
Price: 66.67 TRY
Availability: InStock

Ürün Kodu : 3044160

Stokta Son 292 Adet

144,92 TL

66,67 TL

Kazancınız

78,26TL

Fiyat Alarmı

Kredi kartı ile ayda 6,78 TL 'den başlayan taksitlerle Taksit Fırsatlarını Gör

Bu ürünü satın aldığınızda 0,60 TL değerinde 3 Parapuan kazanacaksınız.

Min. Sip. Miktarı 50 Adet

Beğen

Tahmini Kargoya Teslim: 04.05.2026 tarihine kadar kargoda

Tavsiye Et

Listeye Ekle Yorum Yap

Ürün Detayı

Bu ürün, geçiş klemensi yapısında olup UT ürün gamında yer alır Öne çıkan teknik bilgiler: Ürün Tipi: Geçiş klemensi; Ürün Gamı: UT; Nominal Gerilim: 1000 V; Nominal Kesit: 10 mm²; Bağlantı Yöntemi: Vidalı bağlantı; Nominal Akım: 57 A Ek bilgi: Açıklama: Havada bağlantıda, fiş bağlantısı ile elektriksel olarak iletken yüzeyler arasına bir yalıtım folyosu yerleştirilmelidir. | Akım ve gerilim kullanılan fiş tarafından belirlenir.

Teknik Özellikler

Notlar

Genel
Açıklama	Havada bağlantıda, fiş bağlantısı ile elektriksel olarak iletken yüzeyler arasına bir yalıtım folyosu yerleştirilmelidir. \| Akım ve gerilim kullanılan fiş tarafından belirlenir

Ürün Özellikleri

Ürün Tipi	Geçiş klemensi
Ürün Gamı	UT
Uygulama Alanı	Demiryolu endüstrisi \| Makine mühendisliği \| Sistem imalatı \| Proses endüstrisi
Bağlantı Sayısı	2
Satır Sayısı	1
Potansiyeller	1
İzolasyon Karakteristikleri
Aşırı Gerilim Kategorisi	III
Kirlilik Sınıfı	3

Elektriksel Özellikler

Nominal Darbe Gerilimi	8 kV
Nominal Durum İçin Maksimum Güç Kaybı	1,82 W

Bağlantı Verisi

Kat Başına Bağlantı Sayısı	2
Nominal Kesit	10 mm²
Seviye 1 Üstte 1 Altta 1
Bağlantı Yöntemi	Vidalı bağlantı
Vida Yivi	M4
Sıkma Torku	1,5 ... 1,8 Nm
Kablo Soyma Uzunluğu	10 mm
İç Silindirik Gösterge	A6
Standarda Uygun Bağlantı	IEC 60947-7-1
İletken Kesiti, Tek Telli	0,5 mm² ... 16 mm²
Kesit AWG	20 ... 6 (IEC uyarınca dönüştürülmüş)
Esnek İletken Kesiti	0,5 mm² ... 16 mm²
İletken Kesiti, Çok Telli [AWG]	20 ... 6 (IEC uyarınca dönüştürülmüş)
Çok Telli İletken Kesitli Esnek (Plastik Kılıf Bulunmayan Yüksükler)	0,5 mm² ... 10 mm²
Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük)	0,5 mm² ... 10 mm²
Aynı Kesit Alanlı 2 İletken, Tek Damarlı	0,5 mm² ... 4 mm²
Aynı Kesit Alanlı 2 İletken, Çok Damarlı	0,5 mm² ... 4 mm²
Aynı Kesitli 2 İletken, Çok Telli, Plastik Manşonsuz TWIN Yüksük Bulunan	0,5 mm² ... 2,5 mm²
Aynı Kesite Sahip 2 İletken, Çok Telli, Plastik Manşonlu TWIN Yüksük Bulunan	0,5 mm² ... 6 mm²
Nominal Kesit Alanı	10 mm²
Nominal Akım	57 A
Maksimum Yük Akımı	76 A (16 mm² iletken kesit alanı)
Nominal Gerilim	1000 V
Not	Not: Ürün sunumları, bağlantı kesitleri ve alüminyum kabloları bağlama bilgileri indirme alanından alınabilir.

EX Bilgisi

Nominal Değerler (Atex/Iecex)
Tanımlama	II 2 GD Ex eb IIC Gb
Çalışma Sıcaklık Aralığı	-60 °C ... 110 °C
Ex-Sertifikalı Aksesuarlar	3047028 D-UT 2,5/10 \| 1205066 SZS 1,0X4,0 VDE \| 3022276 CLIPFIX 35-5 \| 3022218 CLIPFIX 35
Köprülerin Listesi	Geçmeli köprü / FBS 2-10 / 3005947 \| Geçmeli köprü / FBS 5-10 / 3005948
Köprü Verisi	54 A (10 mm²)
Ex Sıcaklık Artışı	40 K (60,1 A / 10 mm²)
Köprü İle Köprülemek İçin	690 V
Nominal İzolasyon Gerilimi	630 V
Çıkış	(sabit)
Ex Seviyesi Genel
Anma Gerilimi	690 V
Nominal Akım	54 A
Maksimum Yük Akımı	69 A
Kontak Direnci	0,16 mΩ
Ex Bağlantı Bilgileri Genel
Tork Aralığı	1,5 Nm ... 1,8 Nm
Nominal Kesit	10 mm²
Nominal Kesit AWG	8
Bağlantı Kapasitesi, Sabit	0,5 mm² ... 16 mm²
Bağlantı Kapasitesi AWG	20 ... 6
Bağlantı Kapasitesi,esnek	0,5 mm² ... 10 mm²
Bağlantı Kapasitesi AWG	20 ... 8
Aynı Kesit Alanlı 2 İletken, Tek Damarlı	0,5 mm² ... 4 mm²
AWG Tek Telli Aynı Kesite Sahip 2 Kablo	20 ... 12
Aynı Kesit Alanlı 2 İletken, Çok Damarlı	0,5 mm² ... 4 mm²
AWG Çok Telli Aynı Kesite Sahip 2 Kablo	20 ... 12

Ölçüler

Genişlik	10,2 mm
Kapak Genişliği	2,2 mm
Yükseklik	47,7 mm
Derinlik	46,9 mm
NS 35/7,5'Te Derinlik	47,5 mm
NS 35/15'Te Derinlik	55 mm

Malzeme Teknik Özellikleri

Renk	gri (RAL 7042)
UL 94'E Uygun Yanmazlık Sınıfı	V0
İzolasyon Malzeme Grubu	I
Yalıtım Malzemesi	PA
Soğukta Statik İzolasyon Malzemesi Uygulaması	-60 °C
Yalıtım Malzemesi Sıcaklık İndeksi (DIN EN 60216-1 (VDE 0304-21))	125 °C
Bağıl Yalıtım Malzemesi Sıcaklığı İndeksi (Elec.; UL 746 B)	130 °C
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu Araçlarında Yangın Koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrik Isı Yayınımı NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Yüzey Yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel Optik Duman Yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman Gazı Zehirliliği NFPA 130 (SMP 800C)	geçti

Elektriksel Testler

Aşırı Gerilim Testi
Sonuç	Test geçildi
Sıcaklık Artış Testi
Gereksinim Sıcaklık Artış Testi	Sıcaklık artışı ≤ 45 K
Kısa Süreli Dayanım Akımı 10 Mm²	1,2 kA

Mekanik Özellikler

Mekanik Veriler
Açık Yan Taraf	Evet

Mekanik Testler

Mekanik Kuvvet
Sonuç	Test geçildi
Taşıyıcıdaki Ek
DIN Rayı/Befestigungsauflage	NS 35
Test Kuvveti Set Değeri	5 N
İletken Hasarı Ve Gevşemesi İçin Test
Dönme Hızı	10 dev/dak
Devir	135
Kablo Kesiti/Ağırlık	0.5 mm 2 /0.3 kg \| 10 mm 2 /2 kg \| 16 mm 2 /2,9 kg

Çevresel Koşullar Ve Gerçek Hayat Koşulları

İğne Ucu Alevi Testi
İfşa Süresi	30 s
Sonuç	Test geçildi
Osilasyon/Geniş Bant Gürültüsü
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2018-05
Spektrum	Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde
Frekans	f 1 = 5 Hz ila f 2 = 250 Hz
ASD Seviyesi	6,12 (m/s²)²/Hz
Hızlanma	3,12g
Her Eksen İçin Test Süresi	5 h
Test Talimatları	X-, Y- ve Z-eksenleri
Şoklar
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2008-03
Pals Şekli	Yarı sinüs eğrisi
Hızlanma	30g
Şok Süresi	18 ms
Her Yön İçin Şok Sayısı	3
Test Talimatları	X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam Koşulları
Ortam Sıcaklığı (Çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam Sıcaklığı (Stok/Nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam Sıcaklığı (Montaj)	-5 °C ... 70 °C
Ortam Sıcaklığı (Aktivasyon)	-5 °C ... 70 °C
İzin Verilen Nem (Çalışma)	20 % ... 90 %
İzin Verilen Nem (Stok/Nakliye)	30 % ... 70 %

Standartlar Ve Yönetmelikler

Standarda Uygun Bağlantı	IEC 60947-7-1

Montaj

Montaj Tipi	NS 35/7,5 \| NS 35/15

Ticari Veriler

Ürün Numarası	3044160
Ambalaj Birimi	50 pc
Satış Kodu	BE1
Ürün Kodu	BE1111
GTIN (Küresel Ticari Ürün Numarası)	4017918960445
Adet Ağırlığı (Ambalaj Dahil)	17,33 g
Adet Ağırlığı (Ambalaj Hariç)	16,9 g
Gümrük Tarife No	85369010
Menşe Ülke	DE

Sınıflandırma

Eclass-13.0	27250101
Eclass-15.0	27250101
ETIM 10.0	EC000897
UNSPSC 21.0	39121400

Onaylar

Keine
1000 V	41 A / - 6
Keine
1000 V	57 A / 0,5 - 10
Keine
Yalnız Tek Telli Kablolar	690 V / 54 A / 0,5 - 10 \| 690 V / 69 A / 0,5 - 16
Keine
Yalnız Tek Telli Kablolar	690 V / 54 A / 0,5 - 10 \| 690 V / 69 A / 0,5 - 16
Keine
600 V	65 A / 20 - 6
Keine
600 V	65 A / 20 - 6

Çevresel Ürün Uygunluğu

EU ROHS
AB ROHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	6(c)
China ROHS
Environment Friendly Use Period (EFUP)	EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Lead (CAS: 7439-92-1)
SCIP	e3312259-0ec8-405e-8ae7-0d3d61d89c36
