Tükendi

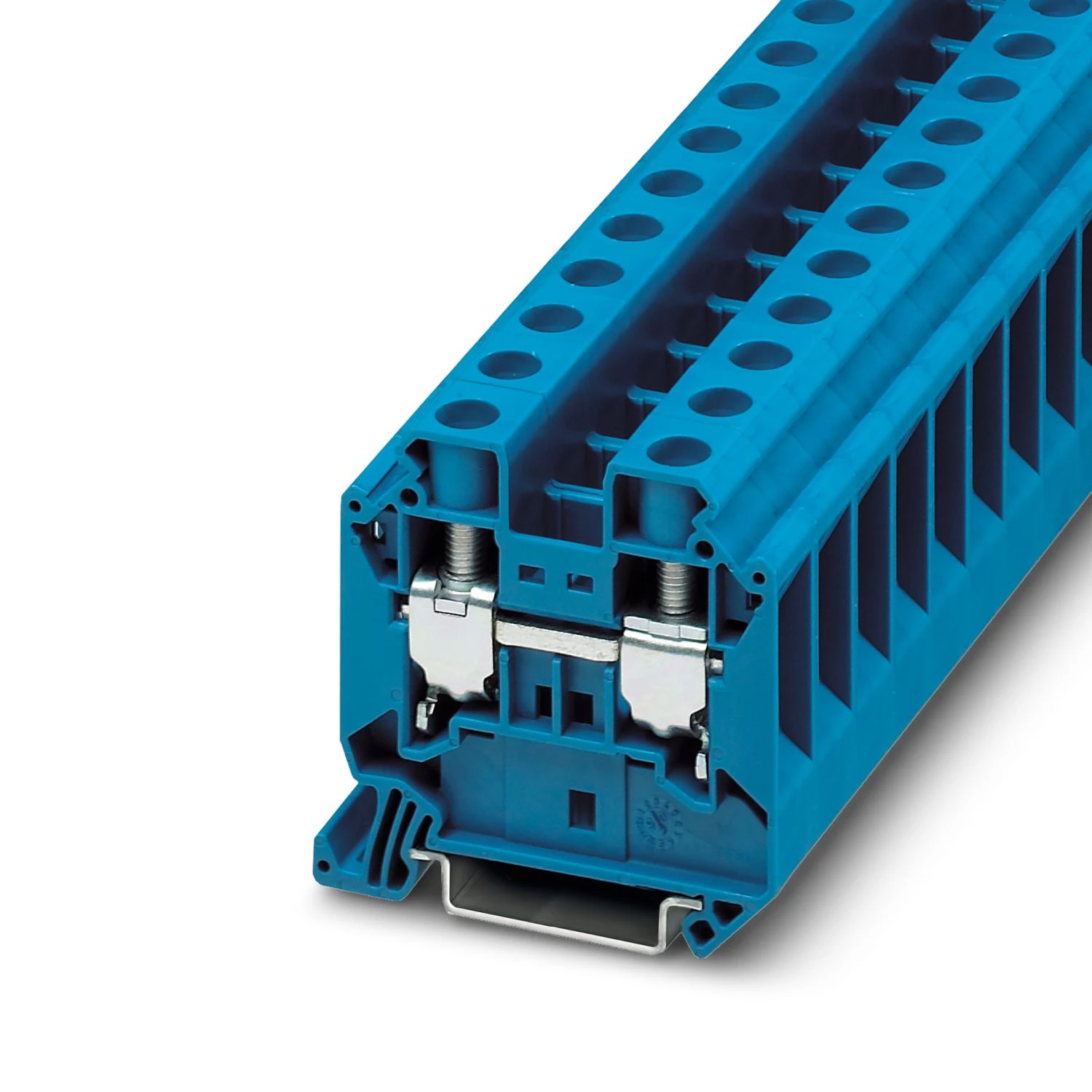

Gelince Haber Ver| Ürün gamı | UT |
| Uygulama alanı | Demiryolu endüstrisi |
| Makine mühendisliği | |
| Sistem imalatı | |
| Proses endüstrisi | |
| Bağlantı sayısı | 2 |
| Satır sayısı | 1 |
| Potansiyeller | 1 |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| Nominal darbe gerilimi | 8 kV |
| Nominal durum için maksimum güç kaybı | 2,43 W |
| Kat başına bağlantı sayısı | 2 |
| Nominal kesit | 16 mm² |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M5 |
| Sıkma torku | 2,5 ... 3 Nm |
| Kablo soyma uzunluğu | 14 mm |
| İç silindirik gösterge | A7 |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| İletken kesiti, tek telli | 1,5 mm² ... 25 mm² |
| Kesit AWG | 14 ... 4 (IEC uyarınca dönüştürülmüş) |
| Esnek iletken kesiti | 1,5 mm² ... 25 mm² |
| İletken kesiti, çok telli [AWG] | 14 ... 4 (IEC uyarınca dönüştürülmüş) |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 1 mm² ... 16 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 1 mm² ... 16 mm² |
| Aynı kesit alanlı 2 iletken, tek damarlı | 1 mm² ... 6 mm² |
| Aynı kesit alanlı 2 iletken, çok damarlı | 1 mm² ... 6 mm² |
| Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan | 1 mm² ... 6 mm² |
| Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan | 0,75 mm² ... 10 mm² |
| Nominal kesit alanı | 16 mm² |
| Nominal akım | 76 A |
| Maksimum yük akımı | 101 A (25 mm² iletken kesit alanı) |
| Nominal gerilim | 1000 V |
| Not | Not: Ürün sunumları, bağlantı kesitleri ve alüminyum kabloları bağlama bilgileri indirme alanından alınabilir. |
| Tanımlama | II 2 GD Ex eb IIC Gb |
| Çalışma sıcaklık aralığı | -60 °C ... 110 °C |
| Ex-sertifikalı aksesuarlar | 3047206 D-UT 16 |
| 1205066 SZS 1,0X4,0 VDE | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Köprülerin listesi | Geçmeli köprü / FBS 2-12 / 3005950 |
| Köprü verisi | 73,5 A (16 mm²) |
| Ex sıcaklık artışı | 40 K (80,5 A / 16 mm²) |
| köprü ile köprülemek için | 690 V |
| Nominal izolasyon gerilimi | 630 V |
| çıkış | (sabit) |
| Anma gerilimi | 690 V |
| Nominal akım | 73,5 A |
| Maksimum yük akımı | 89,5 A |
| Kontak direnci | 0,16 mΩ |
| Tork aralığı | 2,5 Nm ... 3 Nm |
| Nominal kesit | 16 mm² |
| Nominal kesit AWG | 6 |
| Bağlantı kapasitesi, sabit | 1,5 mm² ... 25 mm² |
| Bağlantı kapasitesi AWG | 16 ... 4 |
| Bağlantı kapasitesi,esnek | 1,5 mm² ... 16 mm² |
| Bağlantı kapasitesi AWG | 16 ... 6 |
| Aynı kesit alanlı 2 iletken, tek damarlı | 1 mm² ... 6 mm² |
| AWG tek telli aynı kesite sahip 2 kablo | 18 ... 10 |
| Aynı kesit alanlı 2 iletken, çok damarlı | 1 mm² ... 4 mm² |
| AWG çok telli aynı kesite sahip 2 kablo | 18 ... 12 |
| Genişlik | 12,2 mm |
| Kapak genişliği | 2,2 mm |
| Yükseklik | 55,5 mm |
| Derinlik | 54,4 mm |
| NS 35/7,5'te derinlik | 55 mm |
| NS 35/15'te derinlik | 62,5 mm |
| Renk | mavi (RAL 5015) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| İzolasyon malzeme grubu | I |
| Yalıtım malzemesi | PA |
| Soğukta statik izolasyon malzemesi uygulaması | -60 °C |
| Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Yüzey yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman gazı zehirliliği NFPA 130 (SMP 800C) | geçti |
| Test gerilimi set değeri | 9,8 kV |
| Sonuç | Test geçildi |
| Gereksinim sıcaklık artış testi | Sıcaklık artışı ≤ 45 K |
| Kısa süreli dayanım akımı 16 mm² | 1,92 kA |
| Test gerilimi set değeri | 2,2 kV |
| Açık yan taraf | Evet |
| Sonuç | Test geçildi |
| DIN rayı/Befestigungsauflage | NS 32/NS 35 |
| Dönme hızı | 10 dev/dak |
| Devir | 135 |
| Kablo kesiti/ağırlık | 1.5 mm 2 /0.4 kg |
| 16 mm 2 /2,9 kg | |
| 25 mm 2 /4,5 kg |
